天然气净化系统改造配套除尘净化装置

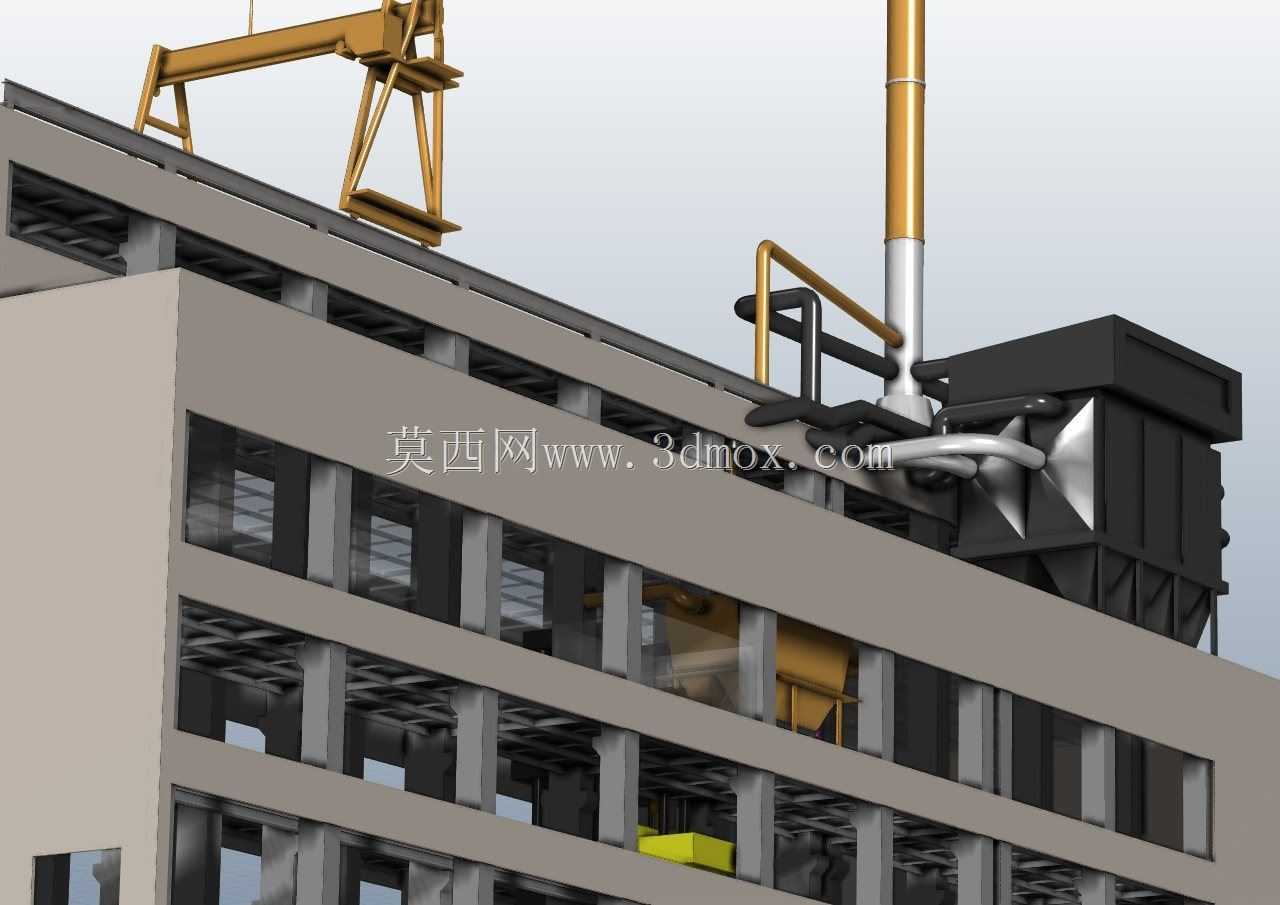

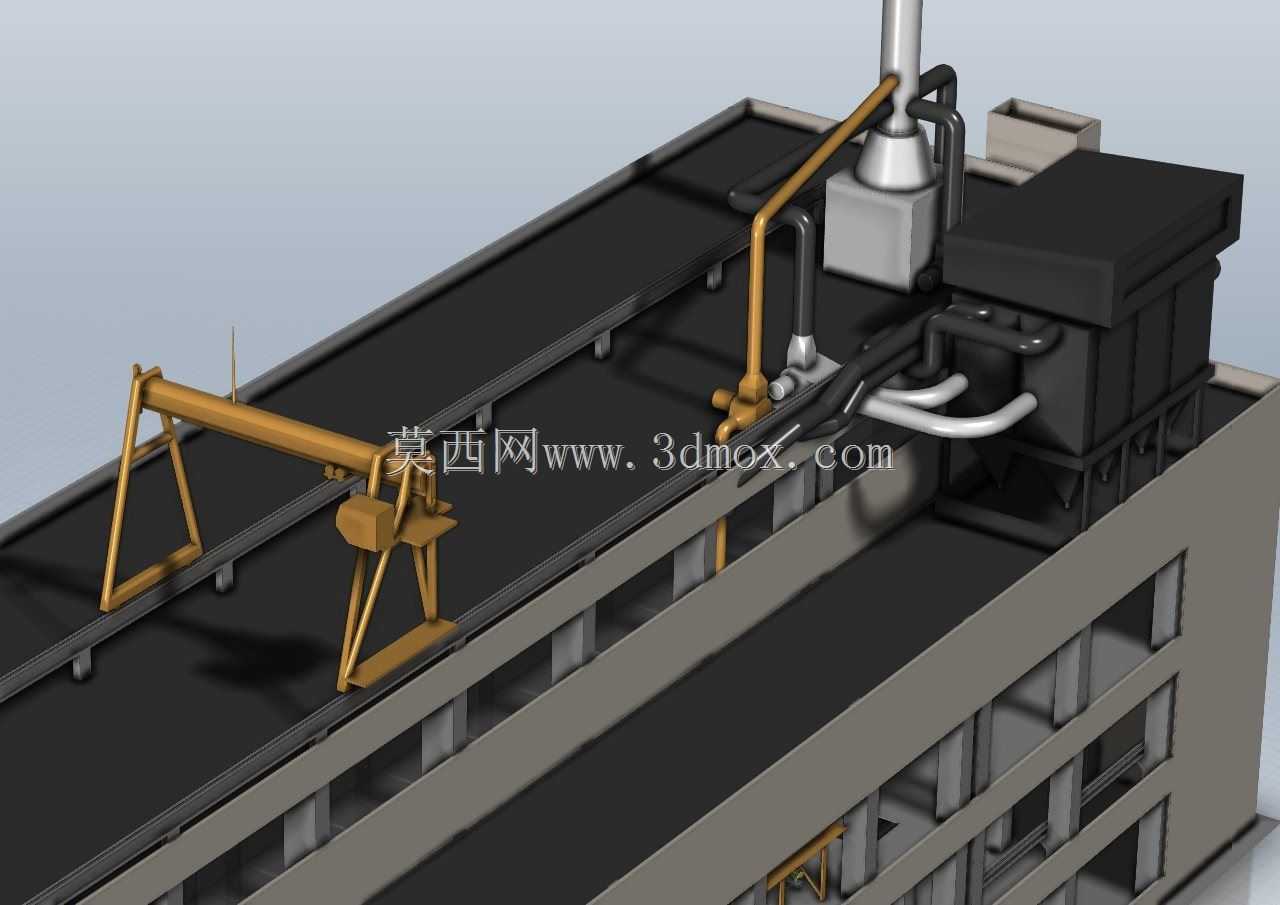

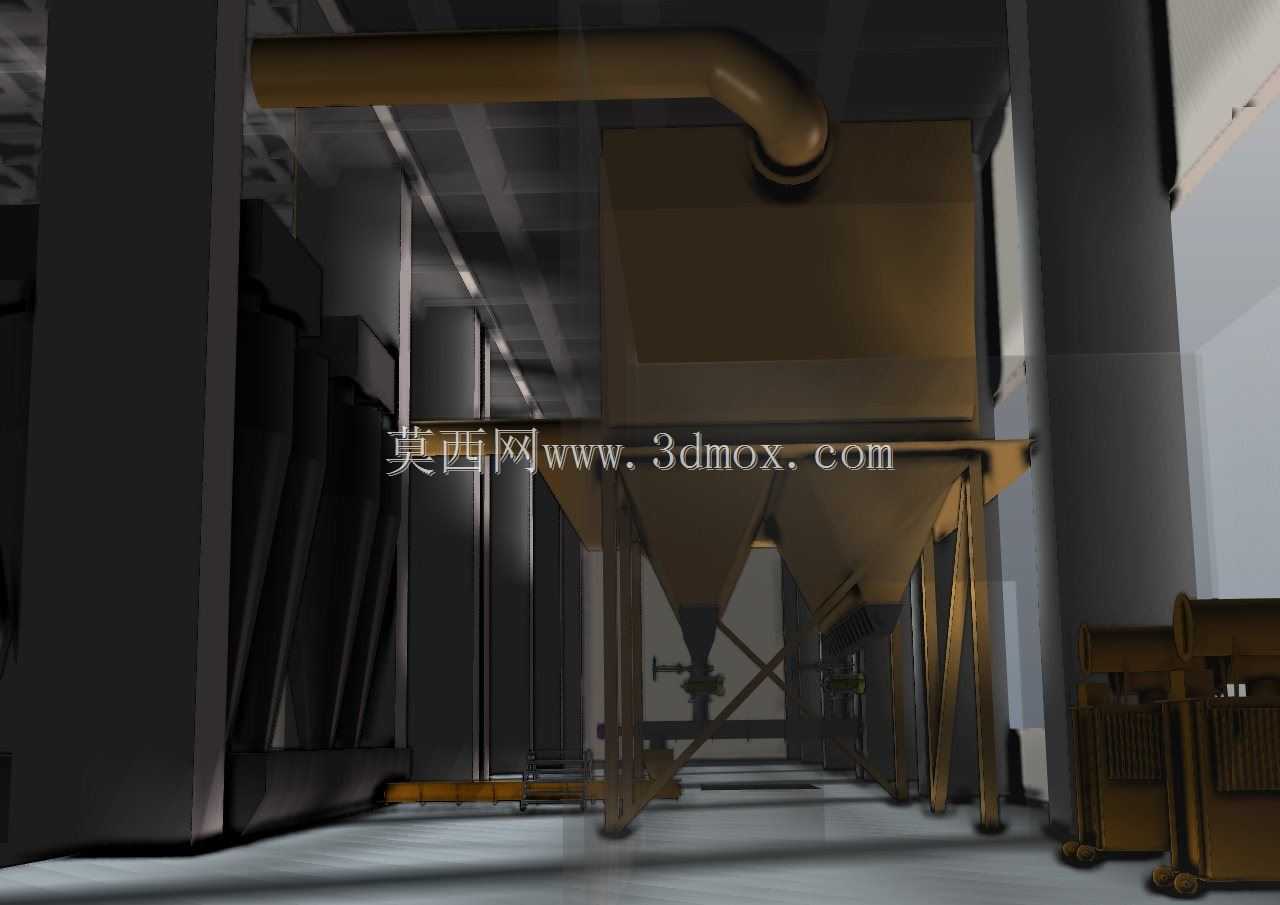

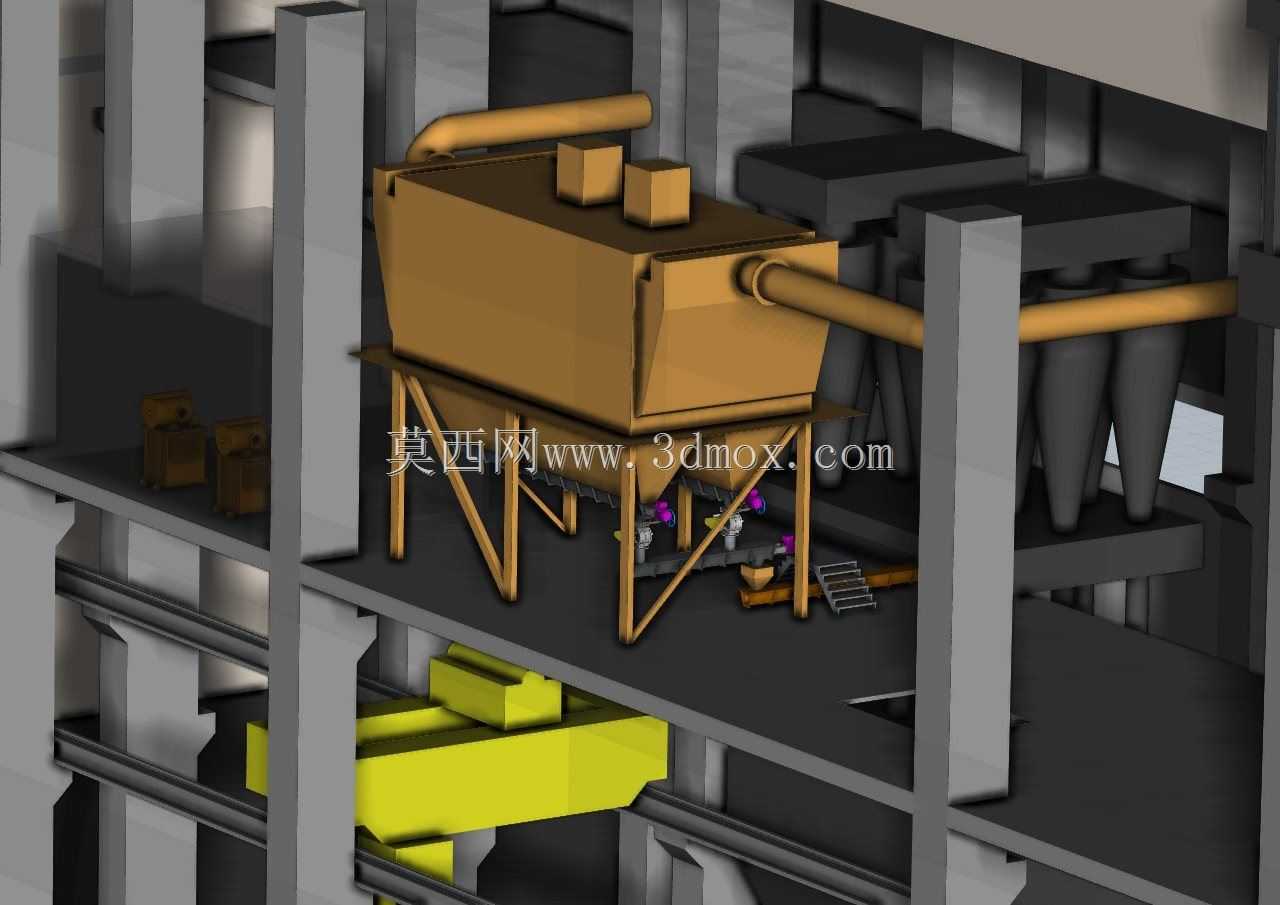

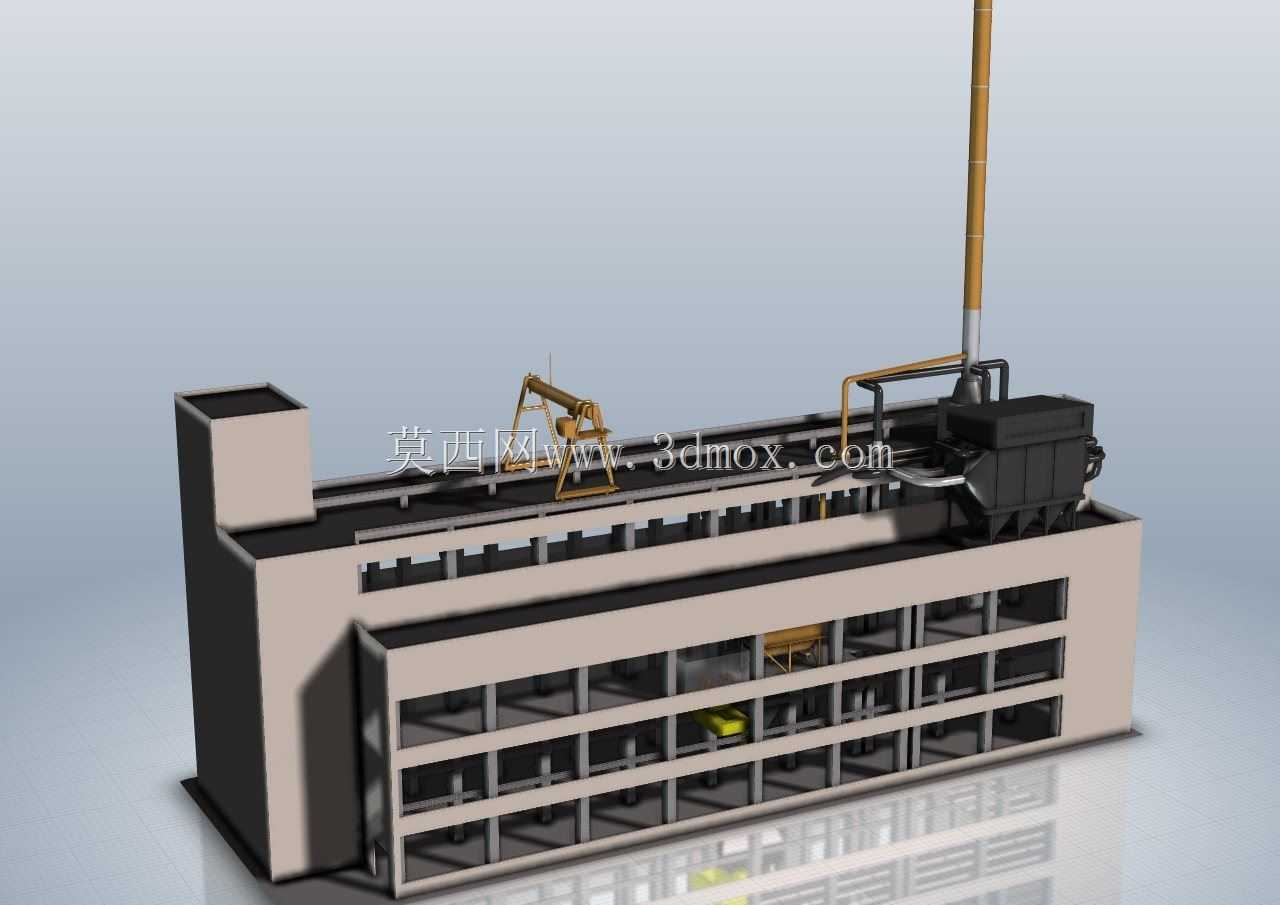

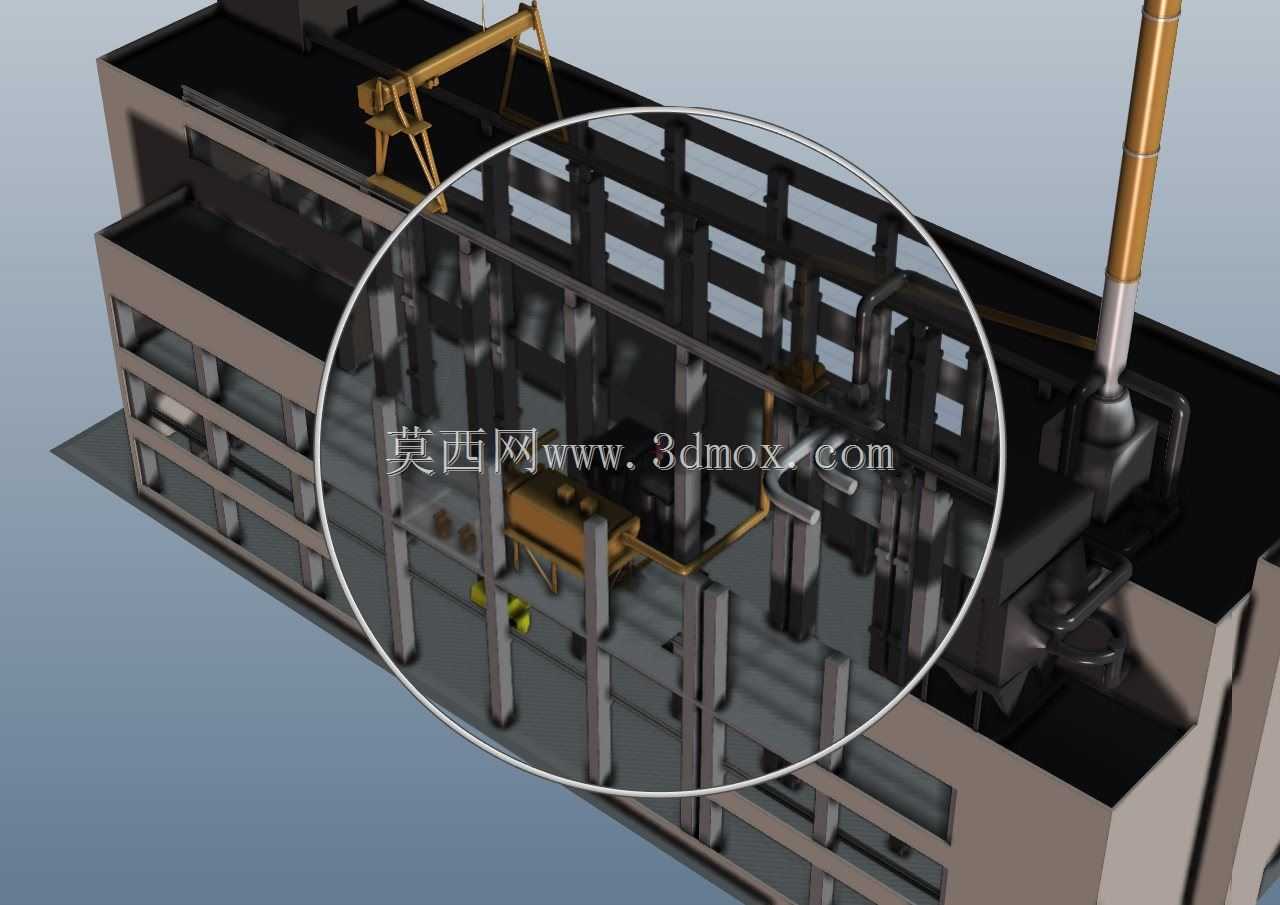

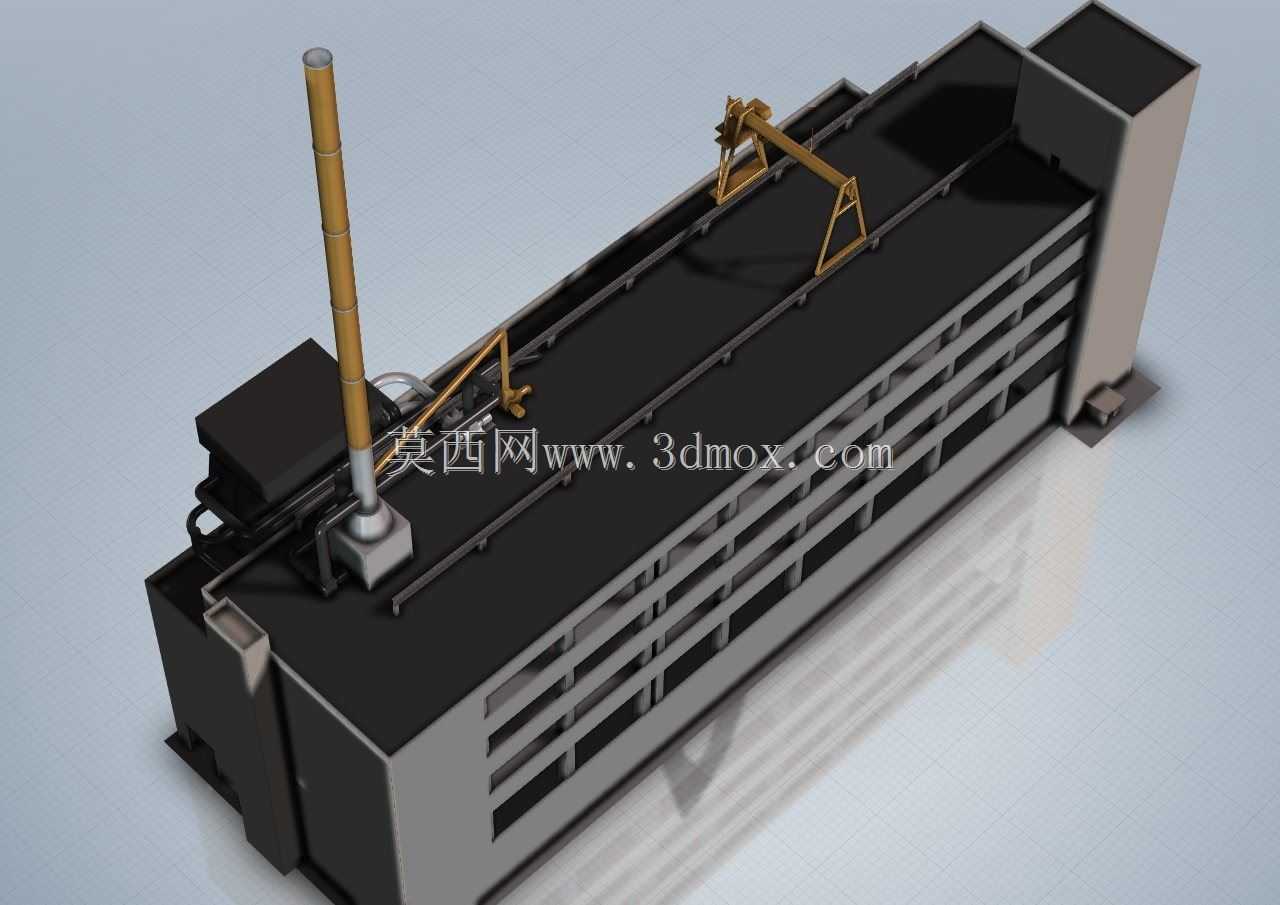

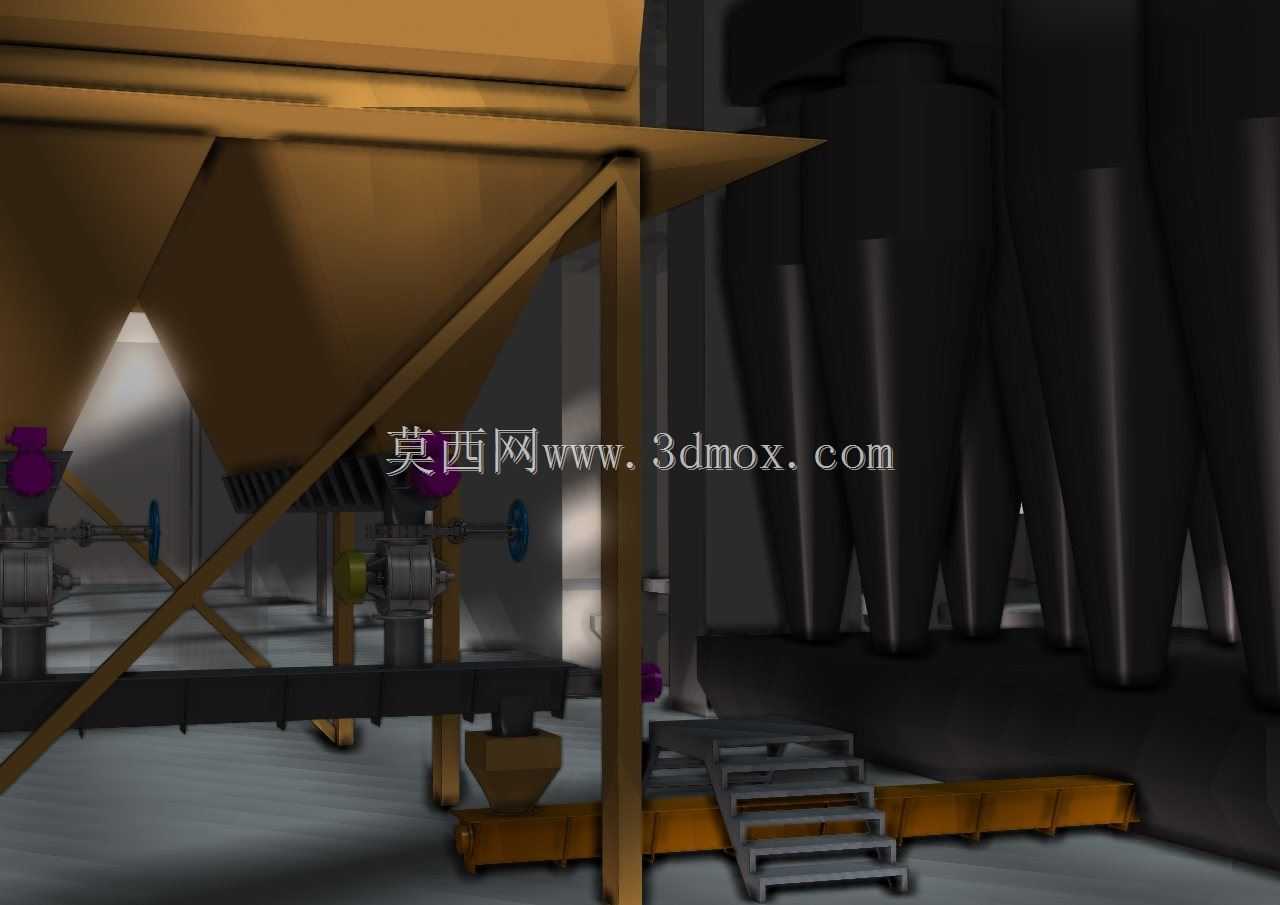

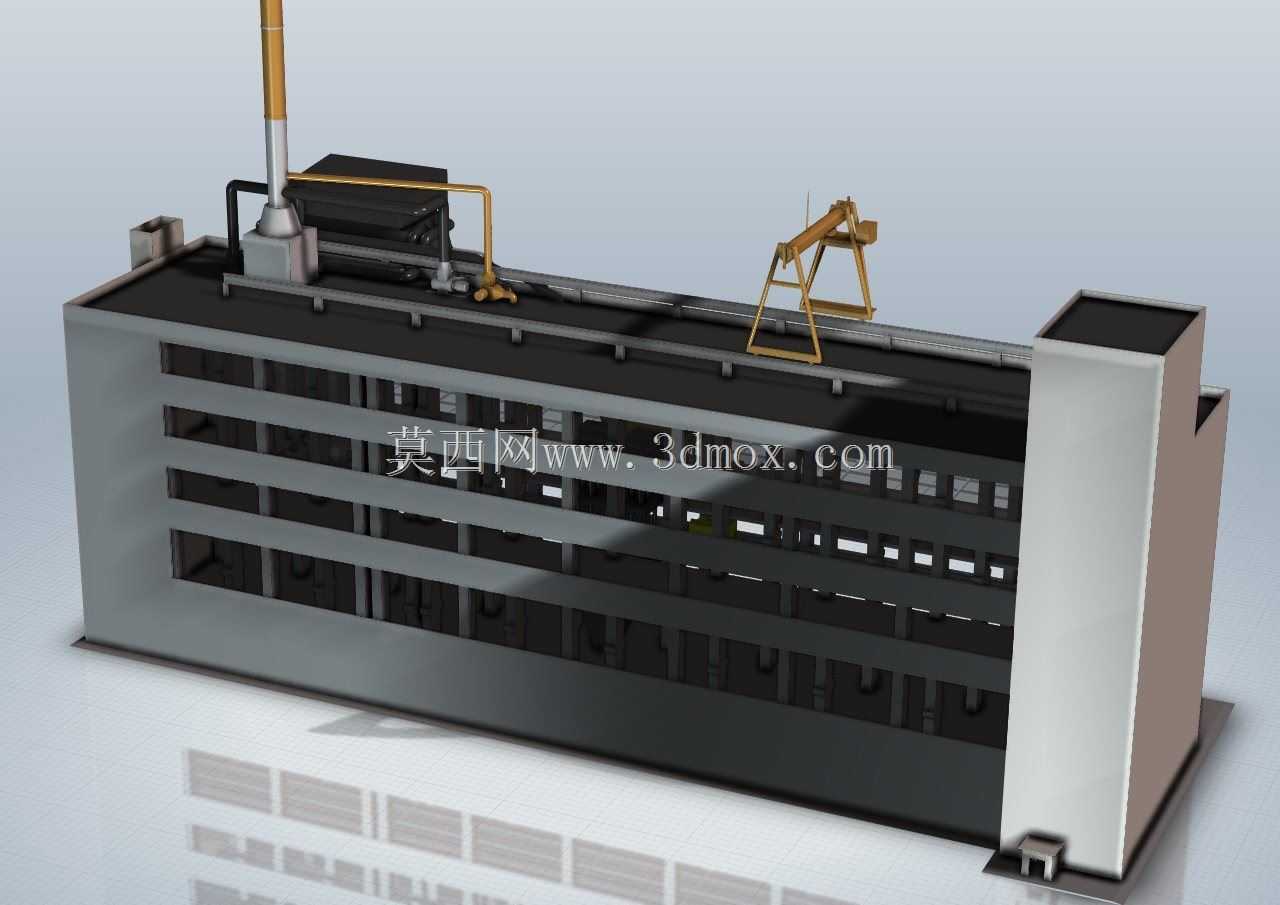

该套装置主要应用于燃气电站天然气预处理工段的升级改造场景，针对干燥研磨工序尾气夹带煤尘、有害组分超标的痛点设计，适配现有厂房顶部的安装空间，无需对原有建筑主体结构做大规模拆改即可完成布设。装置整体采用模块化集成设计，核心由粉尘捕集单元、电子离子净化单元、排气导流单元三部分构成，外部配套检修起重吊架、走台护栏与工艺连接管线，所有外露构件做防腐耐候处理，适配厂区露天与半露天的长期运行环境。从实际用途来看，装置可对干燥研磨系统外排的含水蒸气煤尘气流做深度处理，一方面通过惯性沉降+滤料拦截捕集气流中夹带的固体煤尘颗粒，另一方面借助电子离子场作用，对气流中的氮氧化物等有害组分做部分中和降解，最终实现外排尾气粉尘浓度、有害组分含量的大幅降低，同时减少净化环节的能源消耗，降低厂区尾气处理的长期运行成本。设计过程中充分考虑现有厂房的安装边界，装置主体框架贴合厂房屋顶的梁柱结构布设，排气筒沿建筑外立面垂直布置，配套的起重吊架覆盖核心净化单元的检修区域，可满足日常运维时部件吊装更换的需求，走台护栏的设置完全贴合工业安全防护规范，运维人员可安全到达各检修点位开展作业。装置的进气接口直接对接原有干燥研磨系统的尾气排放口，无需额外增设长距离输送管线，最大限度降低改造过程中的管线改造成本与施工难度，各功能单元采用法兰快装结构连接，后期运维时可单独拆解单个单元做检修更换，无需整体停机拆解，大幅缩短设备检修的停机时长。气流在装置内部采用折流走向设计，含尘气流进入后首先通过扩容沉降段去除大颗粒粉尘，随后进入电子离子净化段完成有害组分降解与细颗粒凝并，最后经滤料精滤后通过排气筒达标外排，整个流道设计充分考虑压损控制，可匹配原有引风机的风压参数，无需更换原有引风设备即可满足系统运行的风量要求。
