水泥生产线2串6级旋风预热器结构设计

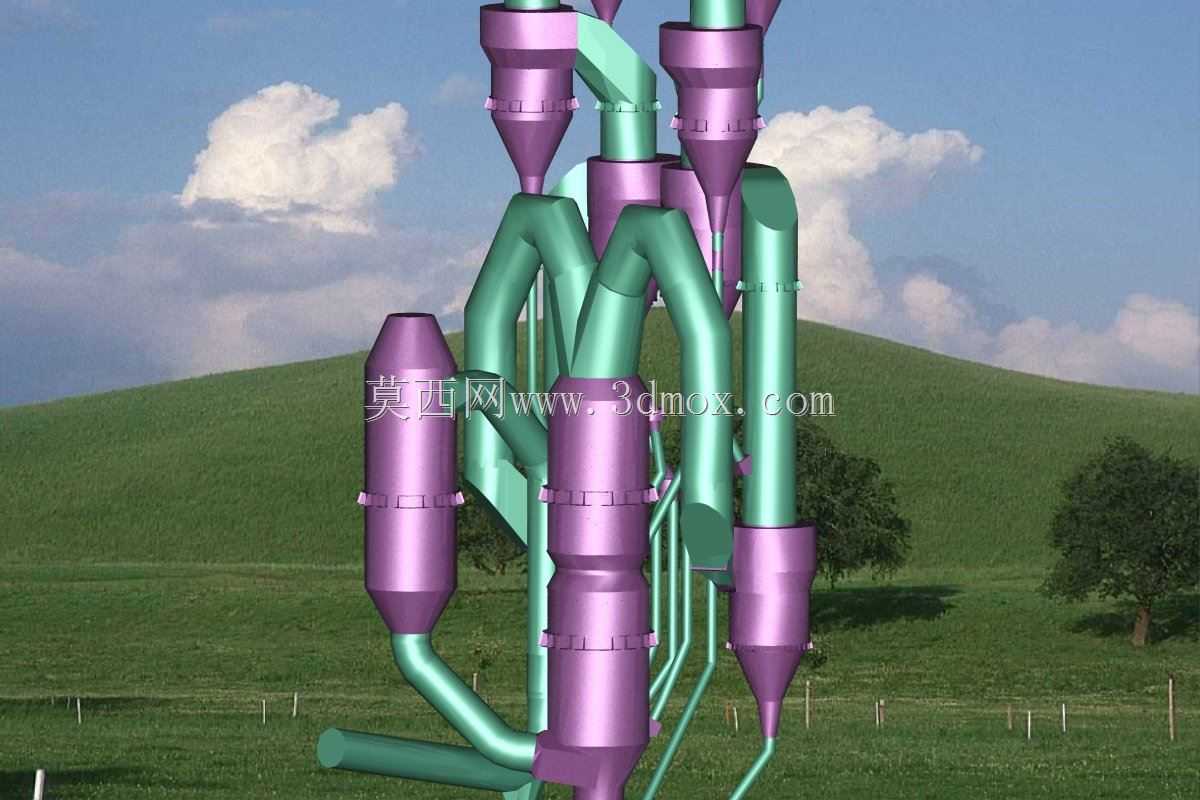

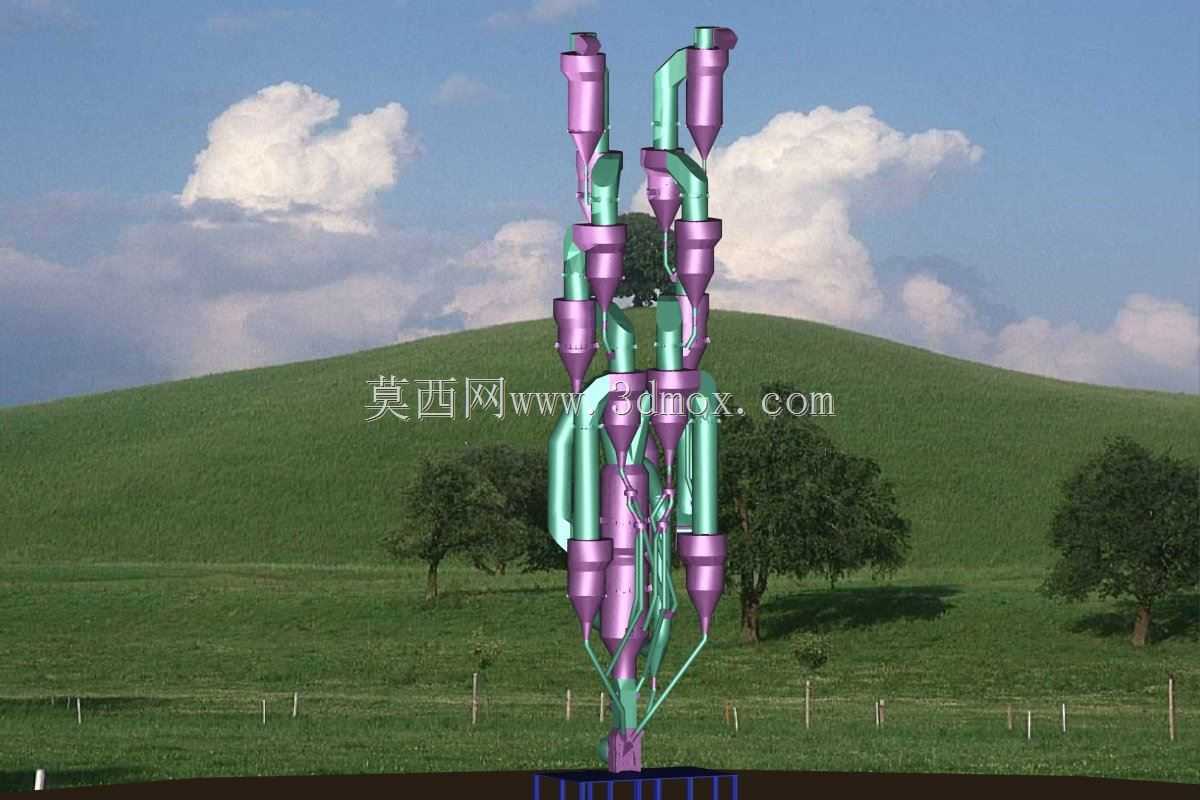

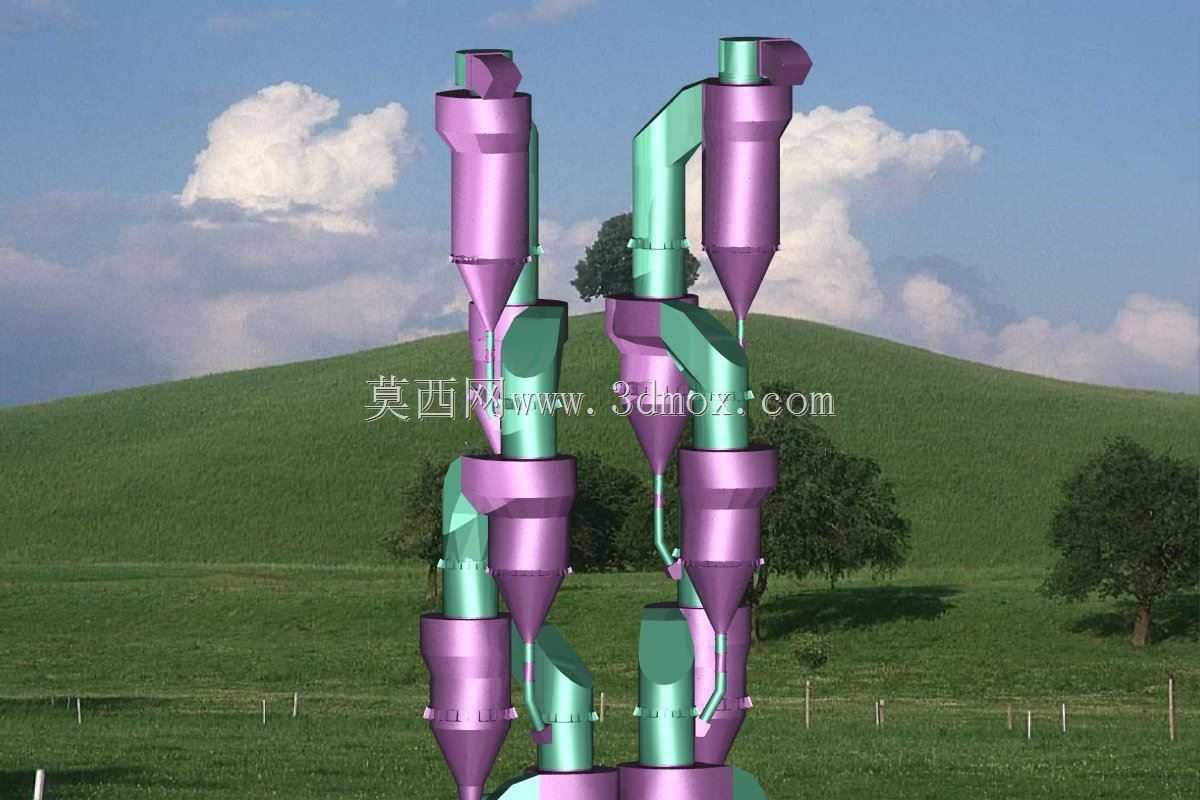

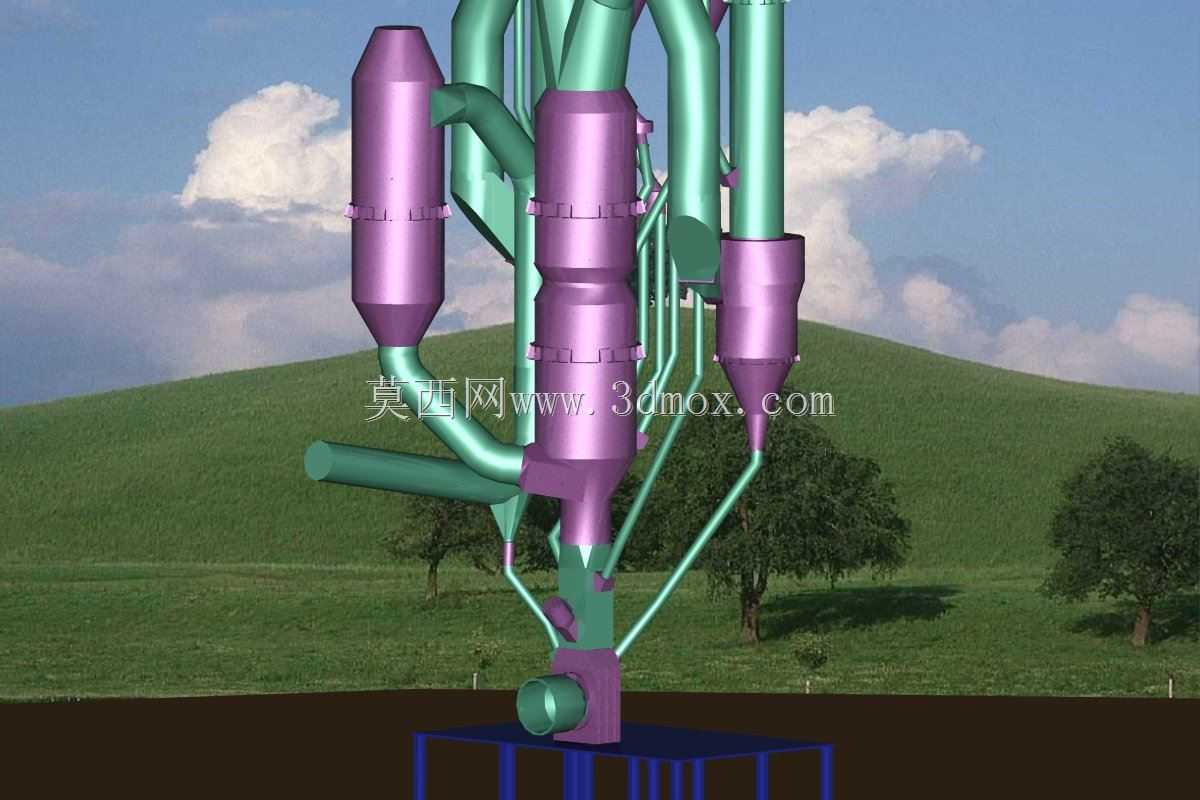

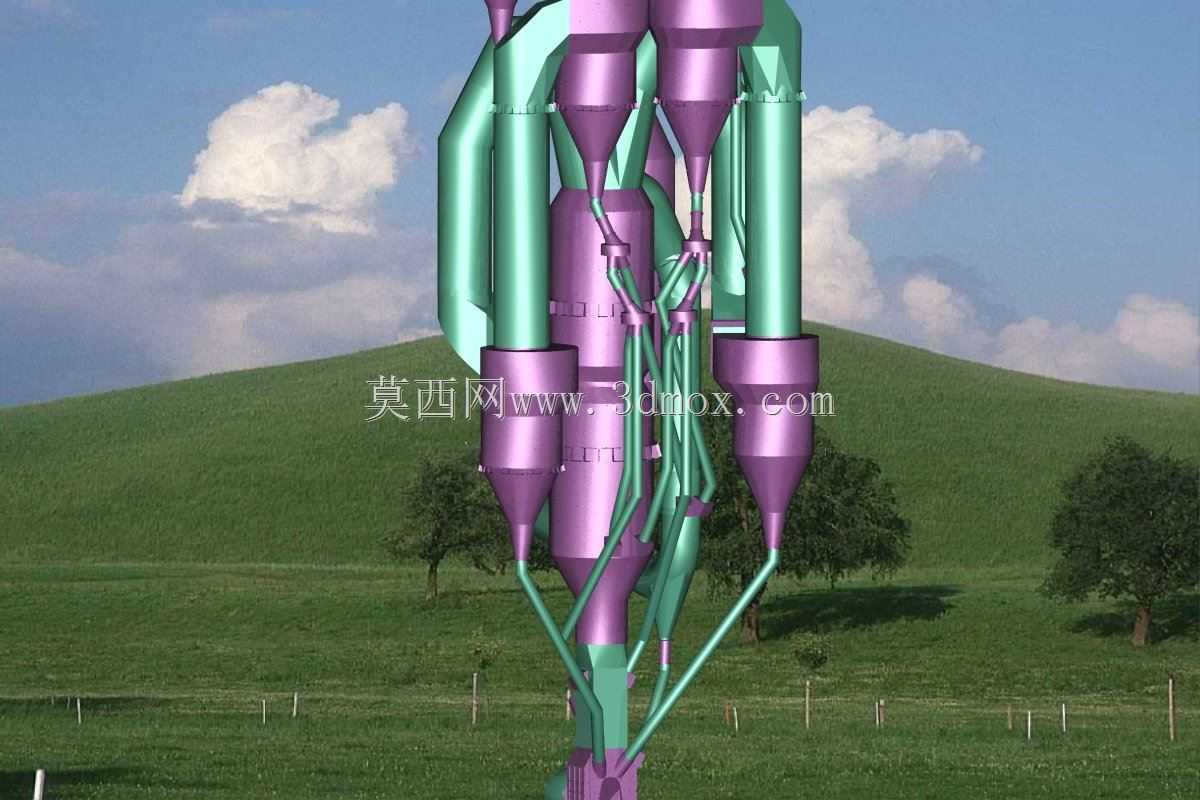

该设备主要应用于新型干法水泥熟料生产线的窑尾工段，是生料入回转窑前完成预热分解的核心热工装置，衔接生料粉磨系统与回转窑煅烧环节，承担着气固换热、物料预分解、气固分离的关键作用，能够大幅降低回转窑的热负荷，提升整条生产线的热效率，减少熟料煅烧的能耗水平，是干法水泥生产工艺中不可或缺的配套装备。整套装置采用2列并行的6级旋风分离单元串联布局，通过多级旋风筒的组合排布，让上升的高温窑尾烟气与自上而下的生料粉料充分接触，在悬浮状态下完成快速热交换，让生料在进入回转窑前就能完成大部分碳酸盐分解反应，有效缩短物料在回转窑内的停留时间，提升窑系统的单位产能。设计过程中针对各级旋风筒的功能差异做了参数匹配，最上级旋风筒侧重高分离效率，减少物料的循环夹带量，降低系统的粉料循环负荷；下级高温段旋风筒兼顾耐高温性能与低阻力特性，平衡换热效率与系统通风阻力，避免高温风机能耗过高。各级旋风筒之间通过变径倾斜管道连接，管道内的合理风速设计既保证物料能够充分悬浮分散，避免管道内积料堵塞，又能控制气流阻力在合理区间，配套的下料管设置了合理的锁风结构，减少下部热风短路窜流，保证各级旋风筒的分离效率稳定。整套装置的核心回转窑适配直径6.0米规格，配套的分解炉单元分别适配不同产能需求的燃烧室规格，其中一处燃烧室截面尺寸为1.24米×1.24米，另一处燃烧室规格为3.1米×3.1米，还有适配更大产能的直径7.5米配套煅烧单元，分解炉直径为8.5米，整体高度段覆盖12.5米的工作区间。各级旋风筒的下料立管直径根据不同级数的物料通量做了梯度设计，从上级到下级分别采用6.3米、6.3米、6.6米、6.6米、6.6米、6.6米的管径规格，配套的各级锁风阀门通径为0.9米，能够匹配不同工况下的物料通过量，避免下料不畅导致的系统塌料、堵塞问题。安装布局上整套设备采用高层钢架支撑结构，各级旋风筒按照工艺流向自上而下错落排布，预留了足够的检修操作空间，管道连接的倾斜角度满足物料自溜输送要求，无需额外的输送动力即可让生料依靠重力逐级向下流动，与自下而上的高温烟气形成稳定的逆流换热过程，设备整体的外轮廓边界适配常规水泥生产线窑尾塔架的安装尺寸，能够直接对接现有窑尾系统的烟气出口与物料进料接口，无需对现有生产线做大规模改造即可适配安装。
