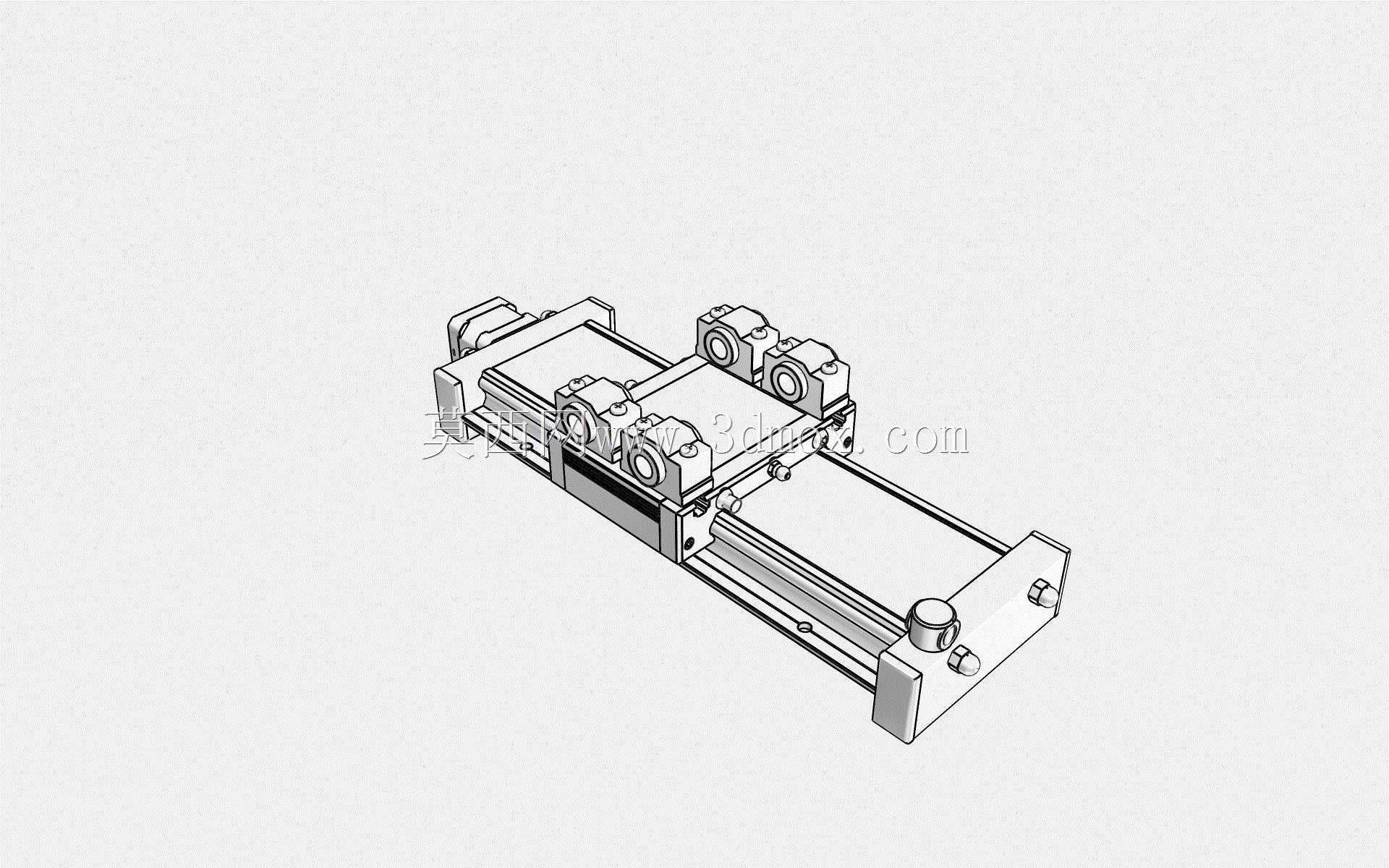

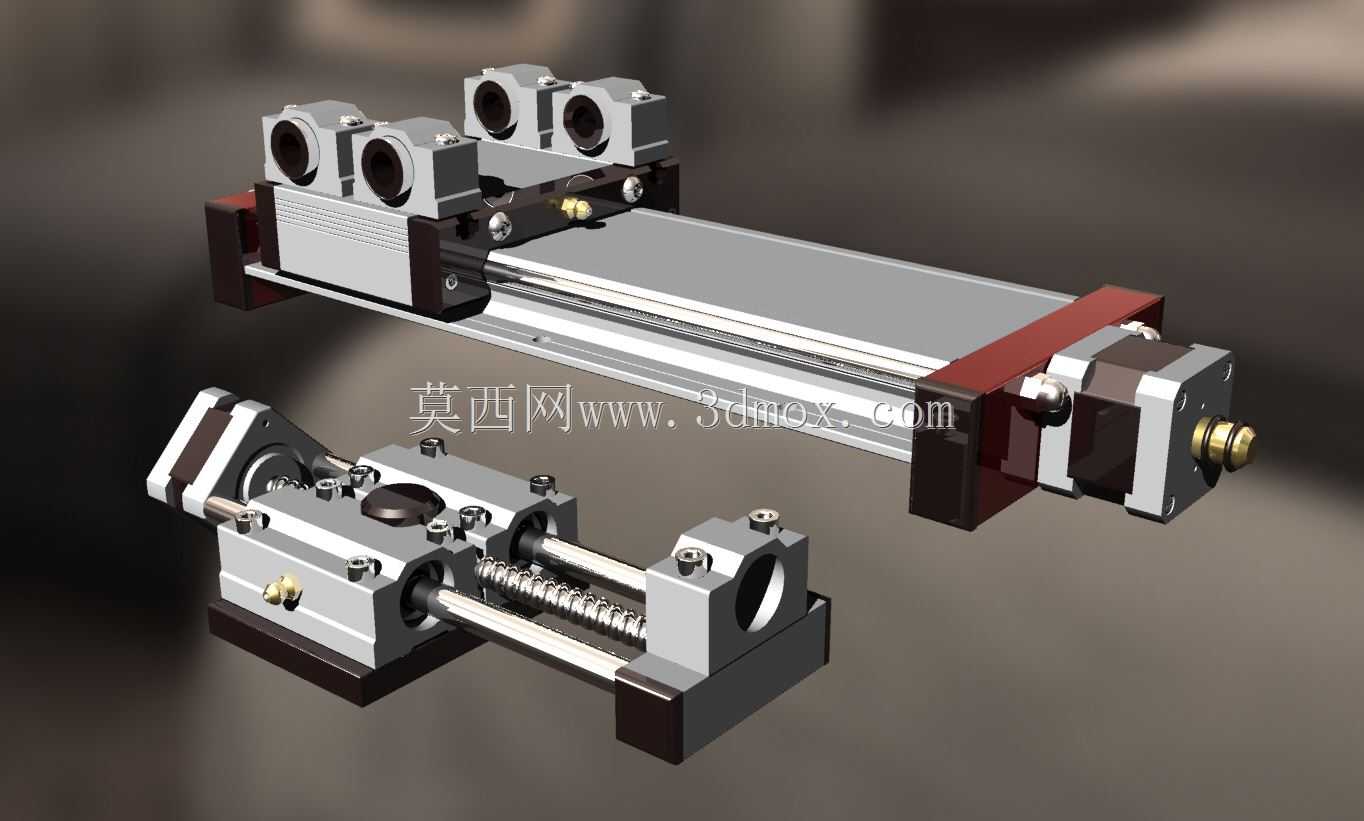

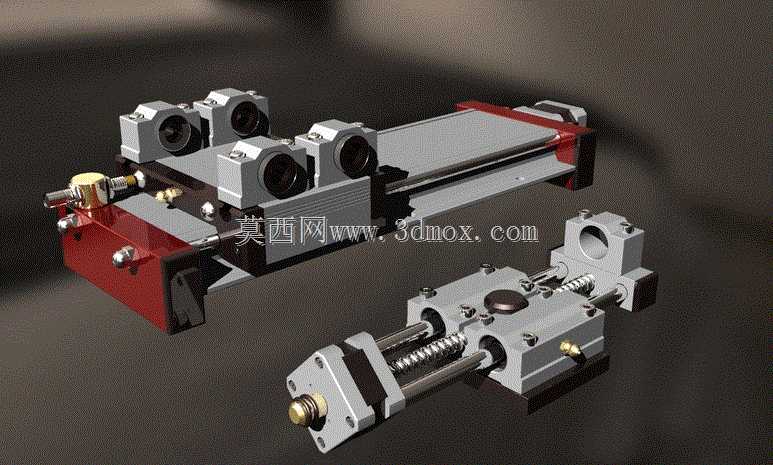

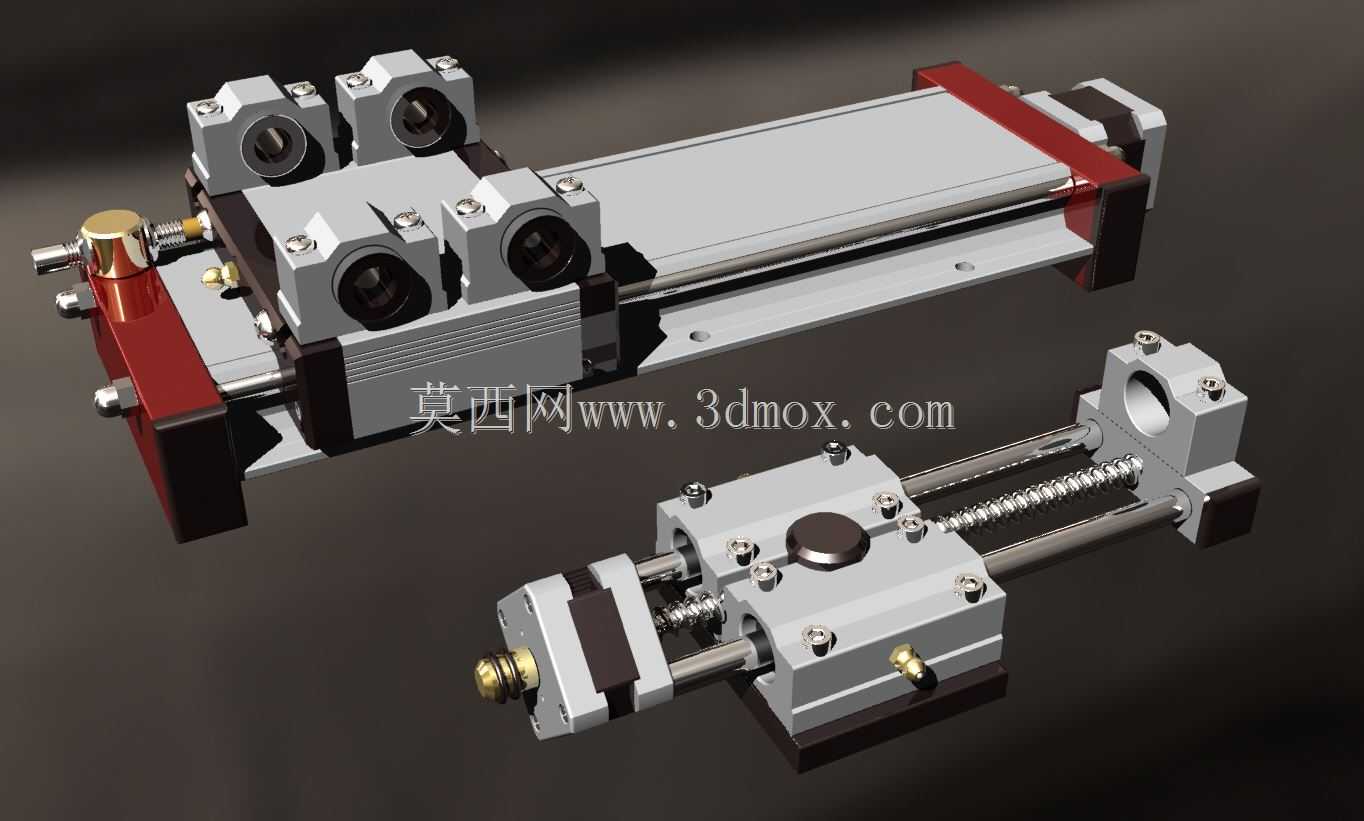

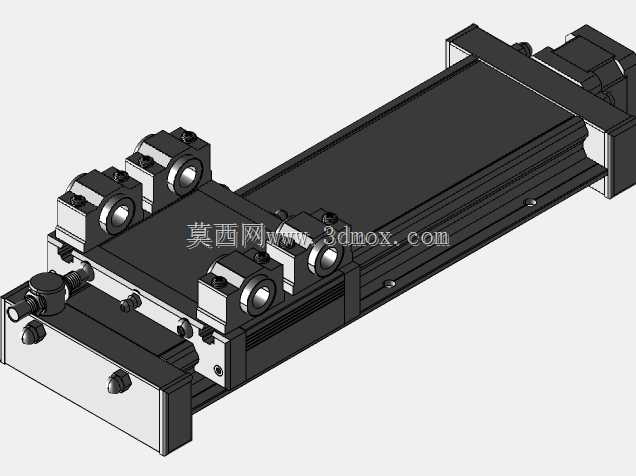

数控机床X向直线进给传动模组结构

该结构为数控机床核心的X轴直线进给执行单元，主要应用于立式加工中心、数控铣床、数控车床等金属切削加工设备的横向坐标驱动场景，承担工件或刀具沿X方向的精准位移输送功能，是决定机床加工定位精度、轮廓铣削质量的核心功能部件，也可适配自动化专机、检测设备的直线往复运动工位使用。整套模组采用滚珠丝杠搭配线性导轨的经典传动架构，设计阶段充分考量了机床加工过程中的载荷特性：滑台部分设置多组轴承安装座，可根据不同加工需求搭载主轴单元、工件夹具或检测探头，双导轨平行布置的结构能够承受切削过程中产生的径向、轴向颠覆力矩，避免重载切削时滑台出现偏摆、爬行等影响加工精度的问题。丝杠端部采用角接触球轴承成对安装的支撑结构，可抵消丝杠高速往复运动产生的轴向窜动，配合端部的锁紧调节机构，能够根据使用工况调整丝杠预紧力，既消除传动反向间隙，又避免预紧过大导致的丝杠发热磨损问题。滑台侧设置的润滑注油点位，可直接对接机床自动润滑系统，定期为导轨、丝杠接触面输送润滑油，降低运动副磨损速率，延长部件使用寿命。模组两端设置的硬限位结构与防撞缓冲组件，可在电气限位失效时阻挡滑台超程脱出，避免设备碰撞损坏。设计过程中严格遵循机床行业安装规范，模组底座的安装孔位采用标准化间距设计，可直接适配同规格机床的床身安装基面，无需额外加工转接板；整体外形采用紧凑化布局，在保证有效行程满足常规零件加工需求的前提下，尽可能压缩模组的横向、纵向占用空间，适配不同规格机床的安装边界，滑台台面的安装螺纹孔采用通用孔距设计，可快速适配不同规格的夹具、主轴安装板，降低设备装配调试的适配成本。传动部分的丝杠导程、导轨规格可根据机床的快移速度、切削载荷需求灵活选配，兼顾高速轻载加工与重载切削的不同使用需求，整体结构拆装维护便捷，日常检修时无需拆解整体底座即可完成丝杠、导轨的更换调整。
