龙门式小型数控加工设备结构设计

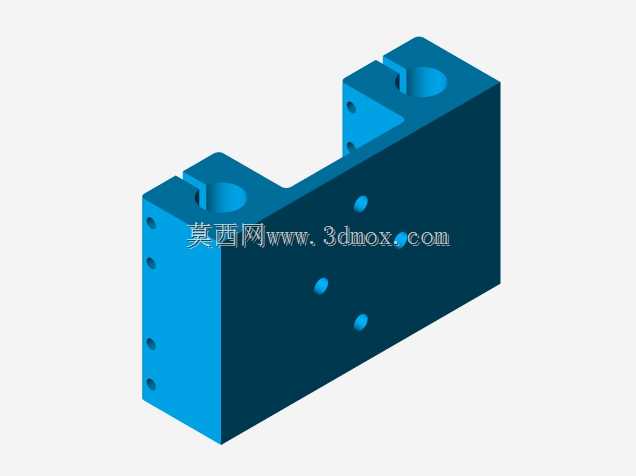

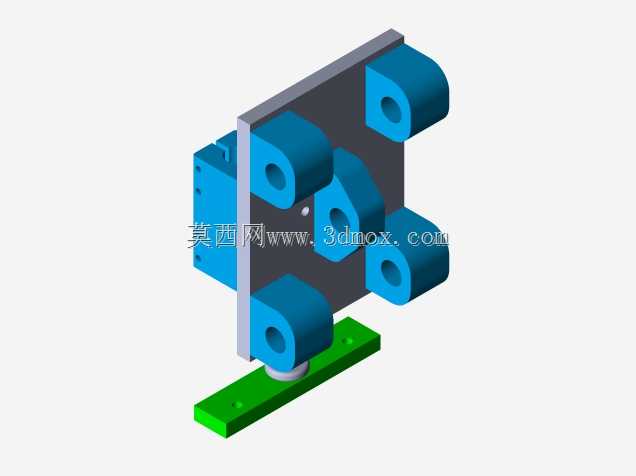

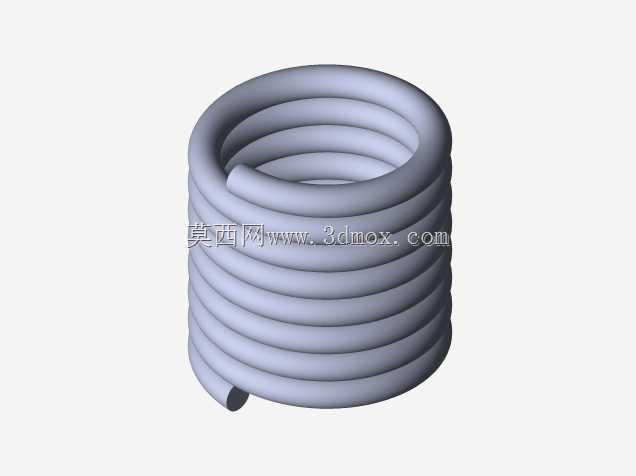

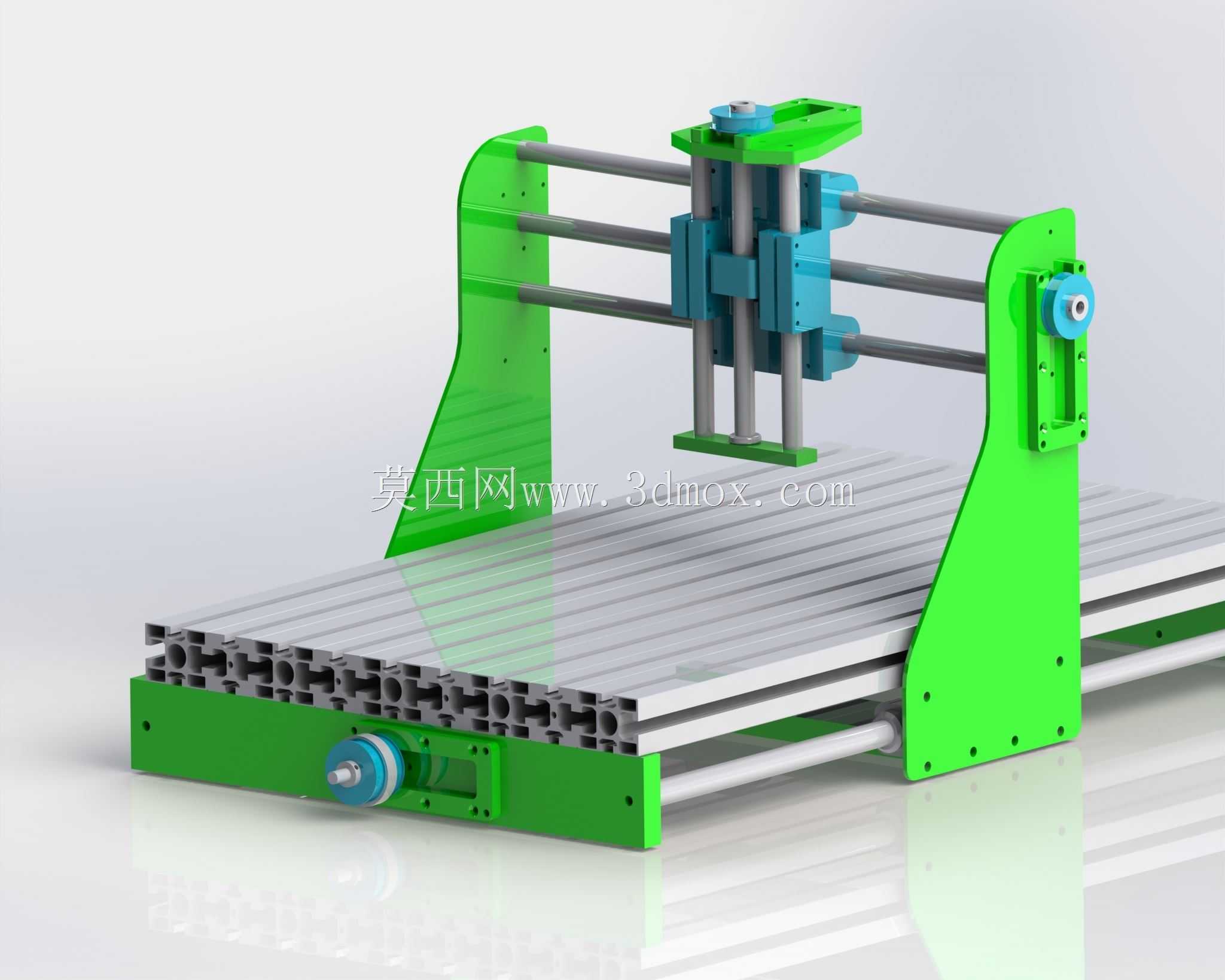

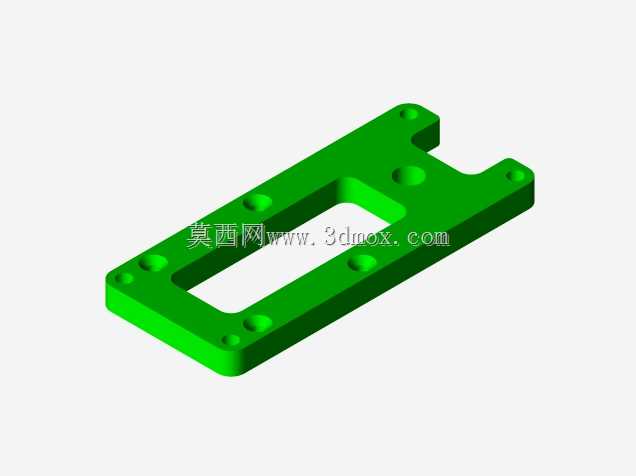

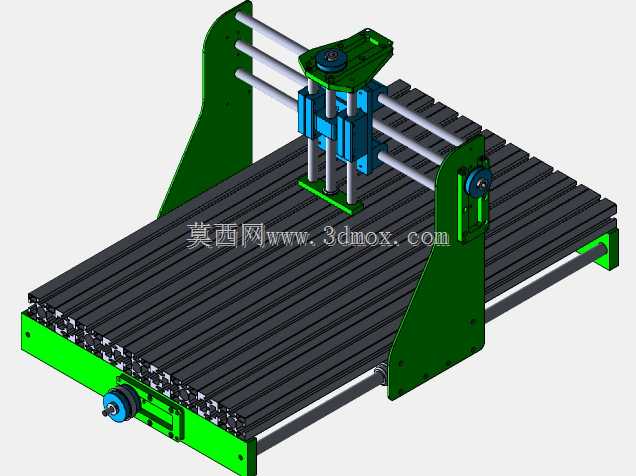

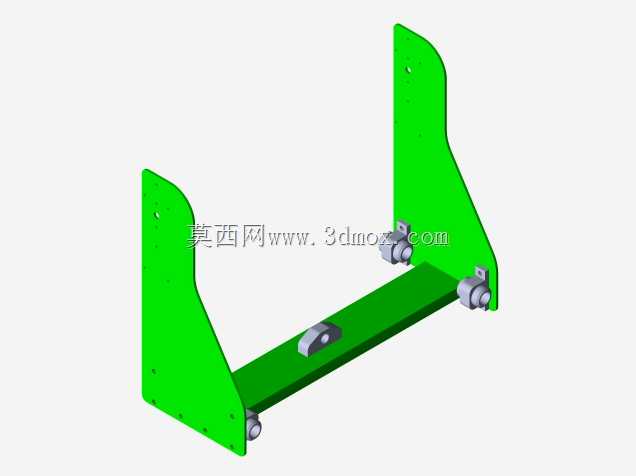

这款龙门式小型数控加工设备，主要面向小型加工工坊、创客空间、院校实训场景以及小批量定制化零件加工场景使用，可适配软金属、工程塑料、木材、亚克力等多种材质的平面铣削、轮廓切割、钻孔、浅浮雕加工等工序，能够满足小型非标零件打样、文创产品加工、教学实训操作等多元需求，填补了大型工业机床占地空间大、投入成本高，无法适配小型加工场景的空白。设备整体采用龙门跨坐式布局，核心运动结构依托光轴导轨搭配传动组件实现三轴联动，X轴向传动组件布置于工作台下方，带动整个工作台完成前后方向的进给运动，Y轴向双导轨平行布置于两侧立式支撑臂之间，带动横梁组件完成左右方向的横向进给，Z轴向滑枕模块挂载于横梁之上，可完成上下方向的垂向进给，三轴向运动互不干涉，有效保障了加工过程中的运动稳定性。机架主体采用工业铝型材搭配板材拼接成型，两侧立式支撑臂采用加强筋结构设计，可在降低整体设备自重的同时，保障结构刚性，避免高速进给过程中出现结构震颤影响加工精度；工作台面采用标准槽型铝型材拼接，预留了通用的工件装夹槽位，可适配通用夹具完成不同外形工件的快速装夹，无需额外定制专用装夹结构。设计过程中充分考虑了小型加工场景的安装边界，设备整体占地尺寸适配常规小型工作台摆放，无需额外做地基固定，底部预留了调平脚轮安装位，可根据使用需求灵活调整摆放位置；传动端预留了标准的驱动部件安装接口，使用者可根据自身加工精度、加工速度的需求，选配不同规格的步进或伺服驱动组件，也可根据加工需求更换不同功率的加工主轴，适配从精细雕刻到轻量铣削的不同加工需求。两侧支撑臂与横梁、底座的连接位置均设计了可调节的锁紧结构，在设备长时间使用出现导轨间隙偏差时，可通过调节结构快速修正装配精度，降低设备的日常维护难度；走线位置预留了专用的拖链安装槽，可将传动、动力线缆规整收纳，避免运动过程中线缆剐蹭工件或运动部件，提升设备长期运行的可靠性。
