雾网设计

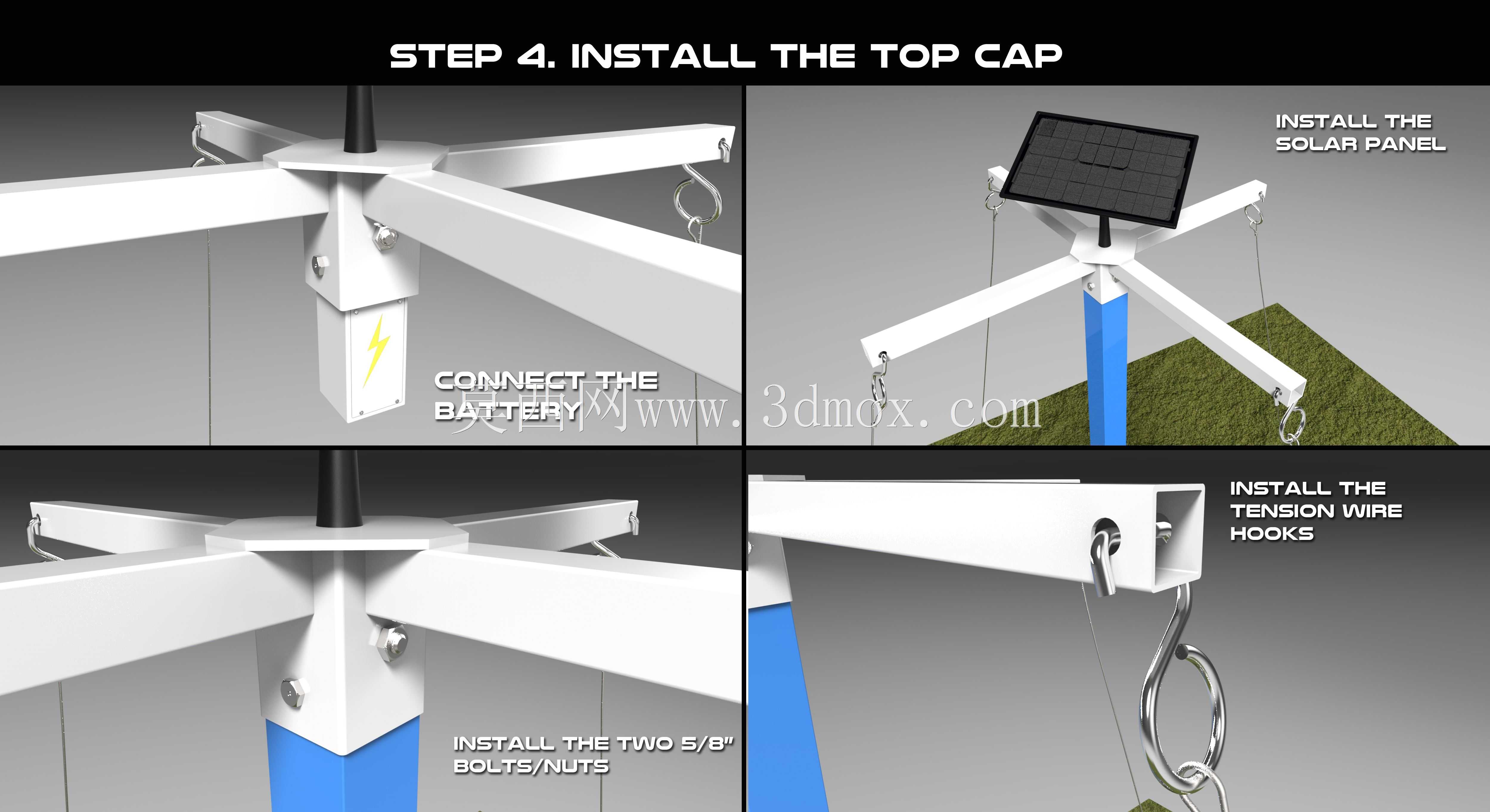

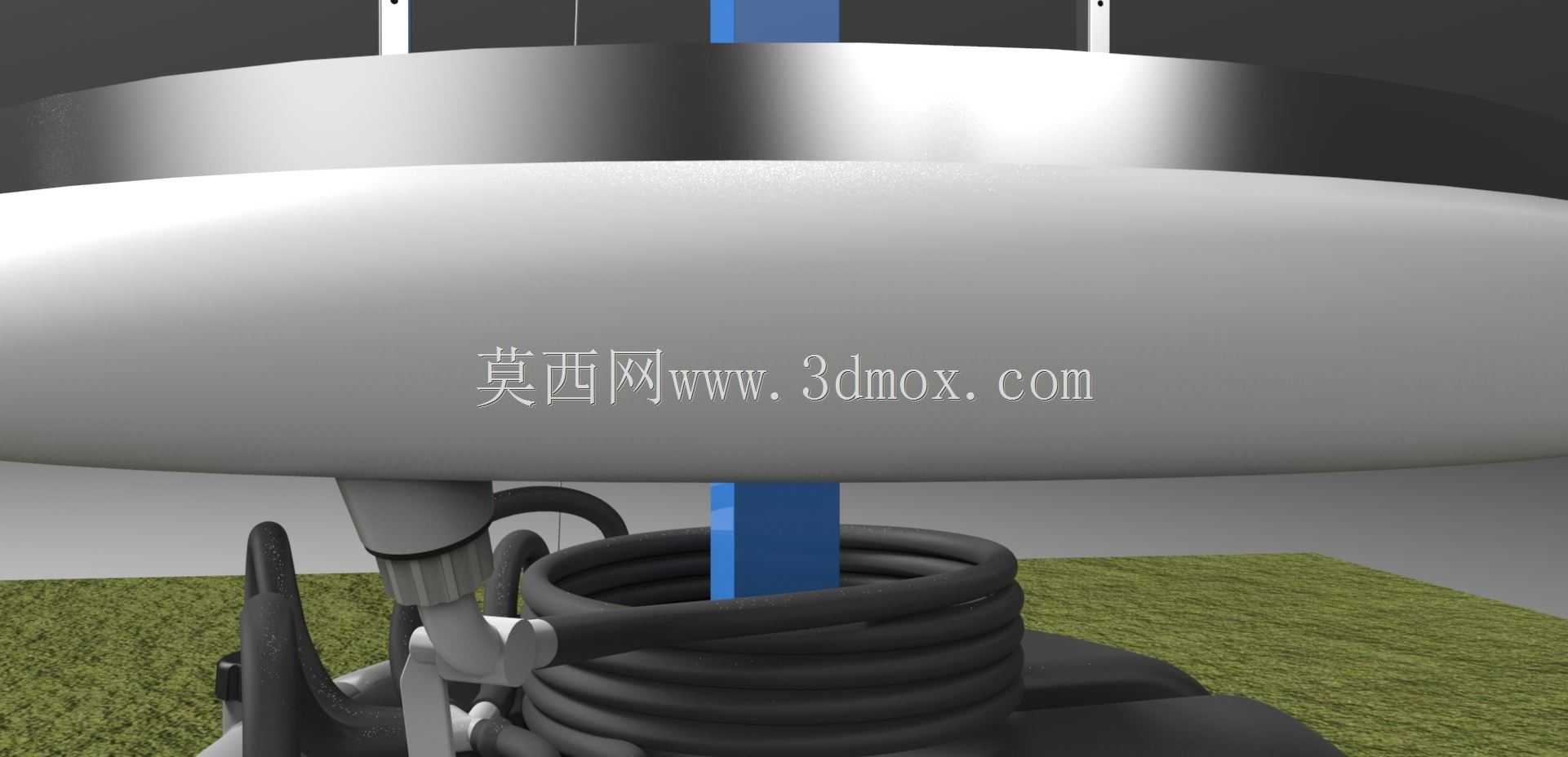

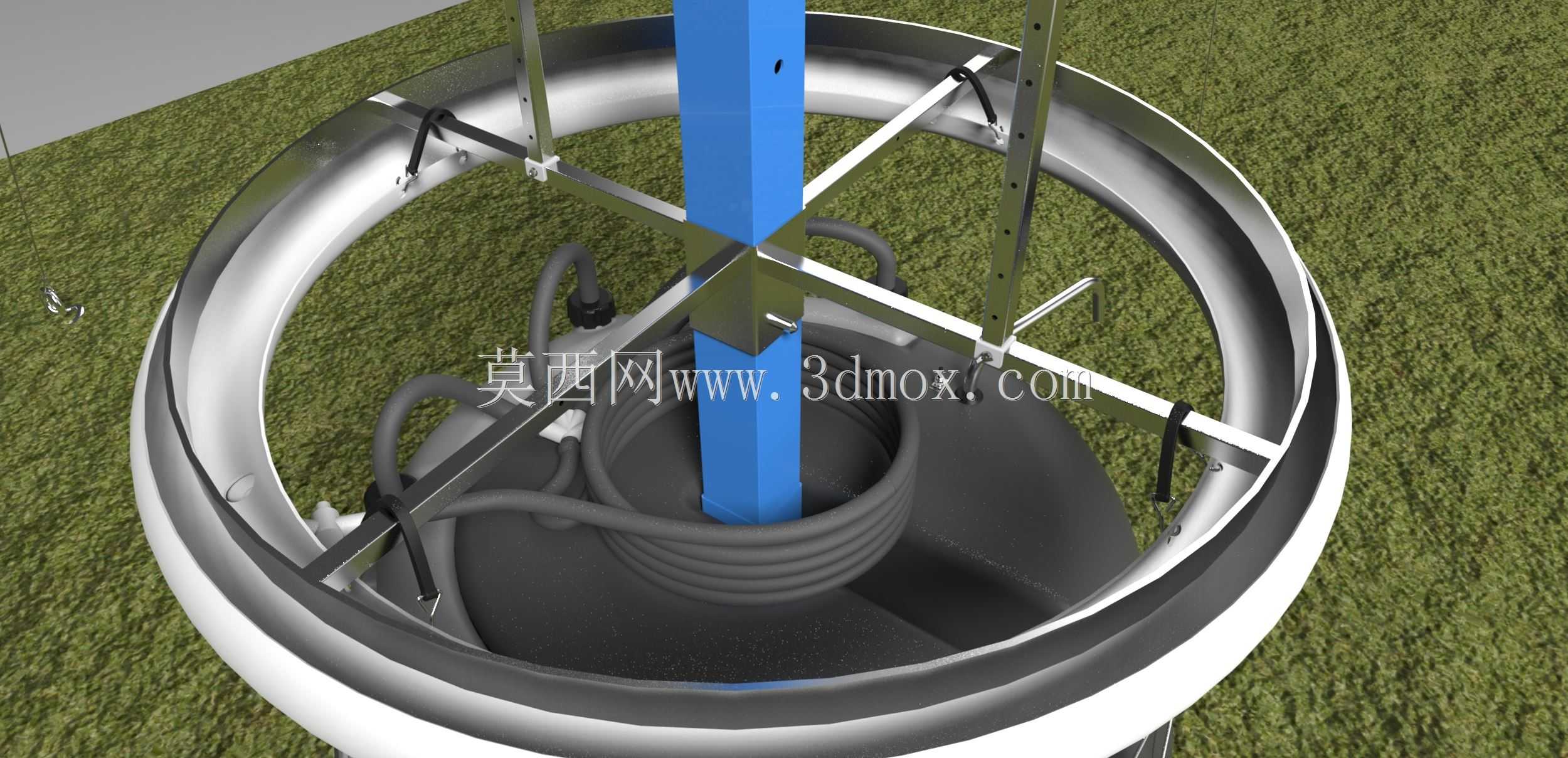

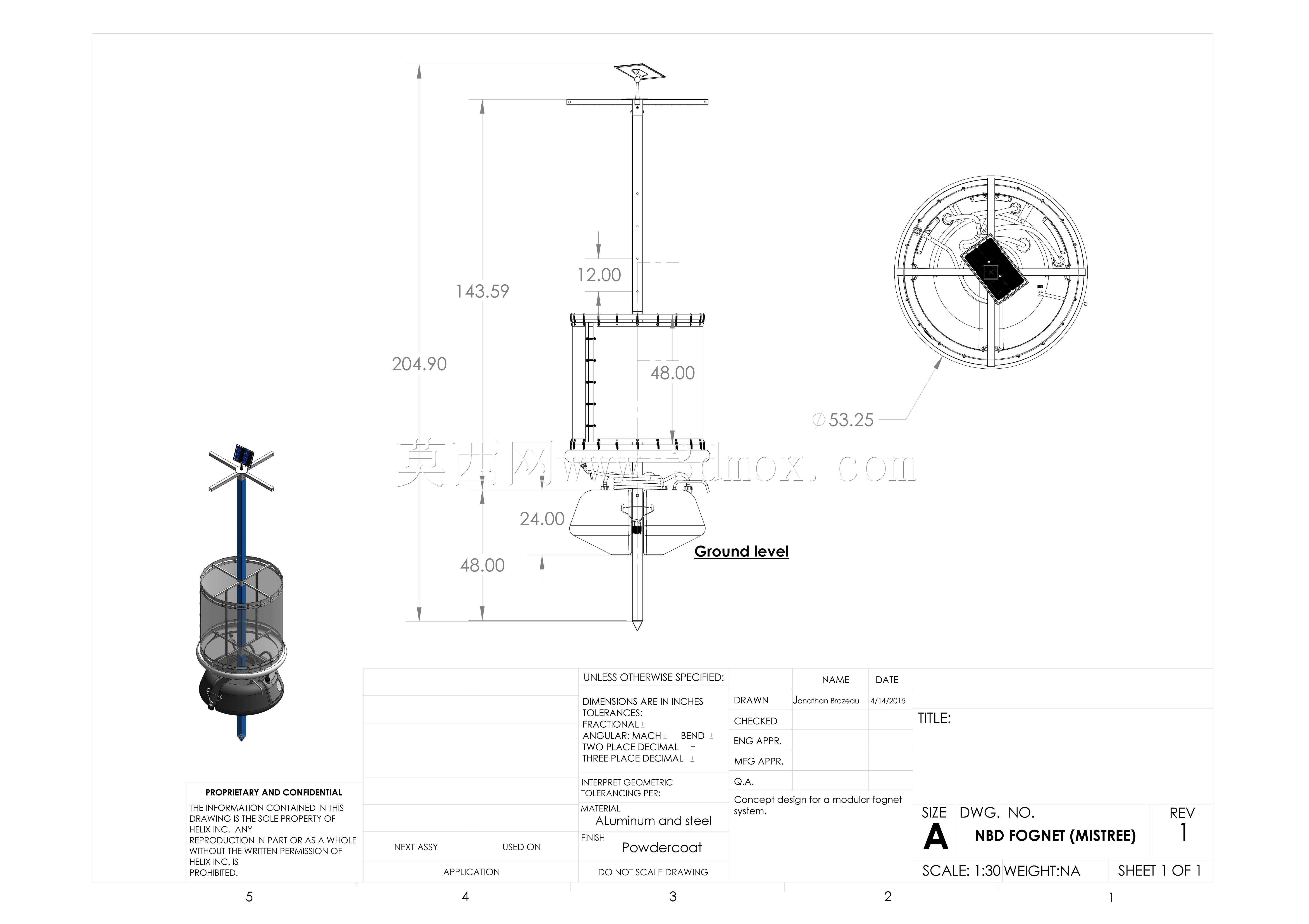

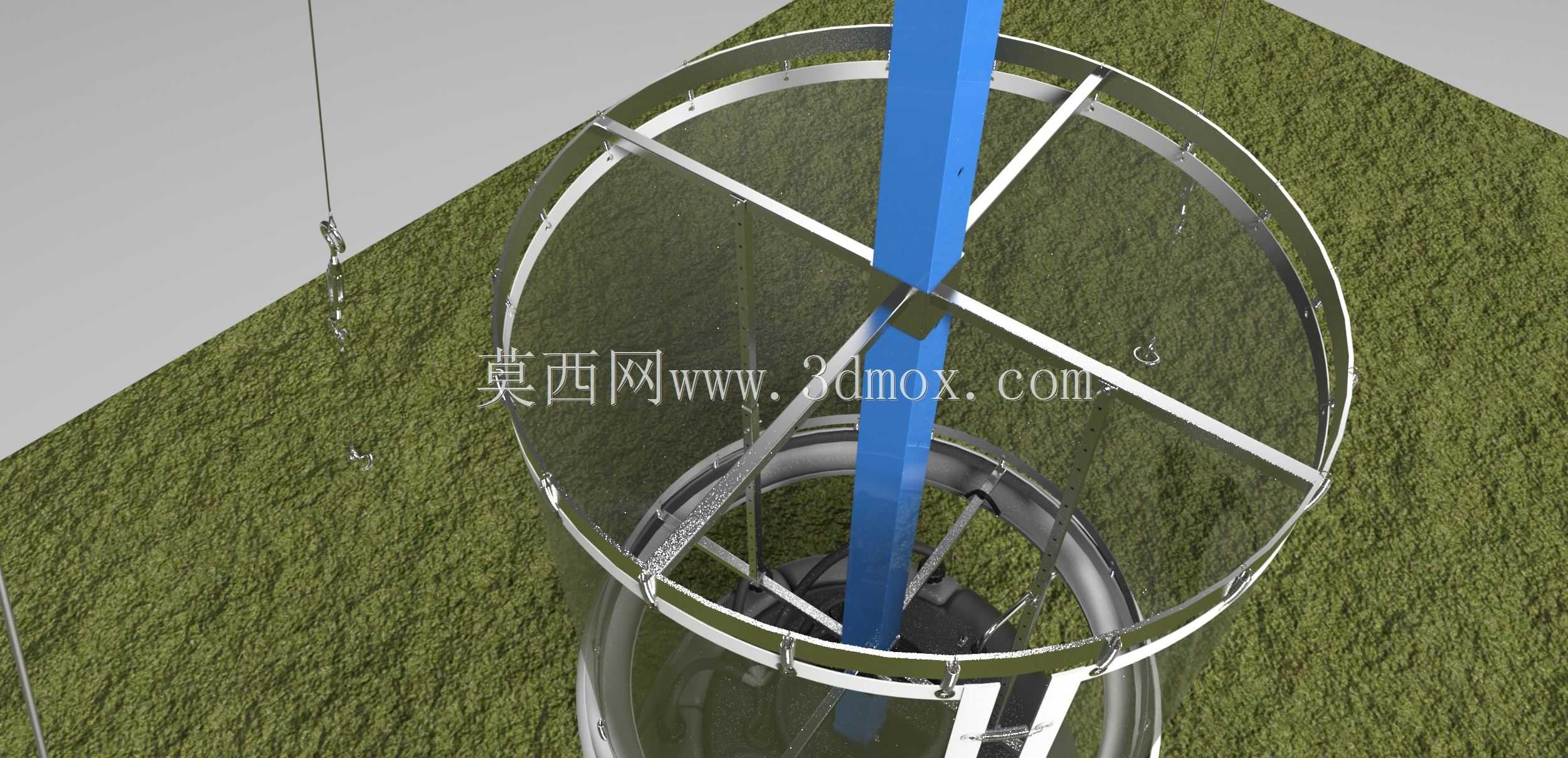

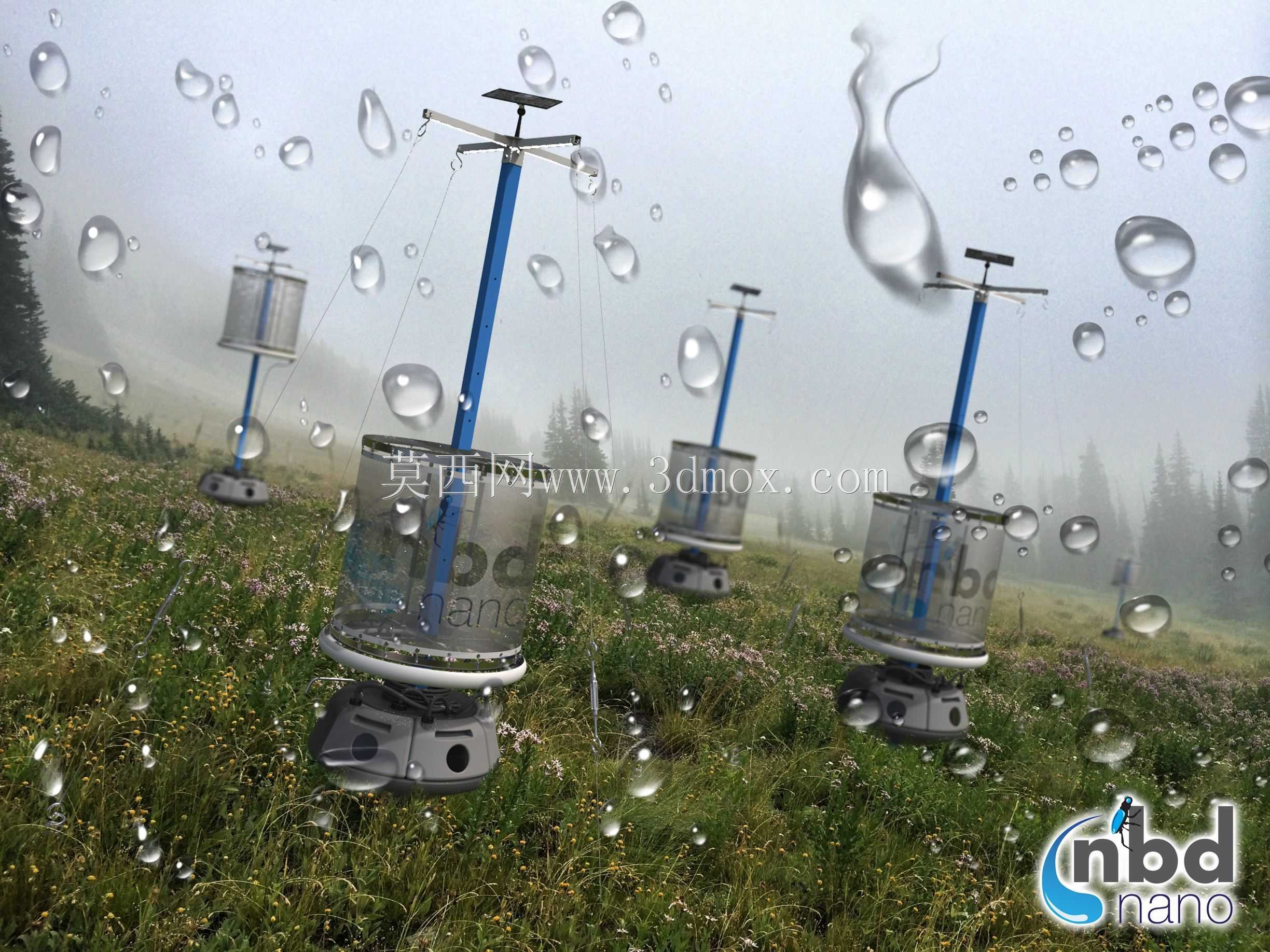

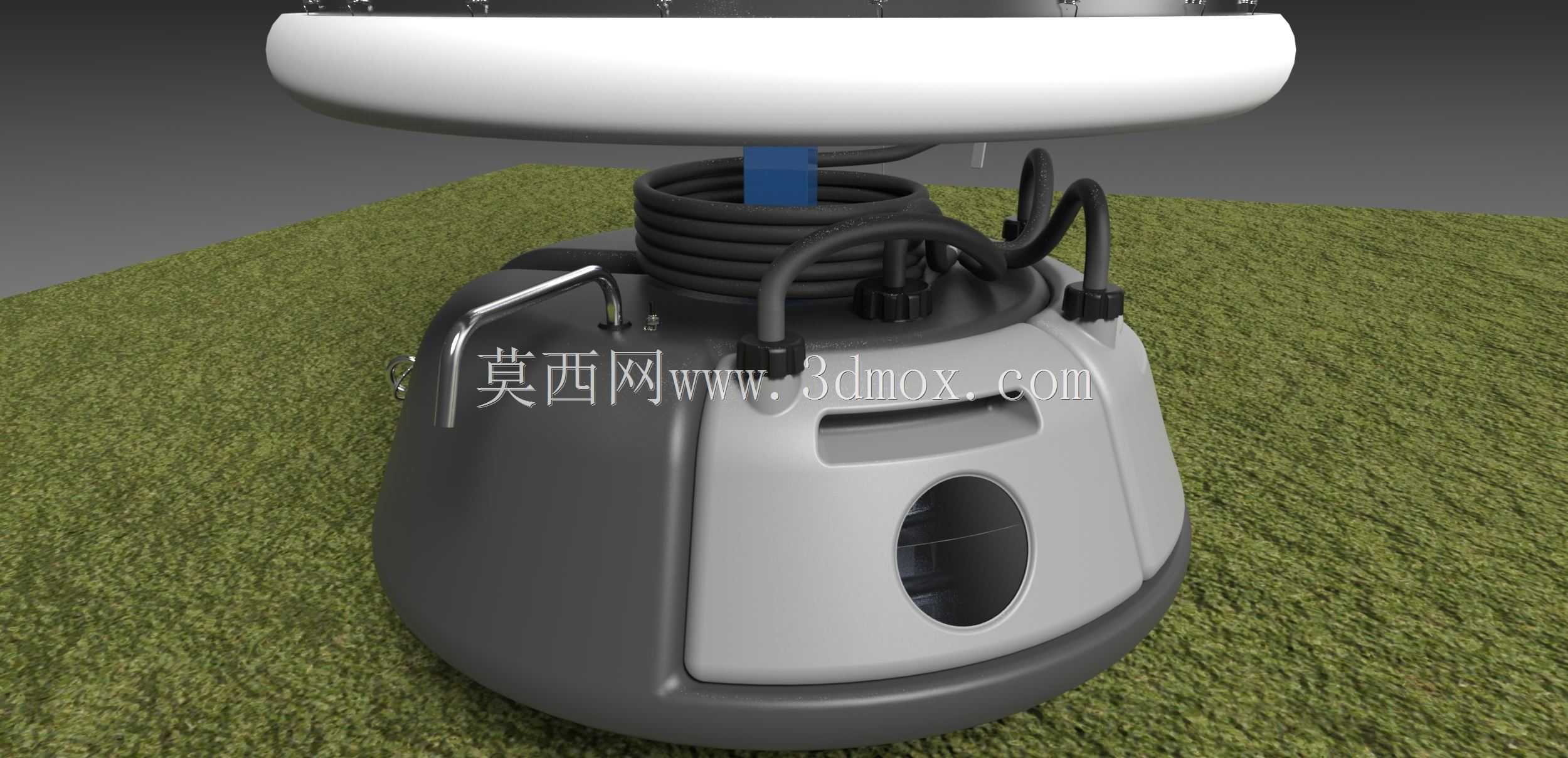

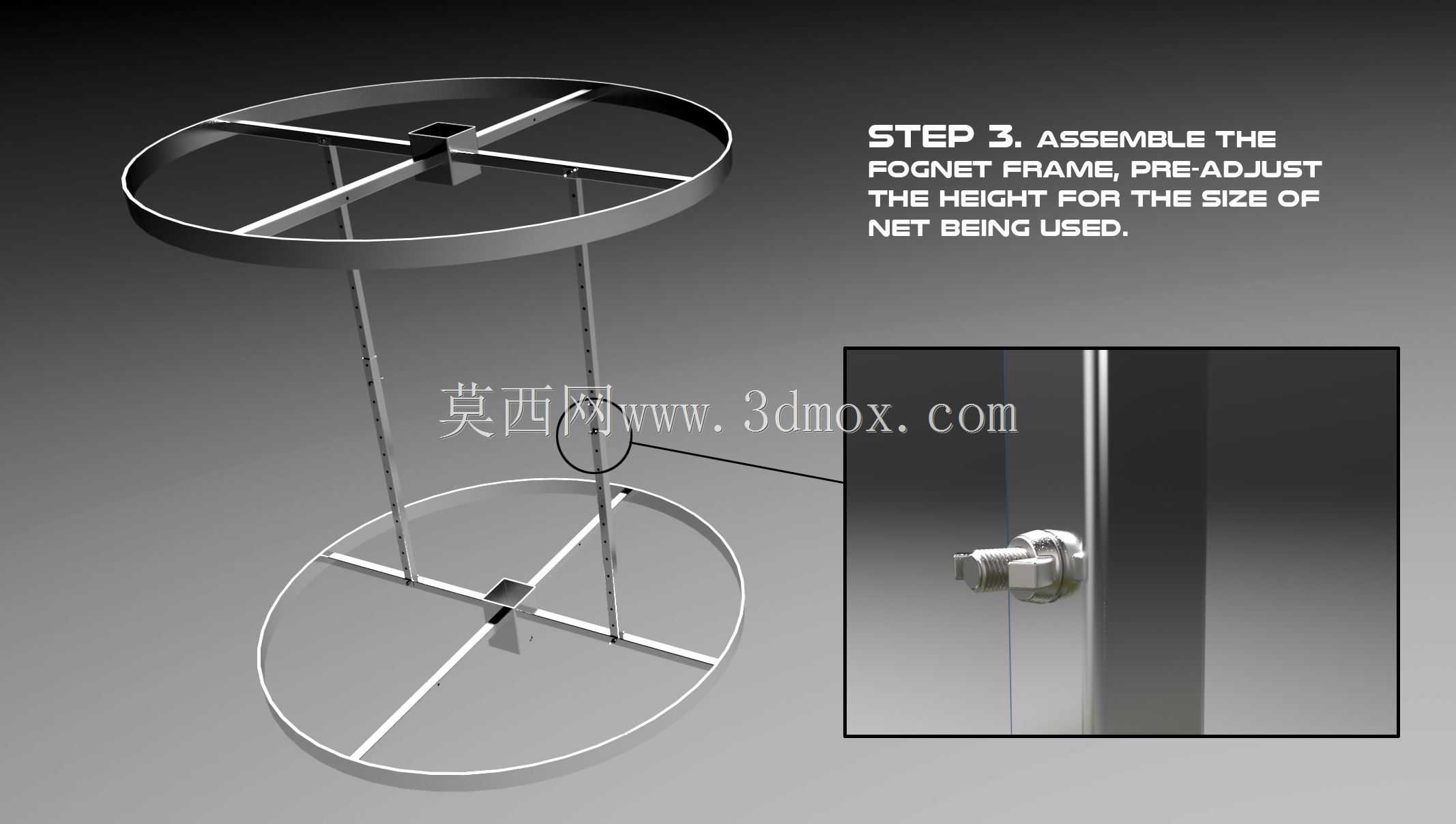

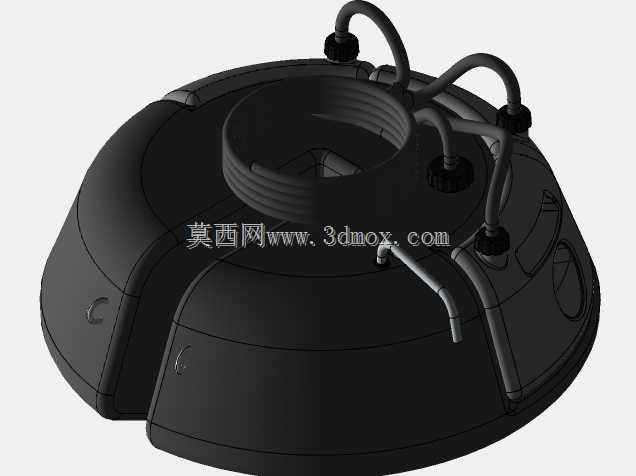

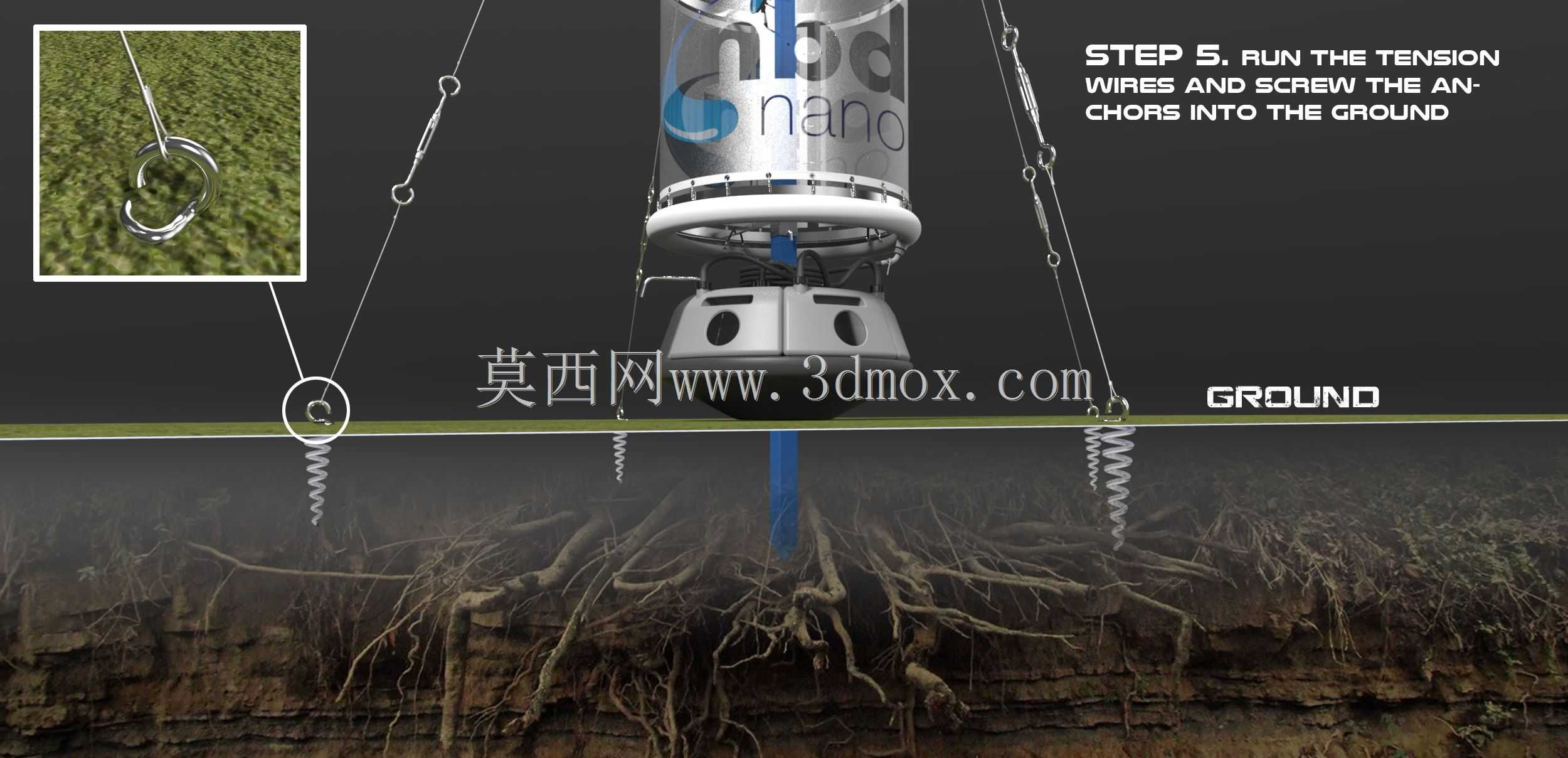

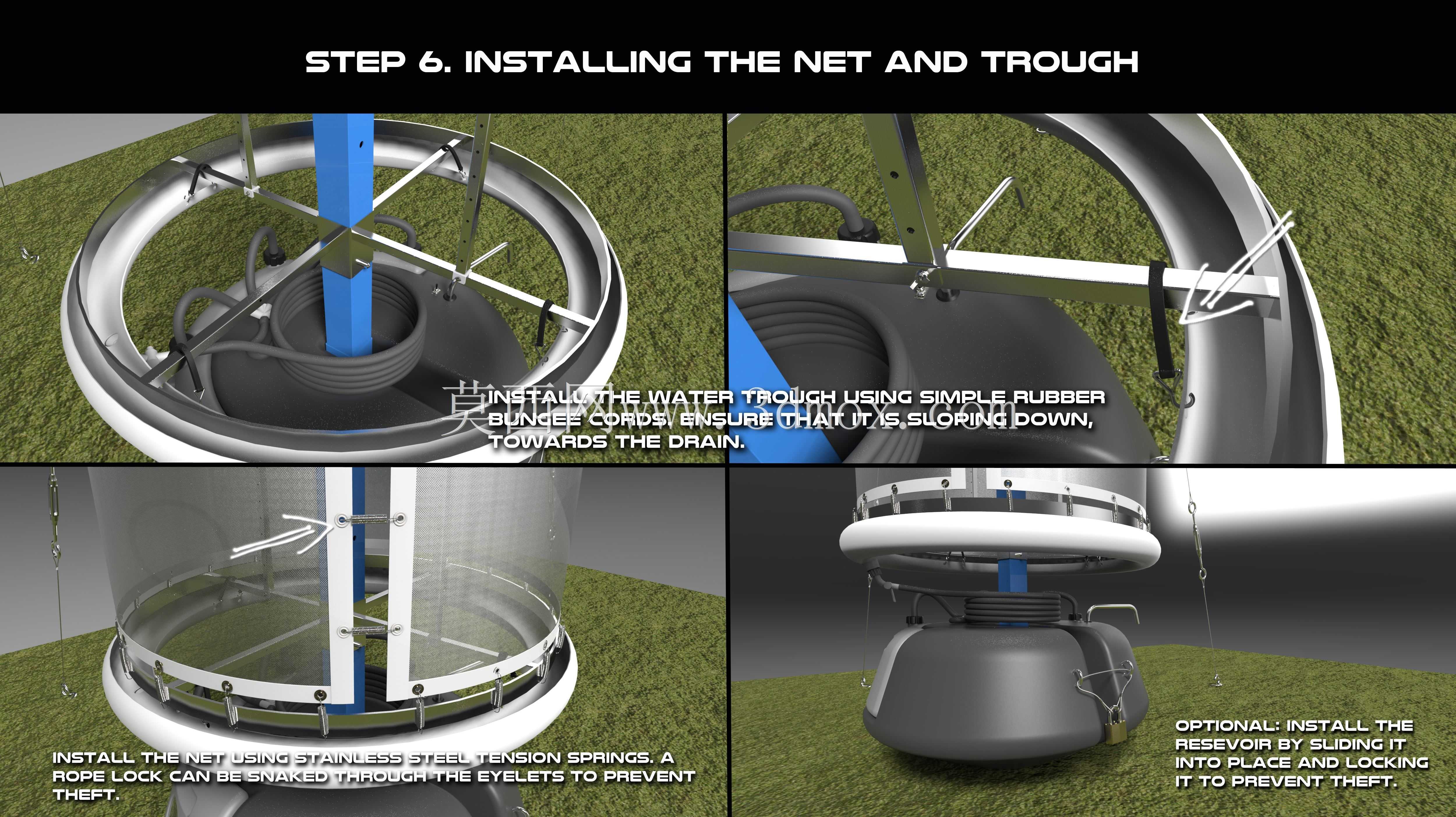

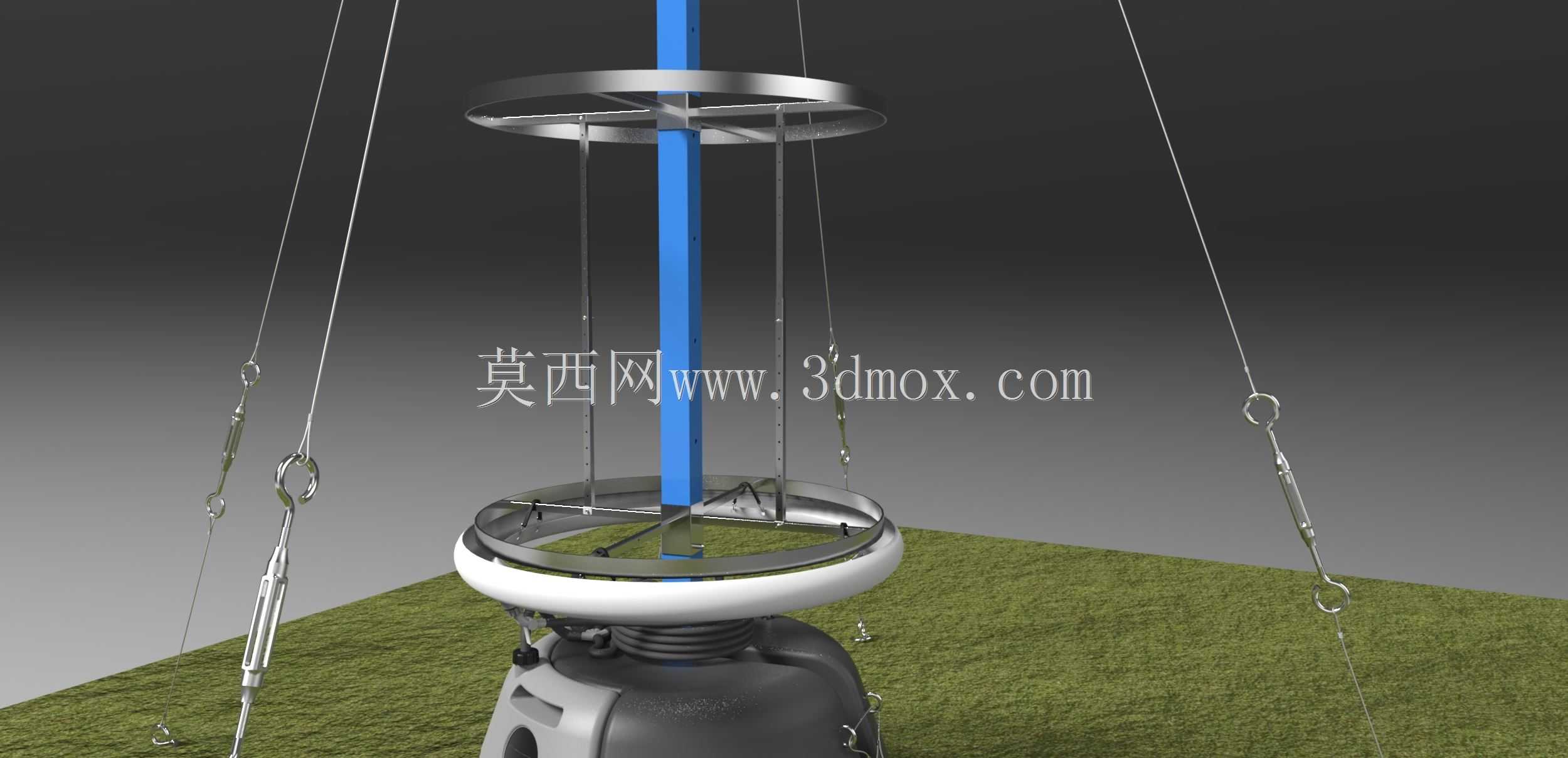

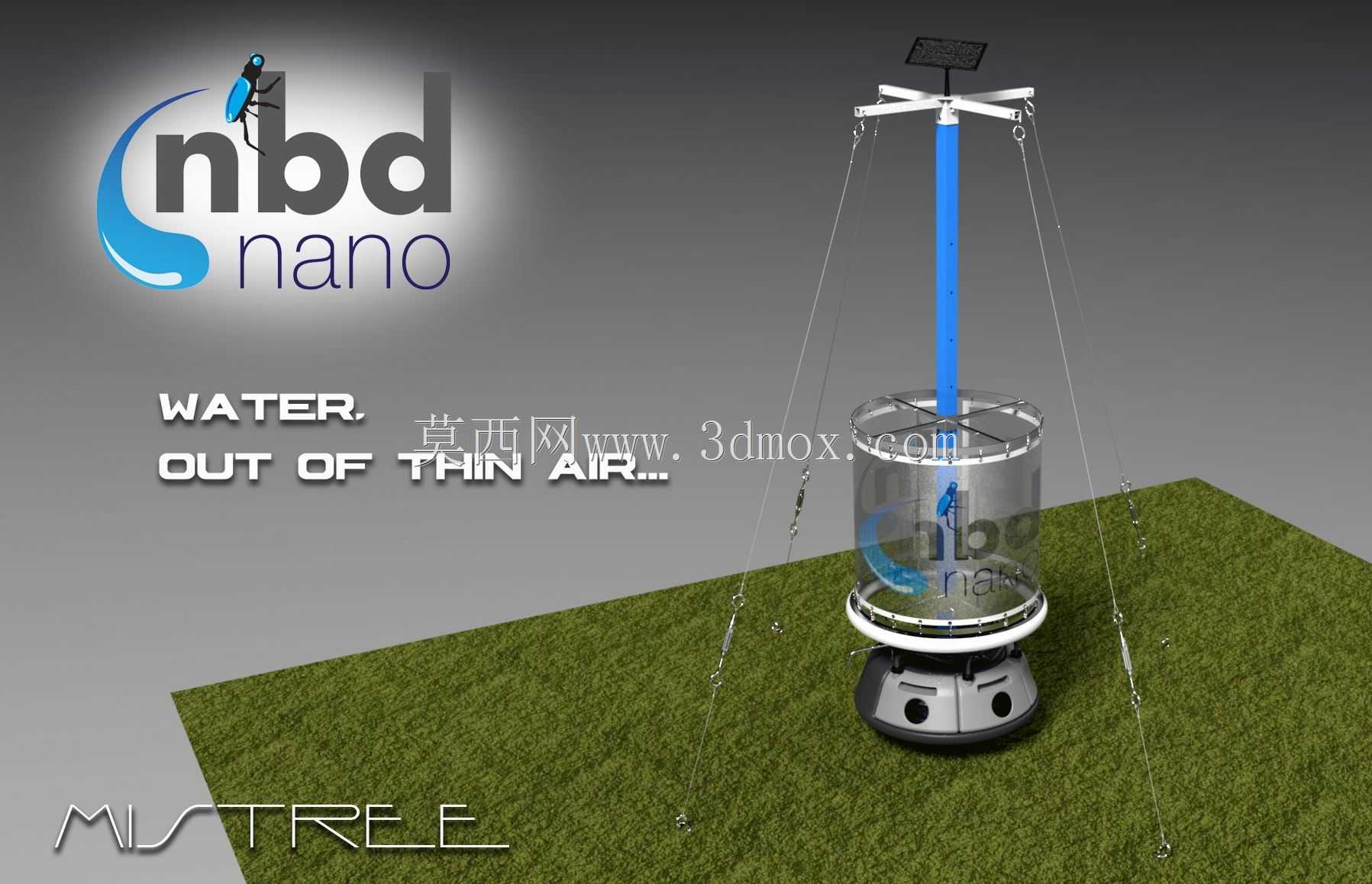

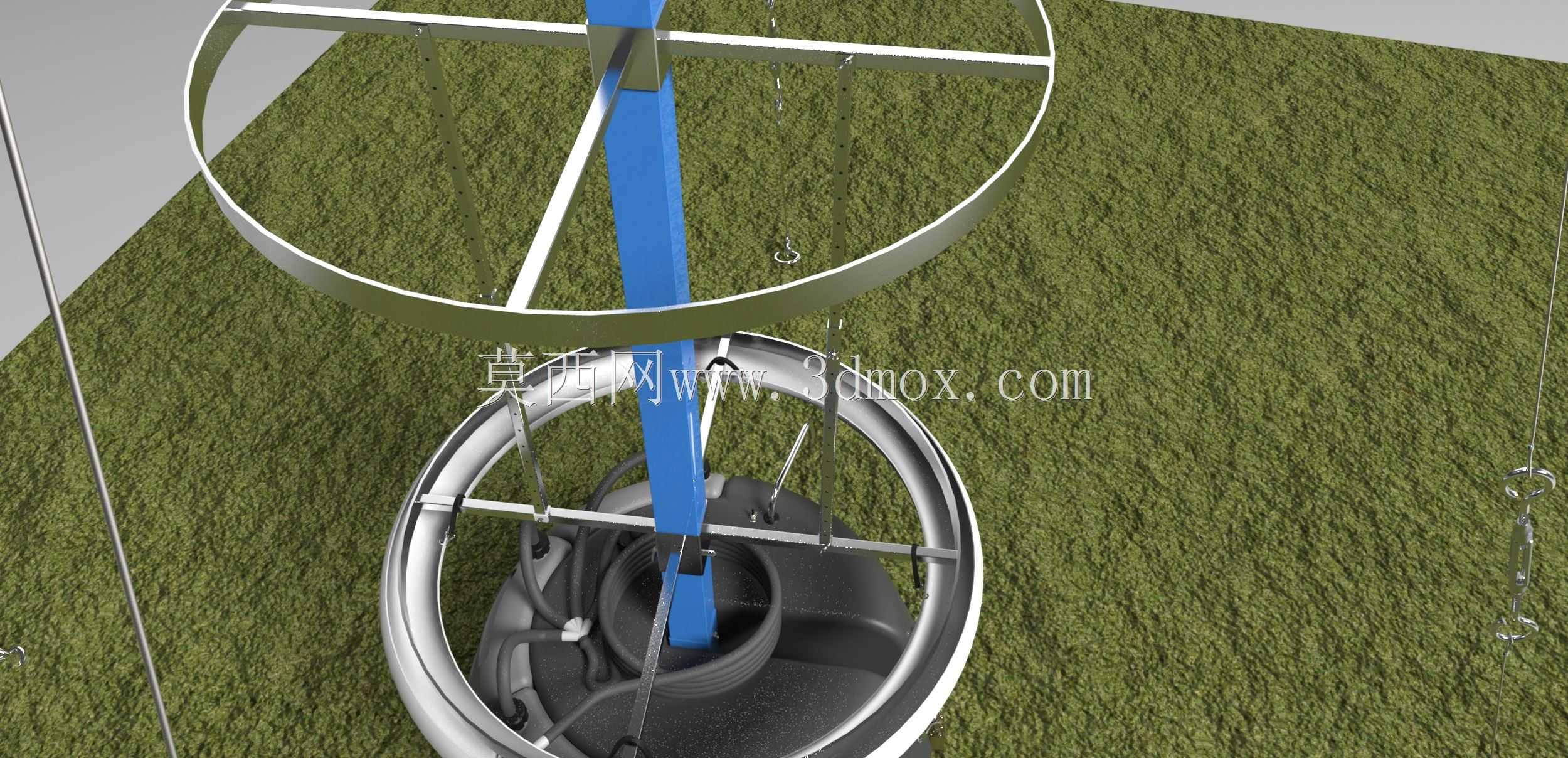

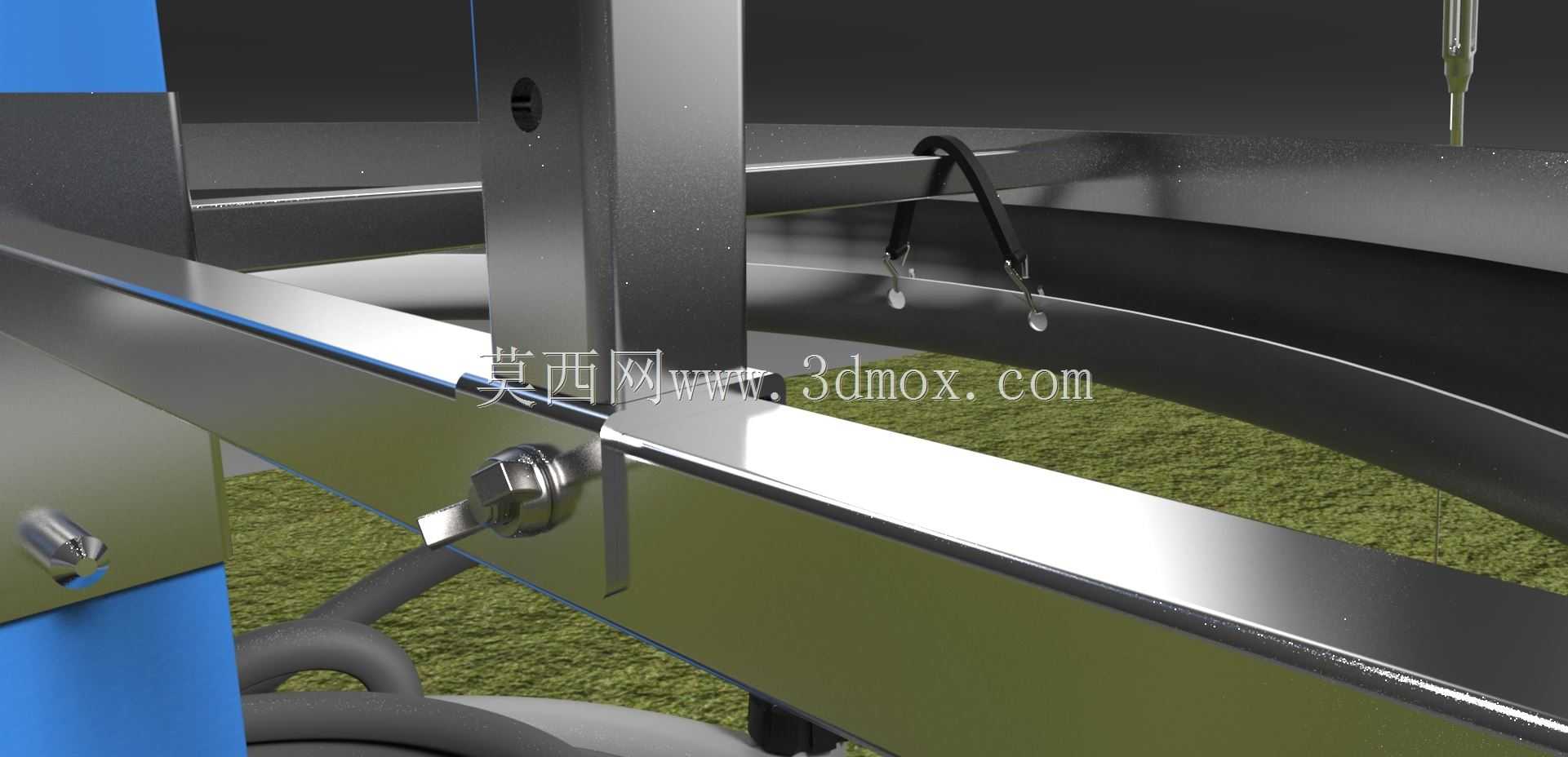

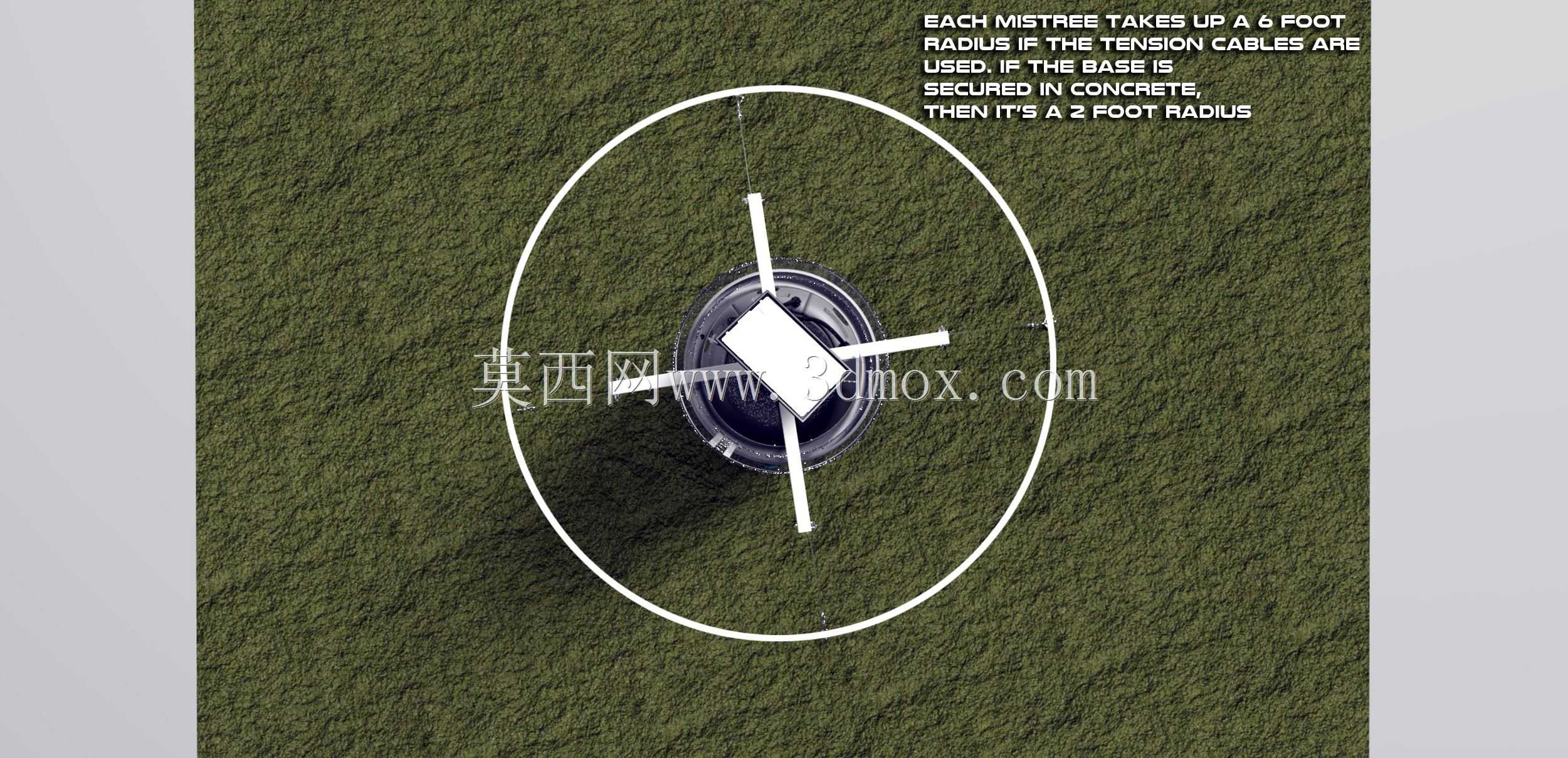

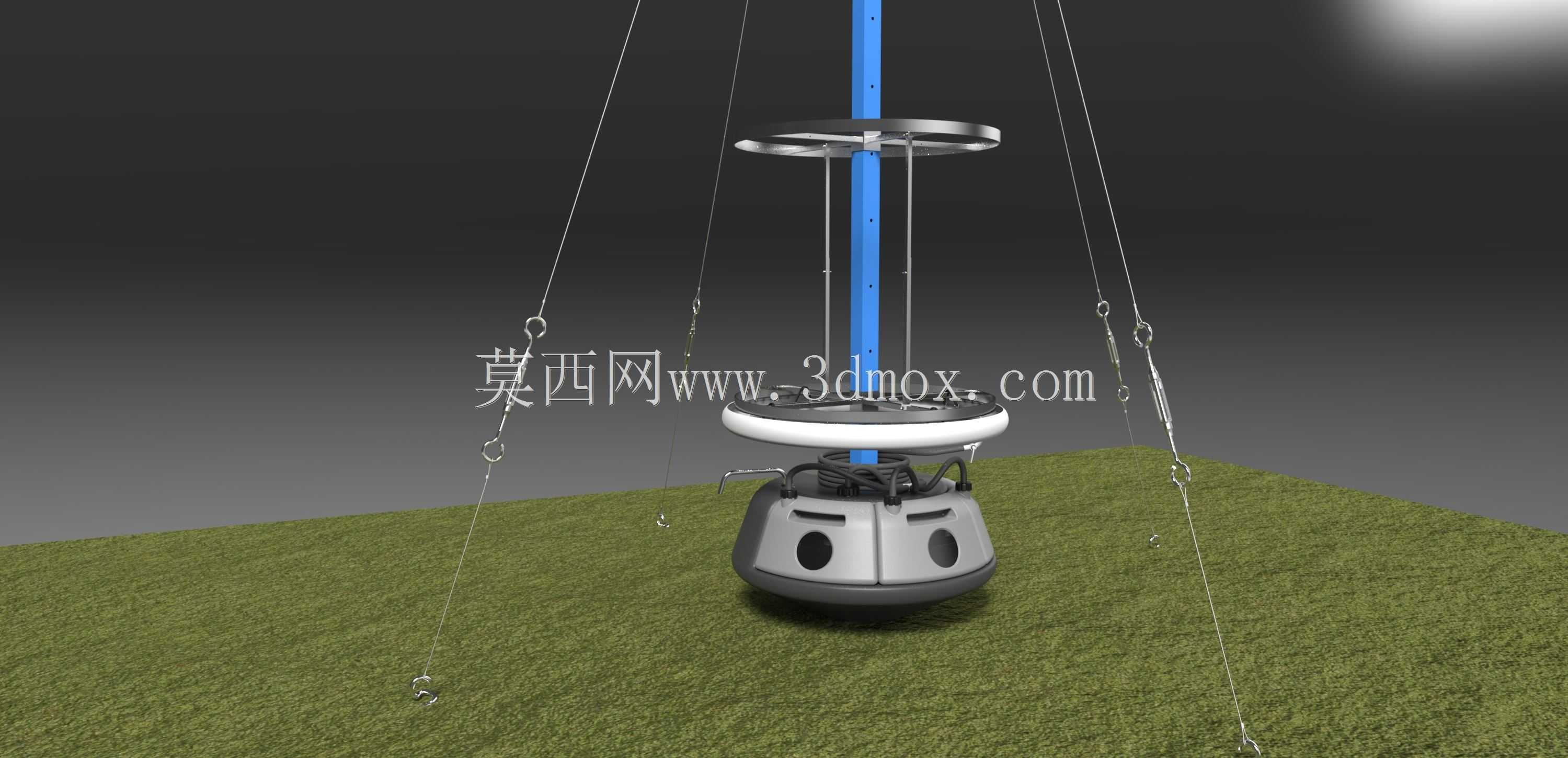

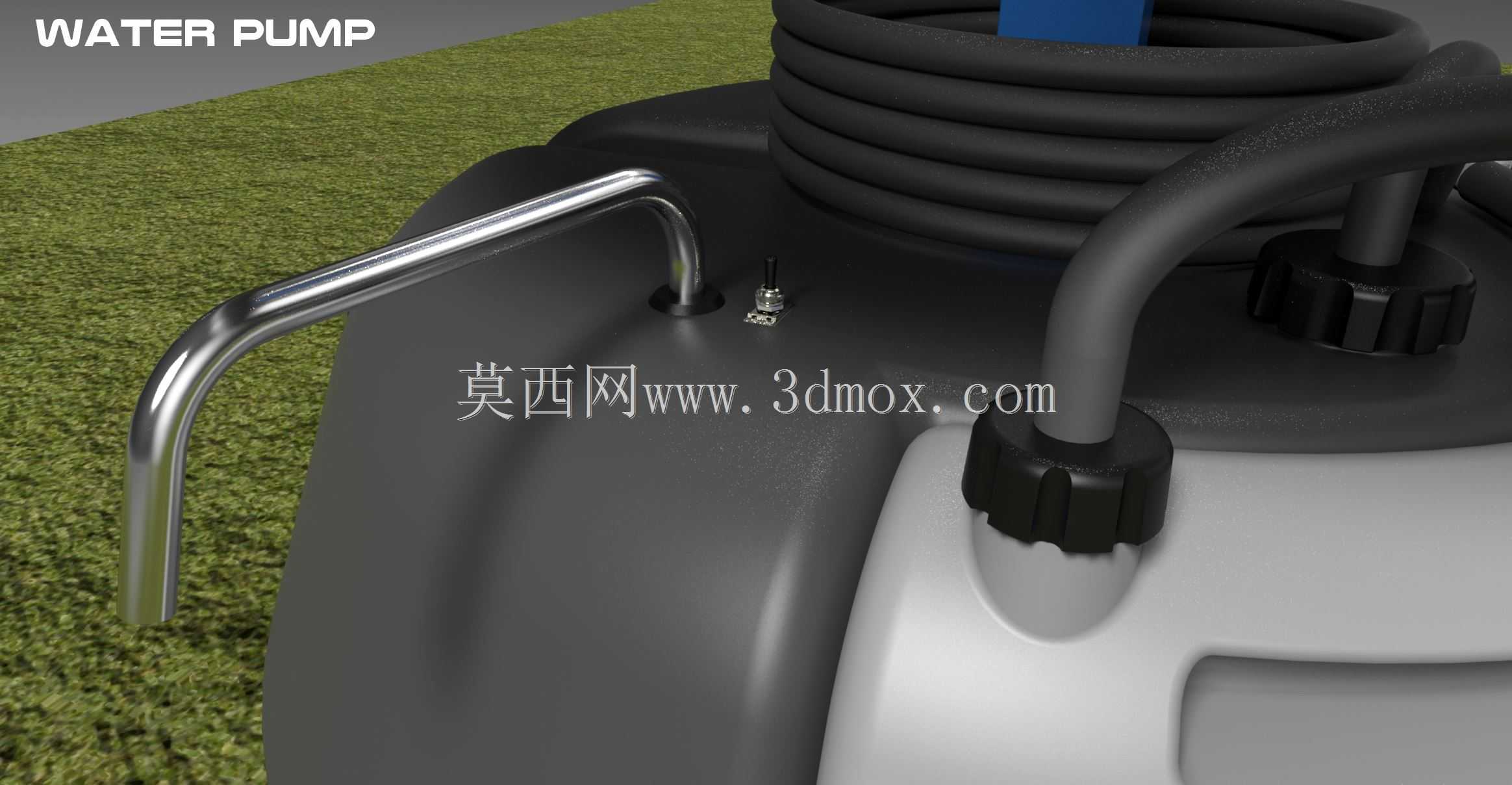

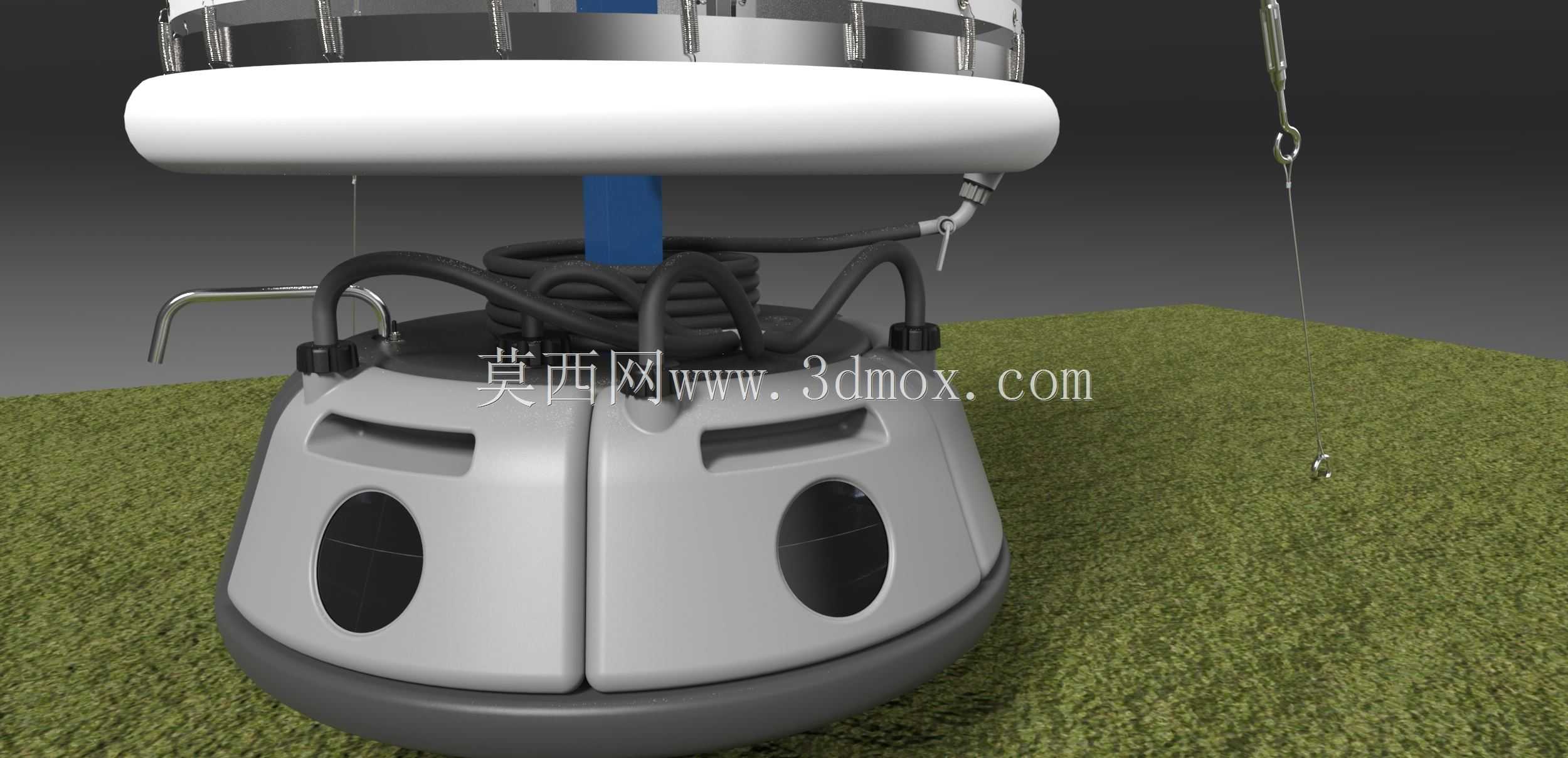

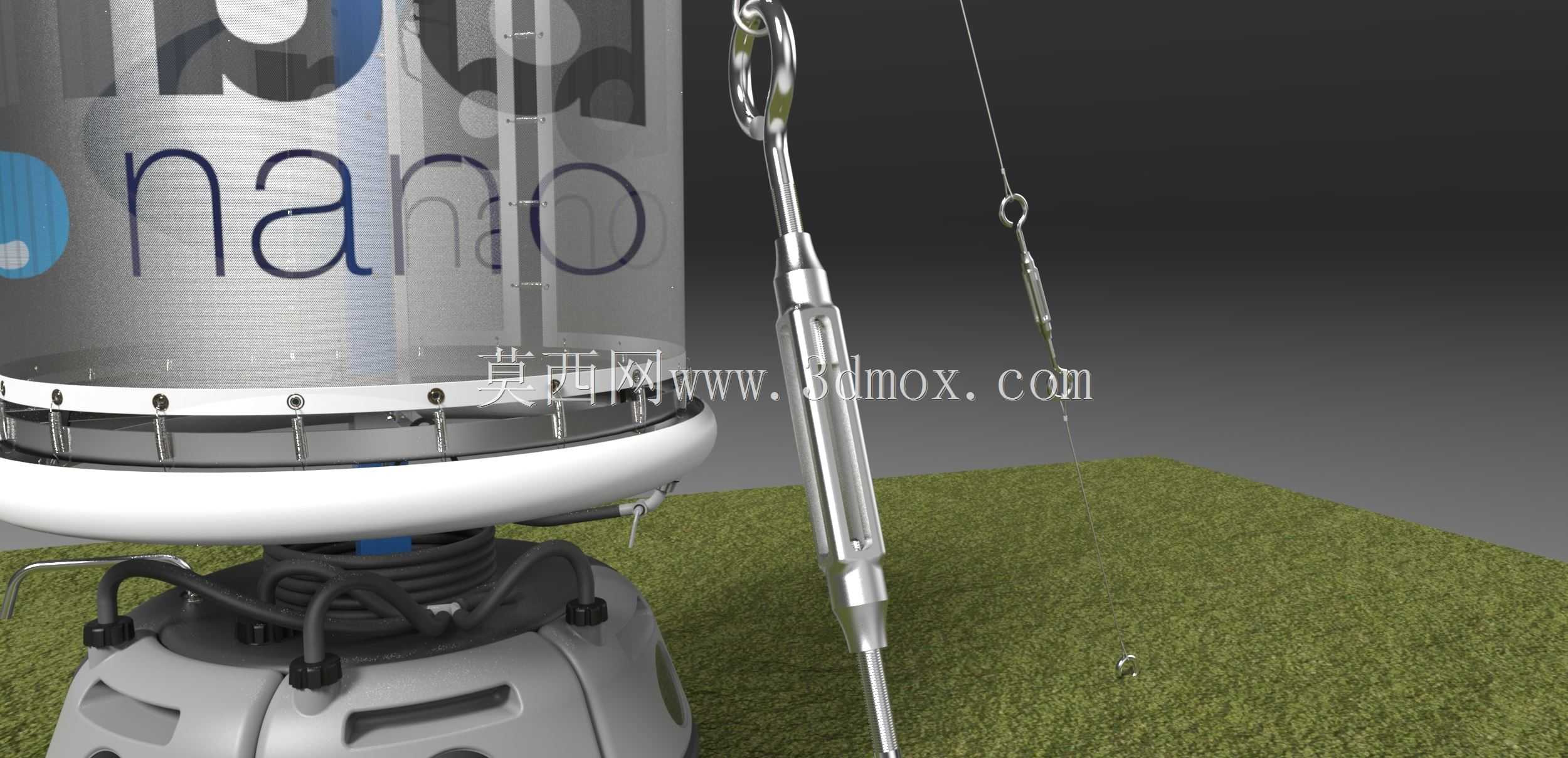

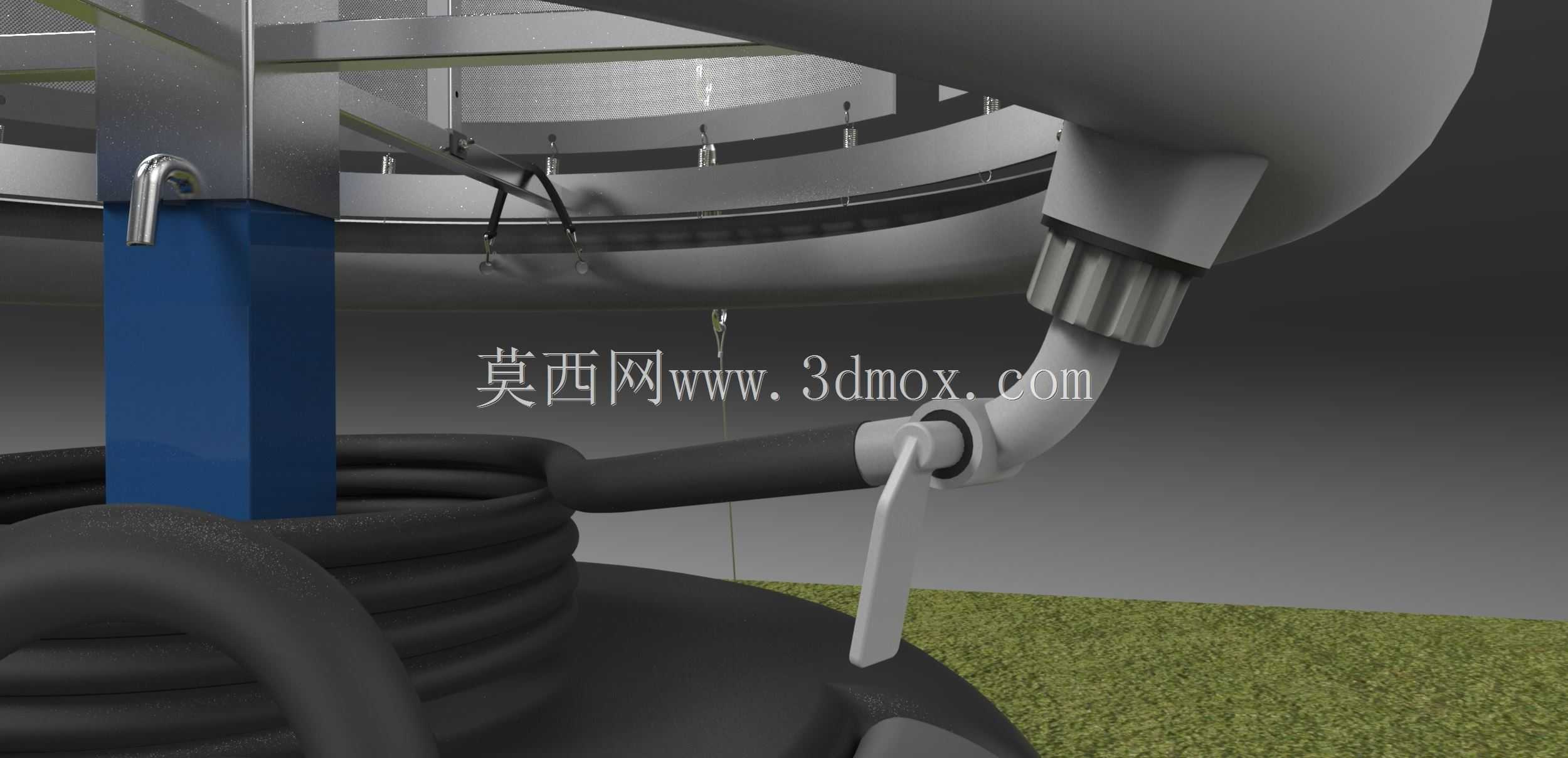

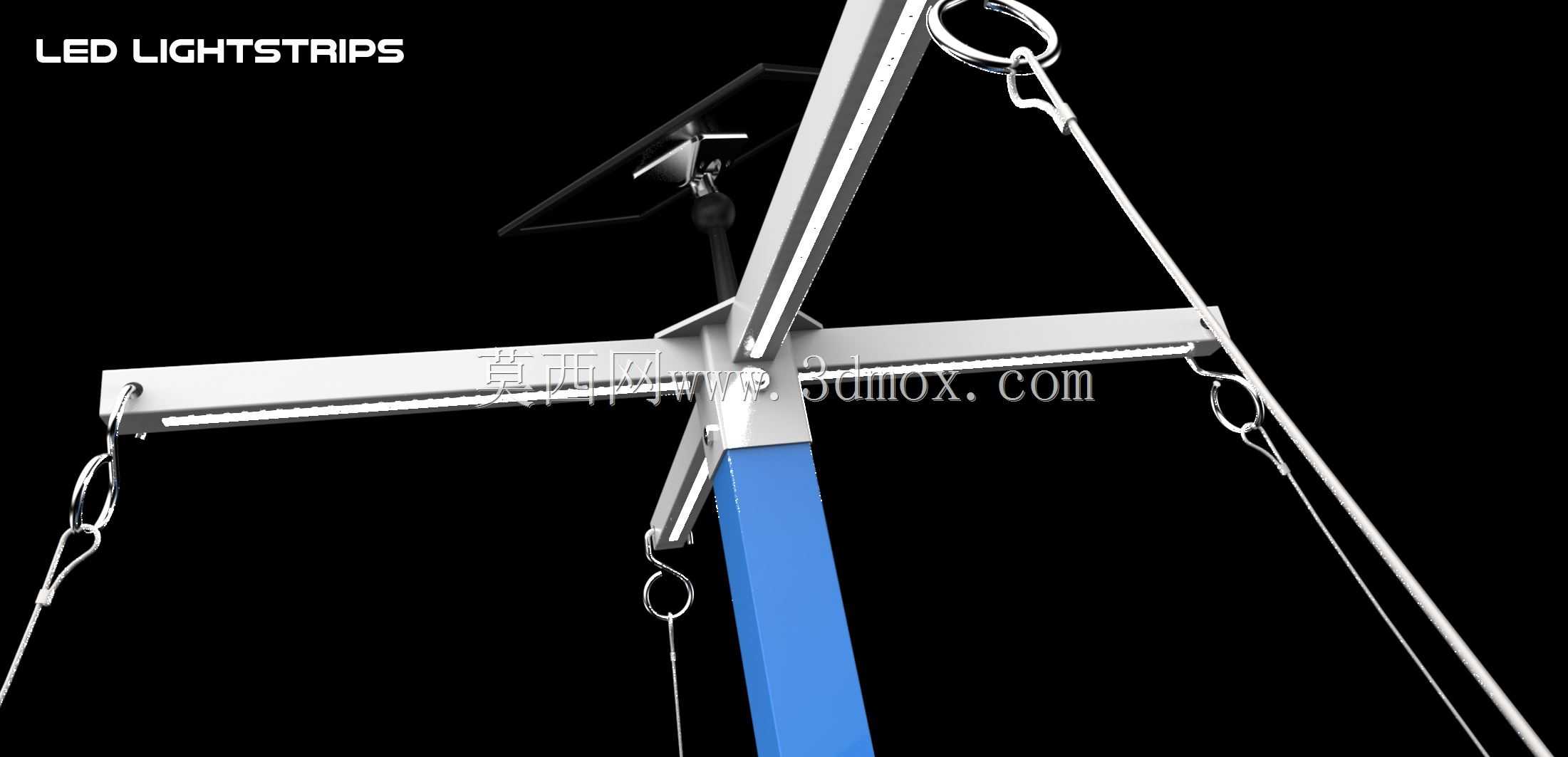

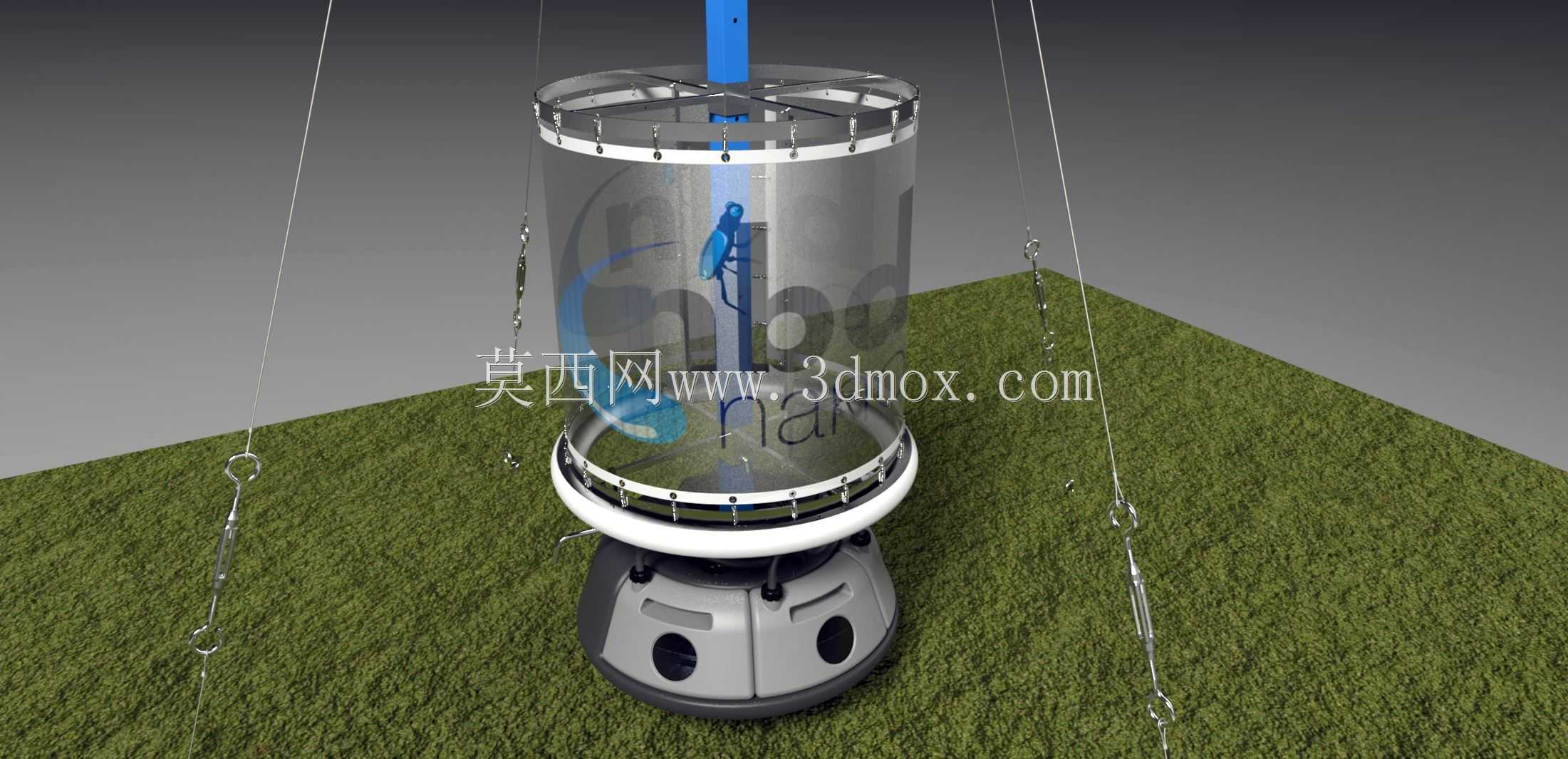

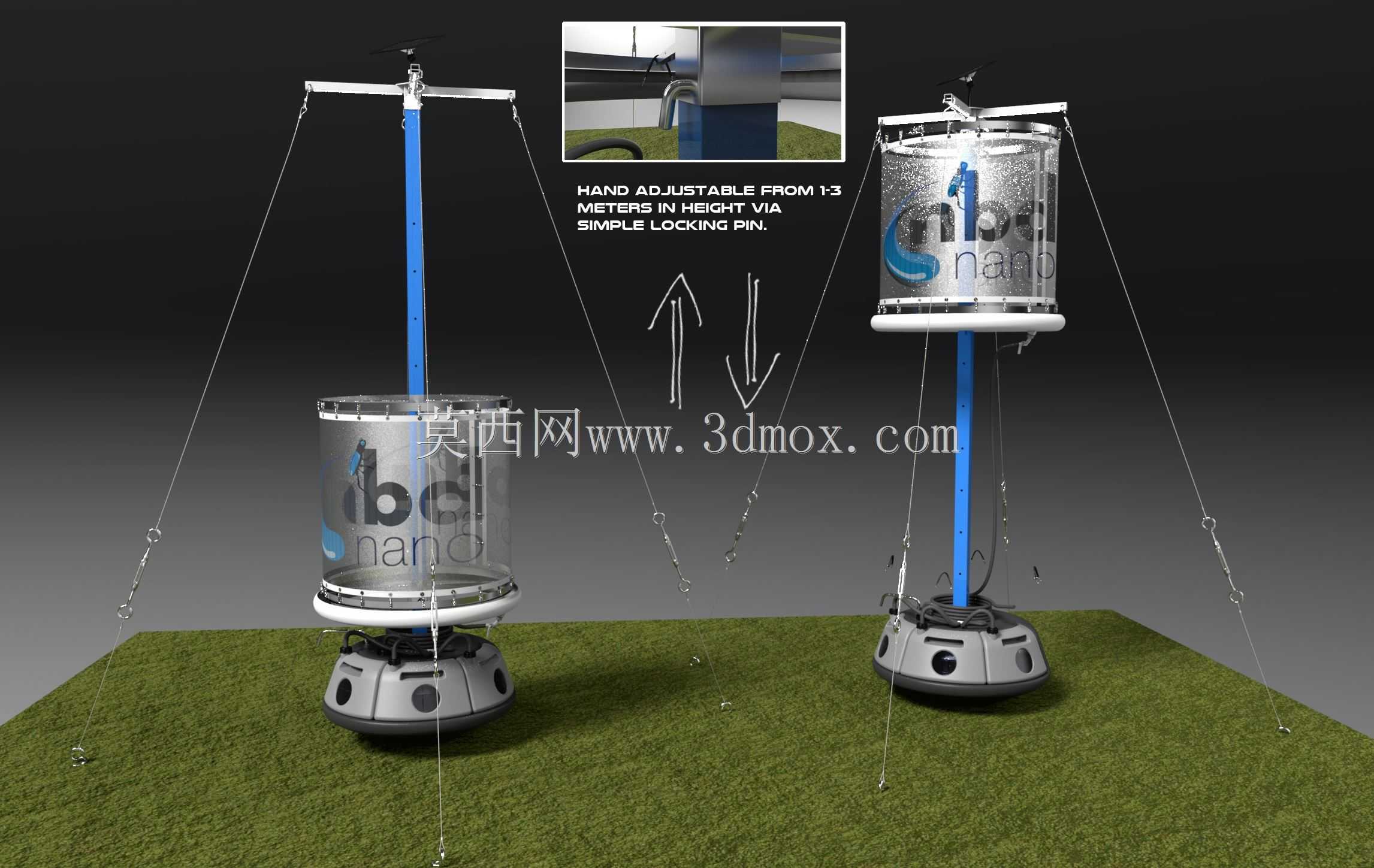

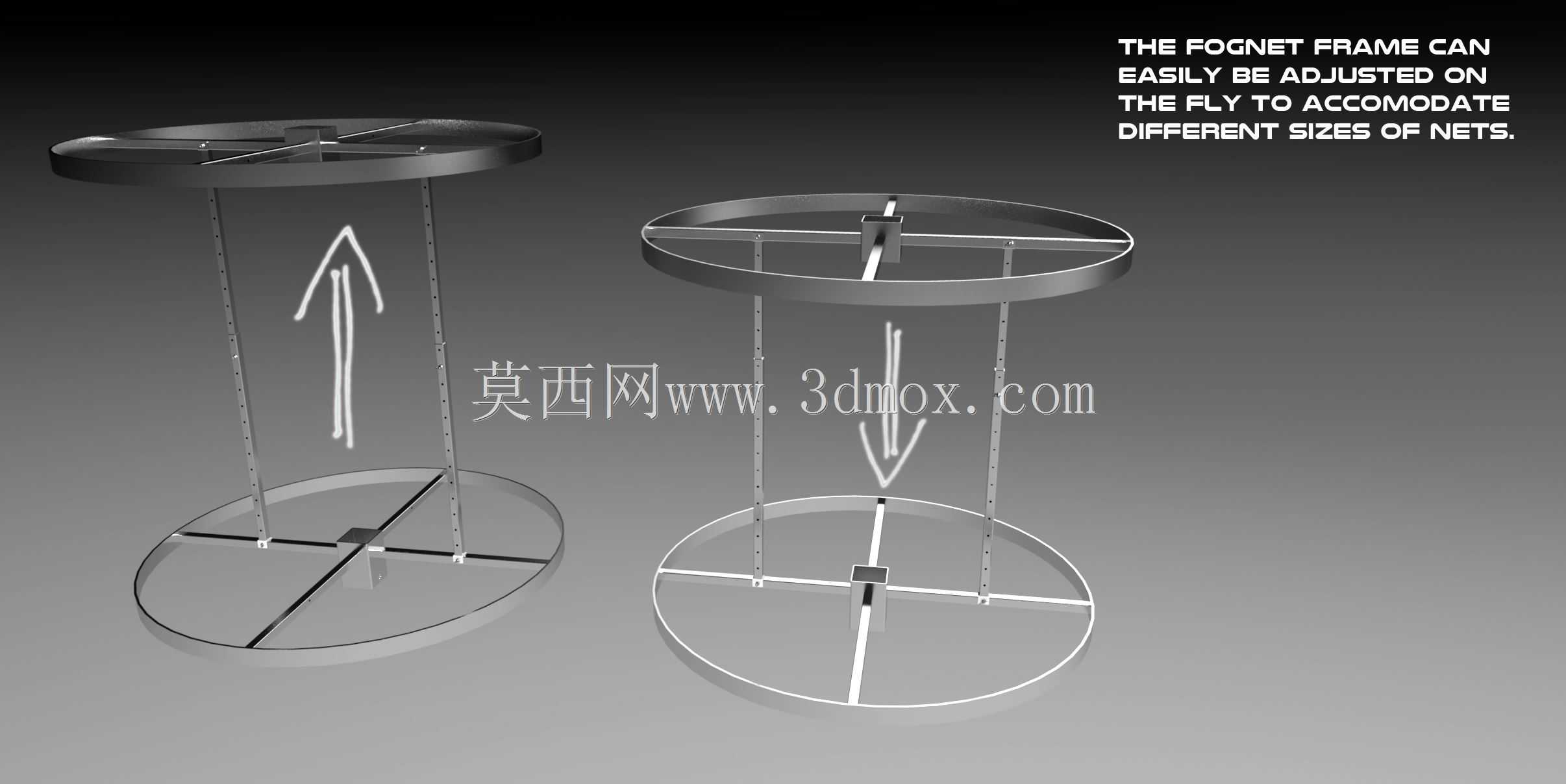

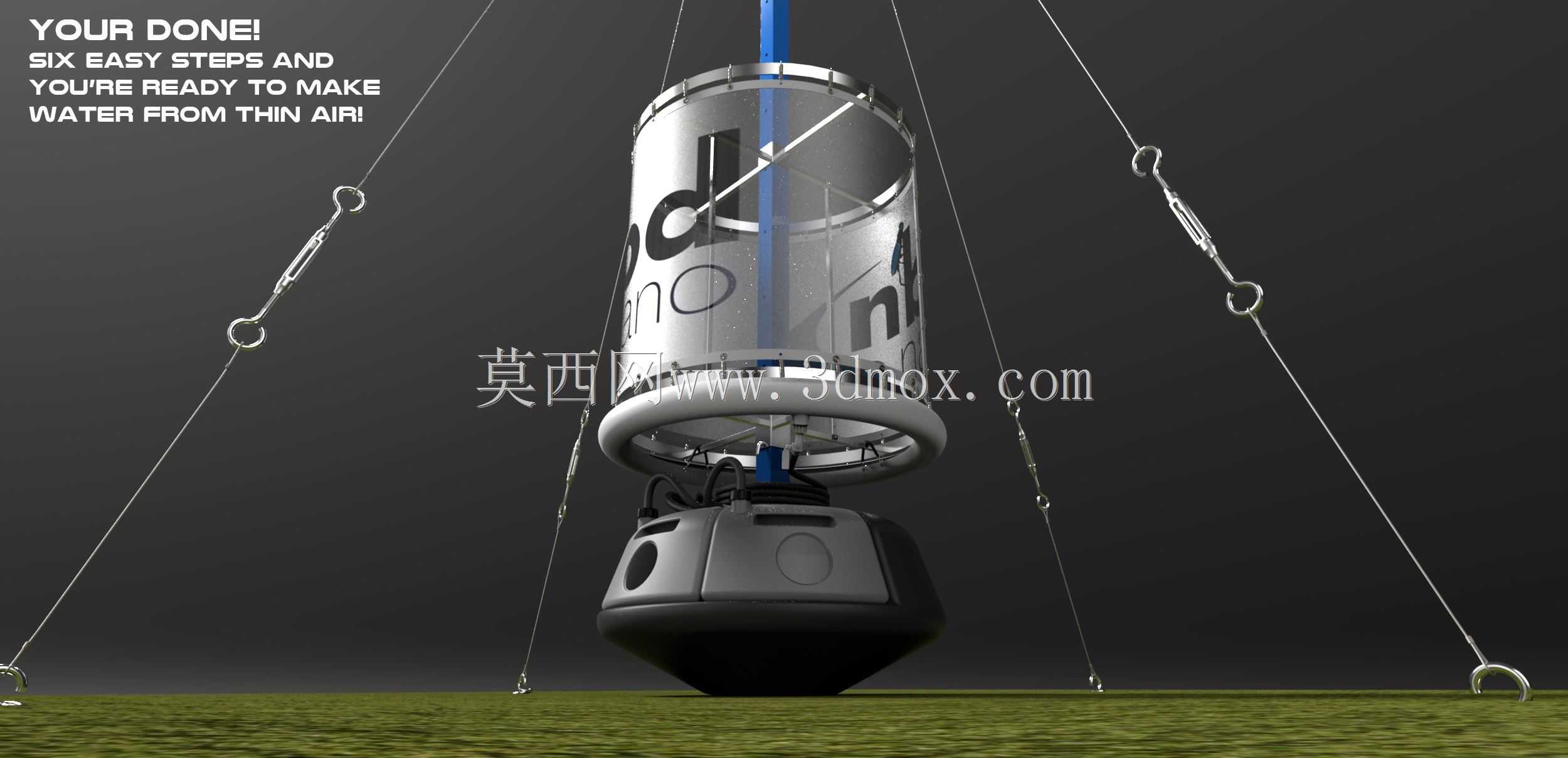

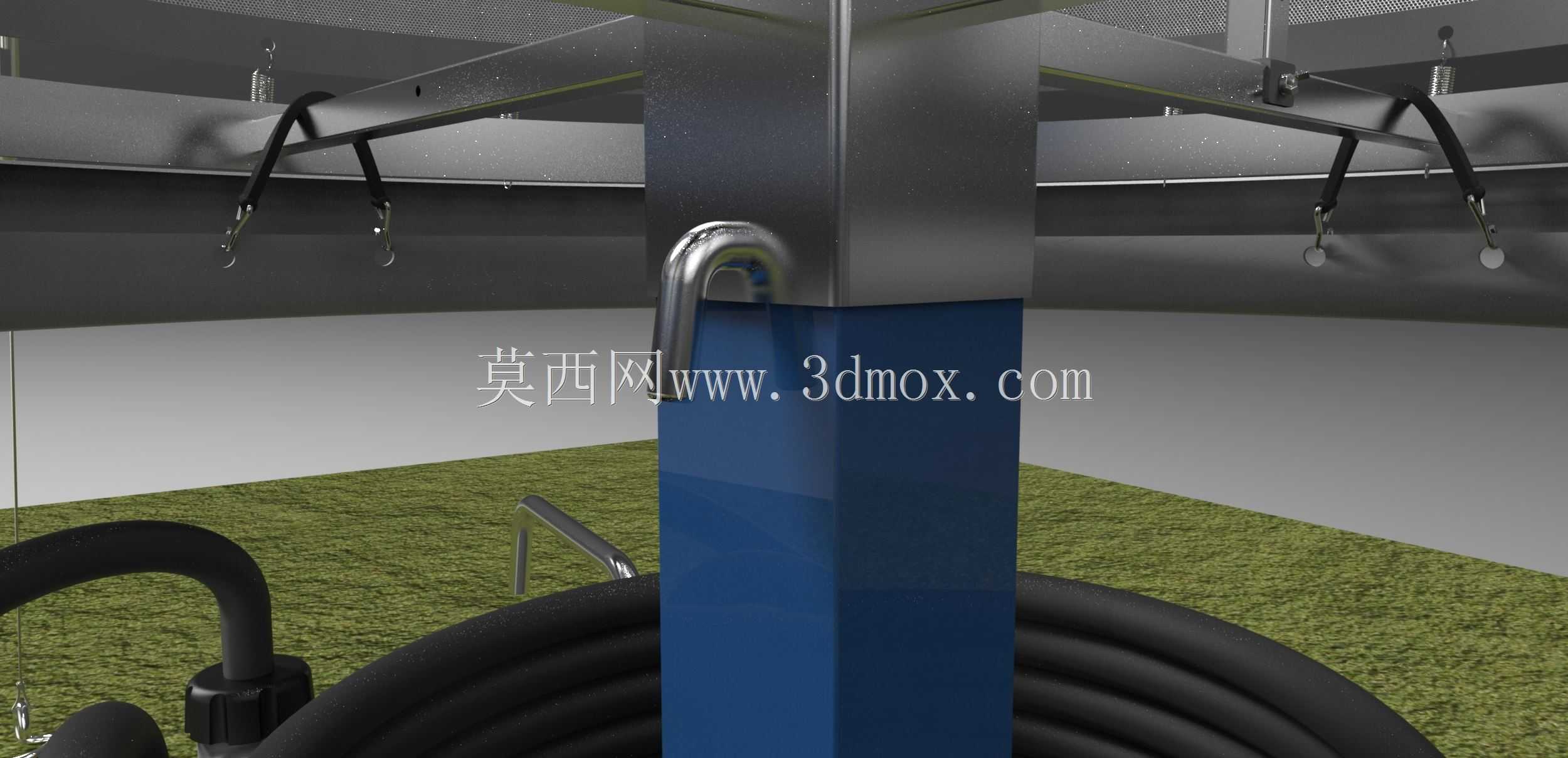

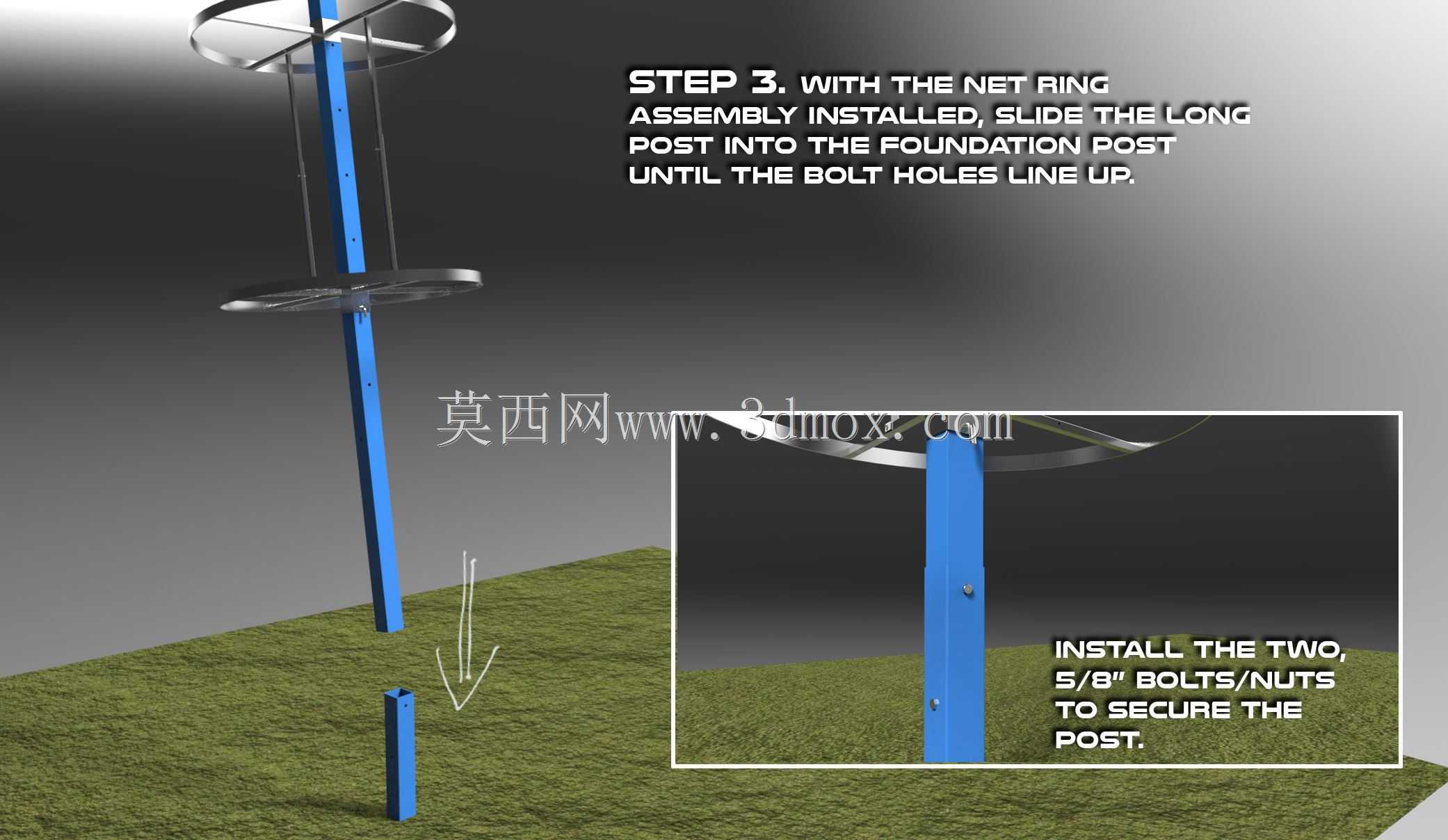

*4-10-2105输入我的最终渲染并上传模型。我只需要完成技术图纸，然后上传。只是想再次重申，Reservoir是一个可选项目，并显示为演示目的，框架设计和圆形网格是这里的主要重点。圆形网允许更大的表面积和更大的风接触从各个方向，但仍然紧凑的大小。。。所有材料都可以从供应商处购买原材料，然后只需要对其进行基本的制造操作，如钻孔、切割和焊接，不需要昂贵的专业操作。水槽可通过加热和弯曲塑料管道制成。所有的硬件都可以很容易地从硬件供应商那里买到。这里显示的网络半径为2英尺，宽度为4英尺，总面积约为56平方英尺。显然，一旦网从框架上取下，它就可以折叠起来或卷起更紧，以便运输。*4-08-2015I改变了较低的储液罐，并设计了三个移动式罐，如果需要的话可以取下。储液罐不再永久安装在柱子上，我加了一个槽，这样它就可以从柱子上滑出来进行维护和更换等。。很明显，大型水库不是必要的，因为任何一个旧水罐都会这样做，但我的设计方案只是试图说明一些可能的事情。更多更新。2015年6月4日*我有一点业余时间，所以为什么不提供一个快速的概念…我的设计意图是这个项目的重点是简单（组装，材料等）。最大化每个脚印的表面积和美观，因为它们将大量安装，重要的是，好处不被其他因素，如降低房地产价值等超过。由于美观等原因。我想我应该尝试一个圆桶设计，以最大限度地扩大表面积每个给定的脚印。绝对不要声称自己是凝聚动力学领域的专家，但对我来说，这种设计似乎是可行的，也许NBD可以插话，这样的东西是否会或多或少有效地捕捉雾，有没有任何缺点，以这种格式的表？从技术上讲，您可以在每个区域安装更多的板材，而无需担心风向。。。。。？？？？该框架是所有热轧钢管，标准尺寸，环持有雾网将由铝和焊接在一起的一部分，制造套件，他们的高度是可调的，以及他们的整体位置相对对方，这意味着你可以很容易地改变大小（高度）的网的位置，在飞不重建框架。网是简单地举行与弹簧张力，一个铁丝锁可以通过孔眼的增加安全。我已经设计了一个集成的，永久性的蓄水池系统（一个可拆卸的蓄水池仍然可以使用），这将是旋转模塑的，它位于底座上（没有显示软管，将被添加）。水库将有一个简单的电动泵，由隐藏在钢管中的电池供电，并由结构顶部的小型太阳能电池充电。整个建筑高16.5英尺，由四根张力索支撑。雾网桶可以很容易地用手从离地1-3米高的地方移开，然后锁回室内地方。留下来已调谐
