手动驱动立式凸轮执行机构设计

项目分类:通用机械零部件 发布时间:2021-04-23 ID:144809
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计
  • 手动驱动立式凸轮执行机构设计

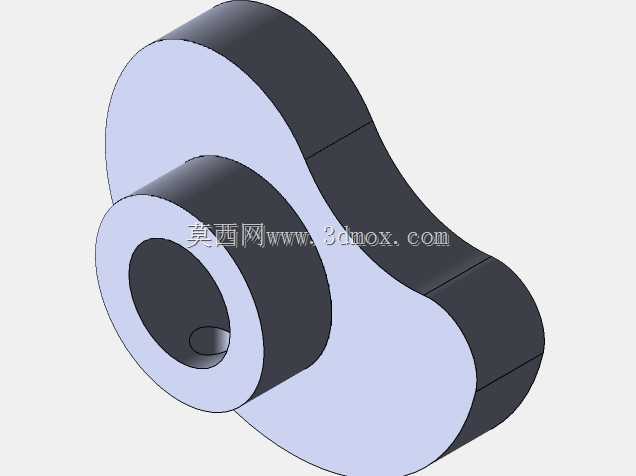

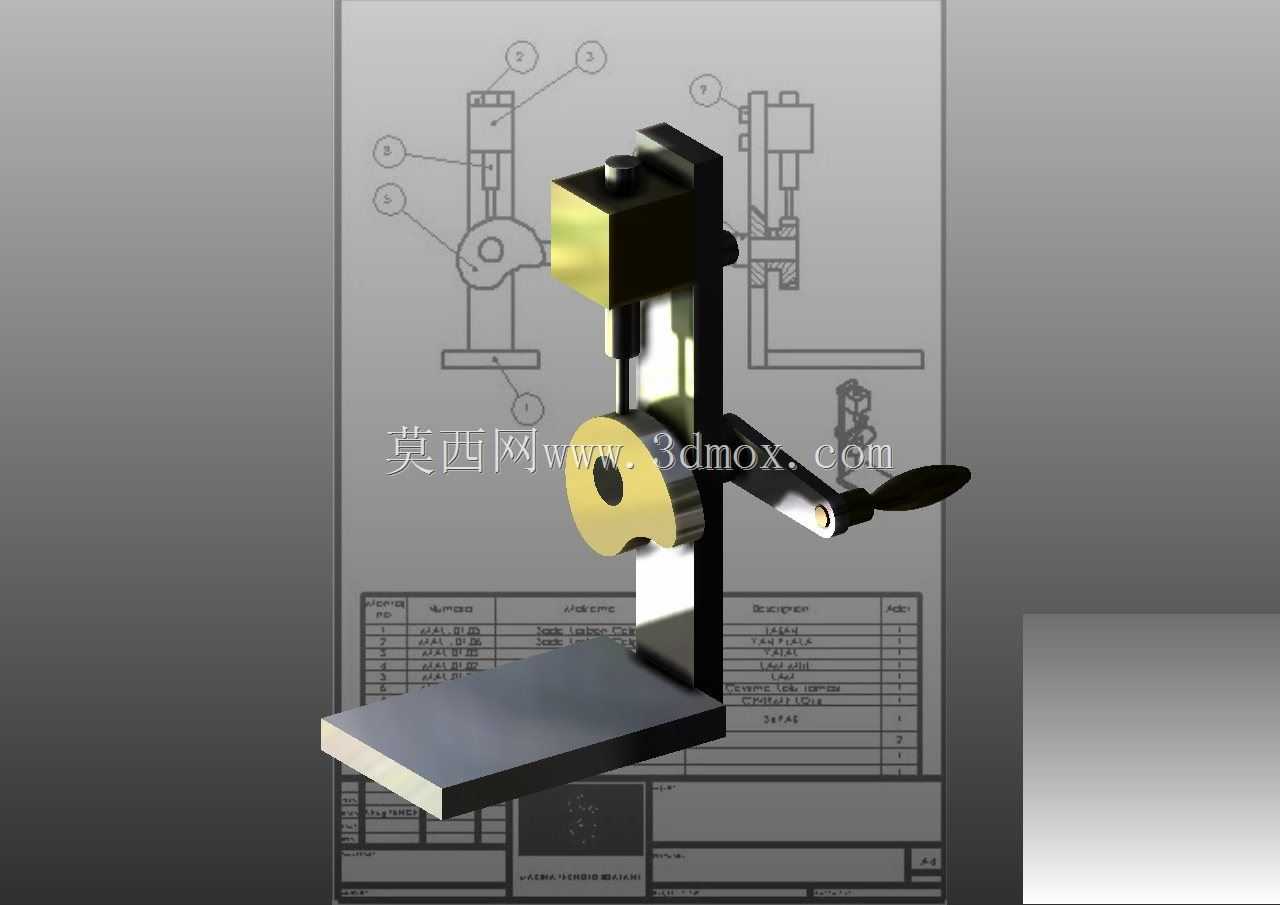

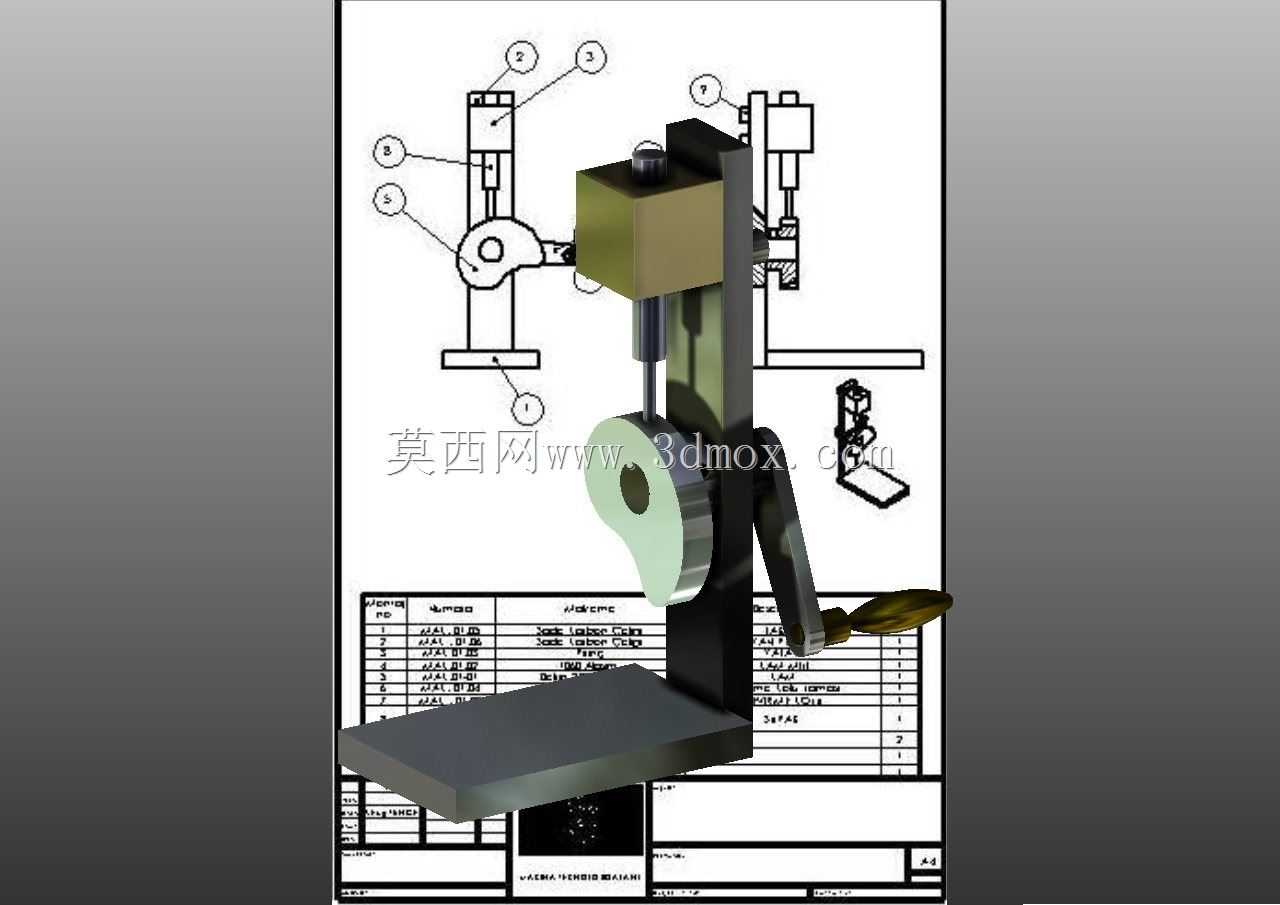

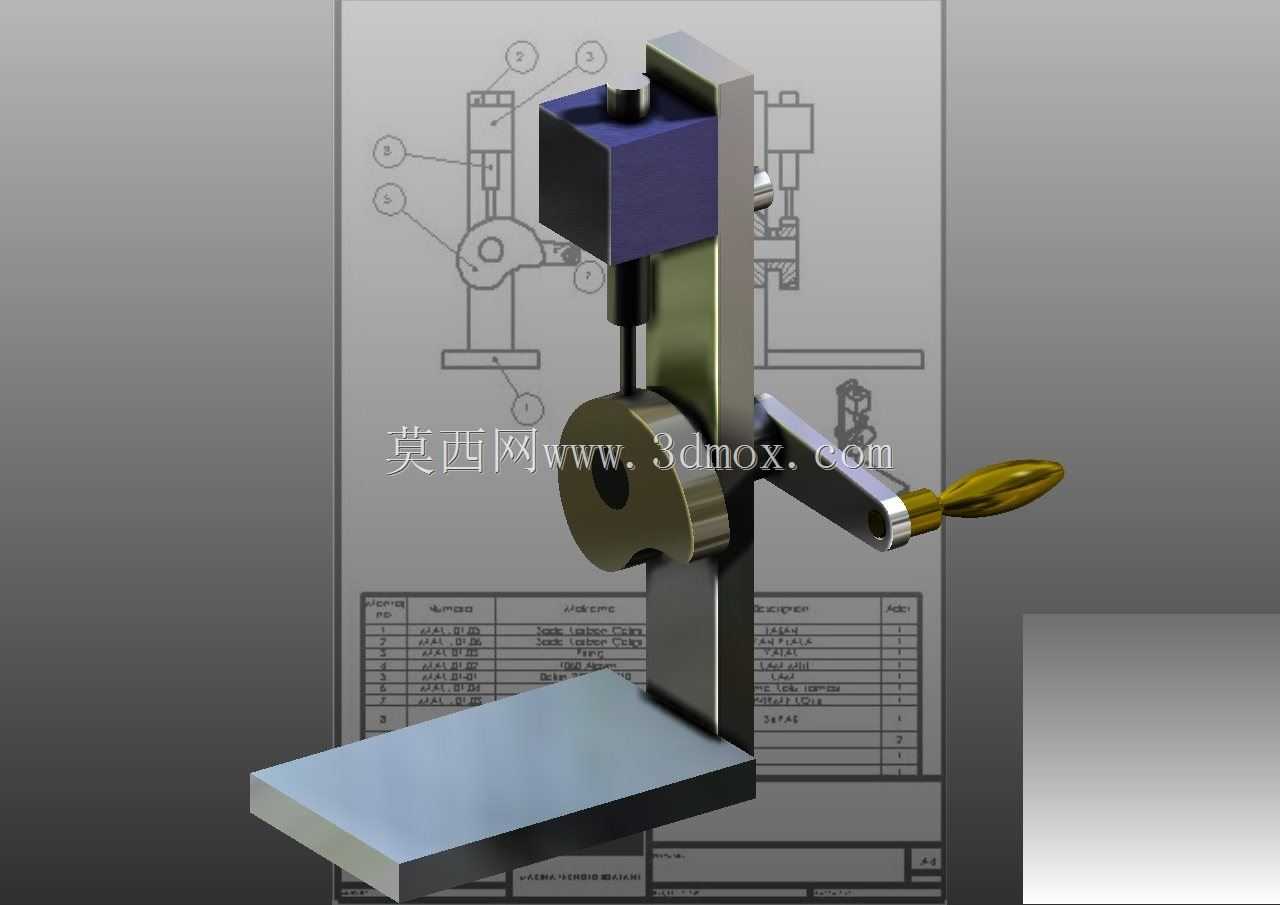

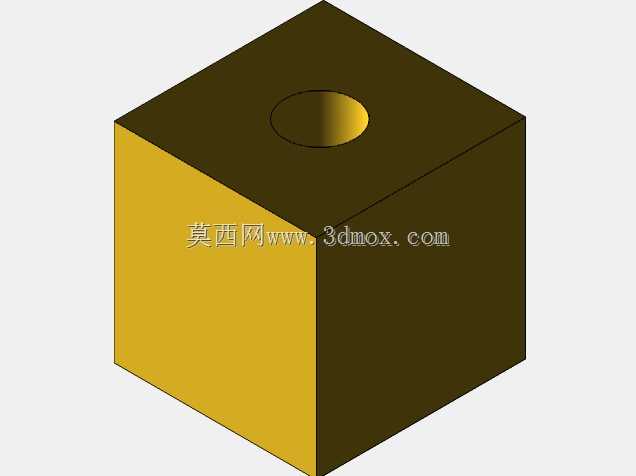

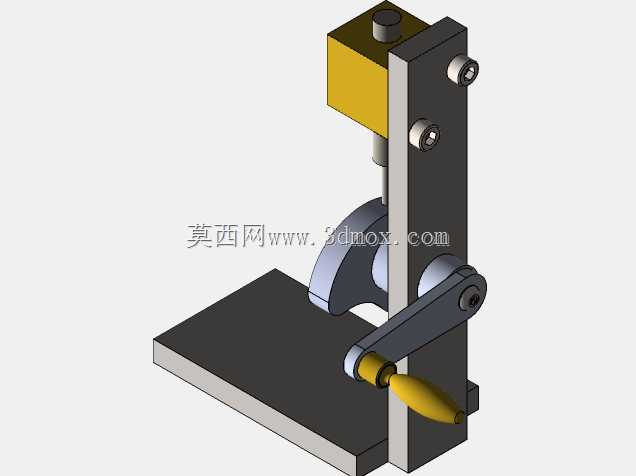

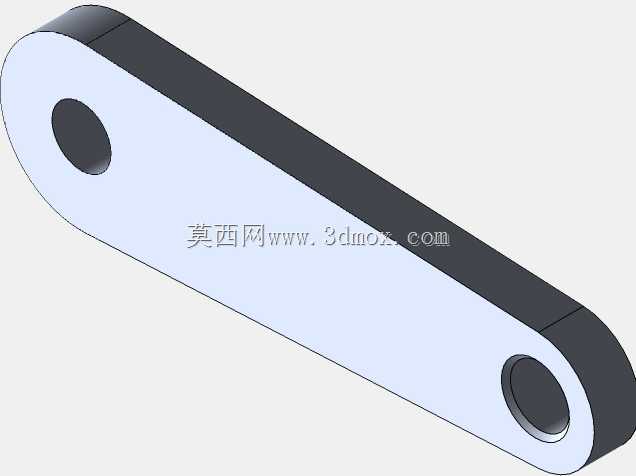

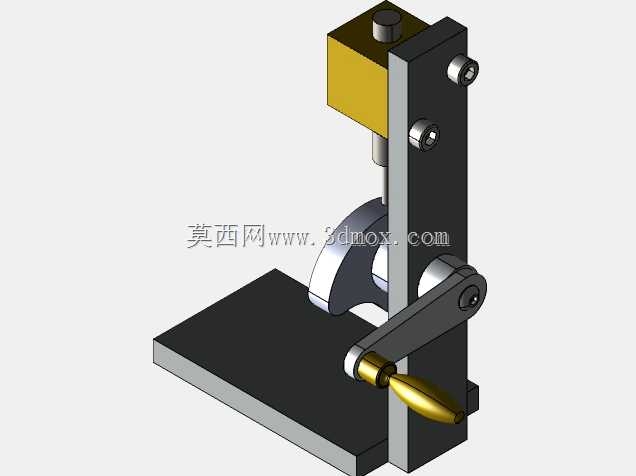

这款手动驱动的立式凸轮执行机构,是面向小载荷间歇作业场景开发的纯机械传动结构,常应用于小型工件压装、软质物料冲孔、简易打标工位以及教学实验演示场景,无需外接气源、电源即可完成可控的直线往复执行动作,适配小型加工工坊、职业院校实训课堂、户外无供电作业场景的轻量作业需求,能够替代复杂的气动、电动执行单元,以极低的成本完成规律性的直线压合、抬升动作循环。从实际用途来看,该机构通过摇臂输入手动扭矩,经凸轮轮廓的型线约束将旋转运动转化为从动压头的垂直方向直线往复运动,操作人员可通过控制摇臂的转动角度与转速,灵活调整压头的下压行程、下压速度以及保压时长,针对不同厚度的工件、不同压合力度的作业需求,无需更换核心零件即可完成适配,在小型零件的铆接、纸质标签压印、薄型板材校形等轻量作业中,能够提供稳定可控的直线输出力,避免气动元件压力波动、电动元件行程限位复杂的问题。从功能特性来看,该机构采用立式悬臂布局,底部设置平整的安装基准平台,平台表面预留标准的工件装夹定位孔位,可直接通过螺栓固定在工作台面或者专用机架上,无需额外设计复杂的安装转接结构;凸轮与从动件之间采用直面接触传动,配合导向槽约束从动压头的运动方向,全程无多余传动间隙,压头的运动轨迹完全由凸轮的轮廓型线决定,可根据实际作业的行程需求更换不同轮廓的凸轮件,快速调整下压行程与运动规律,比如需要快速抬升缓慢下压的作业场景,可替换对应偏心轮廓的凸轮,无需改动整体机架结构。设计思路上,整体结构采用模块化拆分逻辑,从下到上依次为基准安装平台、立式支撑立板、凸轮传动组件、从动压头组件、手动摇臂输入组件,各个组件之间通过定位销与标准螺栓连接,拆装维护无需专用工具,日常使用中仅需定期在凸轮与从动件的接触面、压头导向面添加润滑脂即可保证传动顺畅;支撑立板采用加厚板材设计,抵消压头下压作业时产生的侧向弯矩,避免长期使用后立板变形导致压头运动卡滞;摇臂位置设置在机构侧方,符合人工操作的人机工程学高度,操作人员站立状态下即可轻松转动摇臂完成作业,无需弯腰或者抬臂操作,降低长时间作业的疲劳感。外形尺寸与安装边界方面,该机构整体占用空间紧凑,底部安装平台的长宽尺寸适配常规小型工作台的安装范围,立式布局的高度控制在单人操作的舒适区间,安装时仅需保证底部平台与安装基面完全贴合,预留摇臂转动的圆周操作空间即可,无需额外预留侧面的维护拆装空间,所有连接紧固件均可从机构正面完成拆装操作,可直接集成到小型半自动生产线的单工位作业单元中,也可作为独立的手动作业台单独使用,适配多种不同的安装场景需求。
