手动型材滚压弯曲成型工装设备

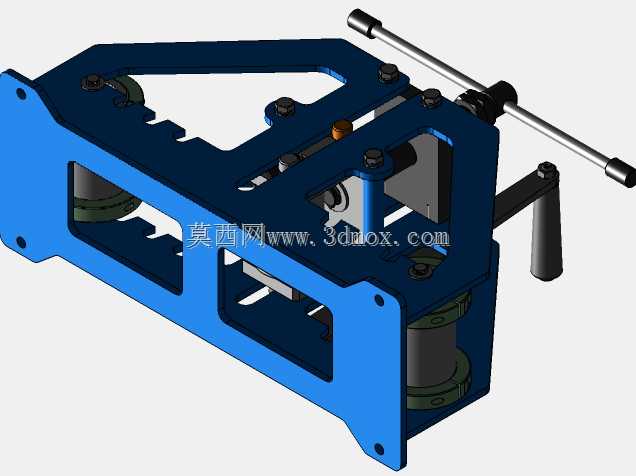

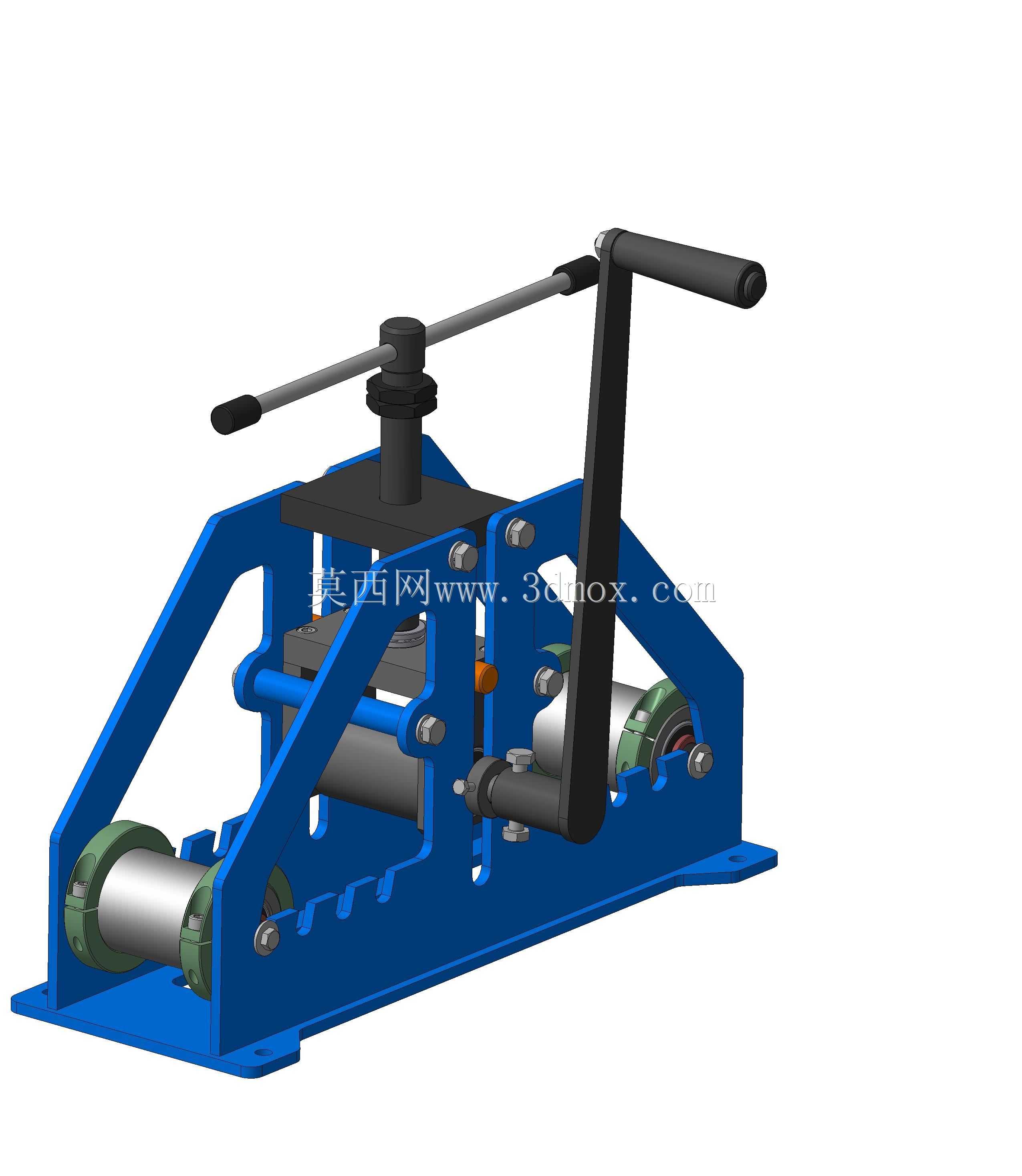

这款手动型材弯曲设备主要面向小型五金加工、户外护栏制作、小型钢结构作坊、铁艺加工门店等场景使用，可完成圆管、方管、小型扁钢等常规型材的圆弧弯曲作业，无需外接电源气源，适合无供电条件的户外现场作业、小批量定制加工场景，能够替代大型数控弯管设备完成小半径、小批量的弯曲工序，大幅降低小型加工场景的设备投入成本。设备整体采用开式三角焊接机架结构，底部设置带安装孔的平板式安装底座，可通过螺栓直接固定在工作台面或者预制的水泥基座上，安装边界规整，无需额外预留复杂的操作避让空间，整体机架采用厚钢板折弯焊接成型，受力部位做了加强筋补强，能够承受手动施压过程中的大扭矩载荷，避免长期使用出现机架变形问题。设备核心弯曲执行机构采用三辊式滚压结构，两个下辊作为支撑承托型材，上辊通过顶部的手旋丝杠结构实现垂直方向的进给调节，可根据型材的壁厚、材质以及目标弯曲半径调整压下量，适配不同规格型材的弯曲需求；侧方配置大长度摇动手柄，通过齿轮减速结构驱动辊轴转动，摇动手柄时即可带动型材在辊轮间缓慢进给，通过连续滚压实现型材的均匀弯曲，避免手动敲击弯折出现的型材表面凹痕、弯折角度不均、壁厚变形等问题。辊轮部分采用可拆卸式结构设计，可根据待加工型材的截面形状更换对应型面的辊轮，适配圆管、方管、六角钢、扁钢等不同截面型材的加工需求，辊轮边缘做了圆角过渡处理，弯曲过程中不会刮伤型材表面的涂层或者金属表层，保证加工后型材的外观完整性。设备的操作端做了防滑处理，顶部的调节手轮、侧方的摇动手柄都包裹了防滑胶套，长时间操作不易打滑，操作力度符合人体工程学设计，单人即可完成上料、调节、弯曲的全流程作业，无需额外辅助人员。设备整体结构紧凑，所有传动部件都做了外露防护设计，既方便日常加注润滑油维护，也避免衣物、工具卷入传动结构造成安全隐患，整体维护成本极低，仅需定期在齿轮啮合部位、辊轴转动部位加注润滑脂即可长期稳定使用，非常适合小型加工场景的日常型材弯曲加工作业，能够完成护栏弯弧、铁艺造型、小型框架弯圆等多种常规加工需求，弯曲后的型材弧度均匀，无明显褶皱、变形问题，加工精度能够满足民用五金、小型钢结构件的加工要求。
