滑板分层式压缩成型模具结构设计

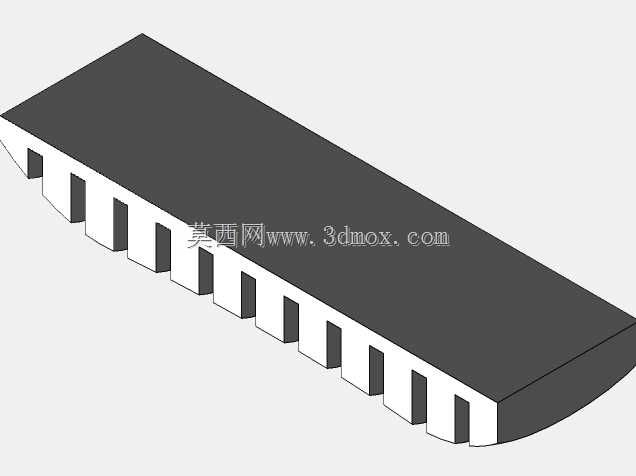

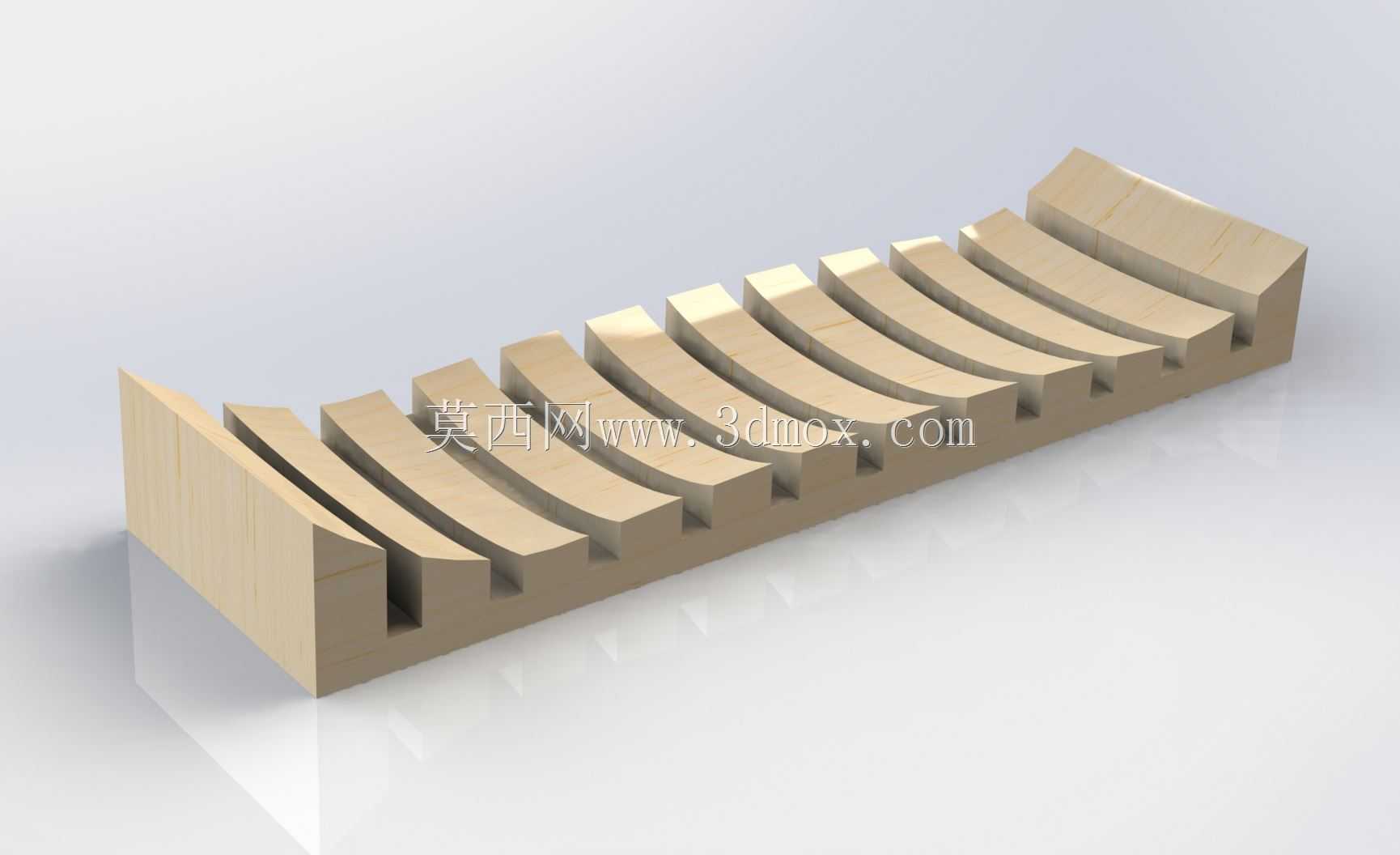

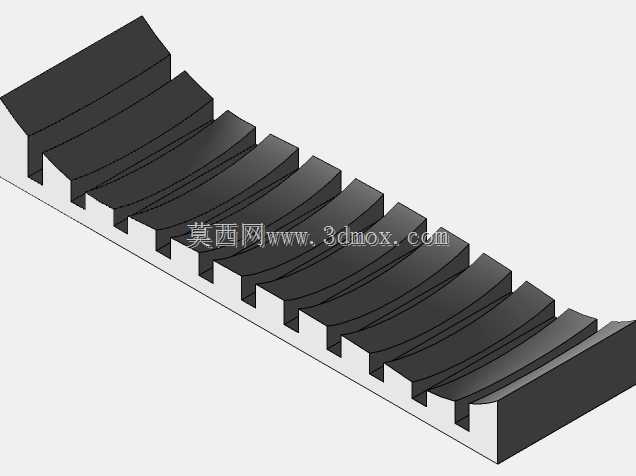

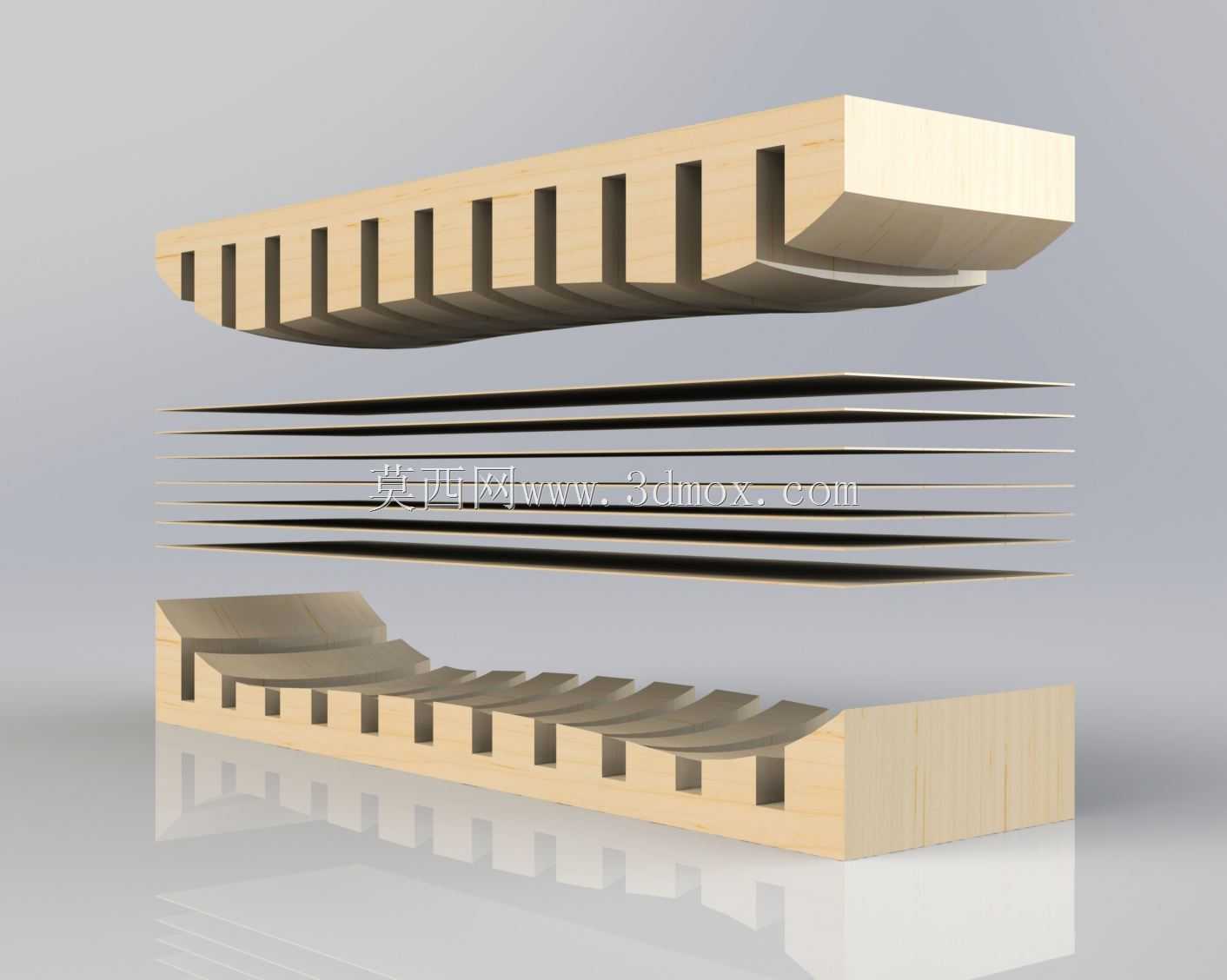

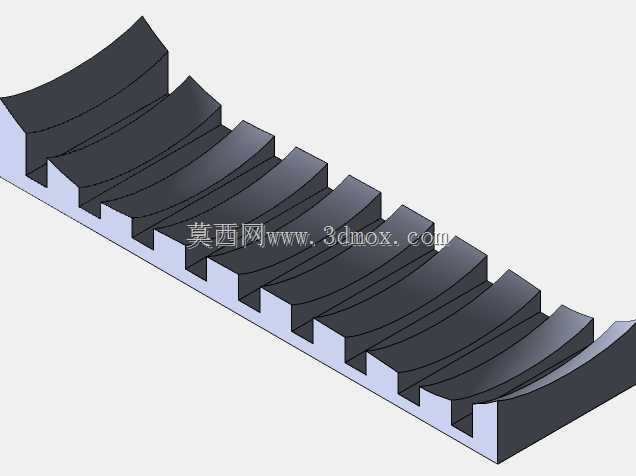

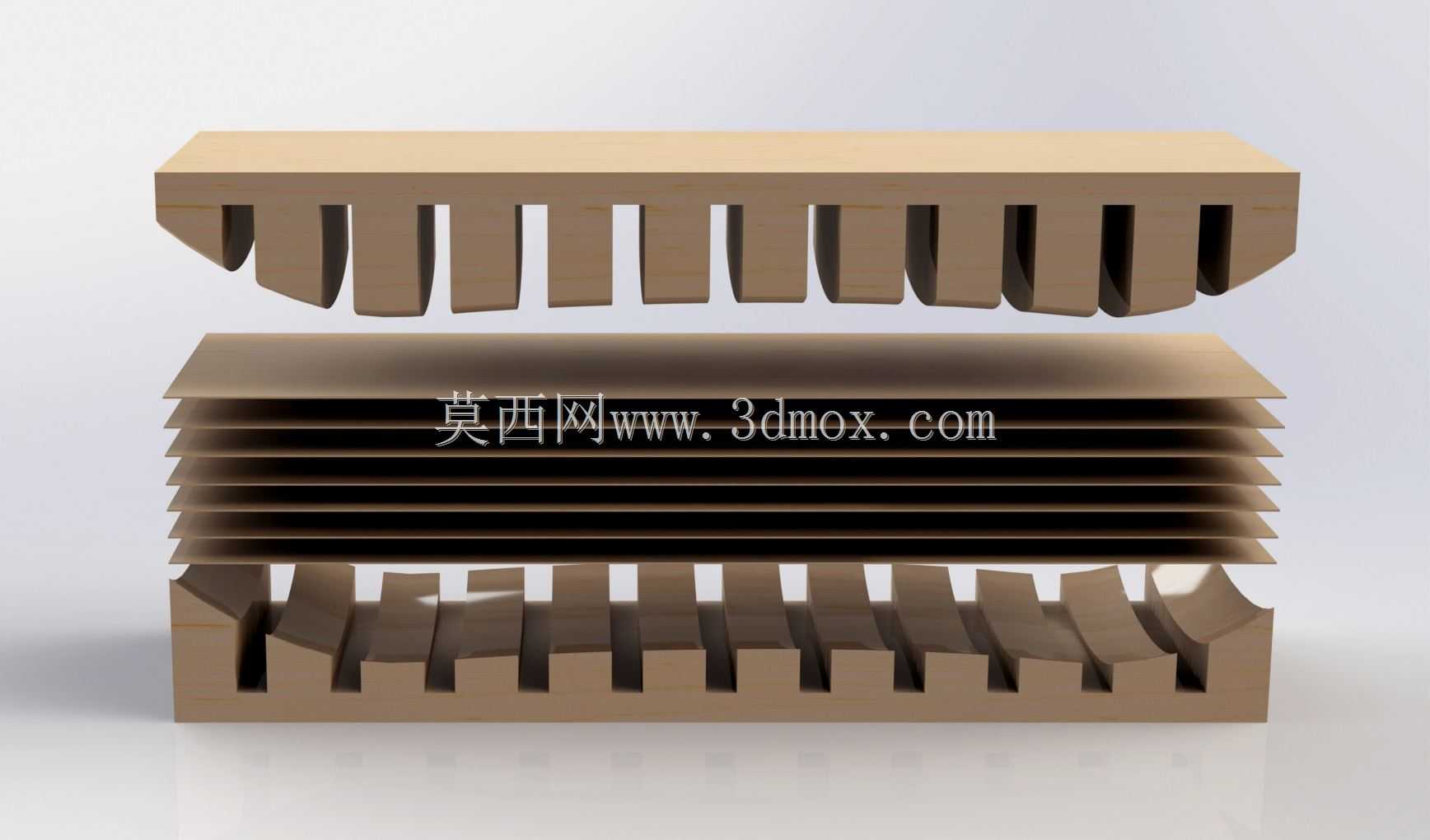

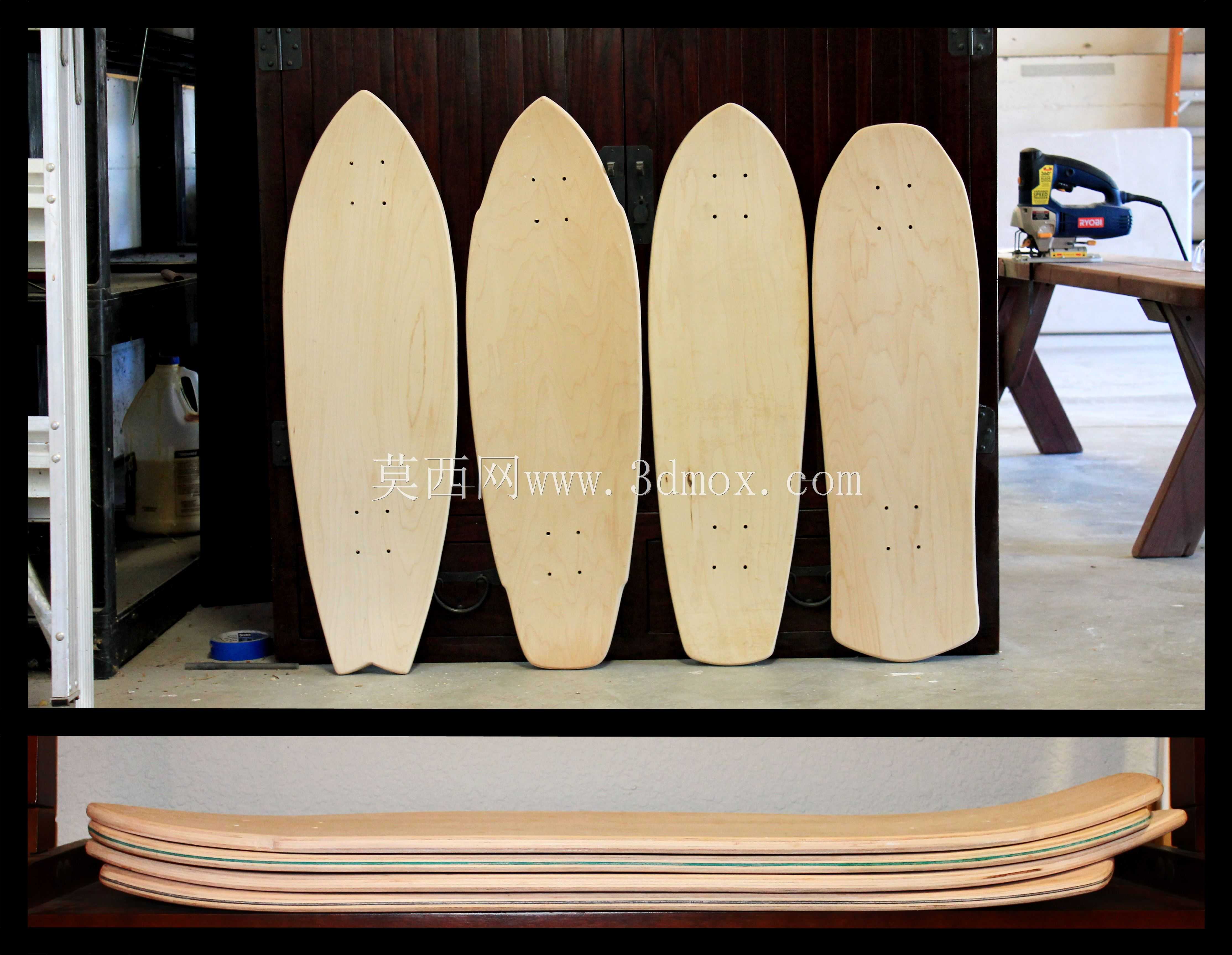

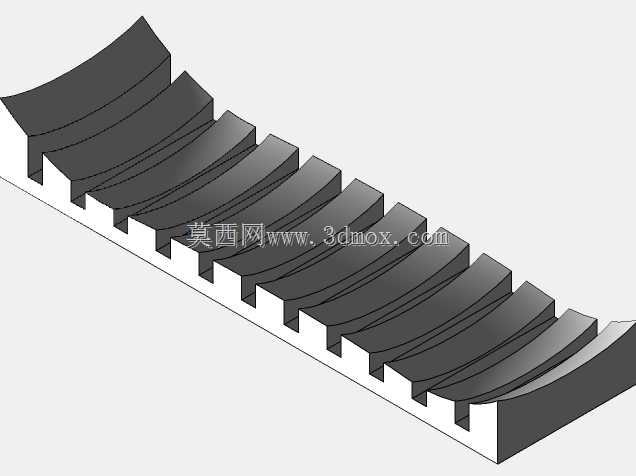

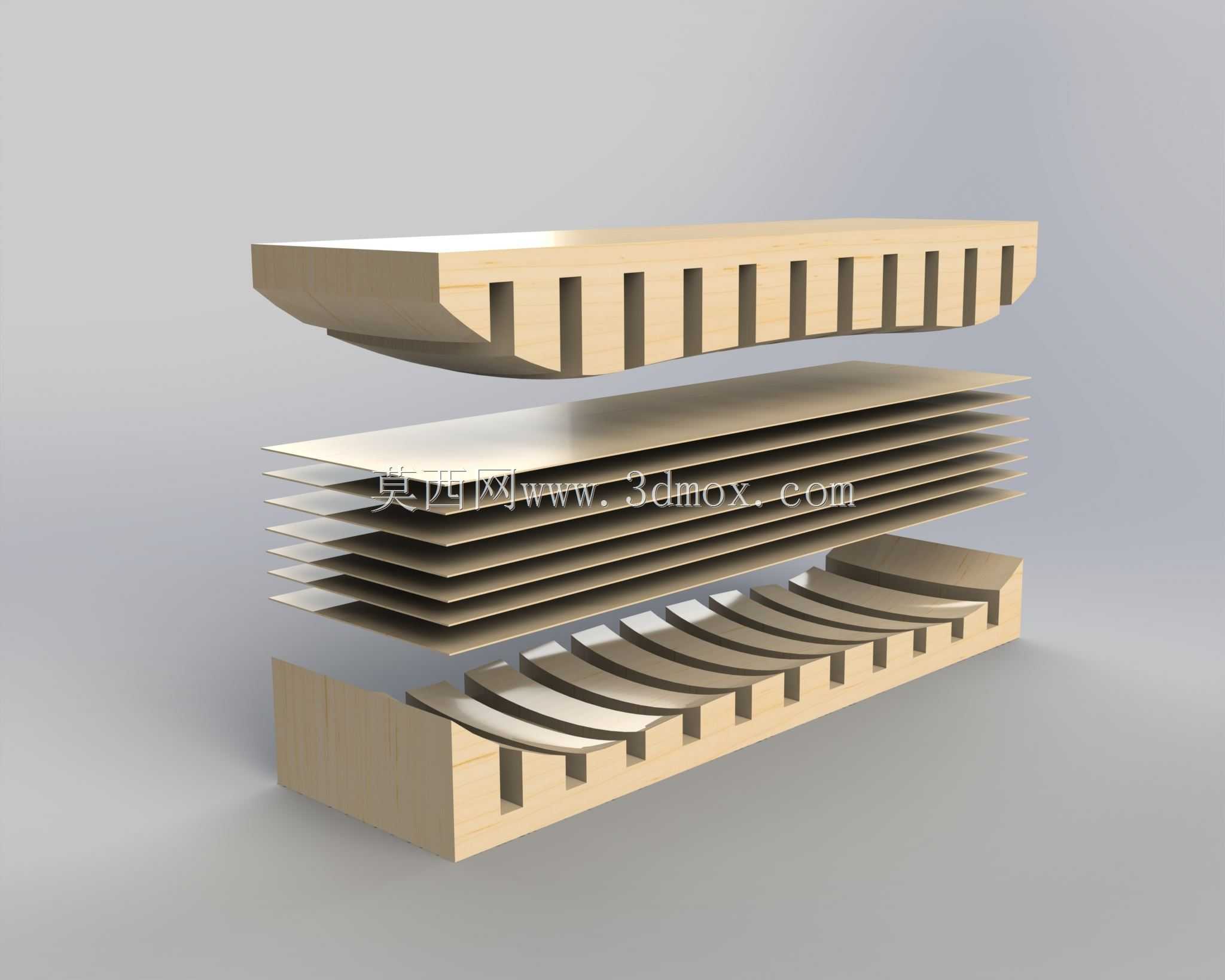

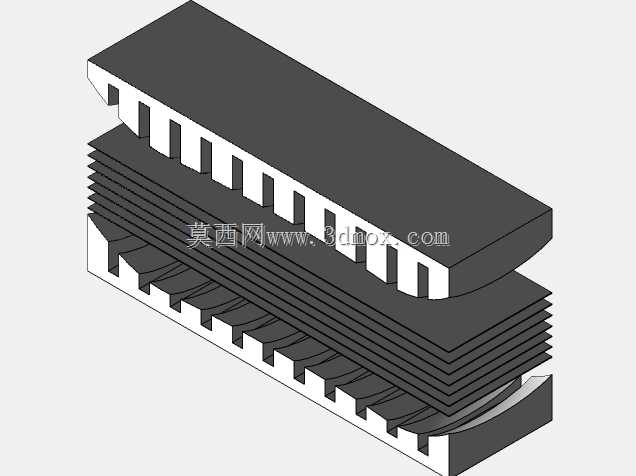

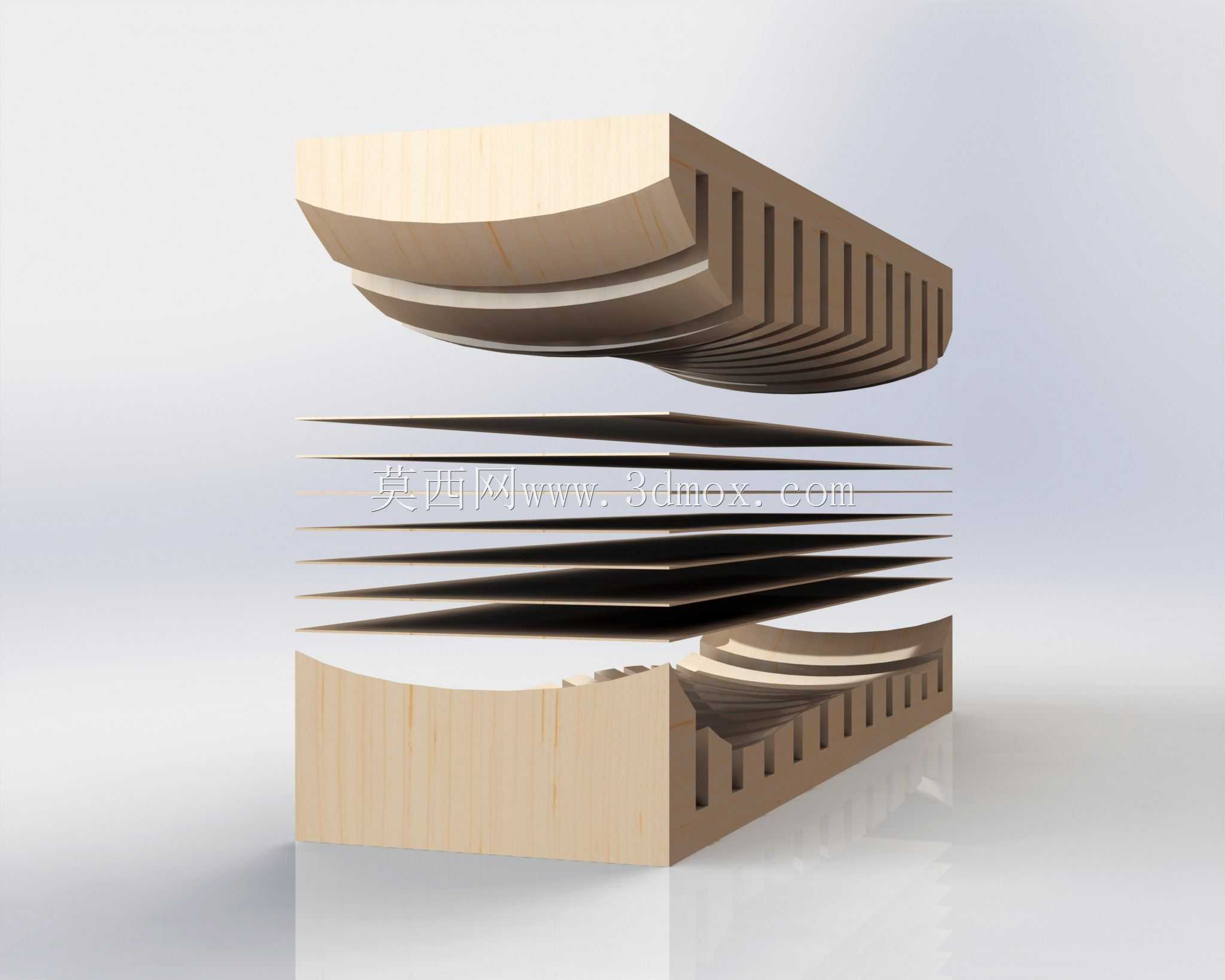

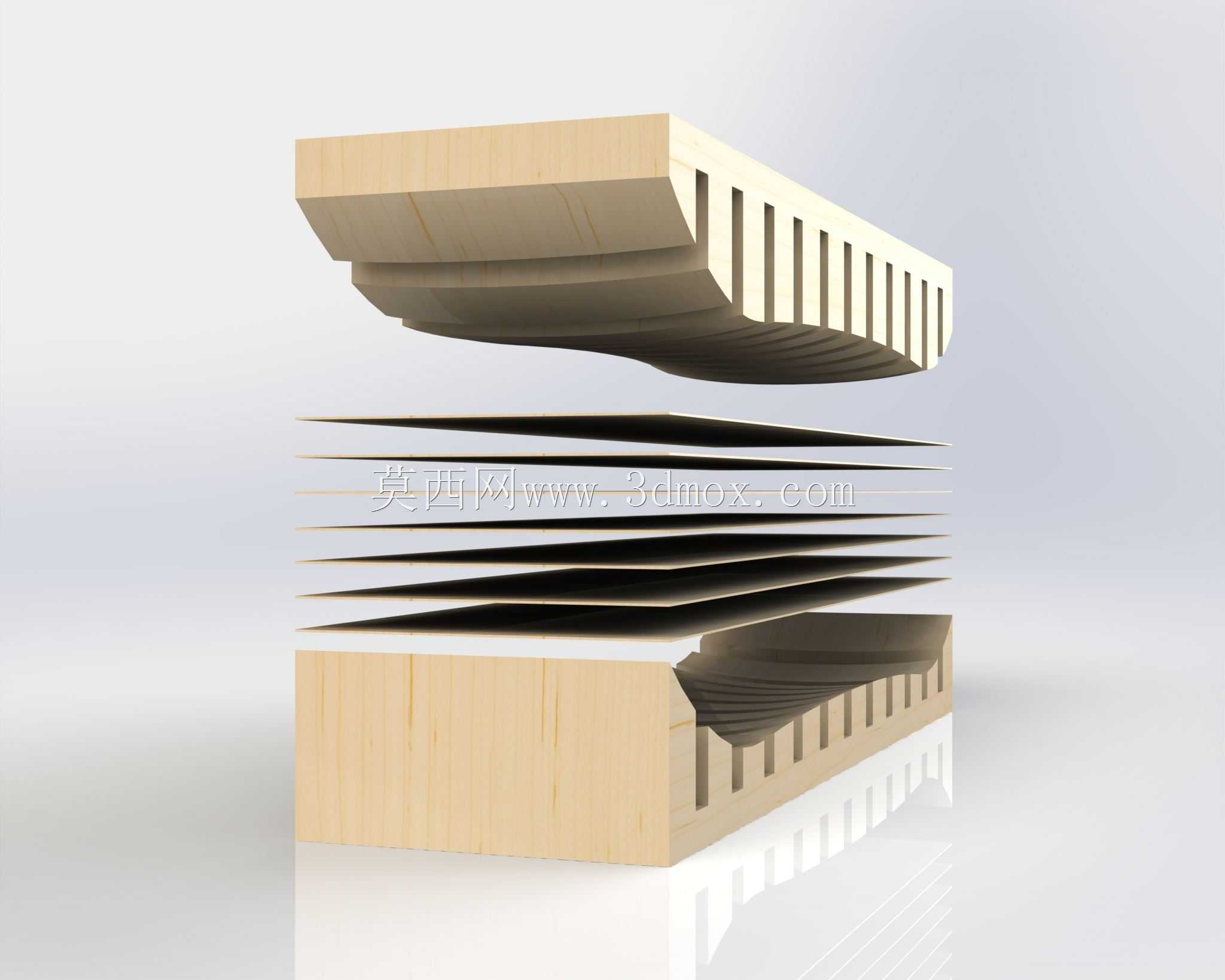

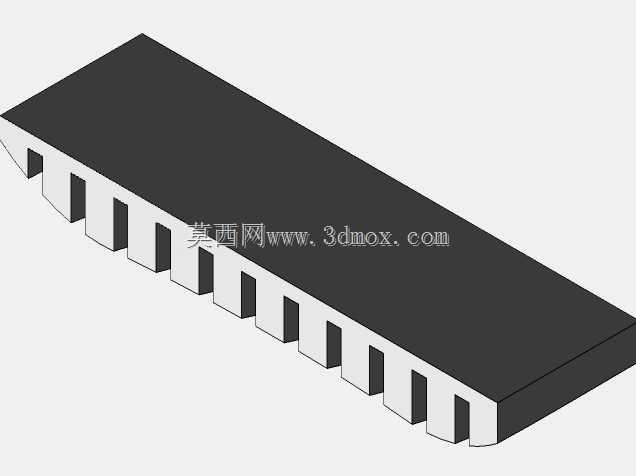

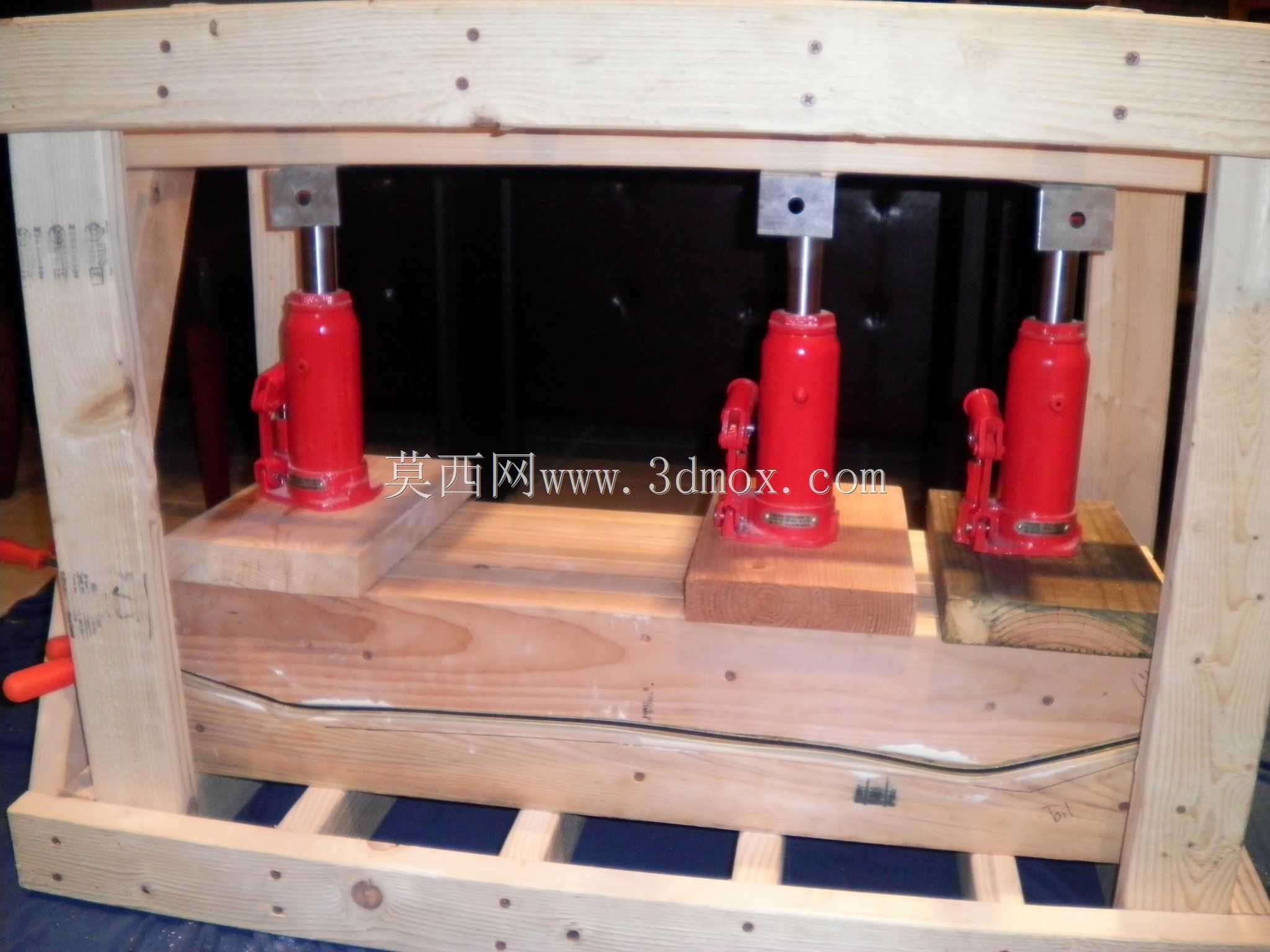

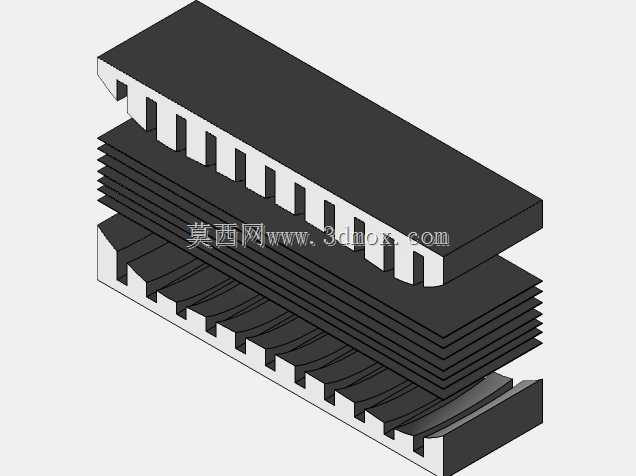

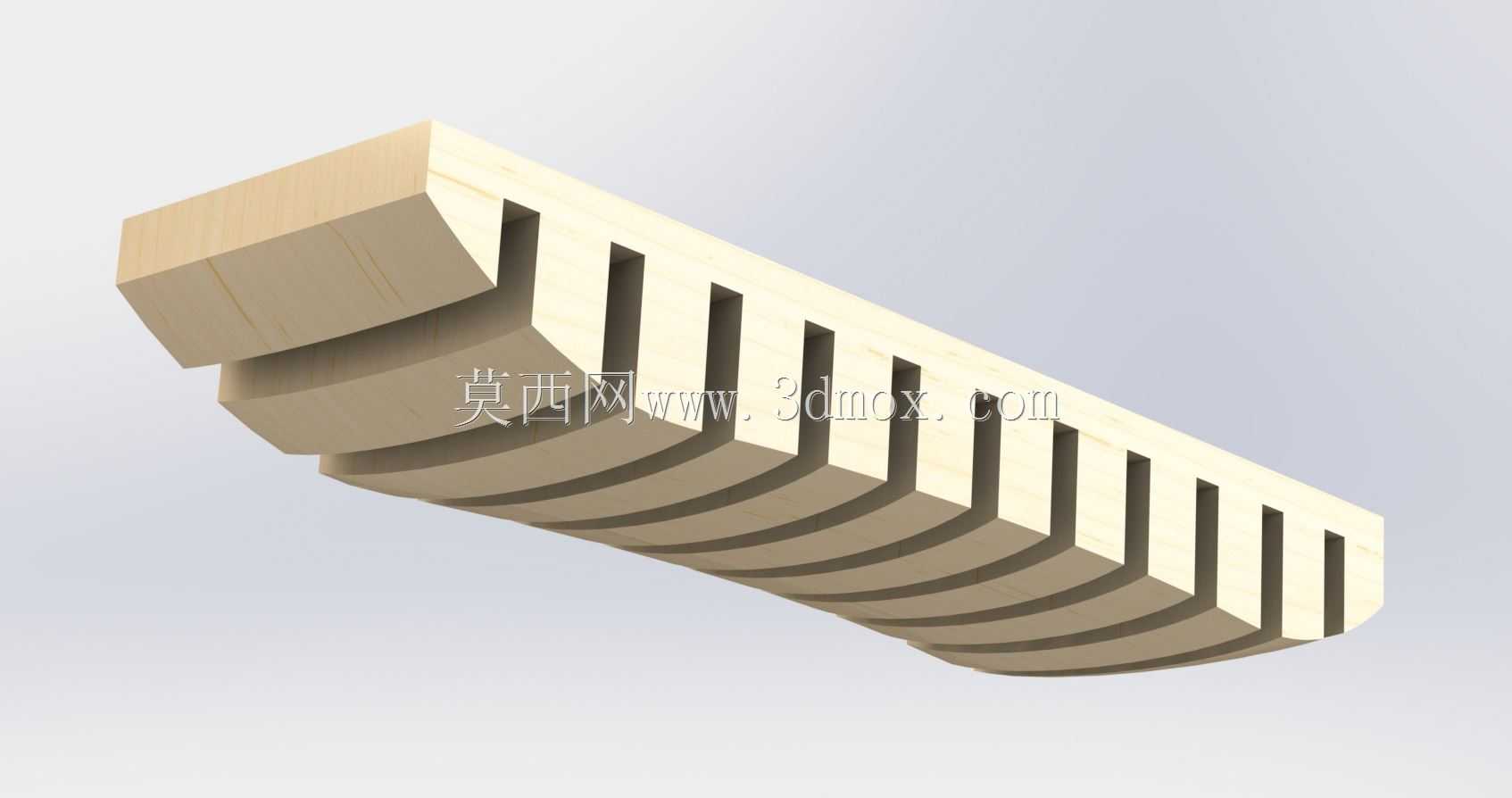

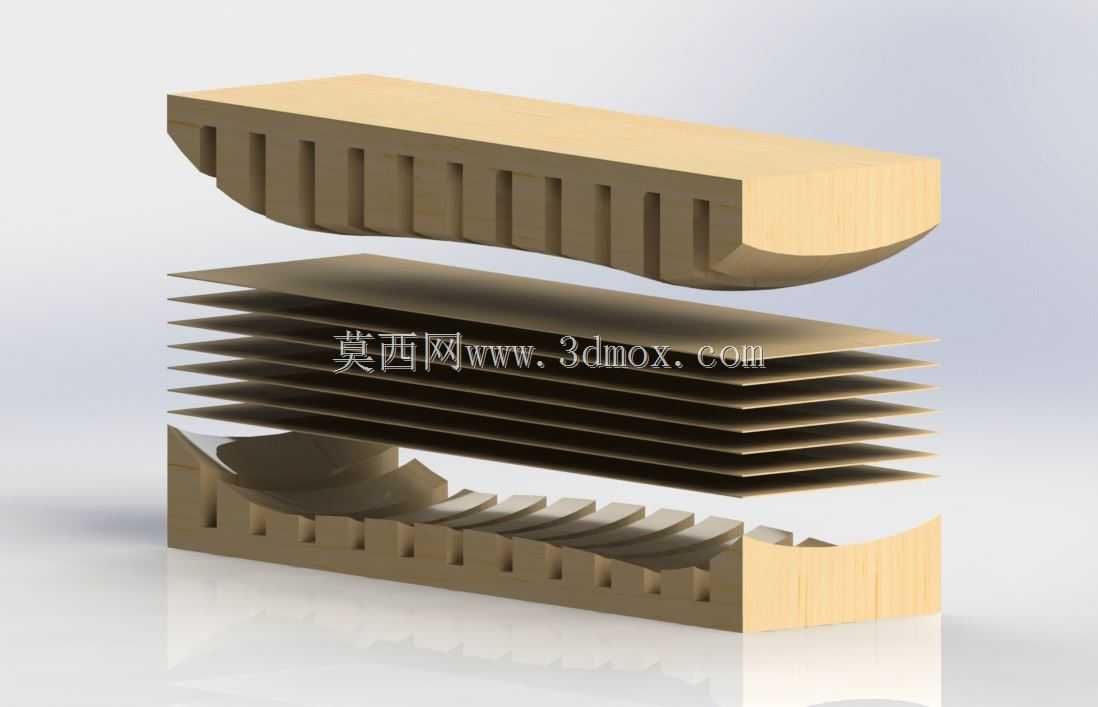

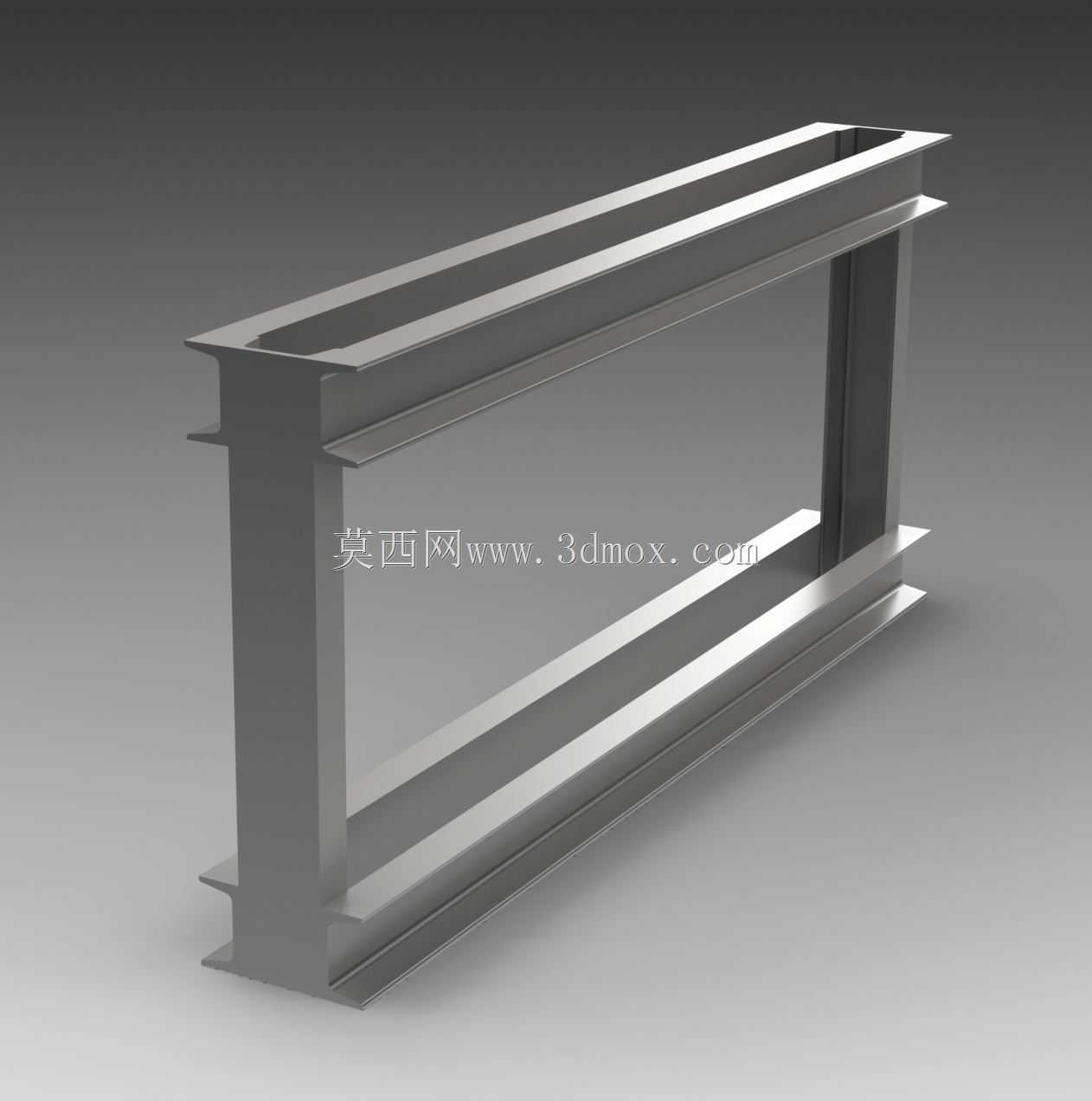

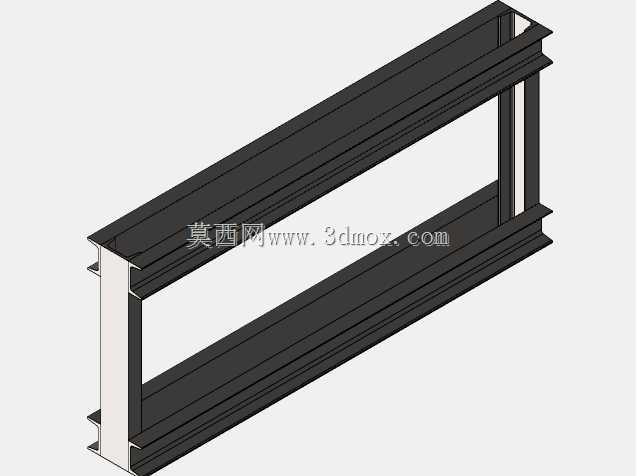

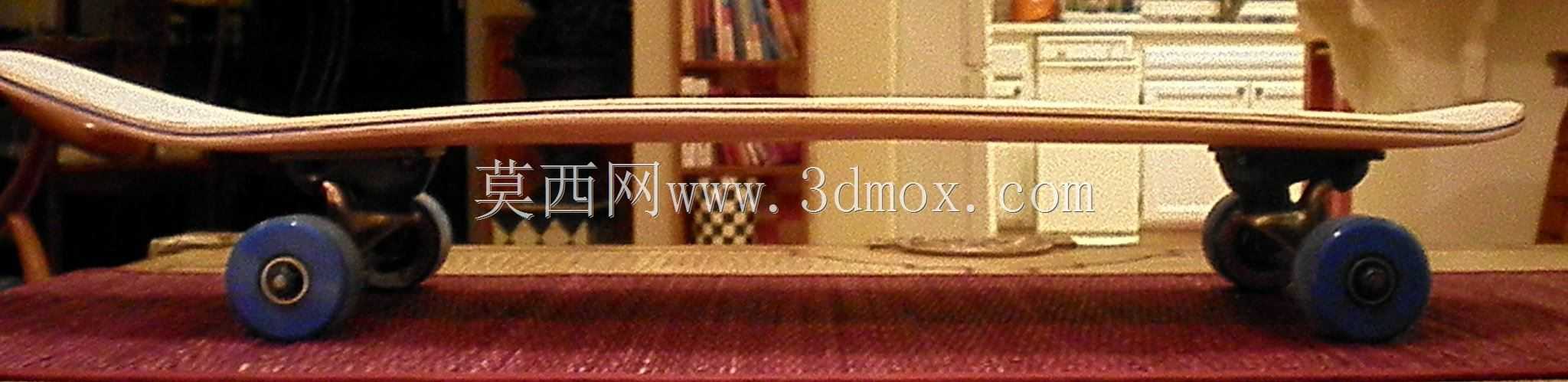

这款滑板压缩成型模具，主要应用于木质滑板层压坯件的批量压制作业场景，适配中小型运动器材加工厂的板材成型工序，可替代传统整体式压模完成多层单板的胶合压型作业。整套模具采用上下对合的分体式结构，上模型面完全匹配滑板板面的上翘弧度与脚窝曲面，下模则对应成型滑板的底面弧面，中间预留的层叠空腔可精准容纳涂胶后的多层木单板叠层，压制过程中可保证各层单板受力均匀，避免出现层间胶合不牢、板面弧度偏差超差的问题。模具本体采用横向分块的切口式设计，摒弃了传统整体模腔的刚性结构，模体侧边的可移动分块能够根据单板叠层的实际厚度、木材材质的软硬特性进行微调，在压制过程中可自适应补偿木材压缩率的差异，针对不同硬度的枫木、桦木等滑板常用基材，都能保证成型后的板面密度均匀，不会出现局部过压导致的木材纤维断裂、或是压力不足造成的层间开胶缺陷。从安装适配性来看，整套模具的外形边界可适配常规100吨到200吨规格的四柱液压机工作台，上下模的安装基面预留了标准T型槽固定位，无需额外加工转接板即可直接装夹到现有压型设备上，模体的合模导向采用边角定位止口设计，合模过程中可自动校正上下模的对位偏差，保证成型滑板的对称度误差控制在0.2mm以内，满足专业滑板的板面形位公差要求。在实际生产使用中，该模具可适配0.5mm到1.5mm厚度的单板叠层，压制行程可根据目标滑板的成品厚度灵活调整，模腔表面做了硬质氧化耐磨处理，长期压制带胶板材不会出现粘模、表面划伤的问题，分块式的模体结构也方便后续维护，若局部模面出现磨损，只需更换对应位置的分块即可，无需整体返修模腔，大幅降低了工装维护成本。压制作业时，涂胶完成的单板叠层整齐码放在下模型腔内，合模后压力通过上模均匀传递到各层单板，侧边可移动分块会随着压缩进程逐步向内收拢，对板材侧边施加均匀的侧向压力，避免层压过程中出现侧边错层、胶层溢出不均的问题，成型后的滑板坯件无需大量后续修边加工，只需简单打磨即可进入后续的裁切、涂装工序，有效提升了滑板生产的整体加工效率。
