带步进电机与编码器的线性传动模组

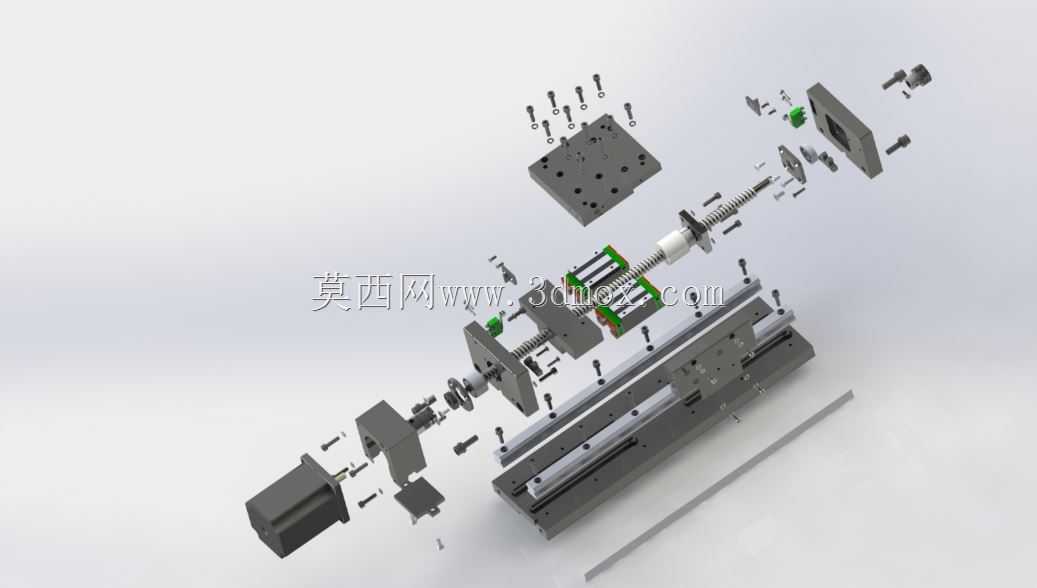

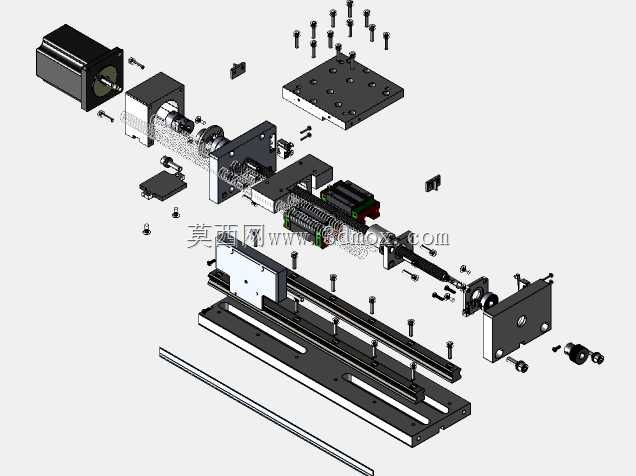

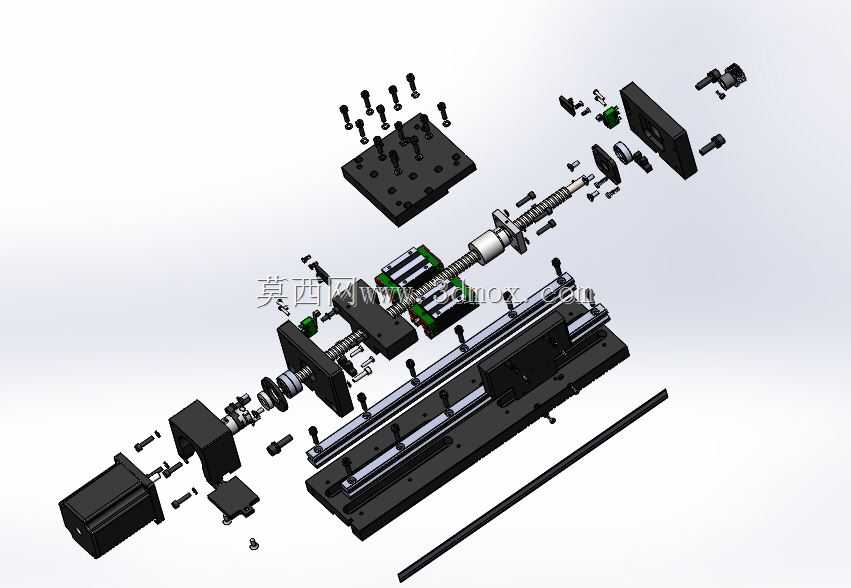

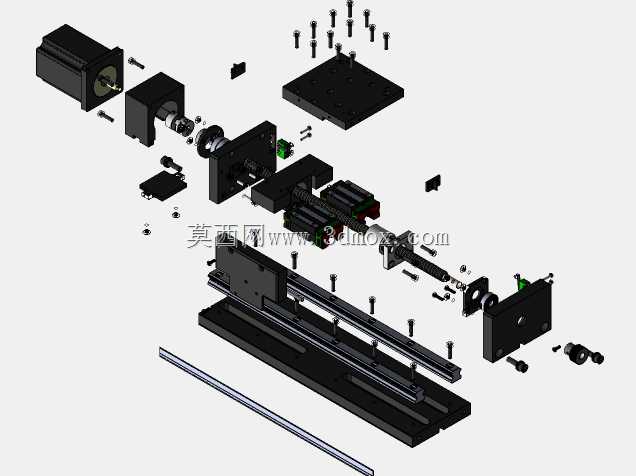

这款线性传动模组是试验机设备中负责直线运动输出的核心执行单元，主要面向材料力学性能测试、精密位移加载、小载荷往复运动试验等场景使用，能够为试验环节提供稳定可控的直线往复运动输出，满足试验过程中对位移精度、运动平稳性的严苛要求。整套模组采用滚珠丝杠搭配直线导轨的传动结构，通过步进电机提供旋转动力，经联轴器将扭矩传递至滚珠丝杠，将旋转运动转化为滑台的直线运动，同时搭配线性编码器实时反馈滑台的实际位置，形成闭环控制逻辑，有效抵消传动间隙带来的位移误差，保障运动定位精度。从设计思路来看，整套结构采用模块化集成设计，将驱动单元、传动单元、导向单元、反馈单元全部整合在统一的安装基座上，各部件通过标准化紧固件连接，既保证了整体结构的刚性，也便于后期的部件维护与替换。基座部分采用加厚的硬质铝合金材质加工，在保证整体结构强度的同时控制整体重量，导轨安装面与丝杠安装座经过精密加工，保证平行度与同轴度要求，避免运动过程中出现卡滞、爬行等问题。滑台部分设置有标准化的安装孔位阵列，能够适配不同规格的试验夹具、加载头的安装需求，用户可根据实际试验场景快速更换末端执行部件，无需额外加工转接板。安装边界方面，模组整体采用卧式安装布局，电机端设置有独立的电机安装法兰，可适配不同规格的步进电机或伺服电机替换安装，基座两端设置有贯穿的安装槽，可直接固定在试验设备的台架上，安装孔距适配主流试验设备的安装标准，无需对原有设备台架进行改造即可完成装配。运动过程中，导轨副承担径向与倾覆方向的载荷，滚珠丝杠负责传递轴向推力，两端的支撑轴承组采用成对安装的角接触轴承，能够承受双向轴向载荷，适配往复运动过程中的频繁换向冲击，线性编码器的读数头直接固定在滑台侧方，标尺沿基座长度方向平行安装，直接采集滑台的实际位移数据，避免了丝杠传动间隙、热变形带来的测量误差，能够为试验系统提供实时、准确的位移反馈，保障试验数据的可靠性。整套结构的零部件全部采用标准化工业级部件，紧固件选用内六角圆柱头螺钉，连接可靠且便于拆装，各运动部件预留有润滑注油位置，日常维护时可直接加注润滑脂，无需拆解整体结构，能够大幅降低设备的运维成本，适配长时间连续运行的试验工况。
