德尔福防水型双孔线束接插件结构设计

这款双孔线束接插件主要面向车载低压线束连接、户外工业设备线路接驳场景设计，可适配1、2、3路不同线径的weatherpack系列线束对接需求，在发动机舱布线、工程机械外部线路连接、农用设备电控线路接驳等存在溅水、扬尘、振动干扰的工况下，能够为线路连接点提供可靠的物理防护与稳定的电气连接性能，避免线路接头因水汽侵入、粉尘堆积出现氧化短路、接触不良等故障，保障设备电控信号与电力传输的稳定性。

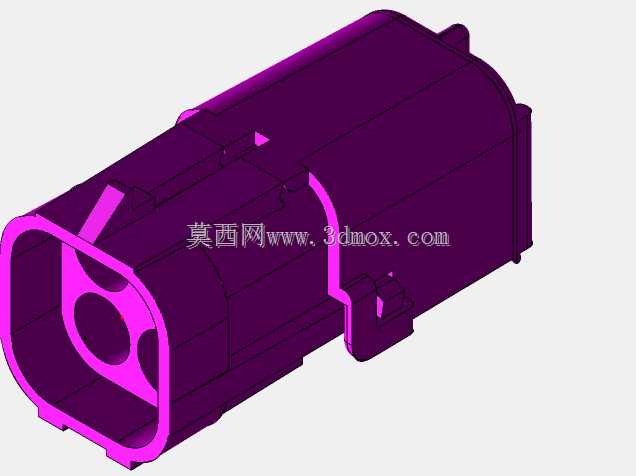

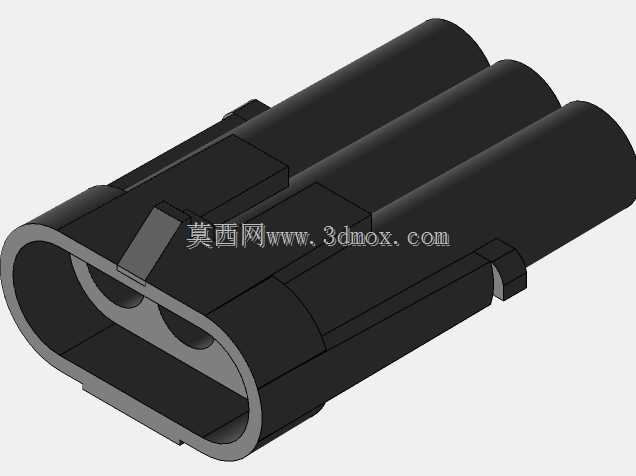

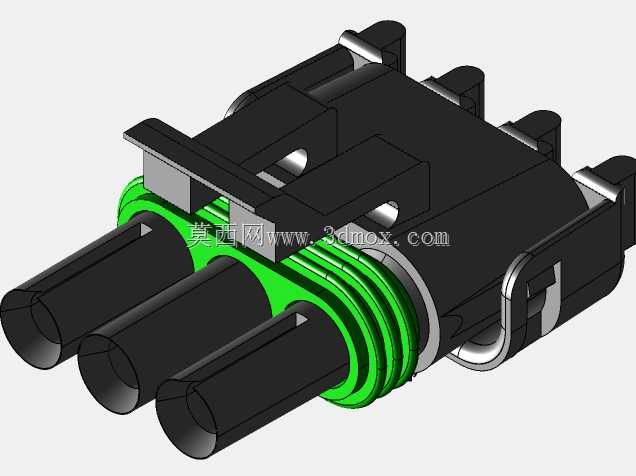

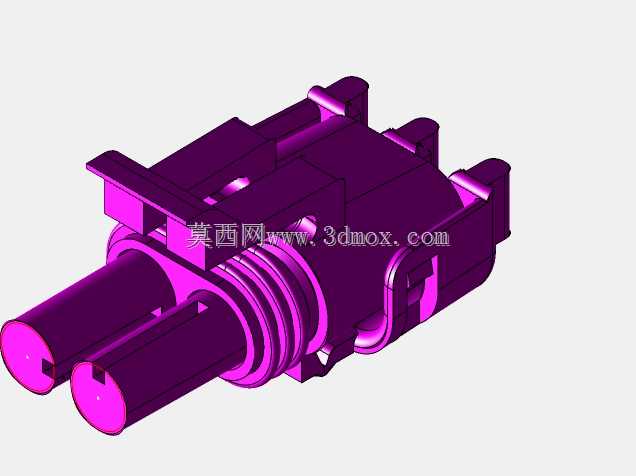

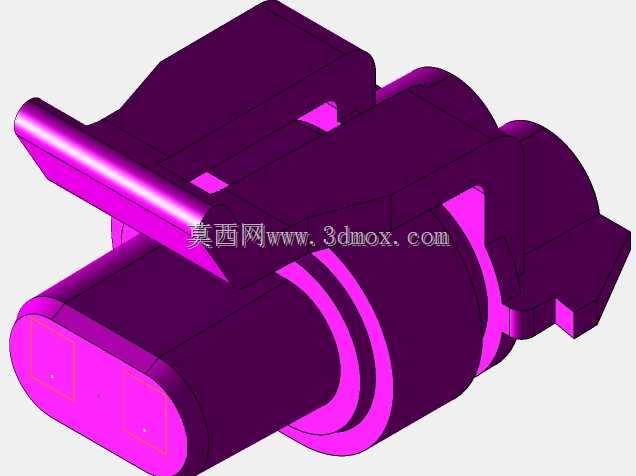

从功能特性来看，该接插件采用公母对插的卡扣锁止结构，顶部设置的弹性锁扣在插接到位后会自动卡入母端对应卡槽，无需额外固定件即可实现防脱锁止，能够抵御设备运行过程中的持续振动，避免插接件受外力拉扯出现松脱；接插件主体采用耐高低温、耐油腐蚀的工程塑料材质，可在-40℃到125℃的温度区间内保持结构强度，适配车载、户外工业场景的宽温域使用需求；双孔插腔采用独立密封设计，配合端子尾部的防水密封圈，可实现IP67级别的防水防尘能力，即使短时间被水淋溅也不会出现内部线路导通异常的问题。

在设计思路上，该结构优先考虑现场装配的便捷性与长期使用的可靠性，插接端做了防呆倒角设计，装配人员无需刻意对准即可快速完成插接，避免反插损坏插针；锁扣位置设置了便于按压解锁的凸台结构，后期维护拆卸时只需单指按压即可轻松拔下，无需借助额外工具；插腔内部设置了端子限位卡舌，端子压接线束插入后会被卡舌牢牢固定，不会因拉扯线束导致端子退针脱出。

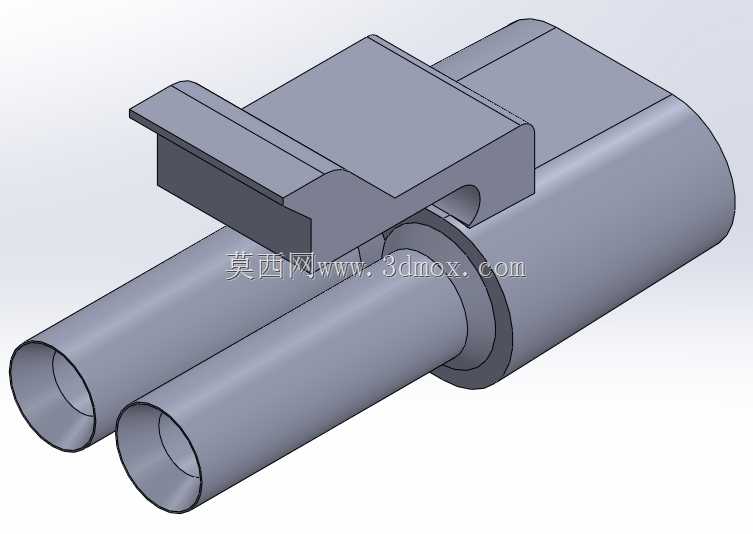

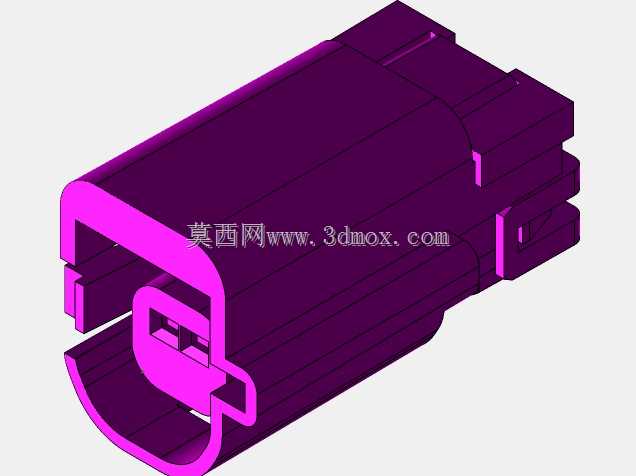

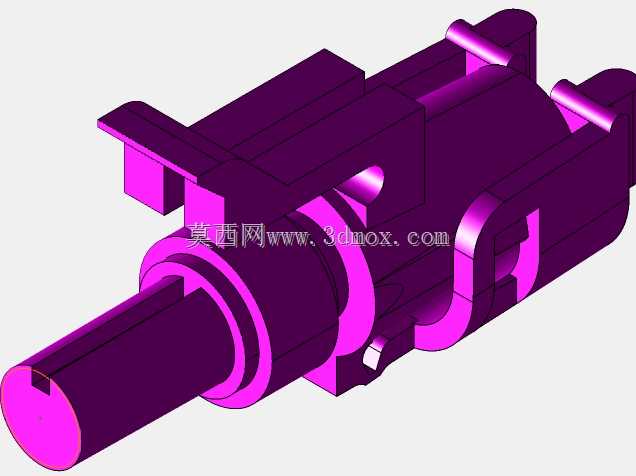

从安装边界来看，该接插件主体为圆柱加顶部锁扣的组合外形，整体径向最大尺寸适配双孔线束的排布需求，轴向插接深度预留了足够的密封配合长度，安装时仅需在面板或线束固定位预留对应直径的过孔即可，无需额外设计复杂的安装固定结构；接插件尾部的线束入口做了渐变收口设计，可适配不同线径的带密封层线束，压接端子后插入即可完成密封，无需额外打胶处理，能够大幅提升现场线束装配的作业效率，降低人工装配的不良率。
