卧式法兰安装电动空气电机结构设计

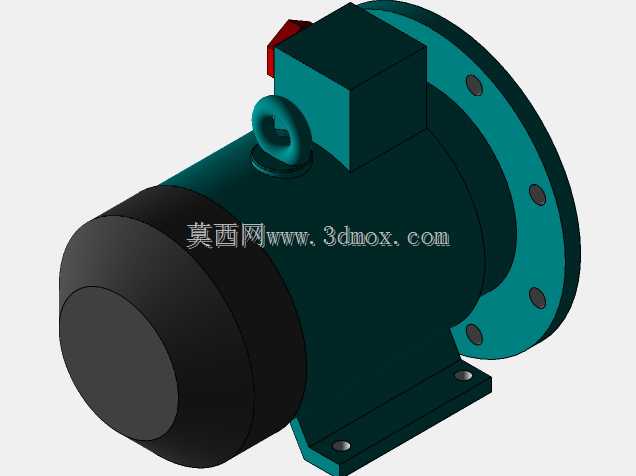

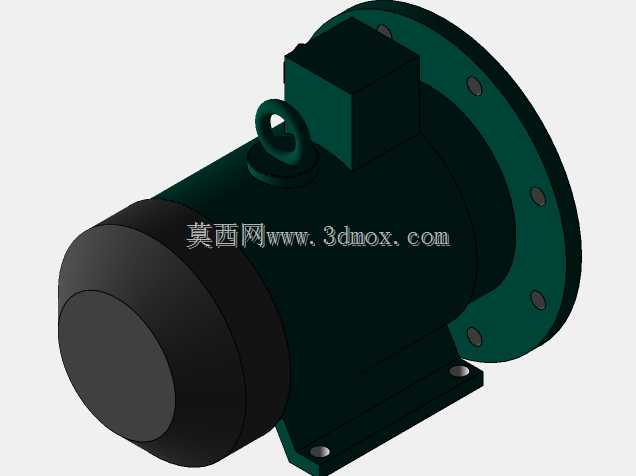

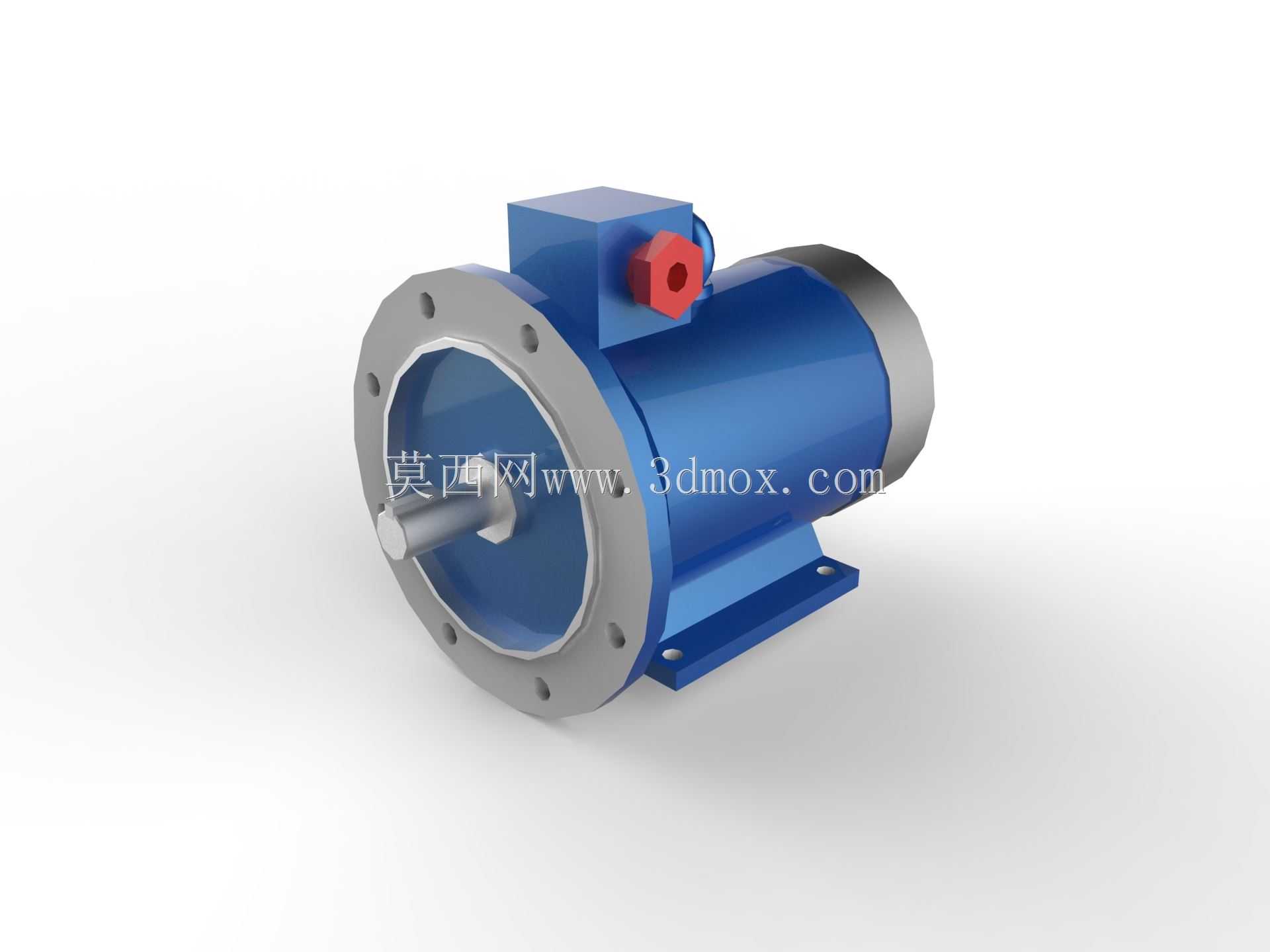

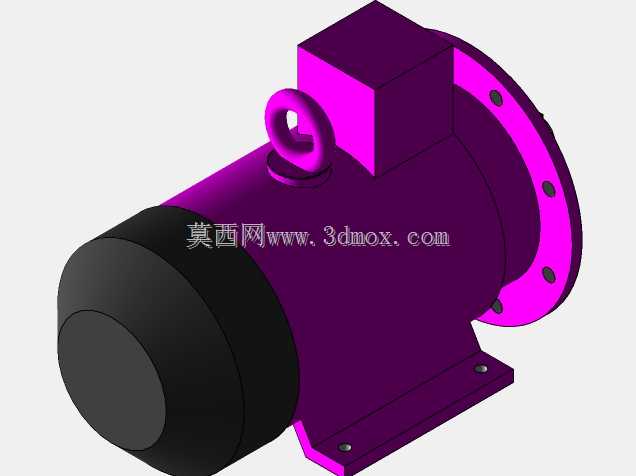

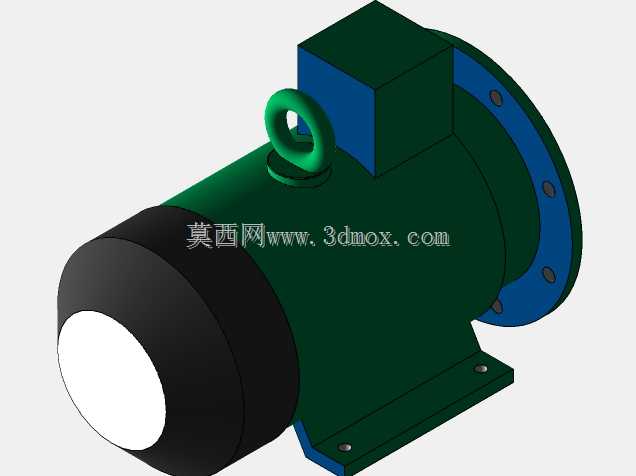

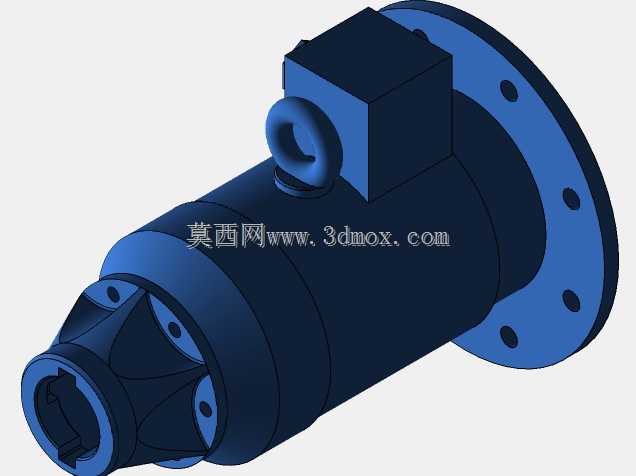

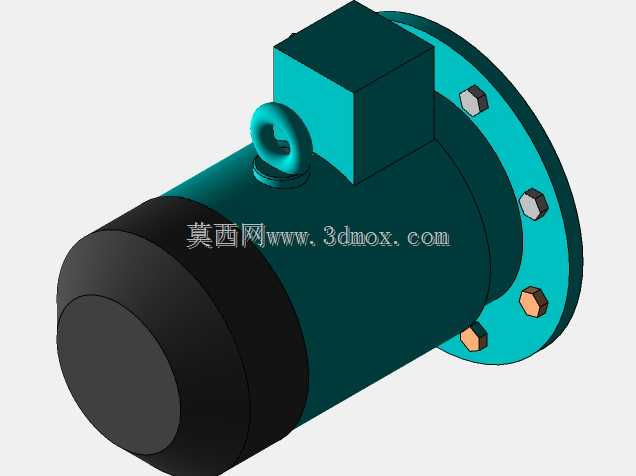

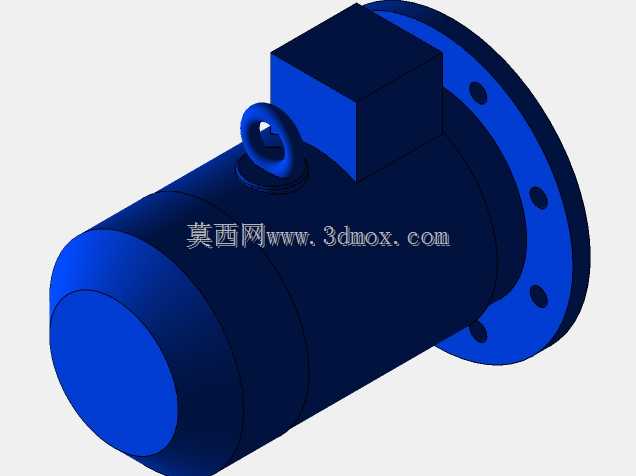

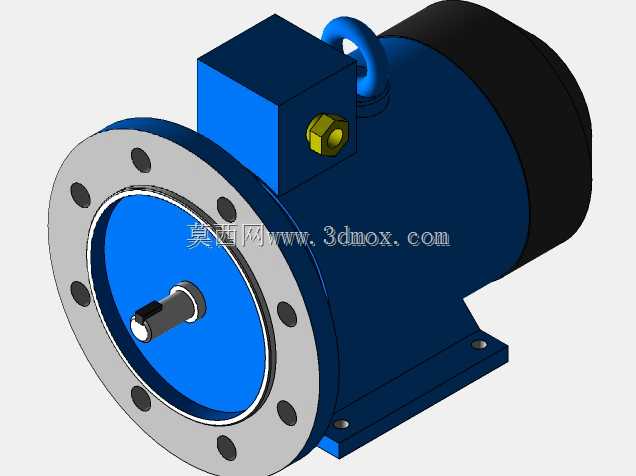

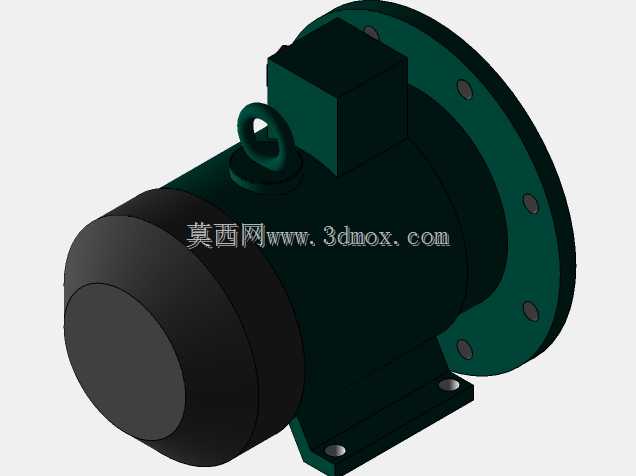

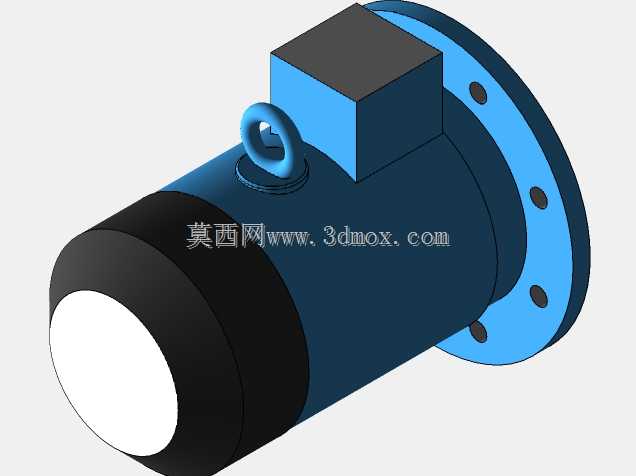

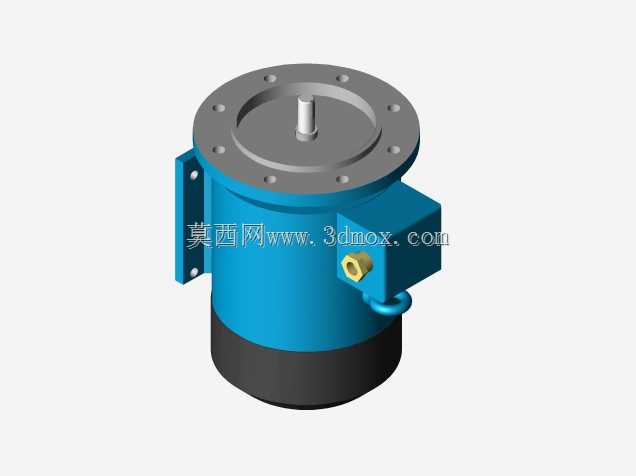

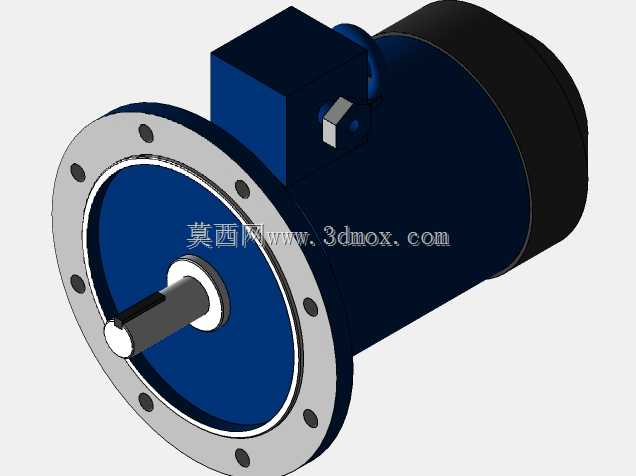

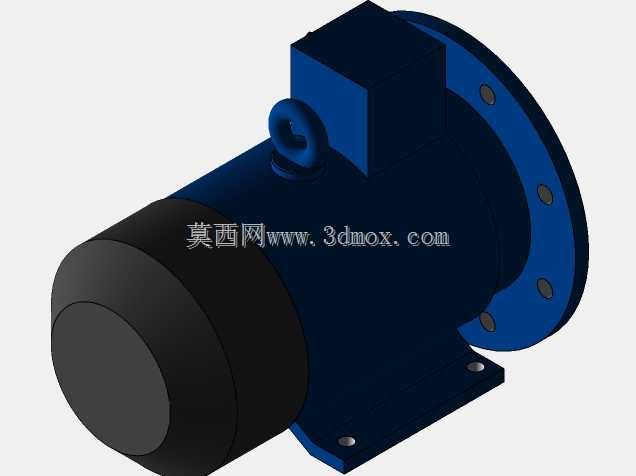

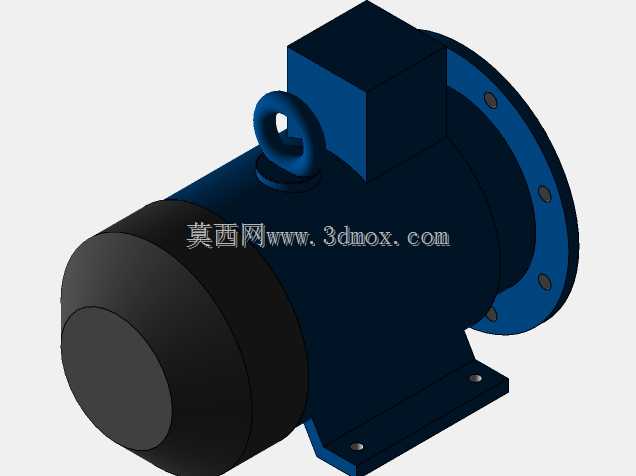

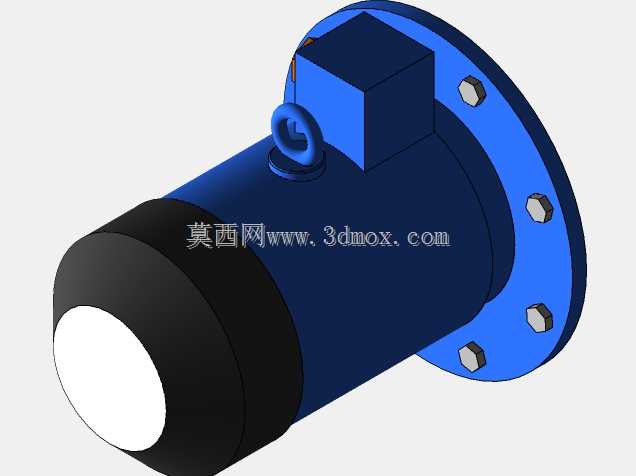

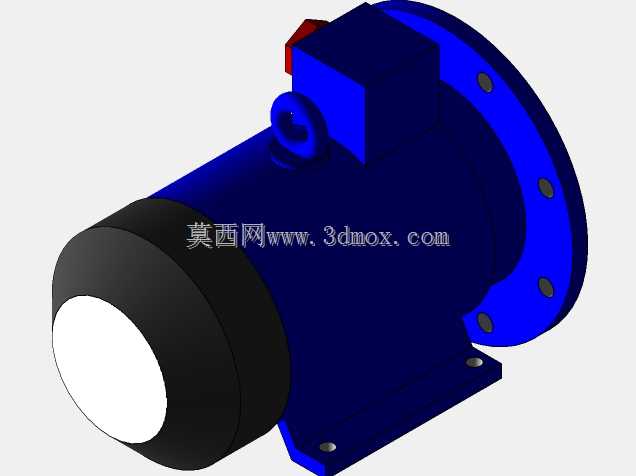

这款电动空气电机主要面向气动动力供给与电能-气压能转换场景设计，可广泛应用于小型工业气动设备配套、实验室气动测试平台、便携气动工具动力源、轻工生产线上的气动执行单元驱动等场景，能够在需要稳定气压输出同时兼顾电机直驱集成的工况下稳定工作，替代传统分体式电机与气泵的组合结构，大幅缩减配套设备的安装占用空间。从实际用途来看，该设备将电机驱动单元与空气压缩端做了集成化设计，通电后可直接输出稳定的压缩空气动力，无需额外配置独立的传动连接组件，既可以作为独立的小型气源设备使用，也可以嵌入到成套工业设备内部作为内置气源模块，适配对设备集成度要求较高的自动化生产线、移动式气动作业设备等场景。在功能特性上，该结构采用卧式布局，驱动端设置标准圆形法兰安装面，法兰上均匀分布多个螺栓固定孔，可直接与配套设备的安装端面做同轴定位连接，输出轴从法兰中心伸出，可根据需求外接传动组件或者直接连接内置的空气压缩模组；机身主体采用圆柱型壳体结构，侧面预留带红色防护帽的气路接口，可直接对接标准气动管路完成气压输出，底部设置一体式安装支座，预留两个螺栓固定位，既可以通过端部法兰做悬臂式安装，也可以通过底部支座做卧式落地固定，适配多种不同的安装空间需求。设计过程中优先考虑了安装边界的通用性，端部法兰的连接尺寸、输出轴的轴径与伸出长度、底部支座的安装孔间距都参考了通用小型动力电机的安装规范，能够直接替换同功率等级的普通卧式电机，无需对原有设备的安装结构做大规模改造；机身侧面的气路接口位置做了凸起式防护结构设计，避免安装和使用过程中管路接头受到磕碰损坏，壳体表面做了平整化处理，既可以提升散热面积，也方便后期做表面防护涂装。从安装尺寸边界来看，整体机身长度控制在适配小型设备内置安装的范围内，圆柱壳体的外径兼顾了内部绕组的布置空间与外部安装的间隙要求，底部支座的高度预留了足够的散热间隙，保证设备长时间运行时壳体底部的空气流通，避免局部积热影响设备运行稳定性；端部法兰的厚度满足连接强度要求，能够承受设备运行过程中产生的径向与轴向载荷，保证输出轴的同轴度稳定，减少运行过程中的振动与噪音。
