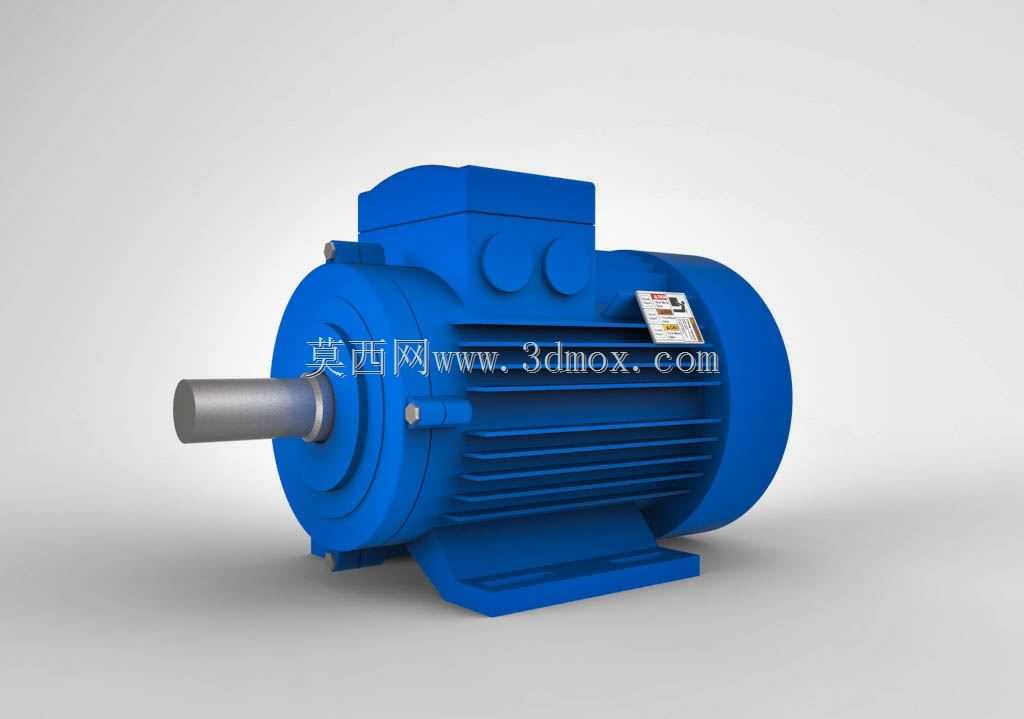

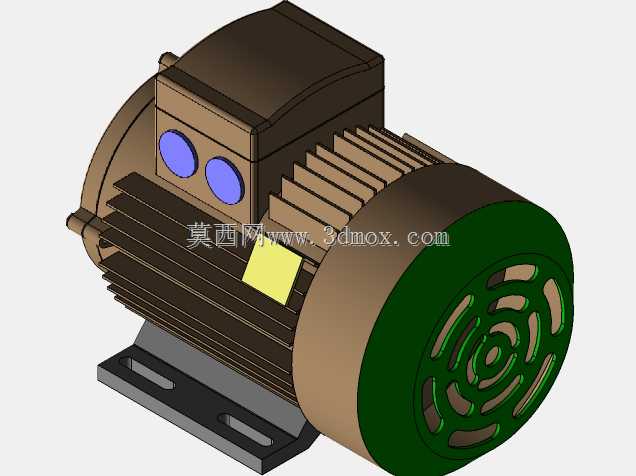

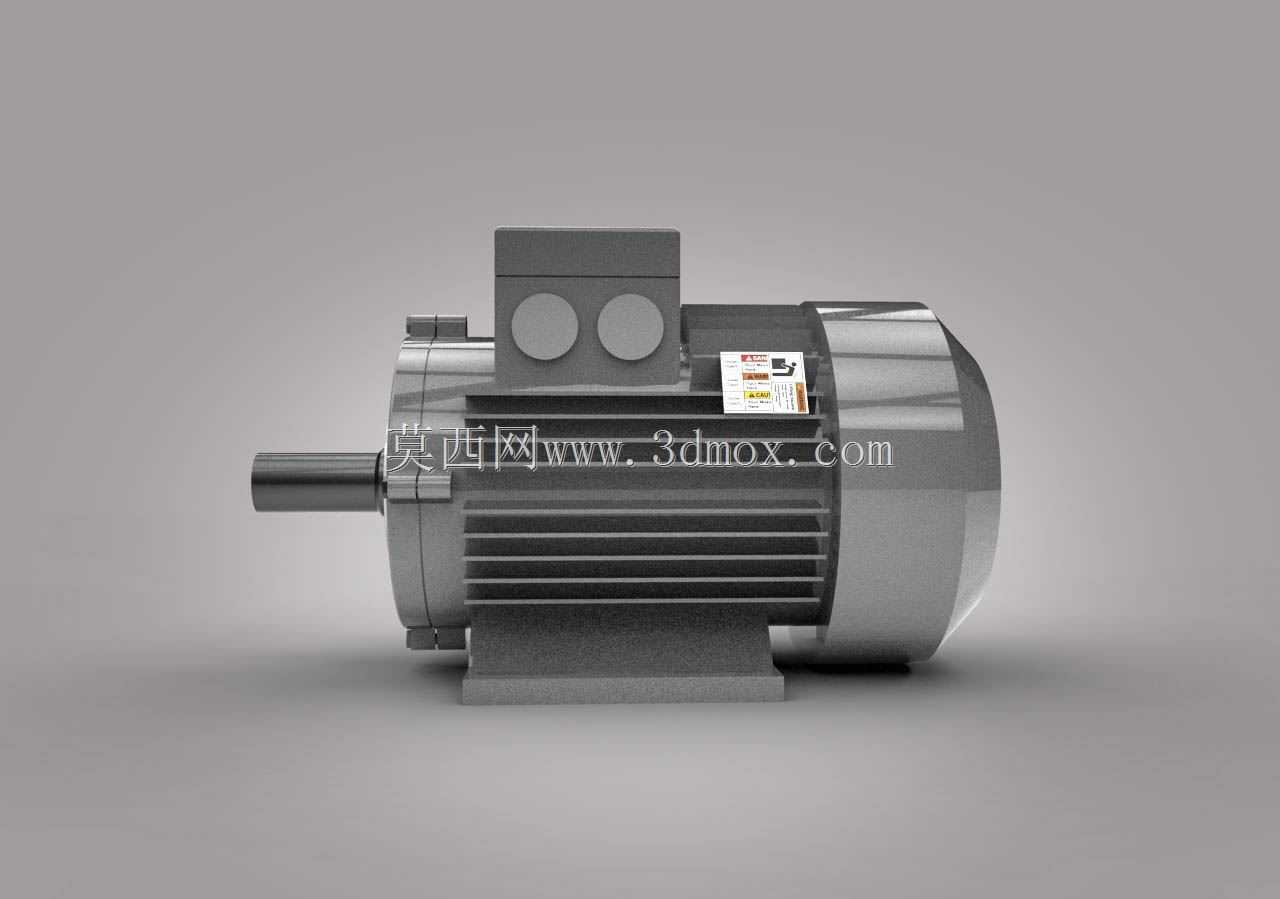

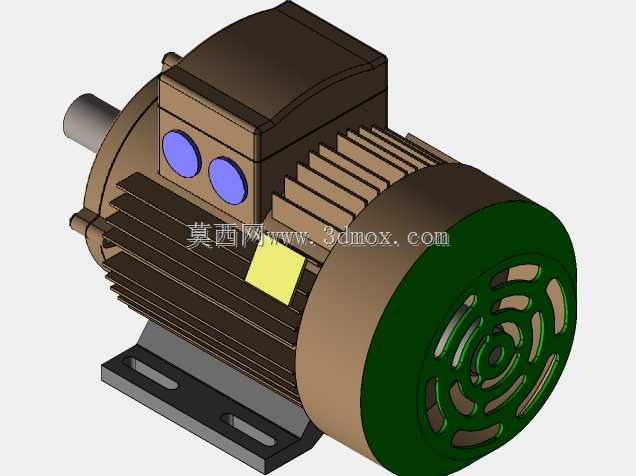

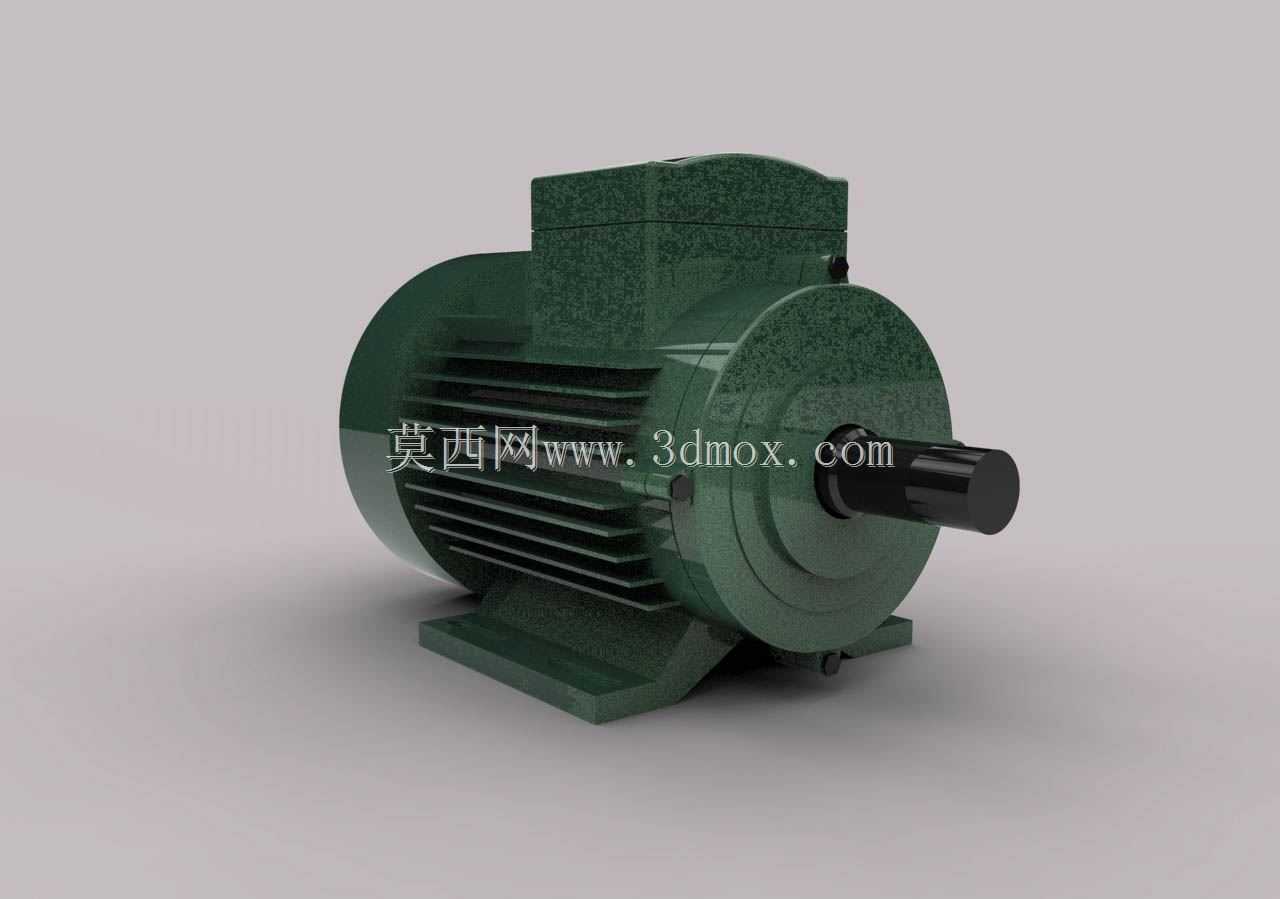

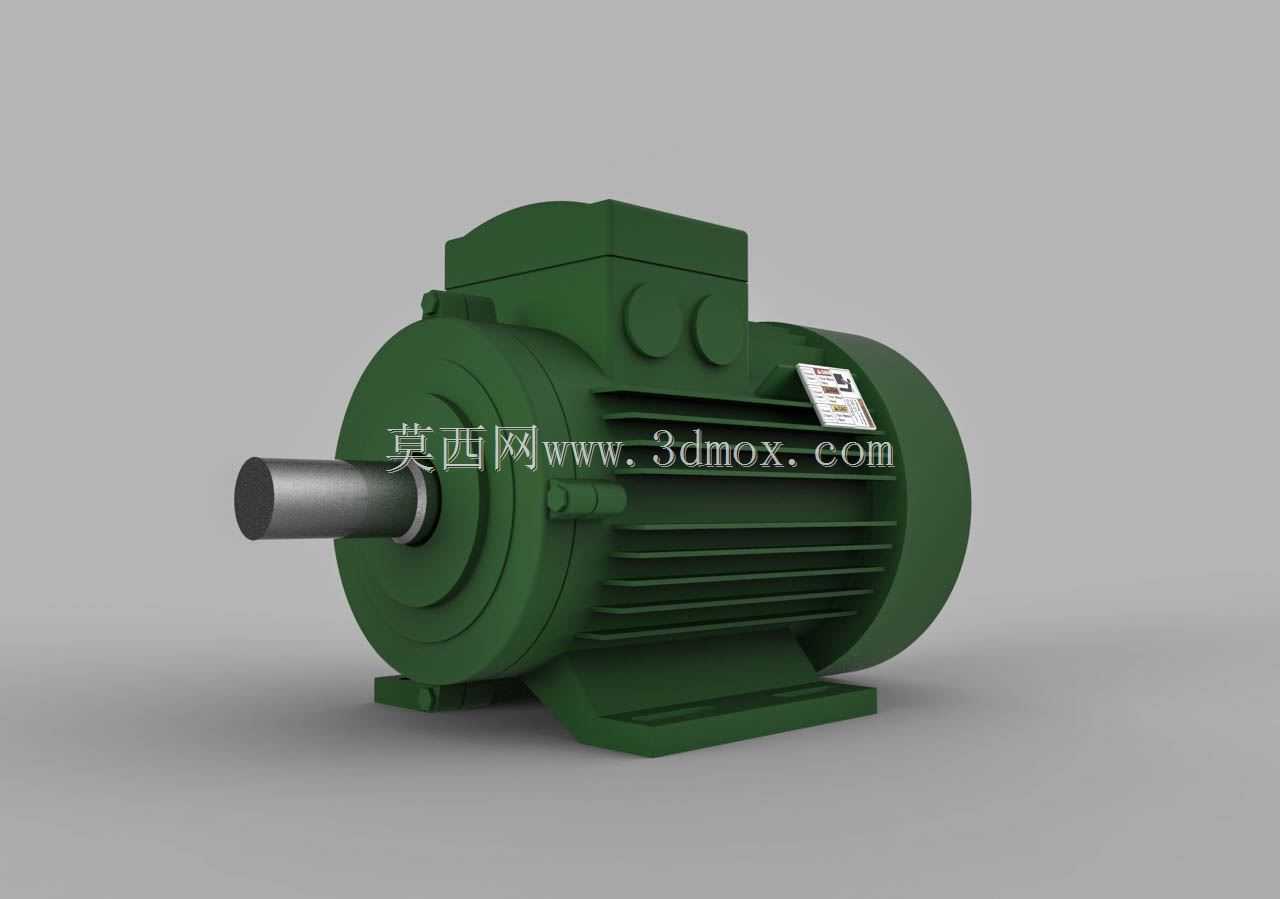

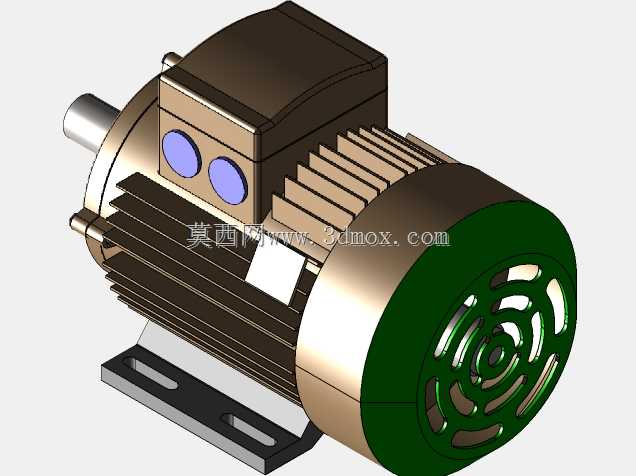

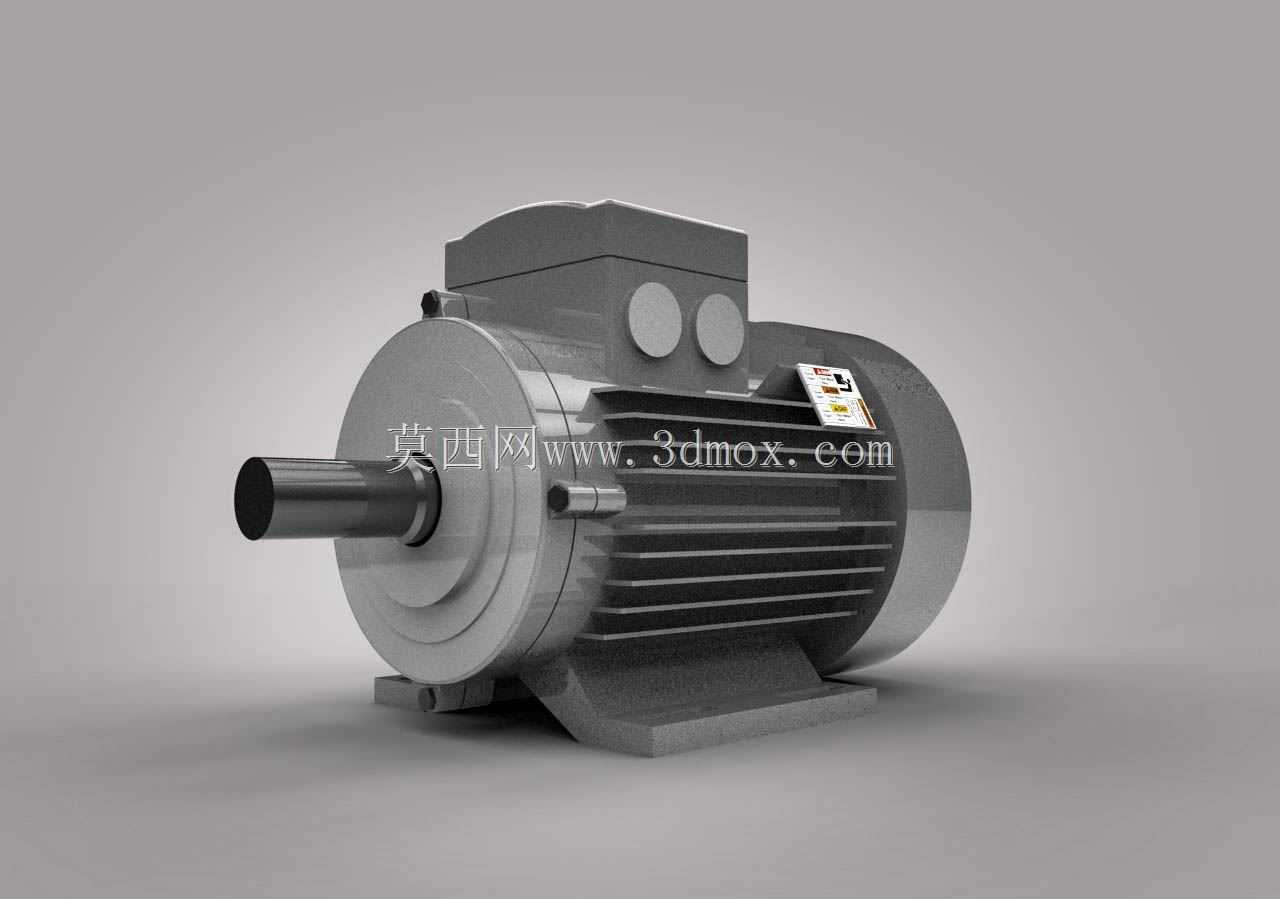

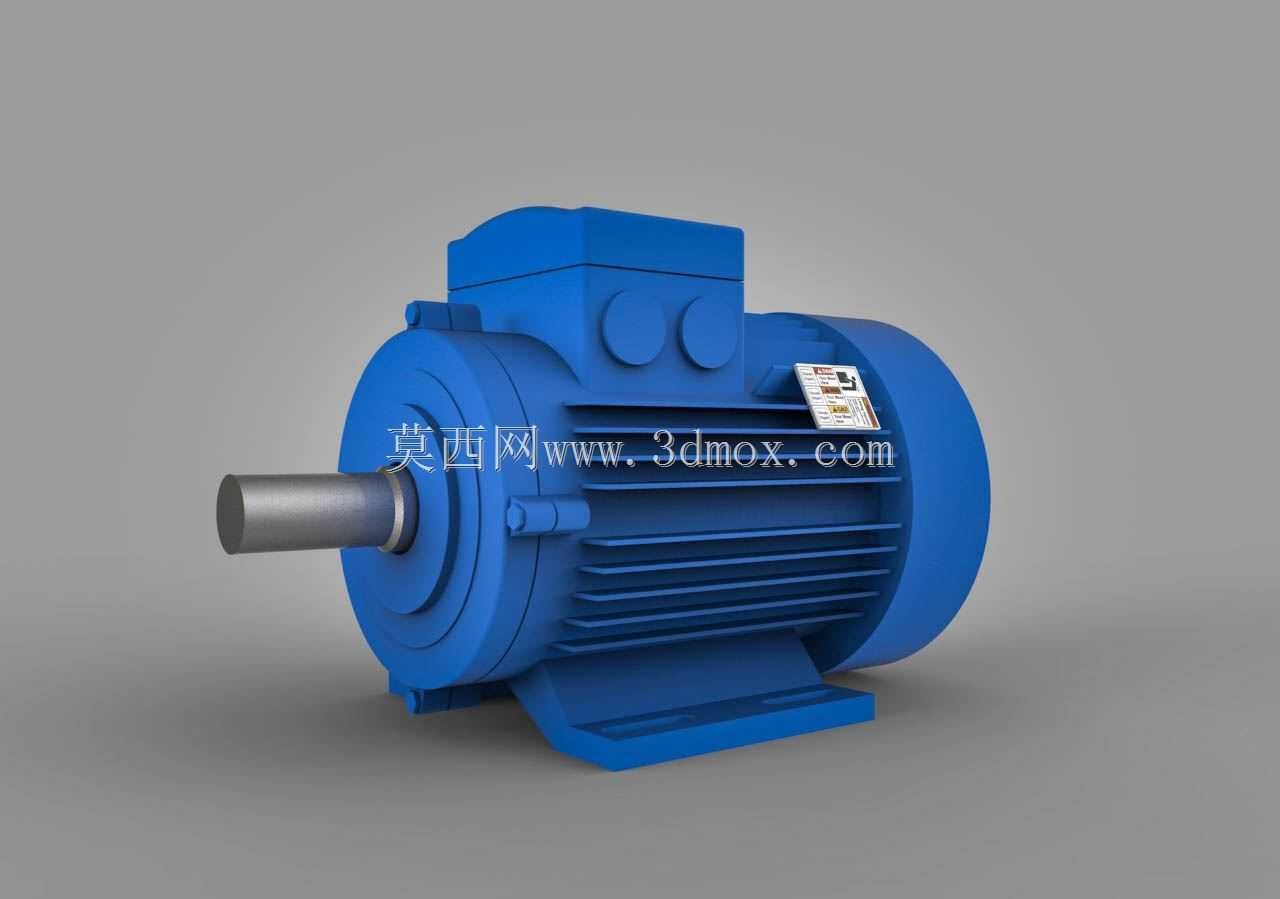

工业级卧式交流异步电动机三维结构

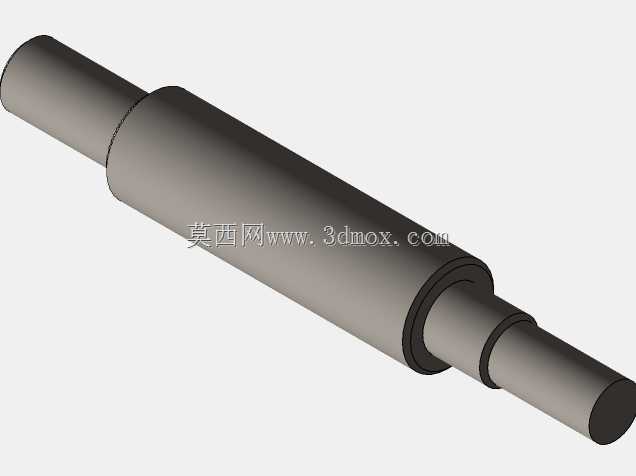

这款交流电动机是工业传动场景中应用最广泛的动力输出核心部件，可适配各类需要持续稳定旋转动力输出的生产设备，在机床进给系统、输送线驱动单元、风机水泵配套、轻工机械传动、农业加工设备等场景中都能见到这类电机的身影，作为电能向机械能转换的核心载体，它承担着为整套设备提供稳定转速与额定扭矩输出的关键作用，能够在常规工业供电环境下直接接入交流回路工作，无需额外配置复杂的驱动转换模块，适配绝大多数通用工业场景的动力配套需求。从功能特性来看，这款卧式交流电机采用全封闭自扇冷结构设计，外壳排布的平行散热筋能够在电机运行过程中，通过尾部自带的风叶随轴转动形成定向气流，快速带走定子绕组与铁芯产生的工作热量，保证电机在额定负载下长期运行时温升控制在绝缘等级允许的范围内，避免过热导致的绝缘老化与性能衰减。电机输出轴采用标准圆柱轴伸设计，搭配平键槽结构，能够通过联轴器、皮带轮、齿轮等传动件与负载端实现可靠连接，输出端的端盖内置高精度轴承，既可以为旋转轴提供稳定的径向与轴向支撑，也能保证轴伸端的径向跳动控制在极小范围内，降低传动过程中的振动与噪音。在设计思路上，这款电机遵循通用工业电机的标准化安装规范，底部采用一体式铸铁安装脚座，脚座上预留的长条形安装孔能够适配一定范围内的安装距调整需求，方便用户在不同的安装基座上完成固定，无需额外定制转接支架。接线盒设置在电机机壳顶部，采用翻盖式密封结构，既方便现场施工时的电源线缆接入，也能阻挡车间内的粉尘、飞溅液体侵入接线腔，提升不同工况下的使用可靠性。从安装边界来看，这款电机的轴向尺寸以输出轴端面为基准，尾部风罩不超出安装脚座的后端投影范围，径向尺寸以机壳散热筋的最外沿为最大边界，接线盒顶部高度控制在常规配套设备的安装预留空间范围内，安装脚座的孔距、轴伸直径、中心高都遵循通用工业电机的标准尺寸体系，能够直接替换同规格的现有在用电机，无需对配套设备的安装结构做额外改造。电机的吊环设置在机壳顶部，方便生产装配与现场安装时的吊装转运，避免搬运过程中磕碰散热筋或轴伸部位，整机的重量分布均衡，安装固定后运行时的整体振动量控制在标准允许范围内，不会对配套设备的运行精度造成额外干扰。
