剖视结构展示重型坦克内部布局设计

该款装甲履带作战装备的三维结构设计，重点围绕重型陆战装备的实战应用场景展开，覆盖野战突击、阵地攻坚、装甲集群协同作战等核心使用场景，作为地面突击力量的核心载体，其设计需兼顾火力承载、装甲防护、机动性能与内部空间利用率的多重平衡。从实际用途来看，该装备可承担突破敌方防御工事、摧毁敌方装甲目标、为步兵提供直射火力支援、执行区域火力压制等任务，内部结构的合理排布直接决定了装备的战场生存能力与作战效能。

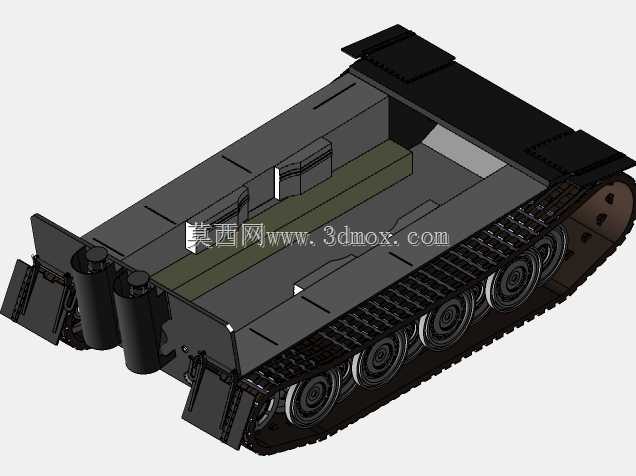

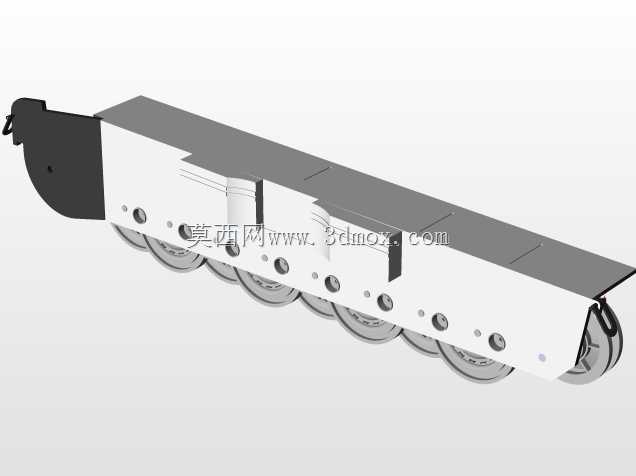

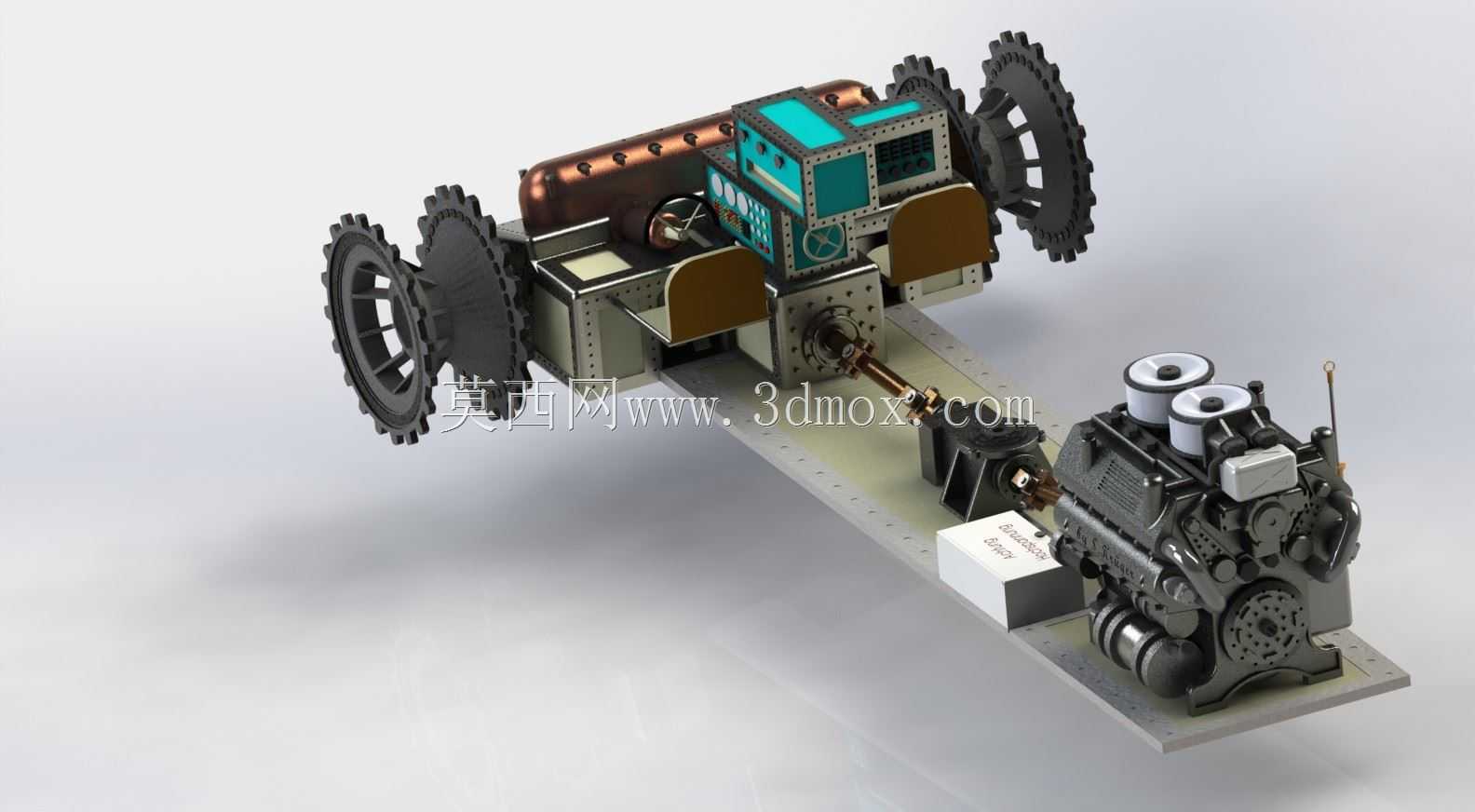

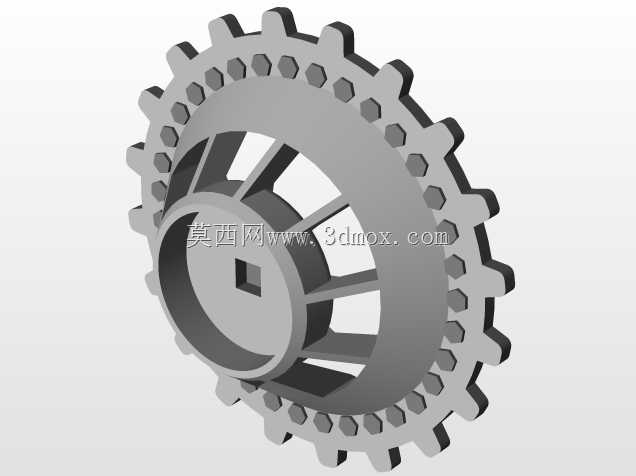

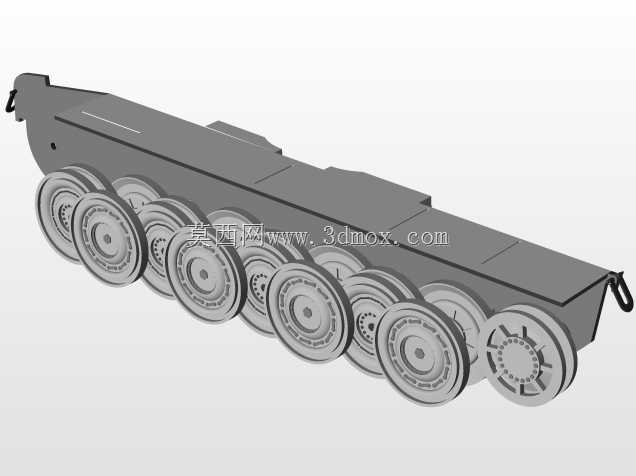

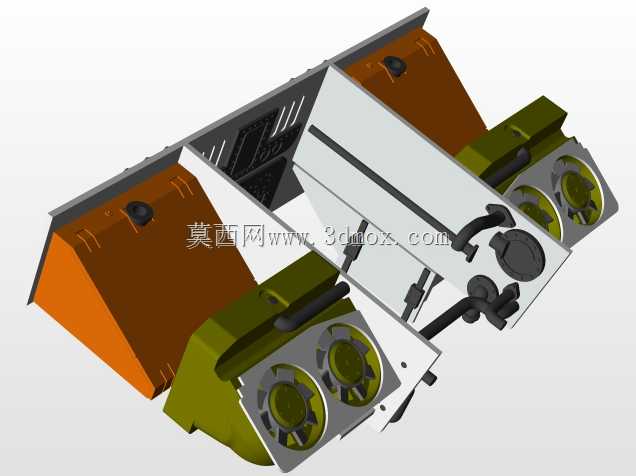

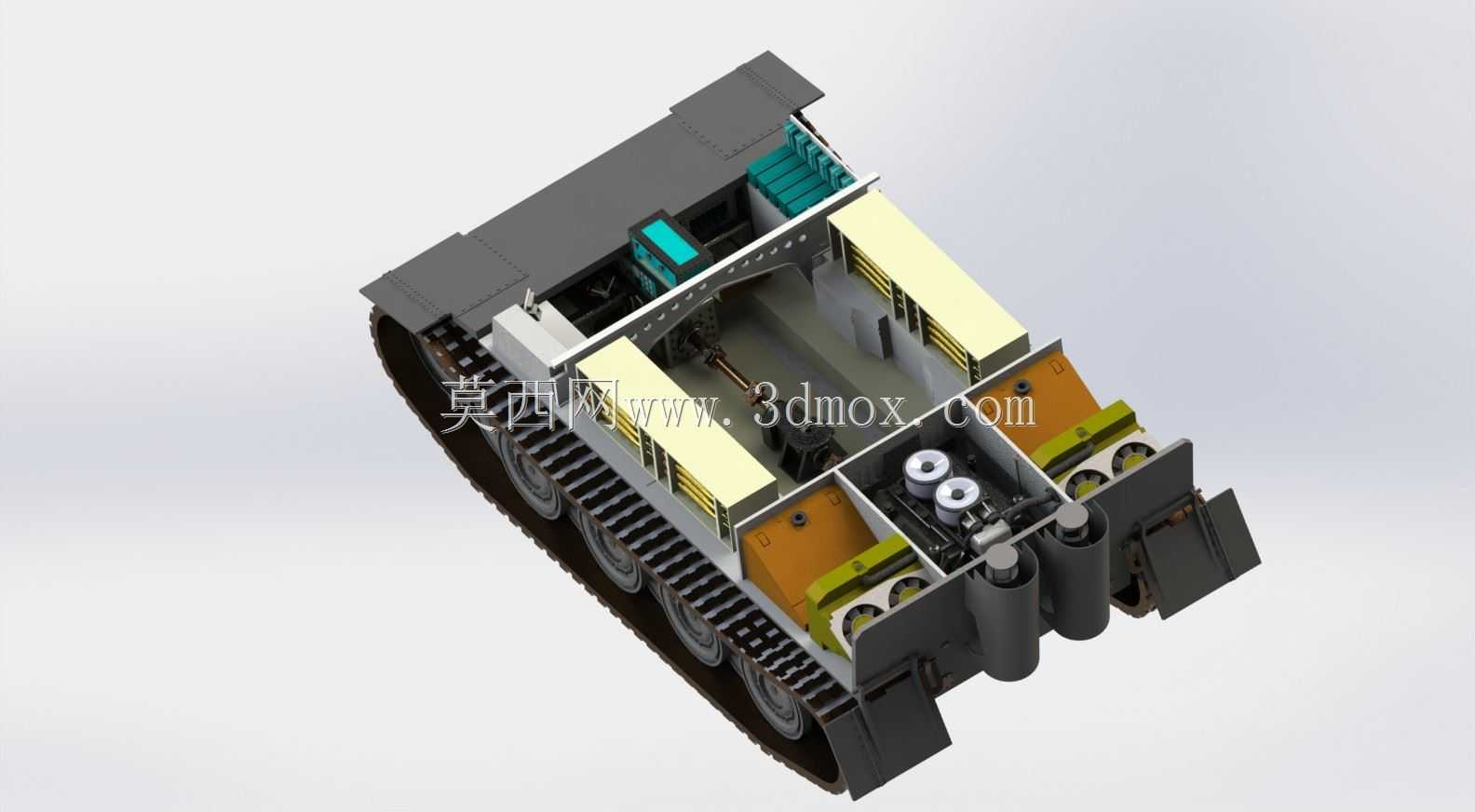

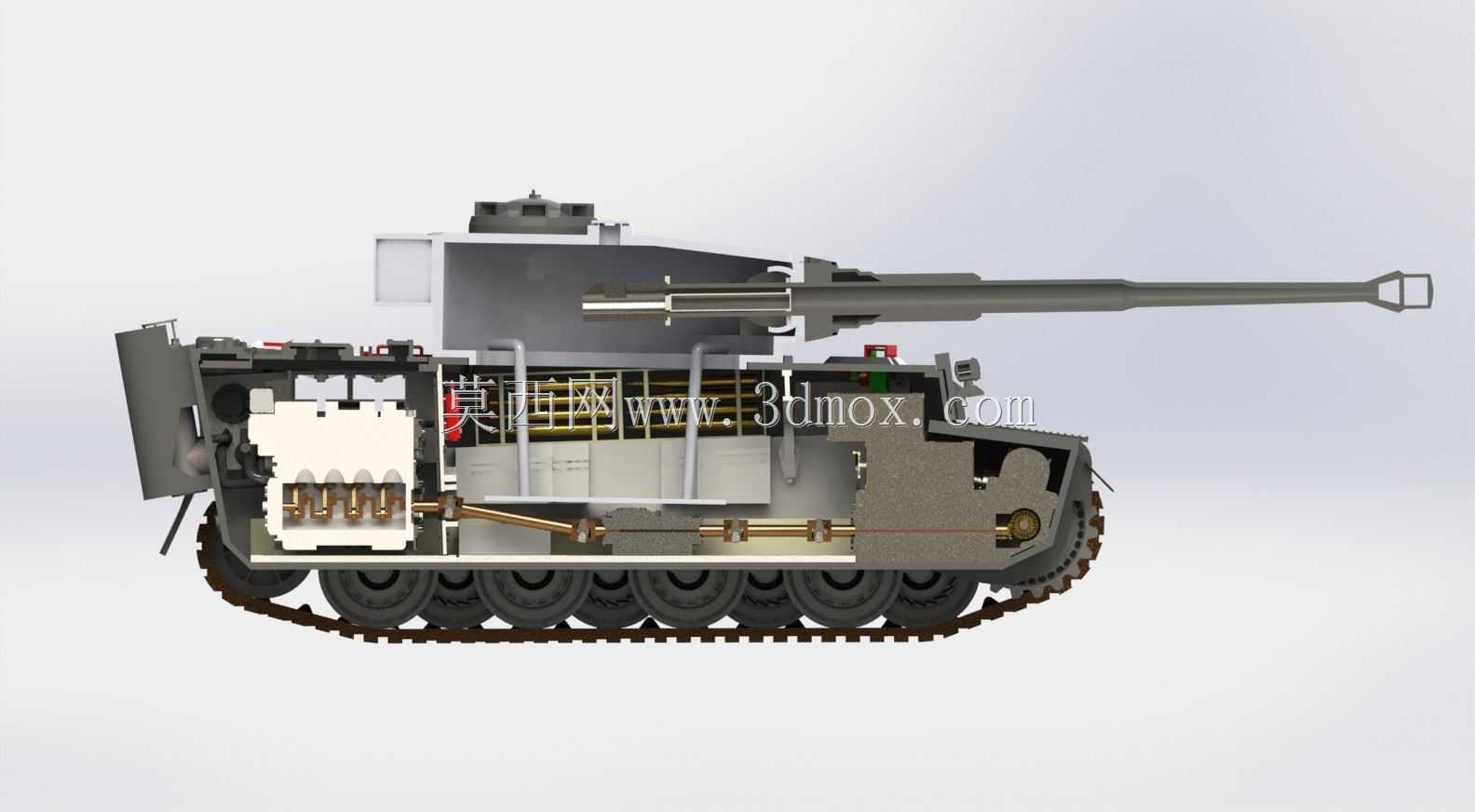

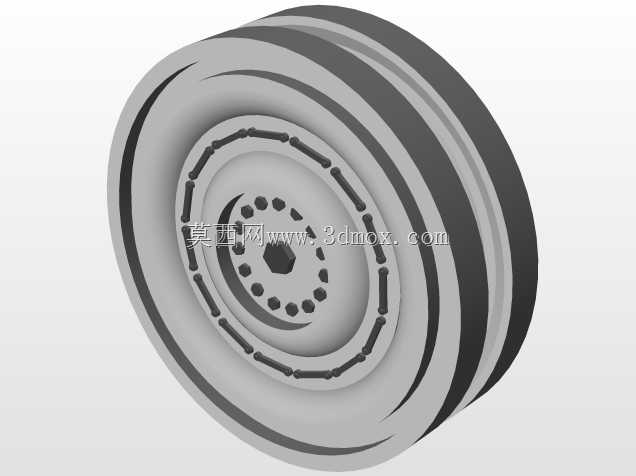

在功能特性层面，该剖视设计完整呈现了车体内部的功能分区：前部设置驾驶操作区域，预留了驾乘人员的操作空间与观察视野通道，中部为战斗舱预留了足够的武器安装与弹药存储空间，后部动力舱集成了动力输出单元、散热组件、燃油存储模块与传动衔接结构，两侧行走机构区域清晰展示了负重轮、诱导轮、主动轮与履带的配合关系，同时在车体侧部预留了附加装甲的安装接口，可根据作战需求外挂防护组件提升抗打击能力。

设计思路上，该方案优先保障动力传输路径的最短化，将动力单元后置后通过传动轴直接衔接前部主动轮，减少传动过程中的动力损耗，同时将燃油存储模块布置在动力舱两侧的防护区域内，降低弹药殉爆、燃油泄漏的风险；内部舱室采用分隔式布局，通过防火隔板将动力舱、战斗舱、驾驶舱进行物理隔离，避免单舱受损后故障快速蔓延至全车体。行走机构采用多组负重轮搭配独立悬挂的结构设计，可适配野外崎岖地形、壕沟、垂直墙等复杂通行场景，履带的接地长度与宽度经过匹配计算，可有效降低整车接地比压，提升松软泥泞路面的通行能力。

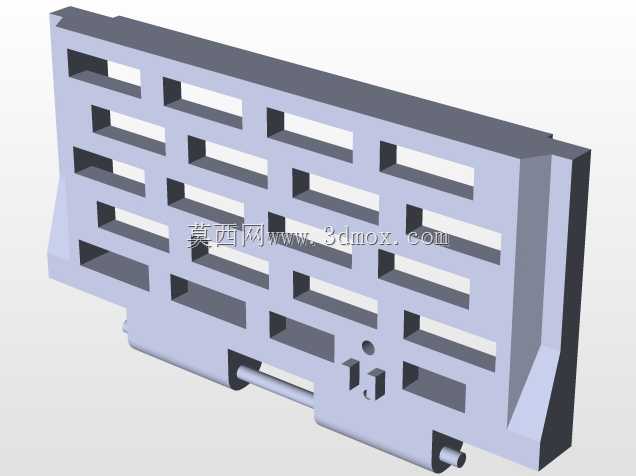

从安装边界与尺寸适配来看，该设计严格控制车体的整体宽度与高度，既满足铁路运输、平板拖车转运的尺寸限值要求，也为后续加装火控系统、通信设备、辅助武器预留了标准化安装接口，内部管线采用沿车体侧壁走线的布局方式，预留了足够的维护操作空间，便于日常检修与战损后的快速抢修。车体前部的倾斜装甲设计在不增加整车重量的前提下提升了防护等效厚度，后部动力舱预留了散热格栅与检修舱门，可在不吊装动力总成的情况下完成常规保养作业，兼顾了作战性能与后勤维护的便捷性。
