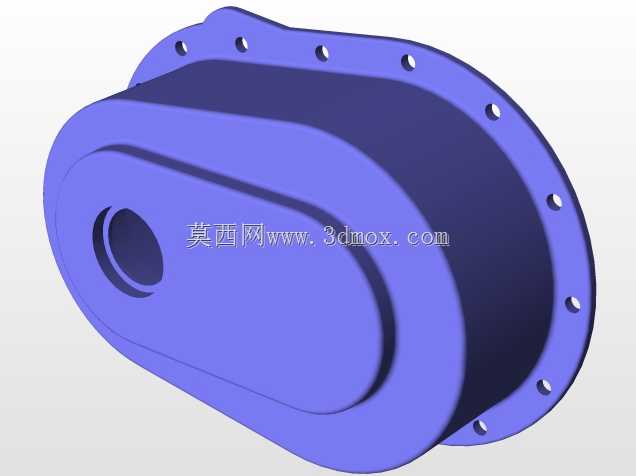

直齿换挡传动机构GSG5000结构设计

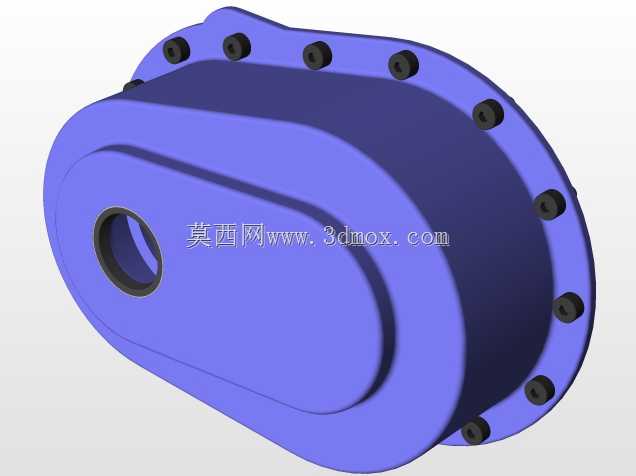

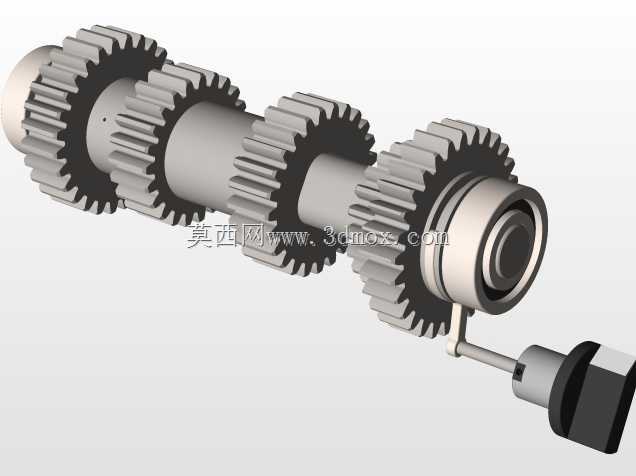

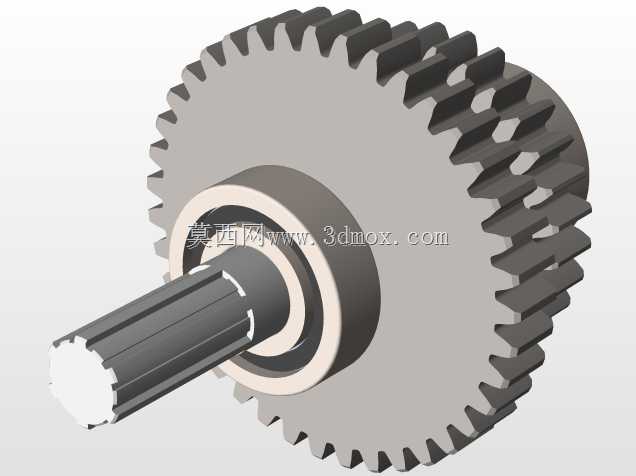

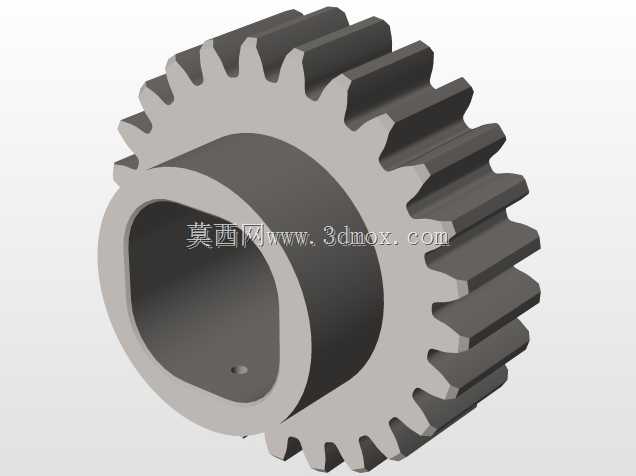

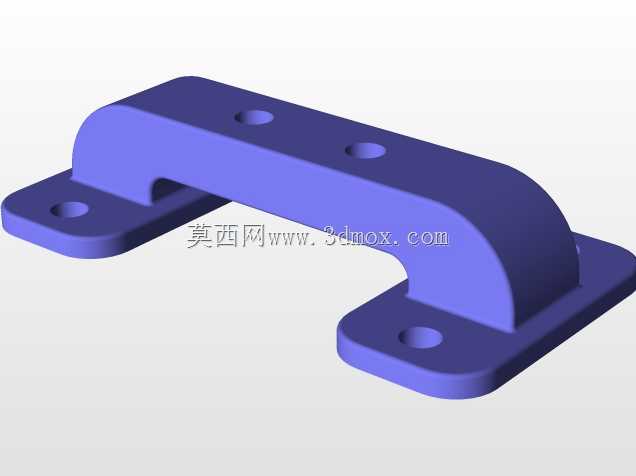

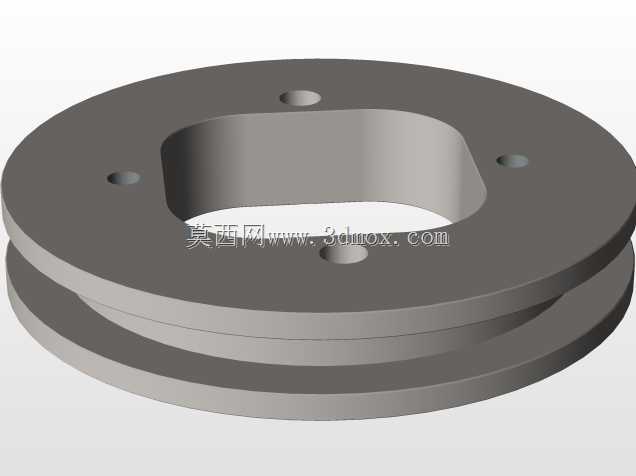

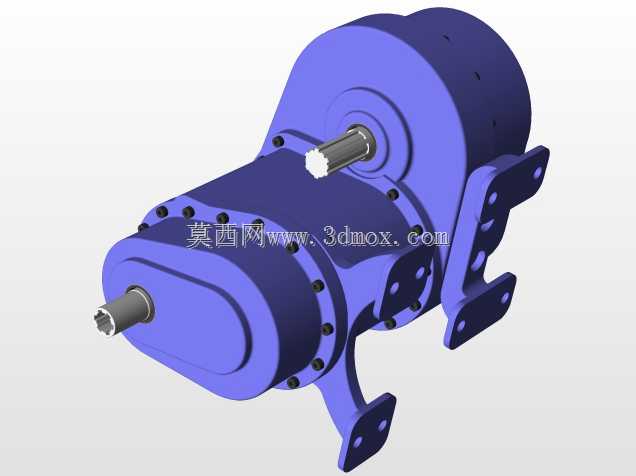

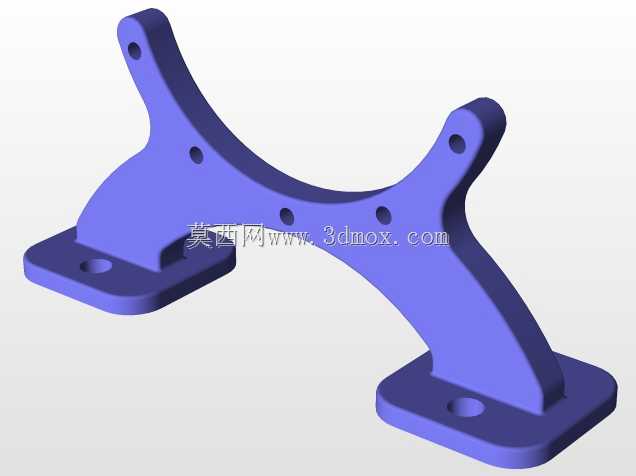

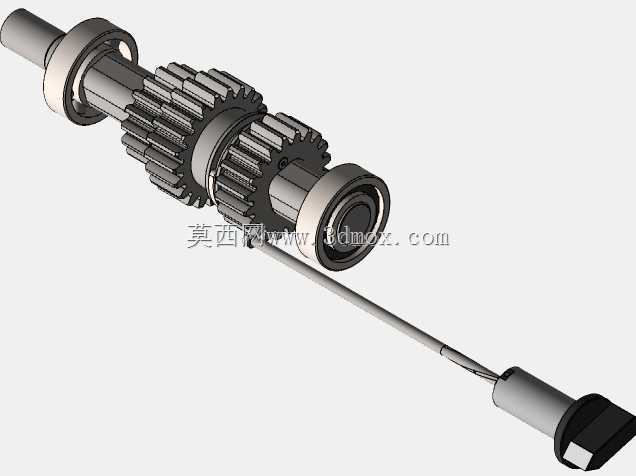

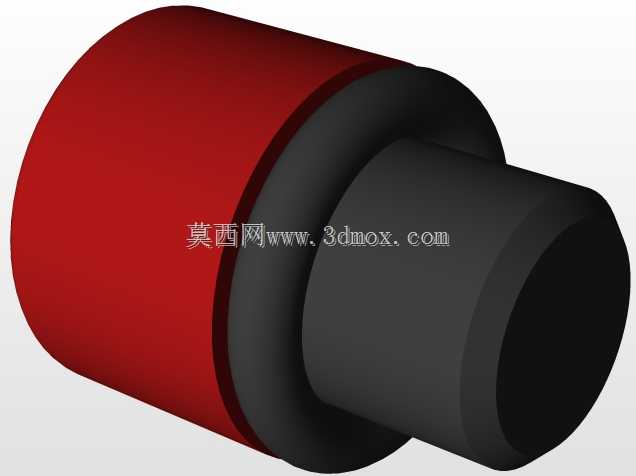

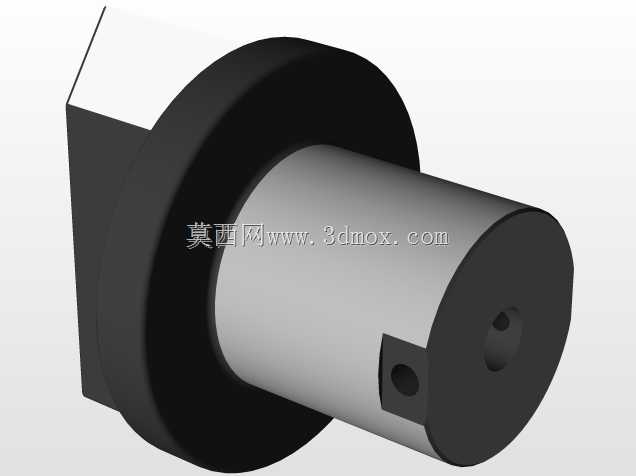

　　在中小功率传动系统的布局阶段，直齿换挡传动部件的选型往往直接决定整机的传动效率与维护成本。GSG5000这类直齿换挡结构，常被嵌入轻工输送线、小型专用机床进给单元、包装设备的动力切换支路中，承担固定速比下的扭矩传递与工位动力通断功能。不同于斜齿传动的轴向力附加载荷，直齿啮合的接触线沿齿宽方向平行分布，在频繁换挡的工况下，齿面滑动摩擦占比更低，换挡拨叉的操作阻力更易控制，这也是很多间歇式传动设备优先选用直齿换挡结构的核心原因。从三维建模的视角拆解该部件，主体采用同轴阶梯轴式布局，大直径端为集成式直齿齿圈与换挡结合座，小直径端为动力输出轴段，整体无多余外伸支架，安装时可直接嵌入设备的传动腔侧壁，无需额外设计复杂的支承底座。

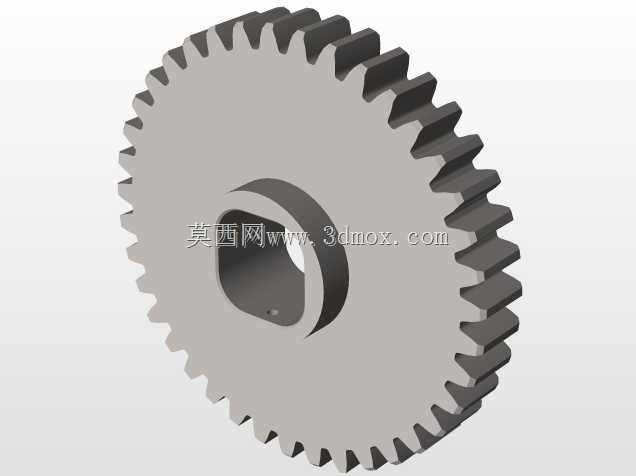

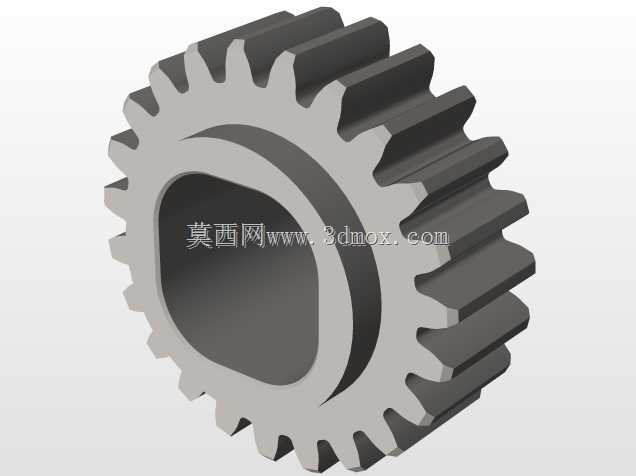

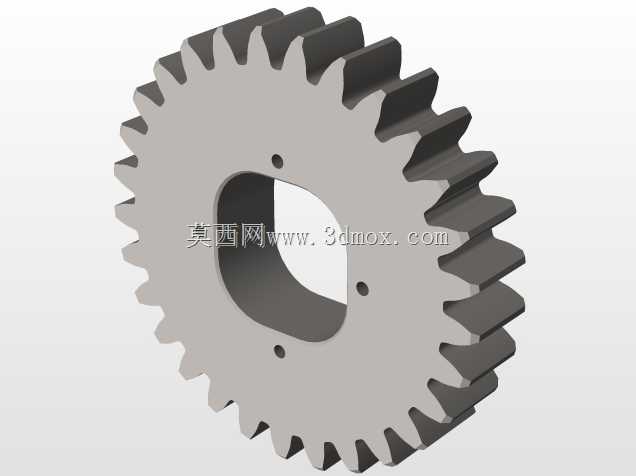

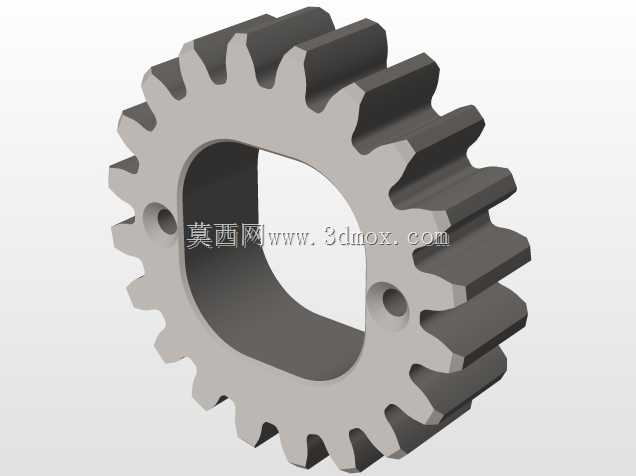

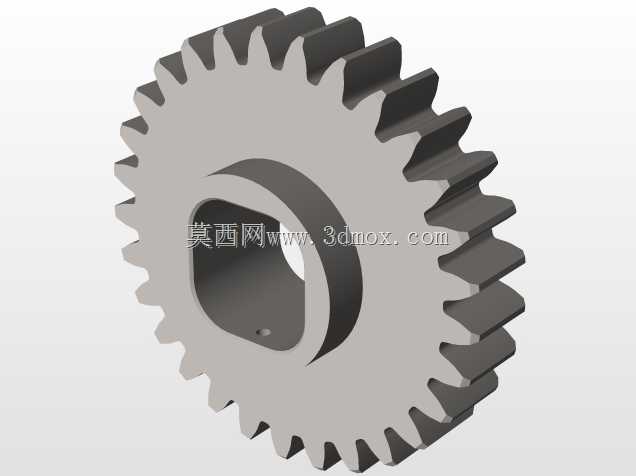

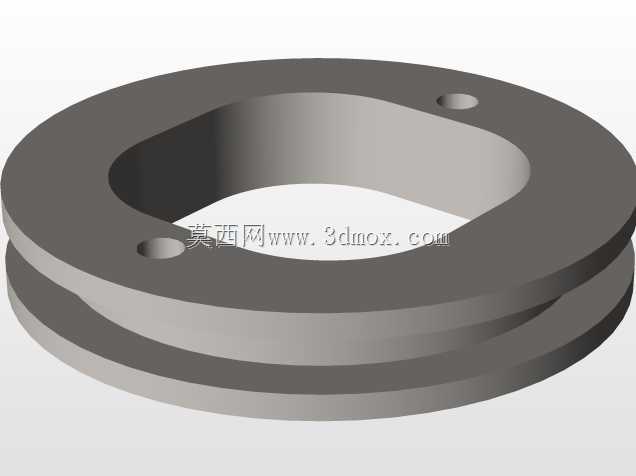

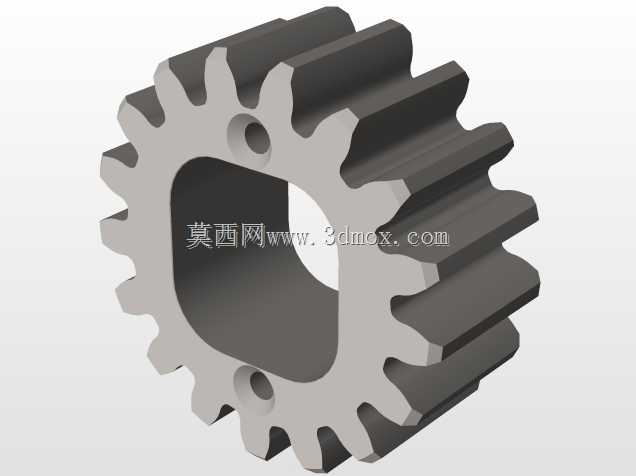

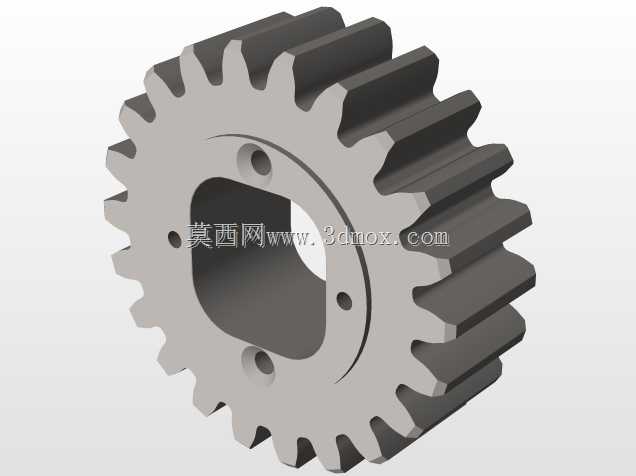

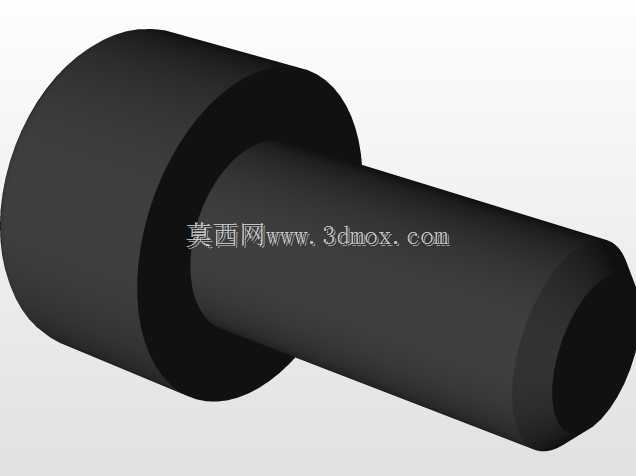

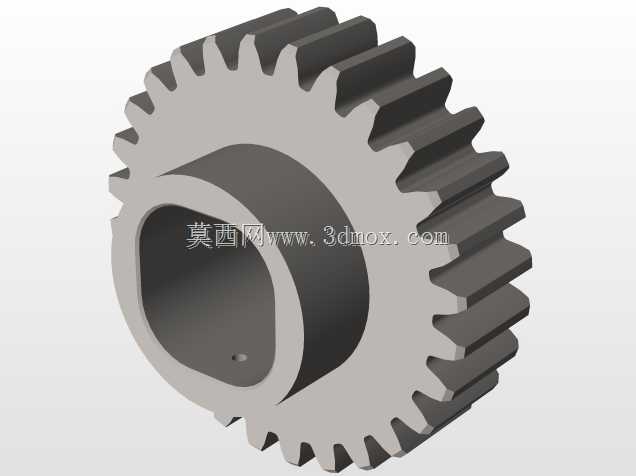

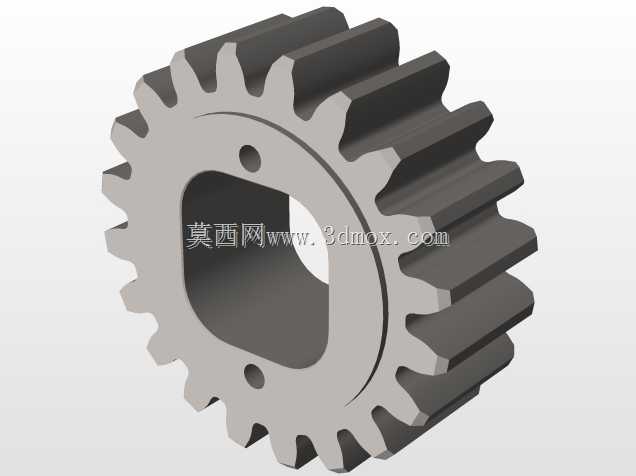

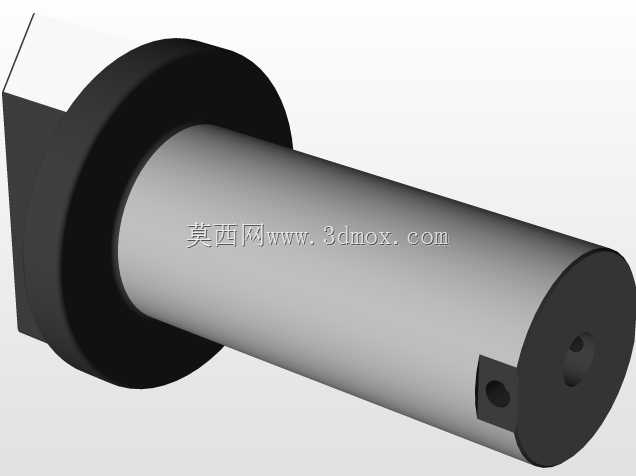

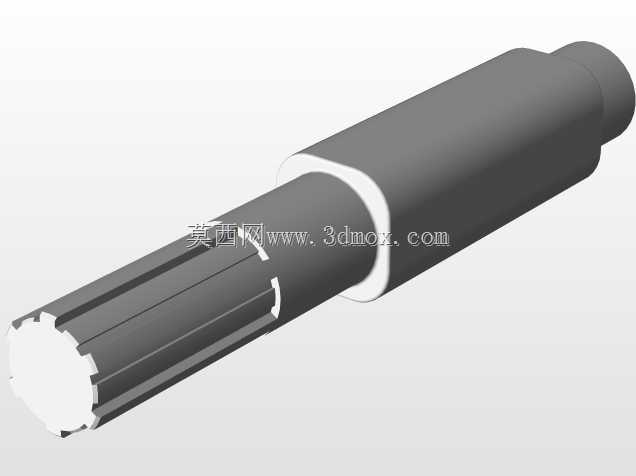

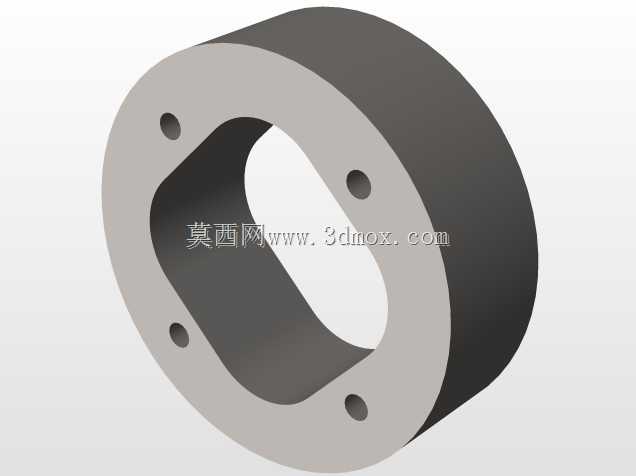

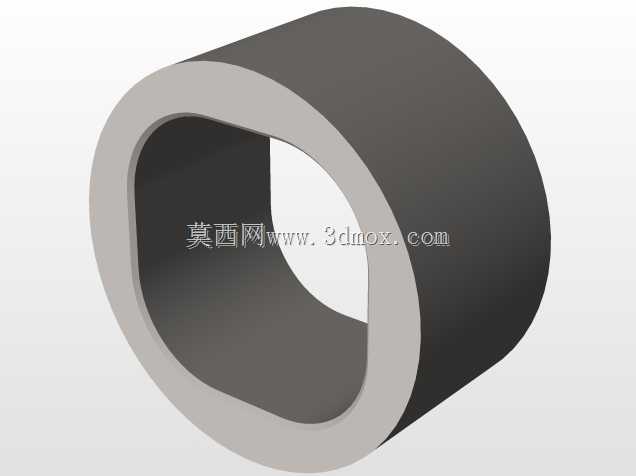

　　这种一体化的结构思路，本质是把原本分散的齿轮、结合齿、输出轴三个零件的功能整合到单一坯件上，减少了装配累积误差，也压缩了部件在设备内部的占用空间。在实际建模过程中，齿部参数的匹配是核心环节。直齿部分采用标准渐开线齿形，齿顶圆与轴肩的过渡处预留了退刀槽与磨削越程空间，避免热处理后精加工出现干涉；换挡结合齿的齿端做了倒角导向，即便拨叉存在小幅安装偏差，也能顺利完成啮合入位，不会出现打齿卡滞。轴段的直径差并非随意设定，大端轴肩可直接贴合腔体内壁的定位端面，承担轴向限位作用，小直径轴段与轴承内孔的配合公差选在过渡配合区间，既保证装配时的同轴度，又方便后期检修时的拆卸更换。从安装边界来看，该部件的轴向尺寸从大端端面到小轴末端形成连续阶梯，

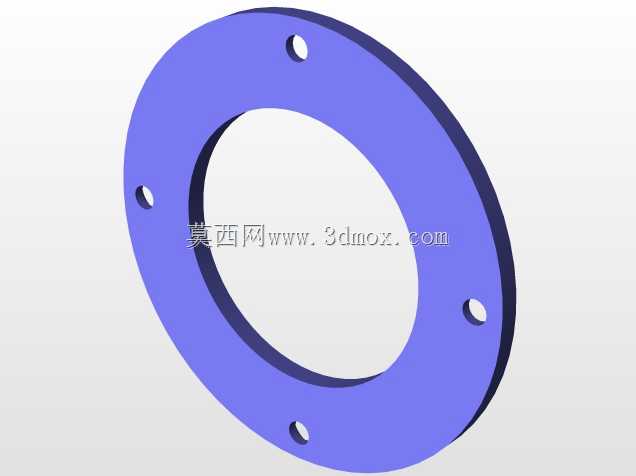

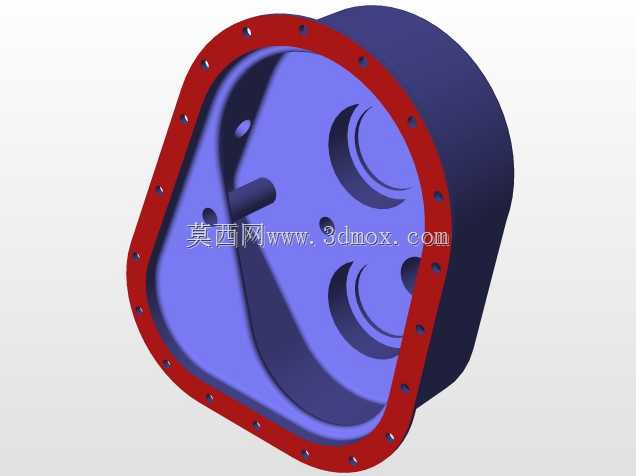

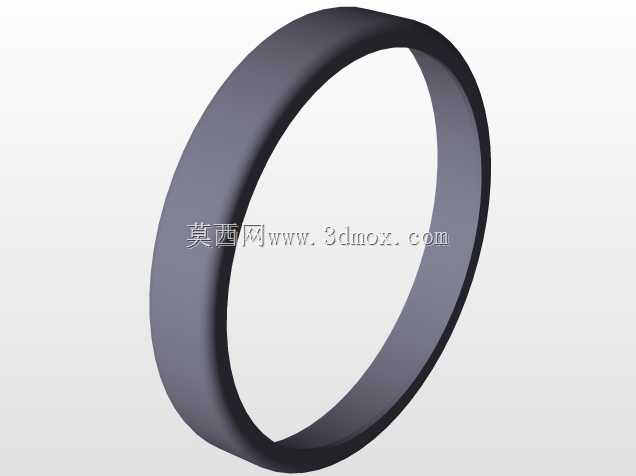

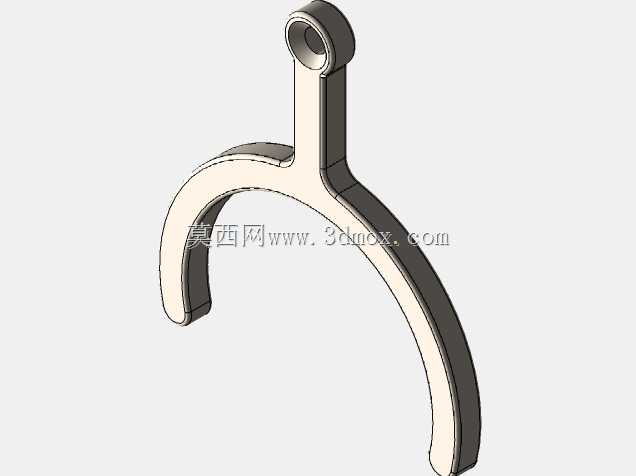

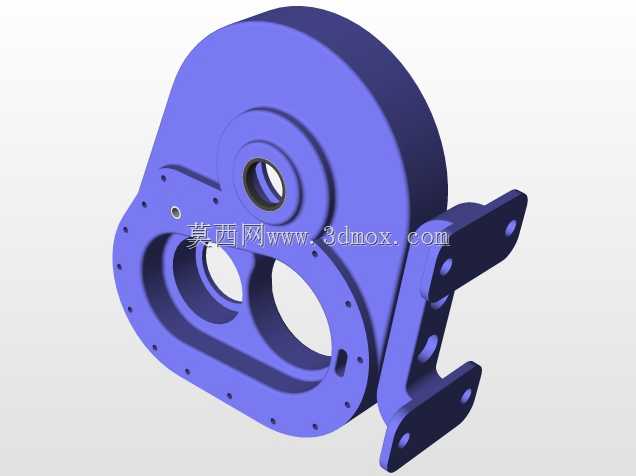

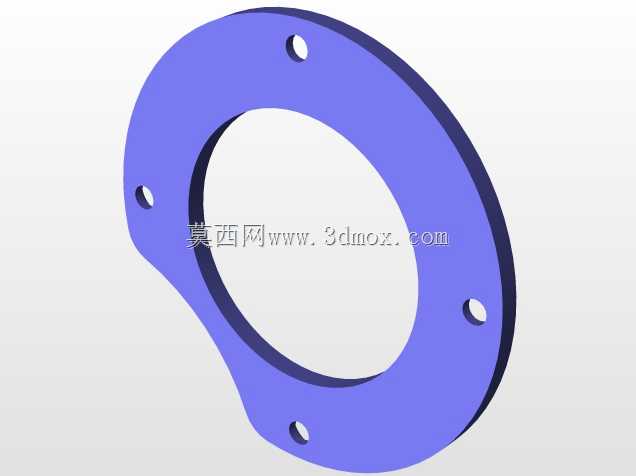

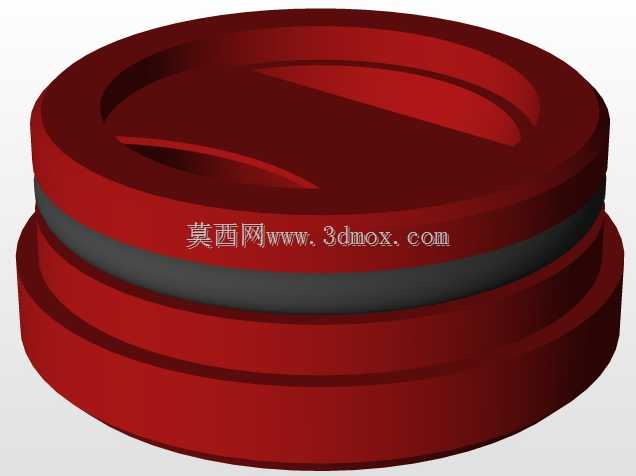

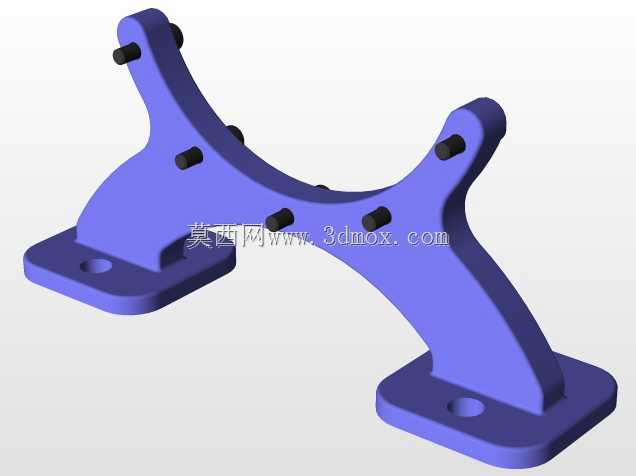

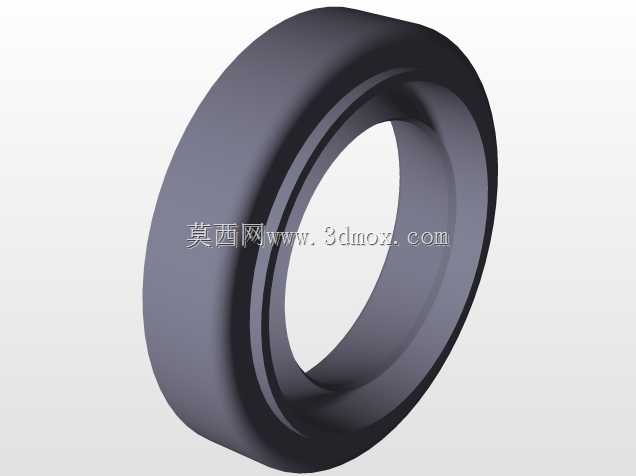

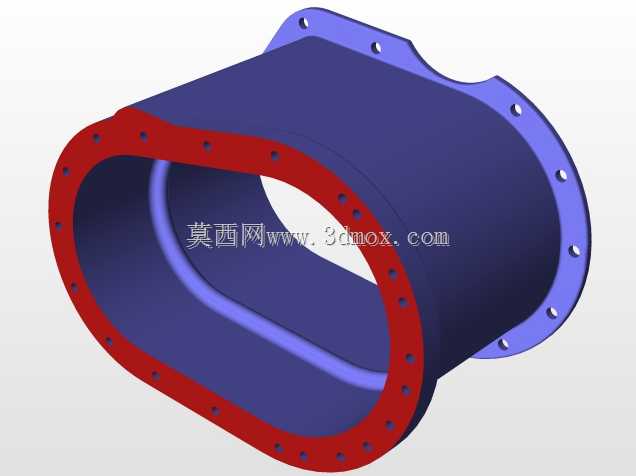

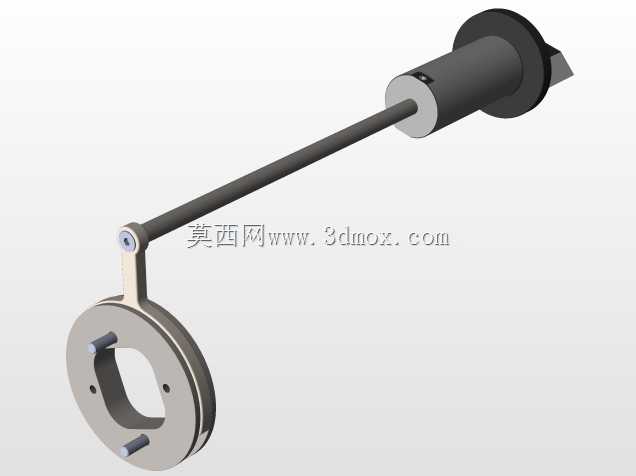

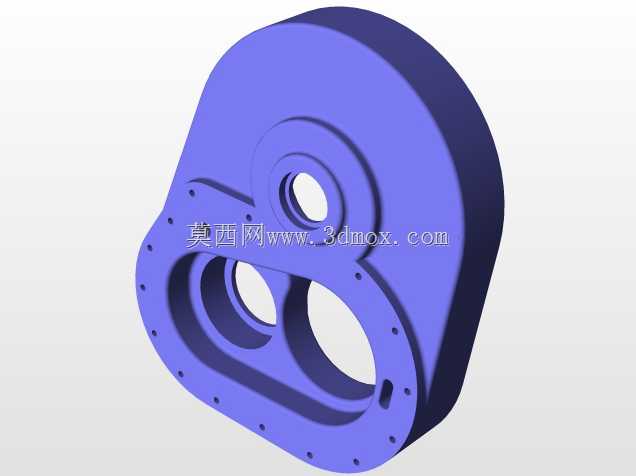

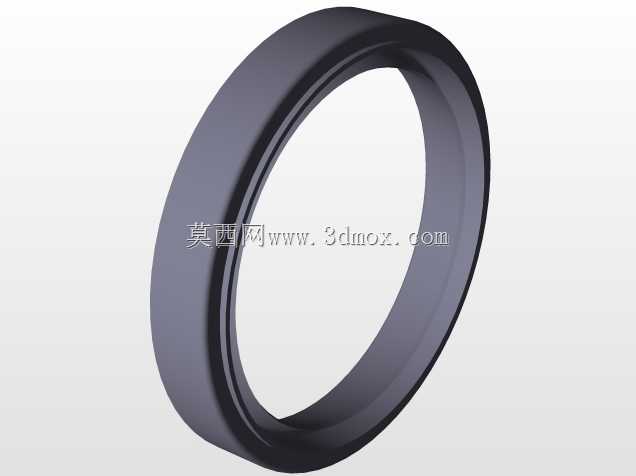

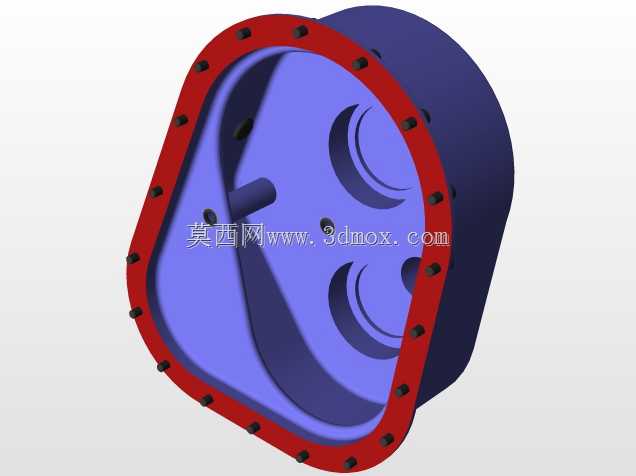

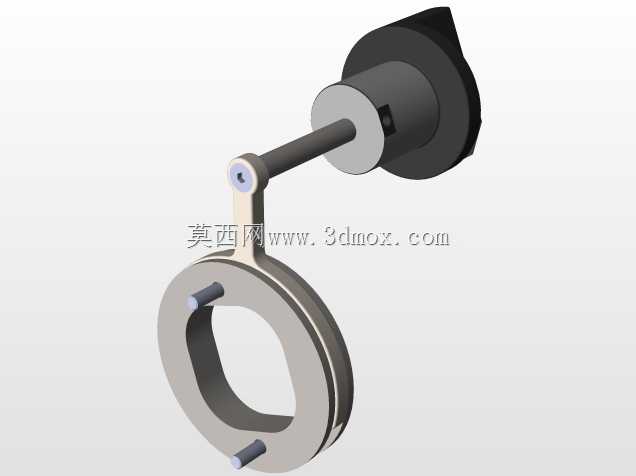

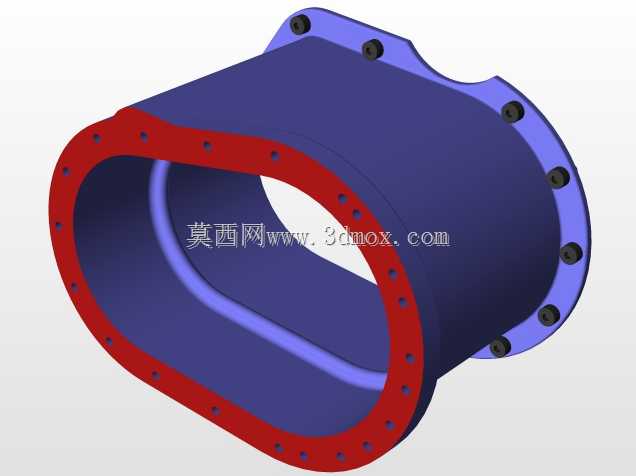

　　径向最大轮廓集中在大直径齿圈部位，设计设备腔体时只需在齿圈外围预留足够的齿顶间隙与润滑存油空间，小轴段周边可紧凑布置轴承、密封圈与换挡拨叉组件。在输送线场景中，这类部件常安装在驱动电机与从动滚筒之间，需要切换工位动力时，拨叉推动结合齿脱开或啮合，即可实现单段输送线的独立启停，不会影响整条生产线的其他工位；在小型专用机床的进给系统里，它可用于快慢速进给的动力切换，直齿传动的精准速比能保证进给位移的重复精度，避免传动间隙导致的加工尺寸偏差。结构强度校核层面，大直径齿圈的轮齿根部做了圆角过渡，可降低应力集中系数，应对频繁换挡带来的冲击载荷；轴段的长径比控制在合理范围，即便在额定扭矩下长期运转，也不会出现明显的挠曲变形，

　　保证齿面啮合的接触面积均匀。润滑方式的适配也在结构设计的考量范围内，齿圈下方可直接浸入油池，齿轮转动时带起的润滑油可顺带润滑啮合齿面与端部轴承，无需额外布置复杂的喷油管路，降低了配套设备的润滑系统复杂度。对于三维建模从业者而言，搭建该模型时需重点关注同轴度约束的设置，所有阶梯轴段、齿圈、结合齿的回转中心必须保持统一基准，否则后续生成工程图时会出现形位公差标注矛盾，导入装配体后也容易出现配合干涉。齿形的绘制不必追求过度冗余的细节，在满足装配验证与工程图导出的前提下，可采用参数化齿形生成方式，既保证齿形参数的准确性，又能控制模型的文件体量，提升整机装配时的运算流畅度。在设备选型匹配时，技术人员可直接依据该部件的径向与轴向安装边界，调整腔体的内壁尺寸与端盖位置，结合齿的位置对应拨叉的行程范围，无需再对部件本身进行二次结构改造，大幅缩短了专用设备的传动系统设计周期。
