汽车零部件气动压紧焊接工装夹具

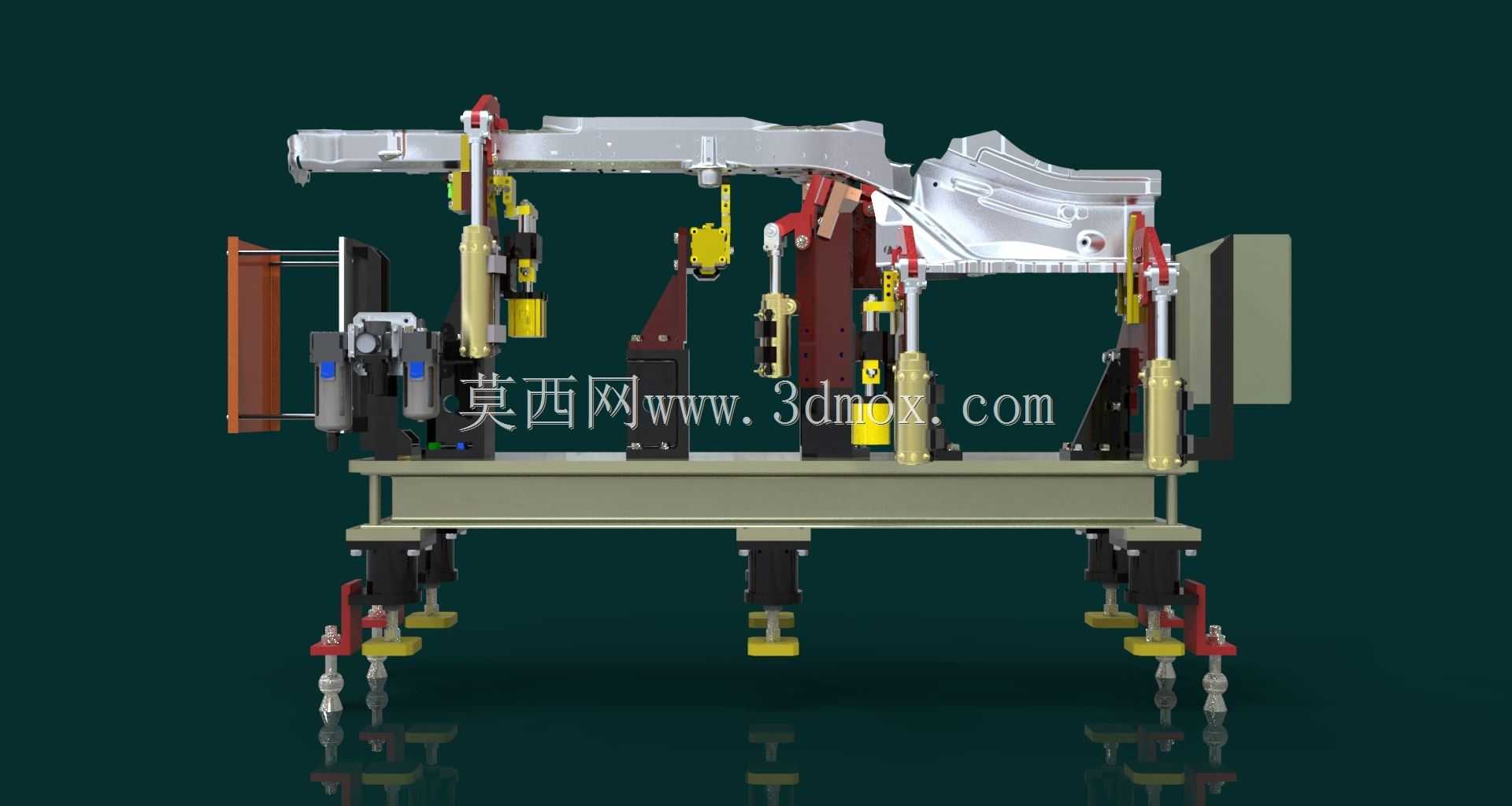

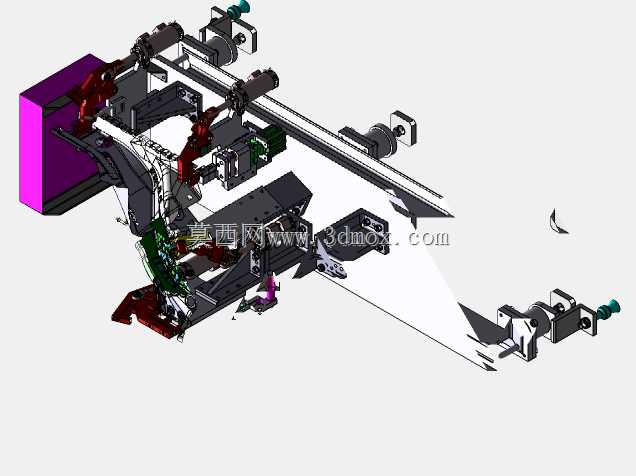

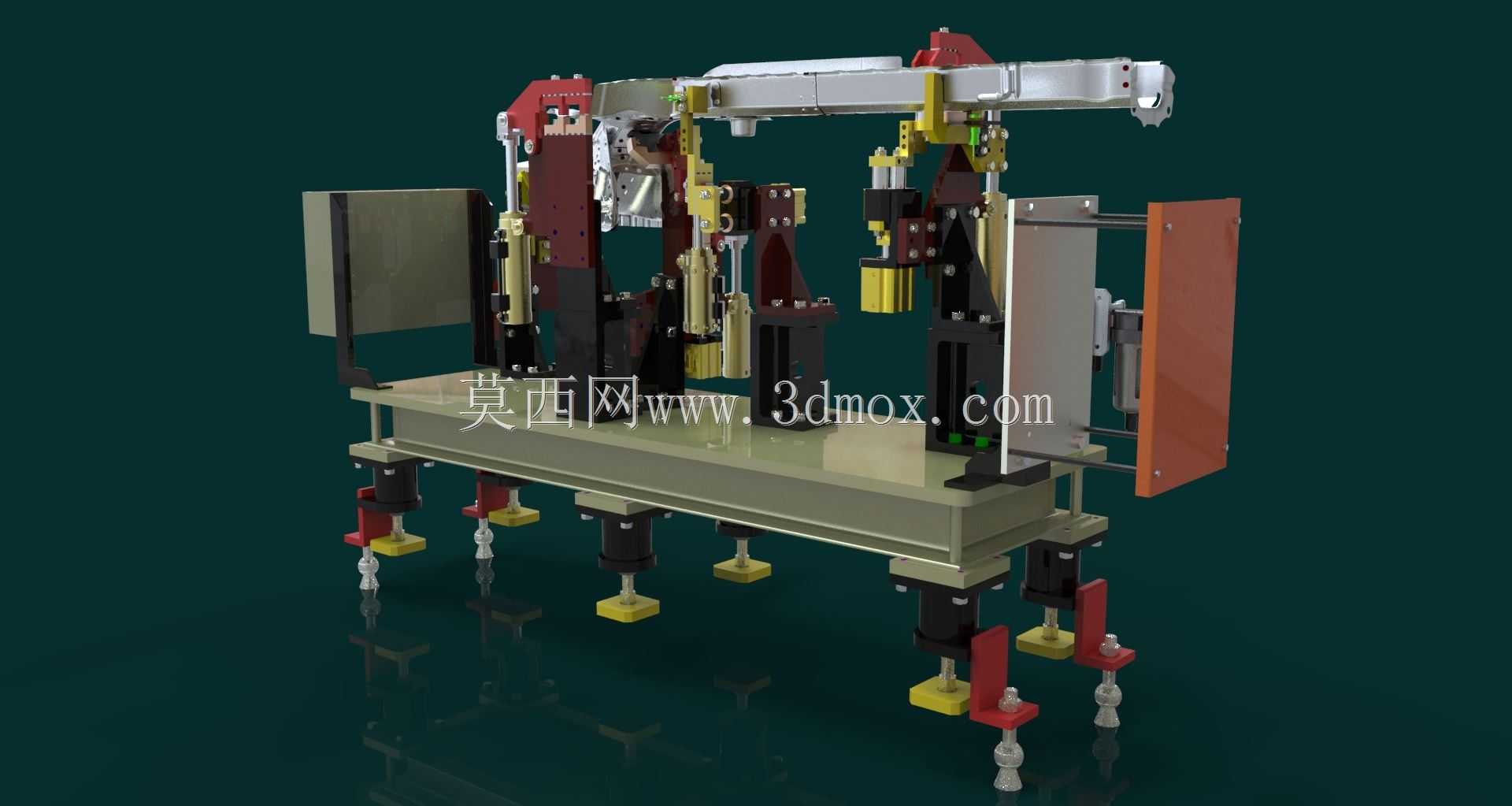

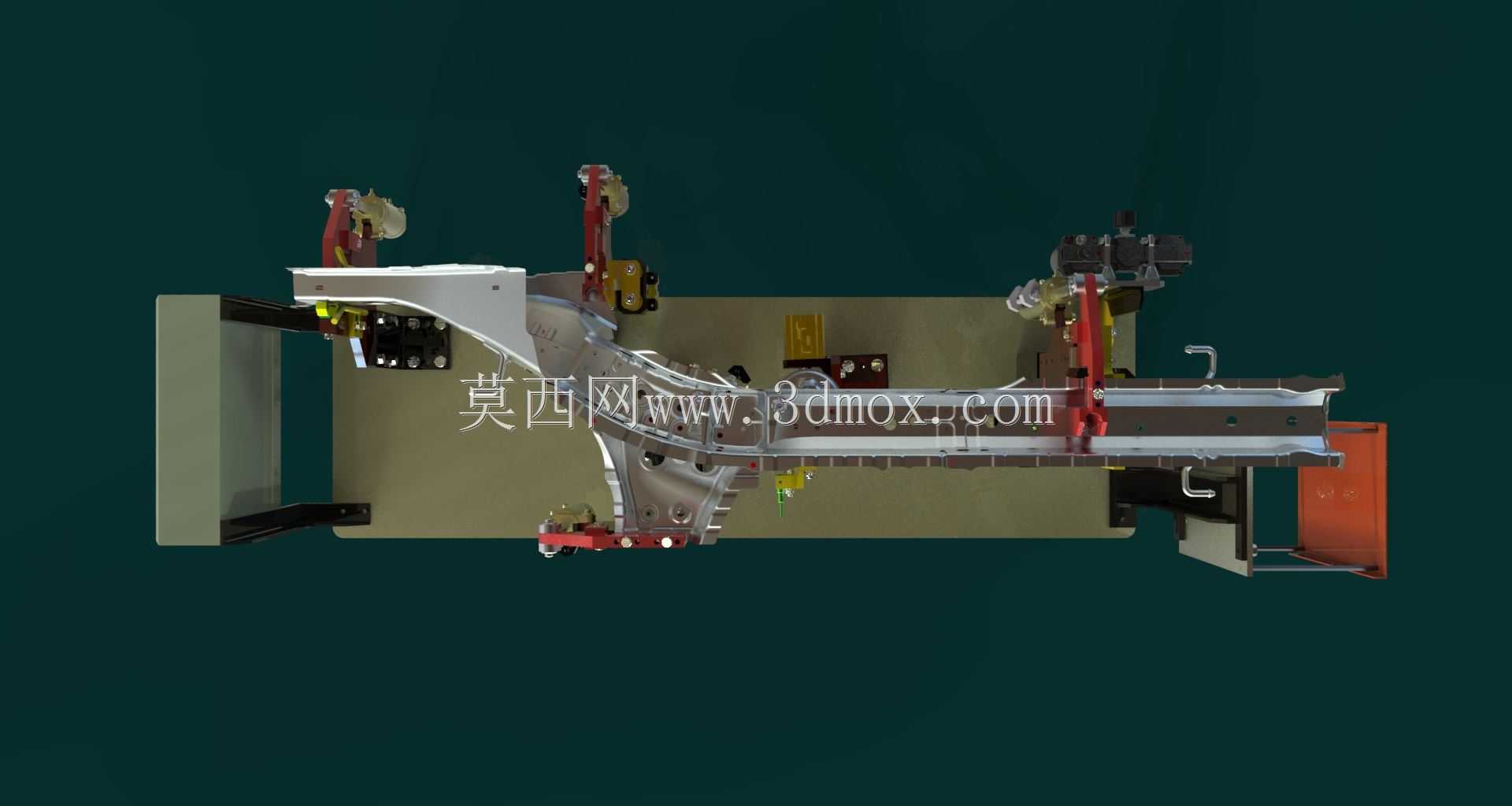

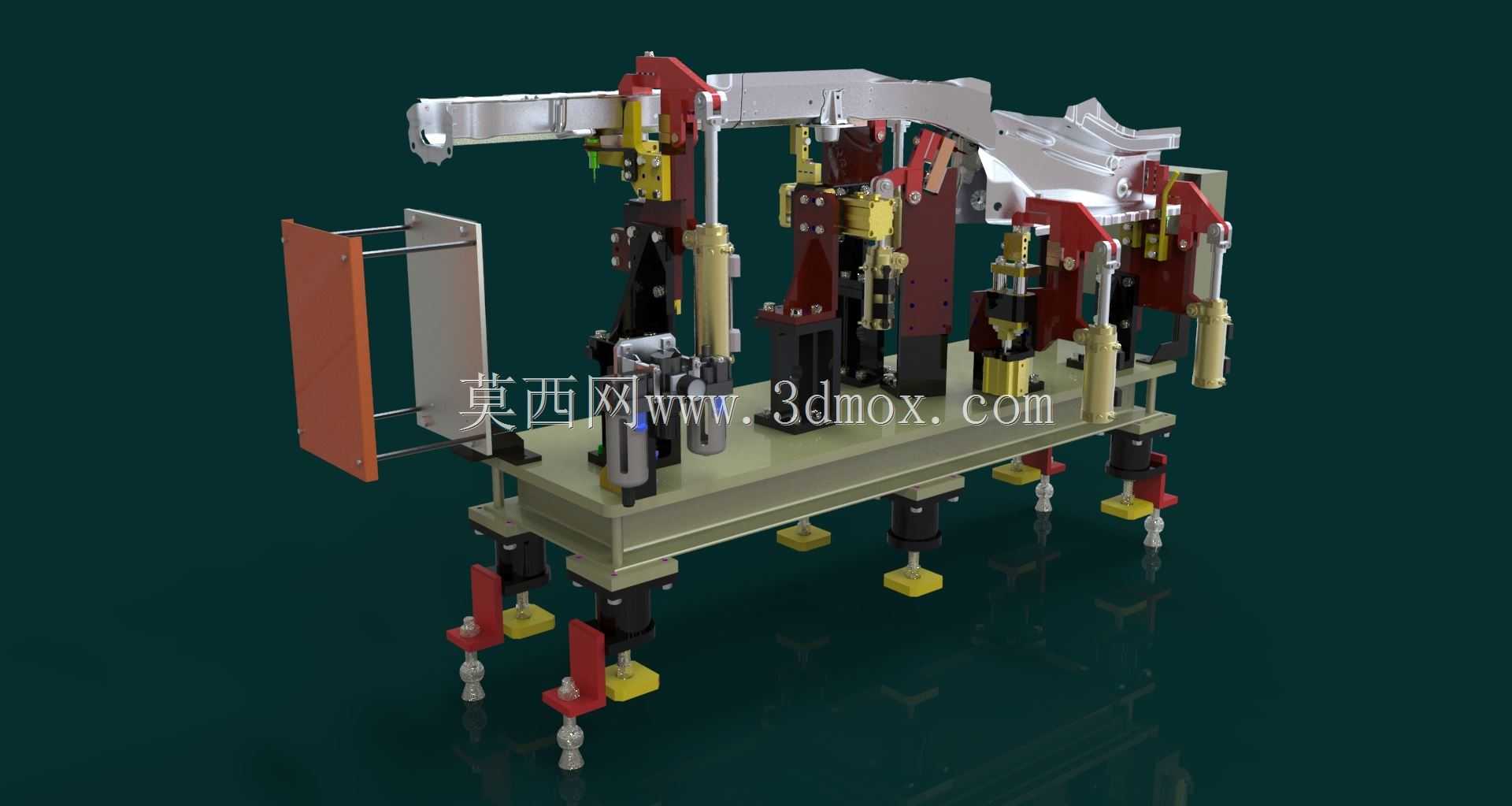

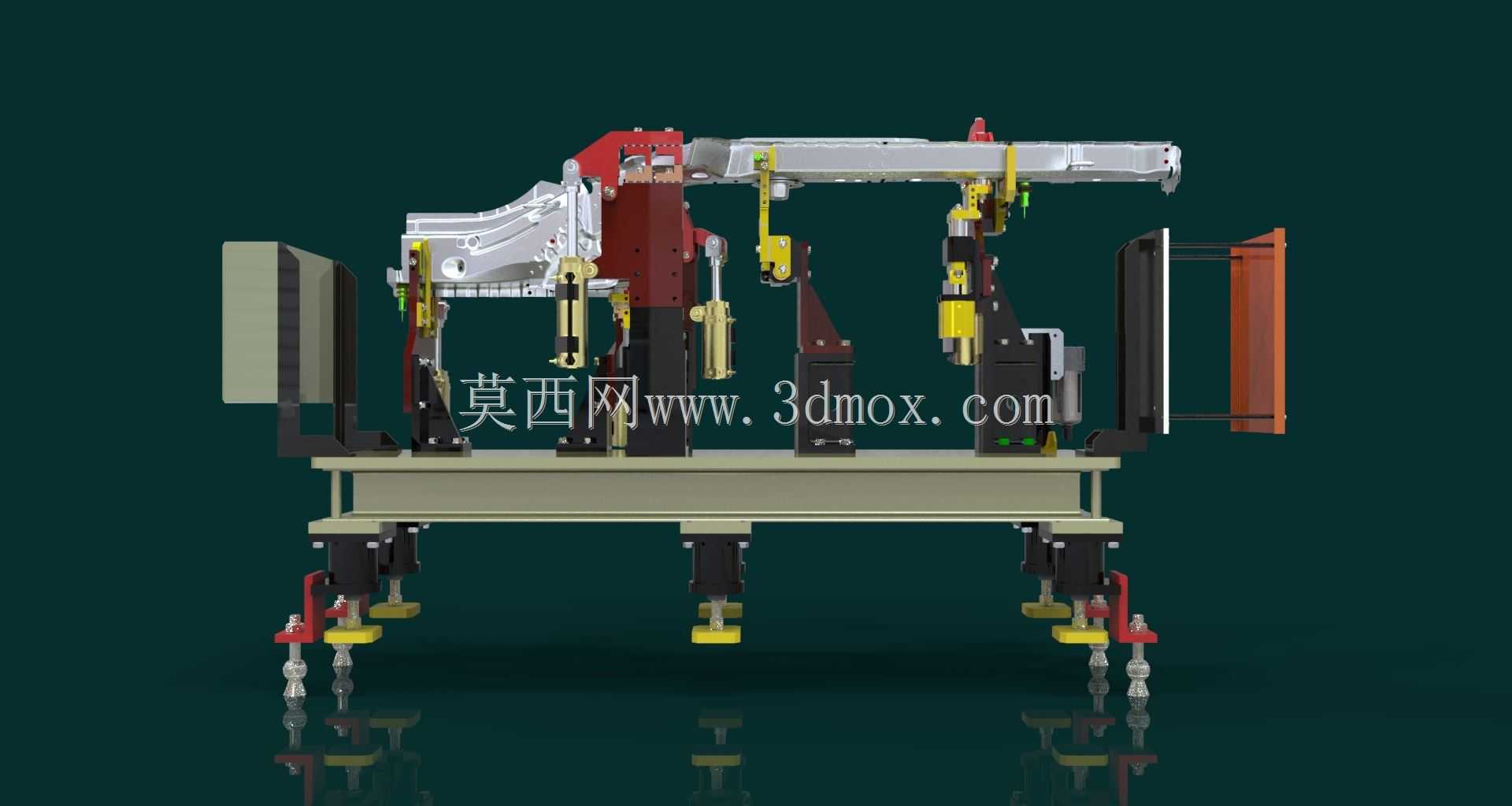

这套焊接工装主要应用于汽车白车身零部件的焊装生产环节，在整车制造的焊装车间内承担异形结构件的焊接定位与压紧作业，适配汽车侧围内板、横梁组件等多弧度、多折弯面的薄壁冲压件拼焊工序，能够在多焊点连续焊接作业中全程保持工件的位置精度，避免焊接过程中工件受热变形出现位置偏移，保障组焊后部件的形位公差符合整车装配要求。整套工装采用平台式基座设计，底部配置可调节支撑脚与减震垫，能够适配车间内不同平整度的地面安装需求，基座台面预留多组标准化安装槽位，可根据不同批次工件的定位需求调整各功能组件的安装位置，无需重新加工基座即可快速适配同系列不同规格工件的装夹需求。工装的定位单元按照工件的数模基准点进行点位排布，针对工件上的异形曲面设置仿形支撑块，支撑块型面与工件表面完全贴合，避免薄壁工件装夹时出现局部凹陷变形；压紧单元采用气动杠杆式压紧结构，搭配行程可调的压紧臂，可根据工件的厚度与压紧位置调整下压行程与压紧力，每个压紧点位的压紧力可独立调节，既保证工件装夹稳固无窜动，又不会因压紧力过大造成工件表面压痕或形变。工装侧边设置有工件预定位挡板，操作人员上下料时可先将工件靠在挡板上完成初步定位，再启动气动系统完成所有点位的自动压紧，大幅降低上下料的对位难度，提升单工位的装夹作业效率。整套工装的气路管线采用内置式排布，所有气管沿基座与支撑立柱的内部走线，避免焊接飞溅烫伤管线，同时在焊接作业区域旁设置有挡弧板，阻挡焊接弧光与飞溅对工装气动元件的损伤，延长工装的日常使用寿命。各功能模块采用模块化设计，当更换生产工件时，仅需更换对应位置的仿形支撑块与压紧头，即可快速完成工装切换，适配多车型共线生产的柔性焊装需求，有效降低焊装线的工装投入成本与换型调试周期。
