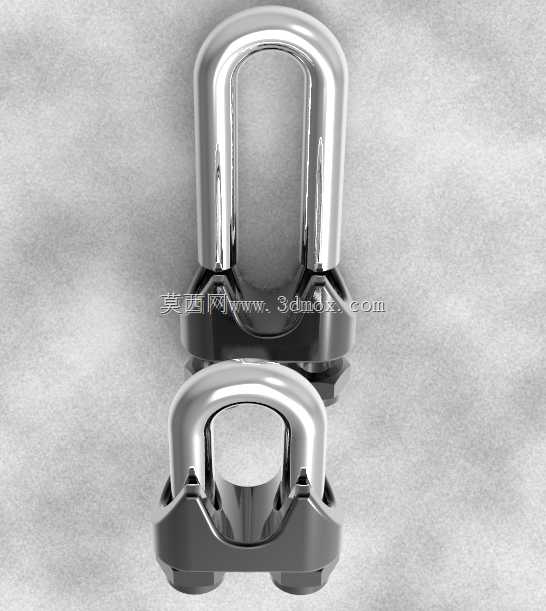

M8规格钢丝绳卡头紧固夹结构设计

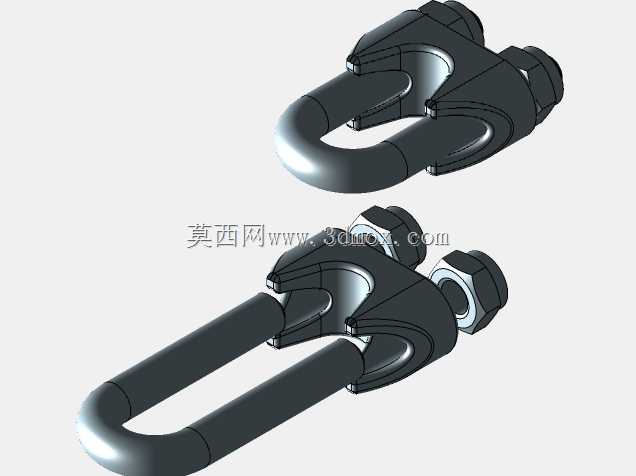

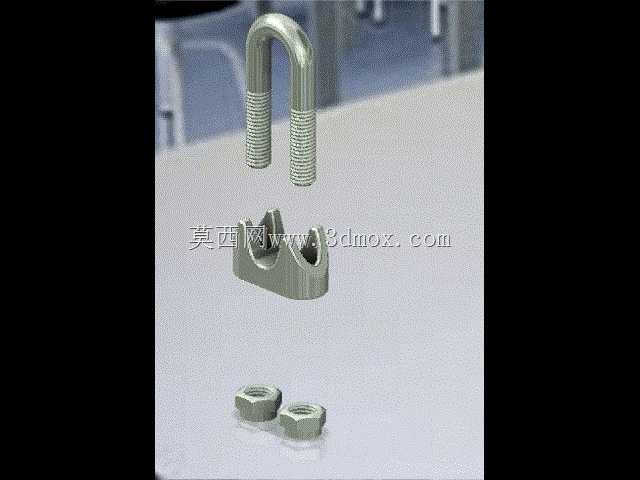

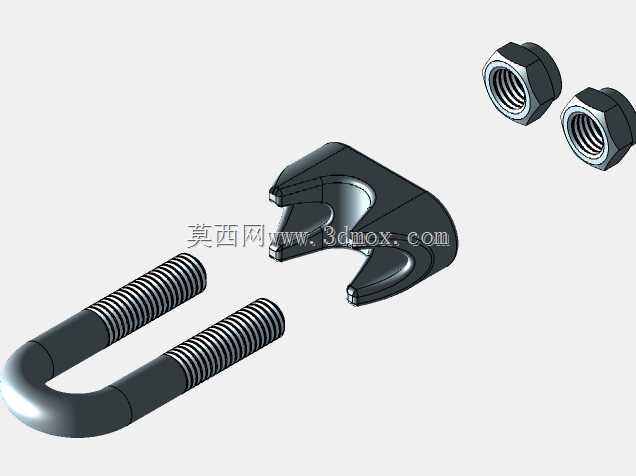

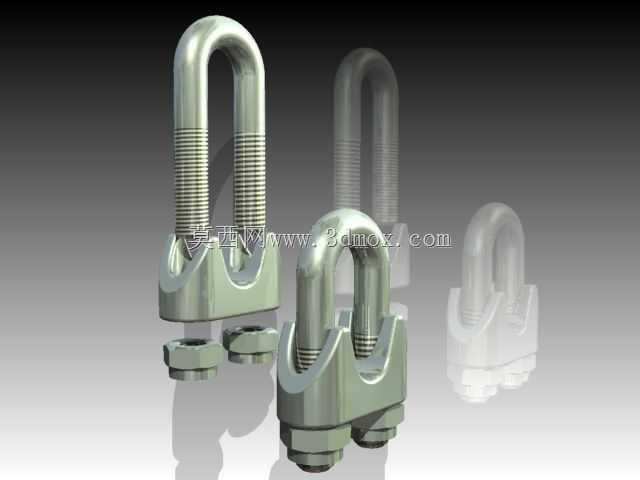

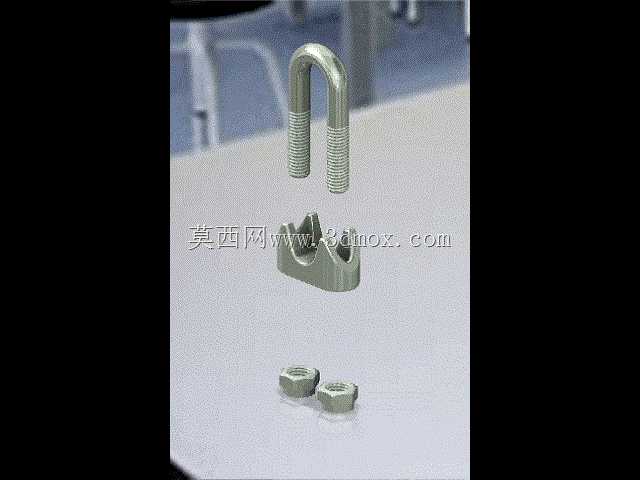

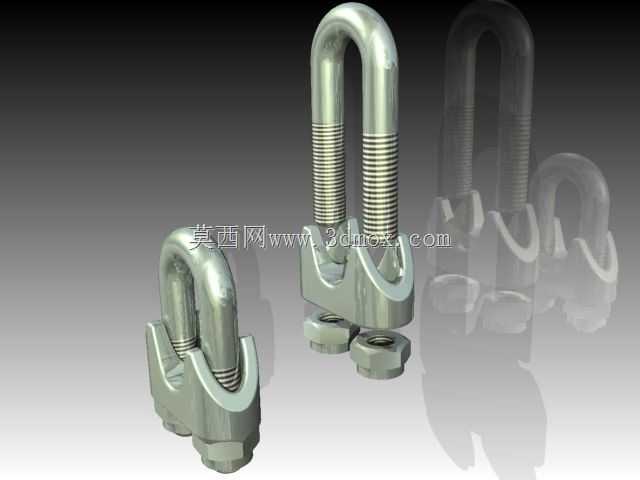

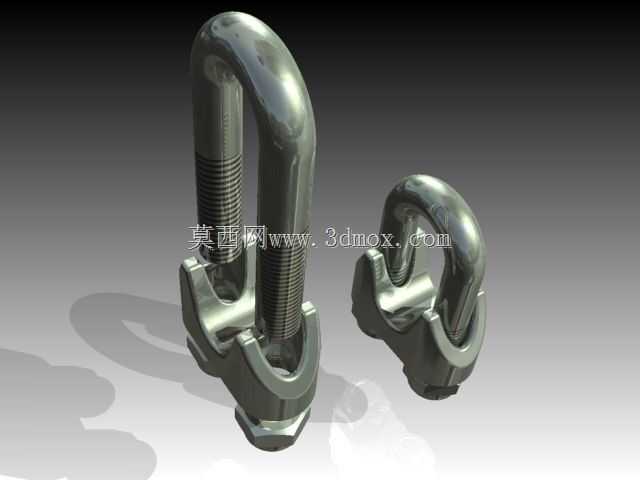

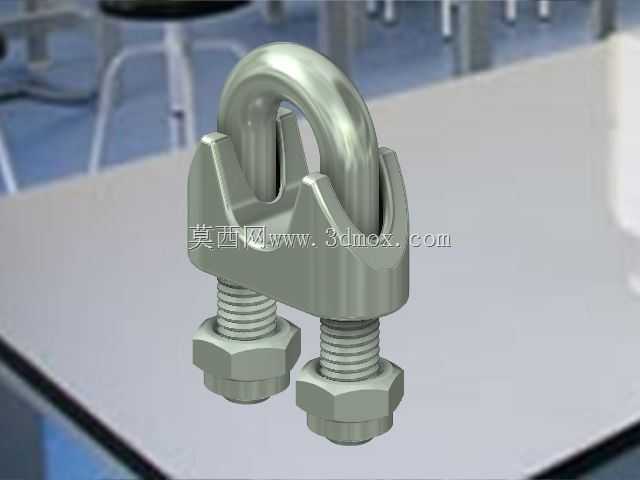

这款M8规格的钢丝绳夹，是起重吊装、索道架设、船舶系泊、户外张拉结构施工场景中常用的索具紧固配件，核心作用是将钢丝绳的自由端与工作段牢牢锁紧固定，形成可靠的绳环或连接接头，避免钢丝绳受拉时出现松脱、滑移问题，是保障索具系统承载安全的关键基础零件。在实际工程应用中，这类绳夹常搭配卸扣、吊环、花篮螺栓等配件共同使用，小到户外遮阳棚的拉索固定、小型设备的吊装捆绑，大到起重机械的卷扬绳端固定、输电线路的拉线锁紧，都能看到它的应用身影，尤其在临时吊装作业、索具现场改制场景中，凭借可反复拆装调整的优势，应用频次远高于一次性压合的铝套接头。从功能特性来看，这款绳夹采用经典的U形螺栓搭配鞍形卡座的结构设计，U形螺栓的螺纹段可穿过卡座两端的对应通孔，通过拧紧配套的六角螺母，让卡座的弧形内槽与U形螺栓的弧面共同抱紧穿入的钢丝绳，卡座内侧设计有与钢丝绳捻距匹配的防滑压纹，拧紧后能嵌入钢丝绳的绳股间隙，既可以增大接触摩擦力防止钢丝绳滑动，又能避免光滑接触面压接时对钢丝绳表层钢丝造成过度切削损伤。设计过程中，工程师充分考虑了实际安装的操作便利性与受力合理性：鞍形卡座的压接弧面严格匹配M8钢丝绳的外径曲率，保证压接时绳夹与钢丝绳的接触面积最大化，避免局部应力集中压断钢丝；U形螺栓的螺纹长度预留了足够的拧紧余量，既满足双螺母防松的安装要求，也能适配不同公差范围的钢丝绳外径，不会出现螺纹拧到底仍无法抱紧的问题；六角螺母采用标准对边尺寸，现场作业时使用普通活动扳手、套筒扳手即可完成拧紧操作，无需专用工具。从安装边界与尺寸参数来看，这款绳夹适配公称直径8mm的圆股钢丝绳，U形螺栓的中心距、卡座的整体宽度都经过严格校核，安装时相邻绳夹的排布间距需保持在钢丝绳直径的6-8倍，最后一个绳夹与绳端的距离要预留不小于150mm的安全长度，拧紧螺母时需交替拧紧两侧螺母，保证卡座两侧受力均匀，避免单侧压紧导致钢丝绳偏磨。整体结构没有多余的冗余设计，所有棱角都做了圆角钝化处理，既避免安装时划伤操作人员，也减少了应力集中导致的零件断裂风险，金属本体的强度完全满足对应规格钢丝绳的破断拉力要求，能在户外露天、轻度腐蚀的工况下长期稳定工作。
