高精度可装配圆锥滚子轴承结构设计

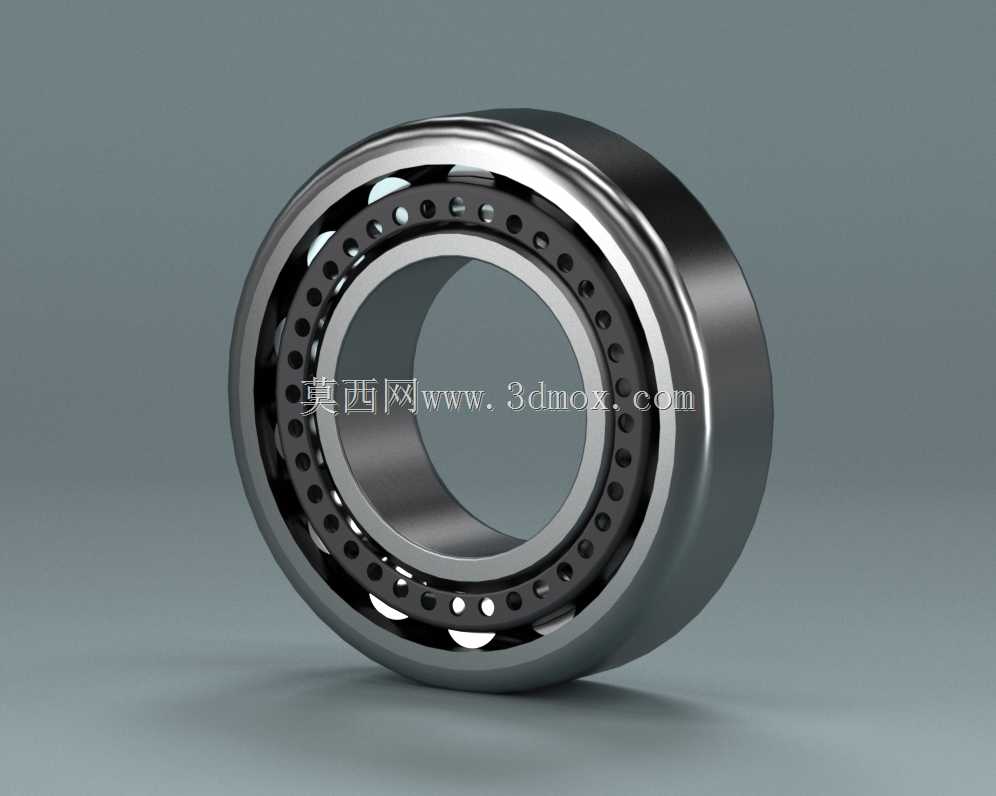

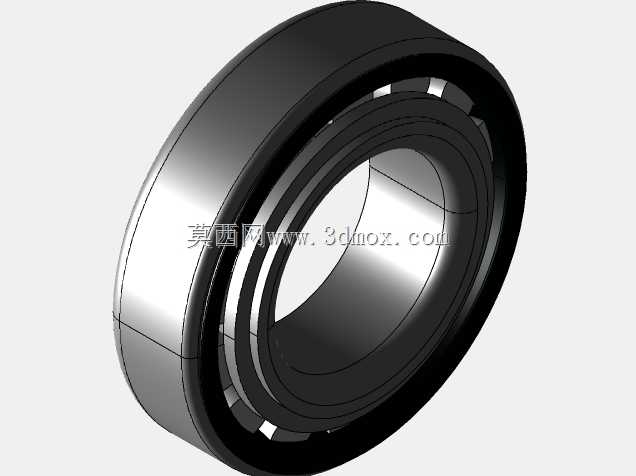

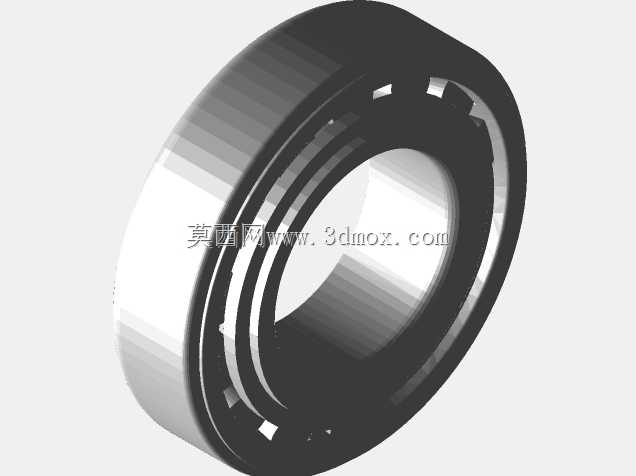

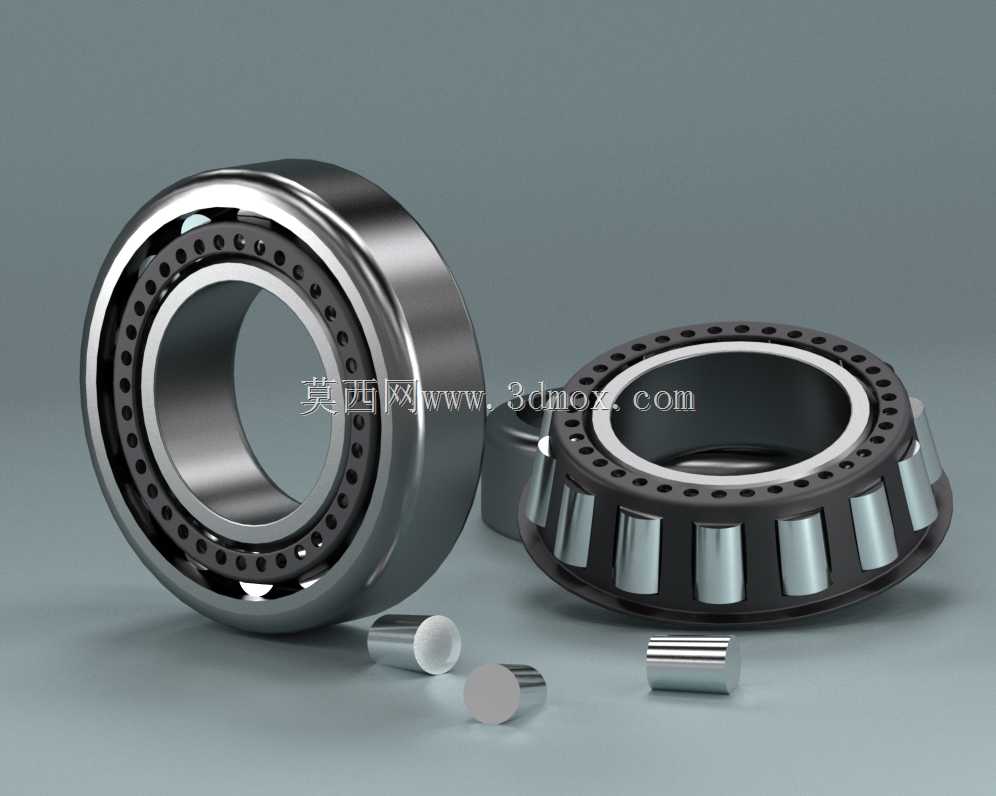

圆锥滚子轴承作为径向与轴向复合载荷承载能力突出的滚动轴承品类，广泛应用于汽车驱动桥差速器、机床主轴支承、重型工程机械行走机构、冶金轧钢设备辊系、风力发电机组传动链等需要同时承受径向力与单向轴向力的传动场景中，是重载传动系统里保障旋转精度、降低摩擦损耗的核心基础零部件。本次设计的圆锥滚子轴承采用分离式结构逻辑，将带锥形滚道的内圈组件、冲压保持架与圆锥滚子装配体、带匹配锥形滚道的外圈做可拆分设计，既方便安装过程中的游隙精准调整，也便于后期维护时的部件检查与更换，适配不同安装工况下的预紧力调节需求。从功能特性来看，该轴承的滚子母线与内、外圈滚道母线延长后会交汇于轴承轴线的同一点，从几何原理上保证滚动体沿滚道运动时为纯滚动状态，大幅降低运转过程中的滑动摩擦损耗，相比同尺寸深沟球轴承可承受更高的径向载荷与单向轴向载荷，成对反向安装使用时还可承受双向轴向载荷，满足正反两个方向的轴向定位需求。设计过程中重点优化了滚子与滚道的接触应力分布，通过修正滚子端部的线接触轮廓，避免滚子边缘出现应力集中导致的早期点蚀失效，同时优化保持架的兜孔间隙与结构强度，既保证滚子运转过程中的灵活度，又避免高速运转时保持架出现共振或形变。在外形尺寸与安装边界设计上，严格遵循常用圆锥滚子轴承的安装配合公差规范，内圈内径、外圈外径、装配总高度、内圈大挡边高度、外圈安装倒角等尺寸均匹配通用安装座与轴径的配合要求，安装时内圈与轴采用过盈配合、外圈与轴承座孔采用过渡配合的常规方案即可满足定位需求，预留的轴向调整空间可通过锁紧螺母或端盖垫片调整轴承游隙，适配不同工况下的运转温度变化与载荷波动，避免运转过程中出现卡滞或游隙过大导致的旋转精度下降问题。
