通风划线打孔刹车盘带轮毂连接结构

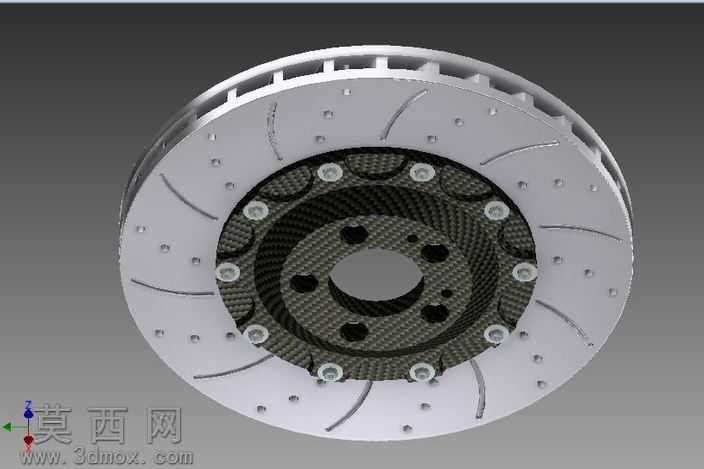

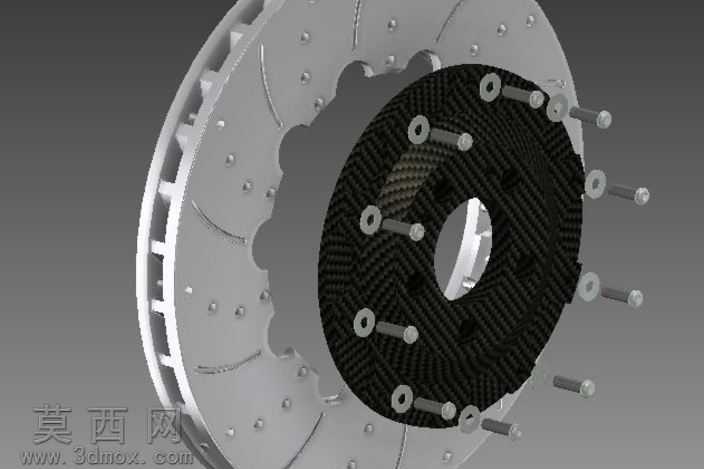

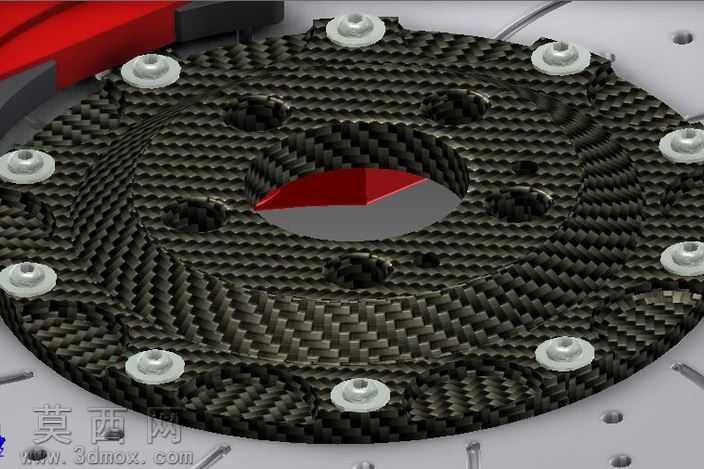

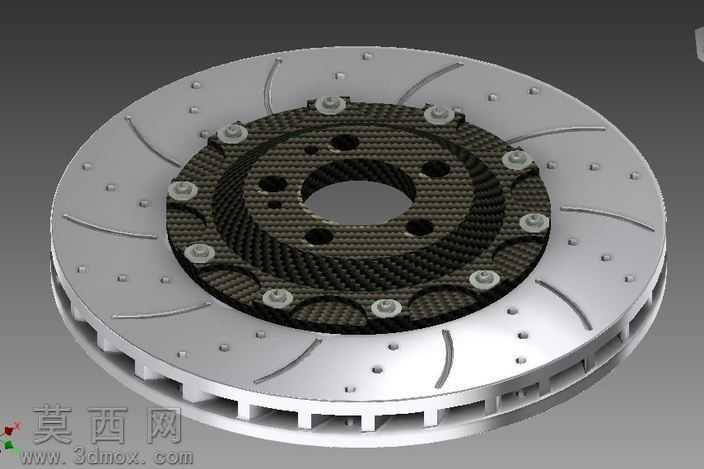

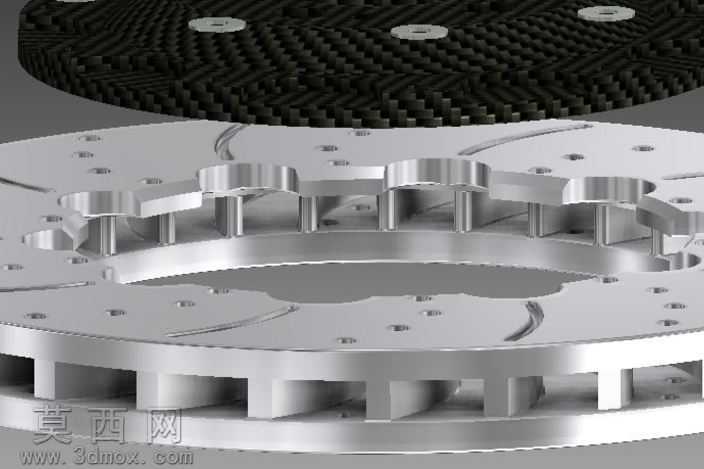

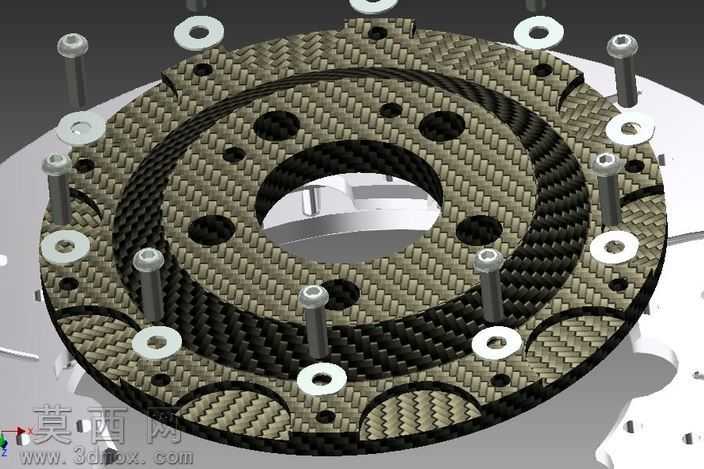

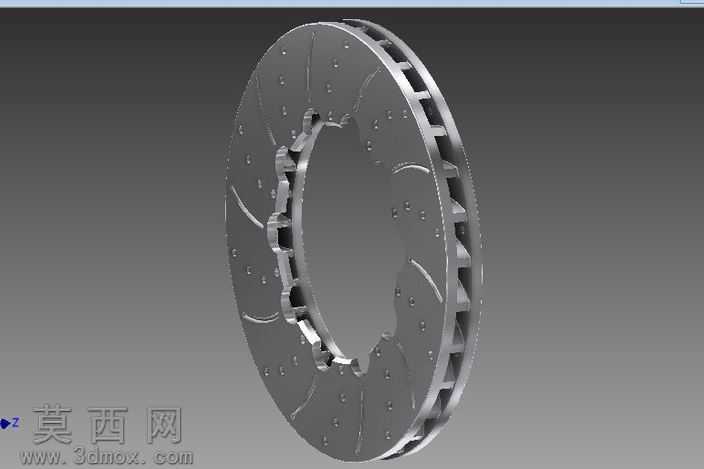

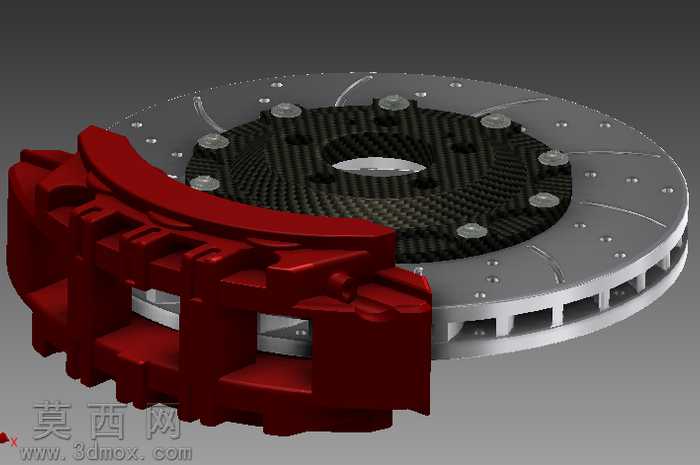

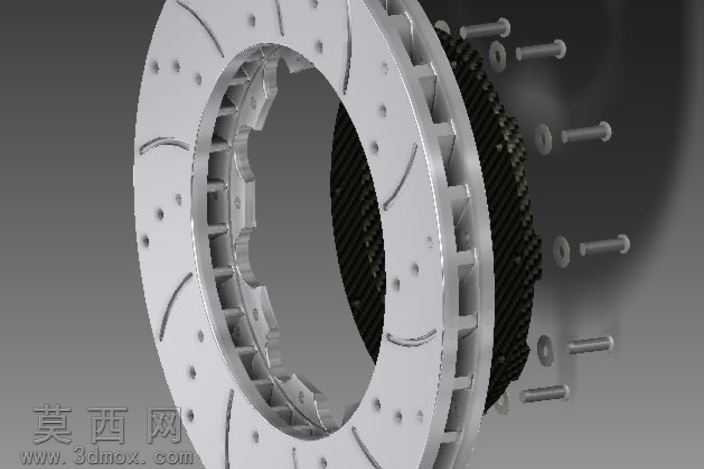

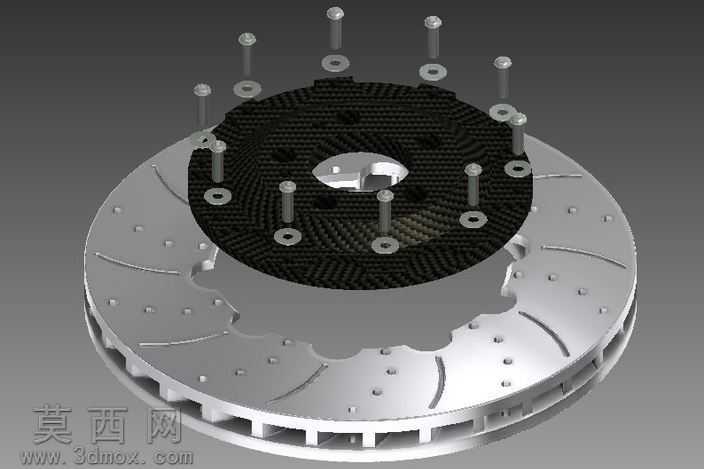

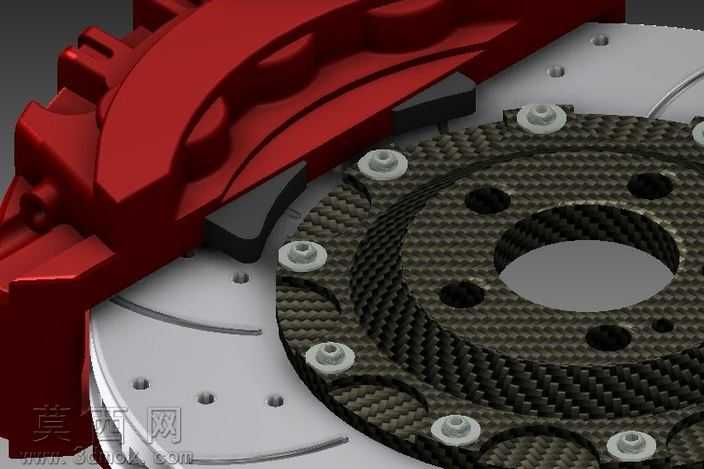

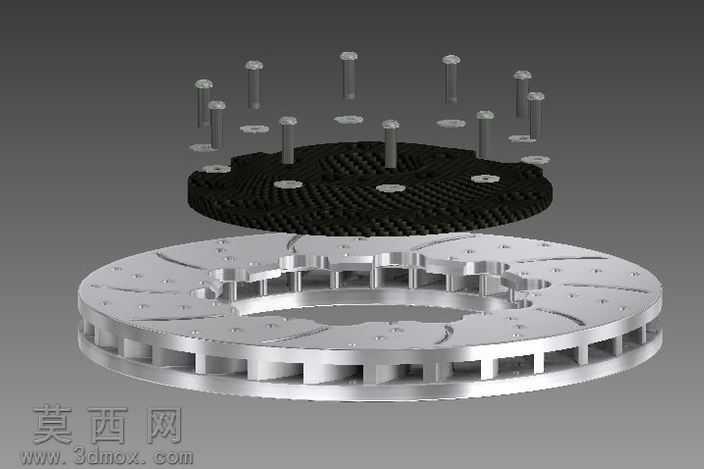

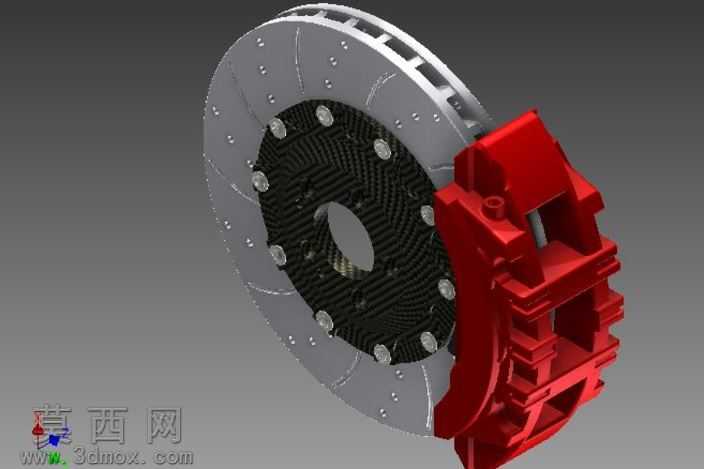

本作品为汽车制动系统核心部件的三维参数化建模成果，建模阶段基于制动系统实际工况的尺寸参数完成全比例还原，首先搭建刹车盘与集线器的整体装配基准，先完成刹车盘基体的轮廓构建：采用内外双层盘体的通风式结构设计，在两层盘体之间预留均匀分布的通风散热筋条，筋条沿盘体径向呈辐射状排布，保障制动过程中产生的热量可以随气流快速导出，避免热衰减影响制动性能。在刹车盘的摩擦工作面上，设计有沿周向均匀分布的弧形划线与圆形散热孔，划线结构可以在制动时快速刮除摩擦片表面产生的磨屑，避免磨屑在摩擦面间形成滑移层降低制动摩擦力，打孔结构则进一步提升散热效率，同时排出制动摩擦产生的粉尘，减少摩擦面的异常磨损。中部的集线器部分采用碳纤维纹理的材质设定，通过多组周向均匀分布的连接螺栓与刹车盘基体完成刚性装配，螺栓安装位设计有对应的沉孔与定位凸台，保障装配同轴度，避免高速旋转时产生动平衡偏差；集线器中心预留轮毂安装的中心孔与螺栓过孔，匹配实车的轮毂安装定位尺寸，可直接用于制动系统的装配模拟。渲染阶段针对不同部件匹配对应材质：刹车盘基体采用高碳铸铁材质，调整金属粗糙度参数还原铸铁件哑光金属质感，表面添加细微的加工纹理与使用质感，避免塑料感；中部集线器采用碳纤维编织纹理材质，还原碳纤维复合材料的编织纹路与半哑光光泽；连接螺栓采用镀锌金属材质，突出紧固件的金属亮面质感。整体建模过程严格遵循机械设计的装配逻辑，所有部件的配合公差、安装间隙均参考实际汽车制动部件的设计标准，既还原了产品的外观结构，也完整保留了内部的通风道结构、连接结构的细节，可用于制动系统的结构展示、教学演示以及改装方案的效果验证。
