汽车通风盘式制动卡钳总成结构设计

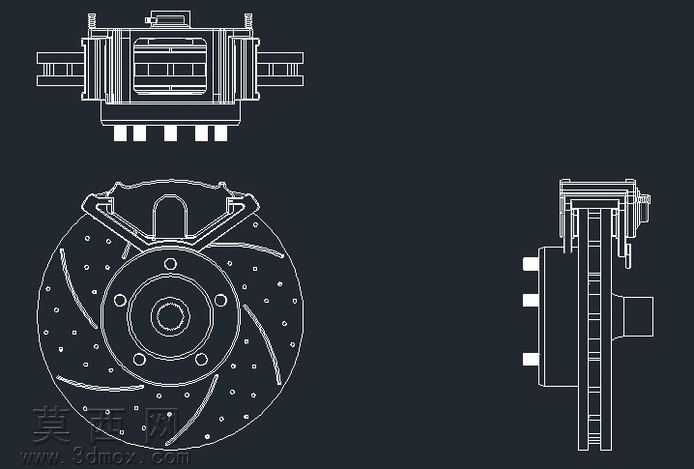

本作品为汽车盘式制动器三维建模设计，整体采用1:1还原实车制动部件的比例开展建模工作，建模过程中严格遵循汽车制动系统的工程设计规范，对制动盘、制动卡钳、摩擦片、安装导向销、轮毂连接法兰等核心部件逐一进行参数化建模，确保各部件的装配公差符合机械设计的配合要求。渲染阶段采用写实材质表现方案，制动卡钳外壳赋予高饱和度红色金属烤漆材质，调整材质的粗糙度与反光度参数还原真实卡钳的漆面质感，表面添加细微的颗粒质感模拟量产部件的漆面工艺；制动盘采用灰铸铁金属材质，表面设置通风槽、散热划线、打孔结构的细节纹理，金属表面添加轻微的使用磨损质感，还原制动盘在实际工况下的金属色泽与表面状态；摩擦片采用复合摩擦材料材质，表面设置粗糙的颗粒纹理，与卡钳、制动盘的接触位置做贴合度校验，确保装配关系准确。结构设计上，制动盘采用双层通风结构，内部设置径向导流散热筋，建模时完整还原散热筋的排布角度与截面形状，保障制动过程中热量可随车轮转动通过通风槽快速散出，避免长时间制动产生热衰减；卡钳采用浮动式结构设计，完整还原卡钳本体的活塞腔、导向销安装位、摩擦片卡槽结构，两侧摩擦片可沿导向销轴向滑动，制动时活塞推动内侧摩擦片贴合制动盘，同时卡钳本体反向滑动带动外侧摩擦片夹紧制动盘，实现制动效能。设计过程中重点考量各部件的运动干涉问题，对卡钳的滑动行程、摩擦片的磨损余量、制动盘的跳动公差都做了参数化预留，所有装配位置的连接关系都符合实车制动器的装配逻辑，既可以作为汽车构造教学的演示模型，也可作为制动系统相关设计的参考原型，整体模型结构完整，细节表现到位，材质渲染贴近真实部件的视觉效果，清晰展现了盘式制动器的核心工作原理与结构组成。
