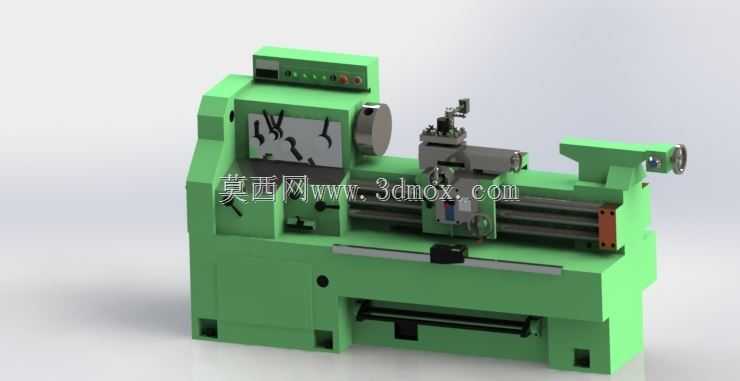

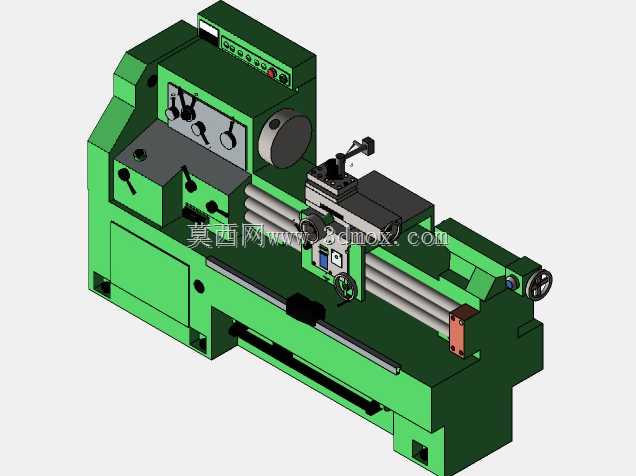

普通卧式托诺车床结构三维设计

这款卧式车床是金属切削加工领域应用极为广泛的通用加工设备，主要承担各类回转类零件的车削加工作业，可完成外圆、内孔、端面、锥面、螺纹、成型面等多类型加工工序，适配中小批量机械加工车间、模具制造工坊、职业院校实训基地、设备维修站点等多类场景，能够满足碳钢、合金钢、有色金属、工程塑料等多种材质的零件加工需求，是机械制造体系中不可或缺的基础加工装备。从设备功能特性来看，该款车床采用传统卧式布局，床身作为整台设备的承载基础，采用宽导轨面设计，搭配经过淬硬处理的导轨副，能够为溜板、刀架的往复移动提供稳定的导向支撑，有效降低重切削工况下的振动幅度，保障加工过程的稳定性与零件加工精度。主轴箱集成多档位变速结构，可根据不同加工材质、工序要求输出适配的主轴转速，既可以满足低速大扭矩的粗车削需求，去除工件表面大余量加工层，也能够实现高速精车作业，保障加工面的粗糙度达到精密装配要求。进给系统通过光杆、丝杆分别传递进给动力与螺纹切削动力，刀架采用多工位转位结构，可同时装夹多把不同用途的车刀，加工过程中无需反复拆装换刀，能够有效缩短工序切换的辅助时长，提升加工效率。尾座设置在床身导轨末端，可沿导轨轴向调整位置，既能够搭配顶尖支撑长轴类工件，避免长工件加工时因悬臂产生挠曲变形，也可装夹钻头、铰刀等孔加工刀具，完成工件内孔的钻、铰加工作业。在设计思路层面，这款车床的三维结构设计充分兼顾了设备刚性、操作便捷性与维护便利性，整体布局遵循人机工程学原则，操作手柄、控制按钮集中设置在设备前部靠近操作者的区域，操作人员无需大幅移动即可完成转速调整、进给切换、刀架锁紧等常规操作，有效降低长时间作业的操作疲劳。床身底部采用一体化铸造的支撑脚结构，搭配可调式垫铁安装位，可适配不同平整度的车间地面，安装时无需复杂的地基浇筑即可调整至水平状态，降低设备安装的成本与周期。润滑系统采用分路供油设计，可对导轨、丝杠、主轴轴承等关键运动副进行持续润滑，减少运动部件的磨损量，延长设备的整体使用寿命。从外形尺寸与安装边界来看，该款车床属于中小型通用卧式车床规格，整体长度适配常规中小型机加工车间的工位排布，宽度预留了足够的操作与维护空间，设备后部无需预留过大的检修距离，可贴近车间墙体布置，能够有效节约车间的占地面积；设备高度设置符合站立操作的人机尺寸要求，操作人员站立状态下即可轻松完成工件装夹、对刀、参数调整等全流程操作，无需额外配置增高站台等辅助设施。整台设备的结构设计充分平衡了加工能力、占地面积与操作体验，既能够满足常规机械零件的加工精度要求，也具备良好的工况适应性，可在多类加工场景下稳定发挥加工效能。
