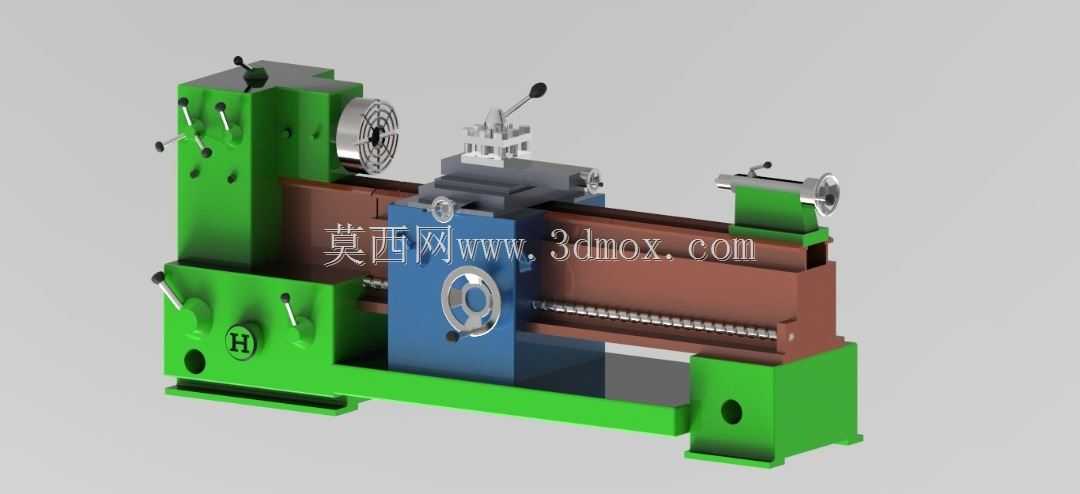

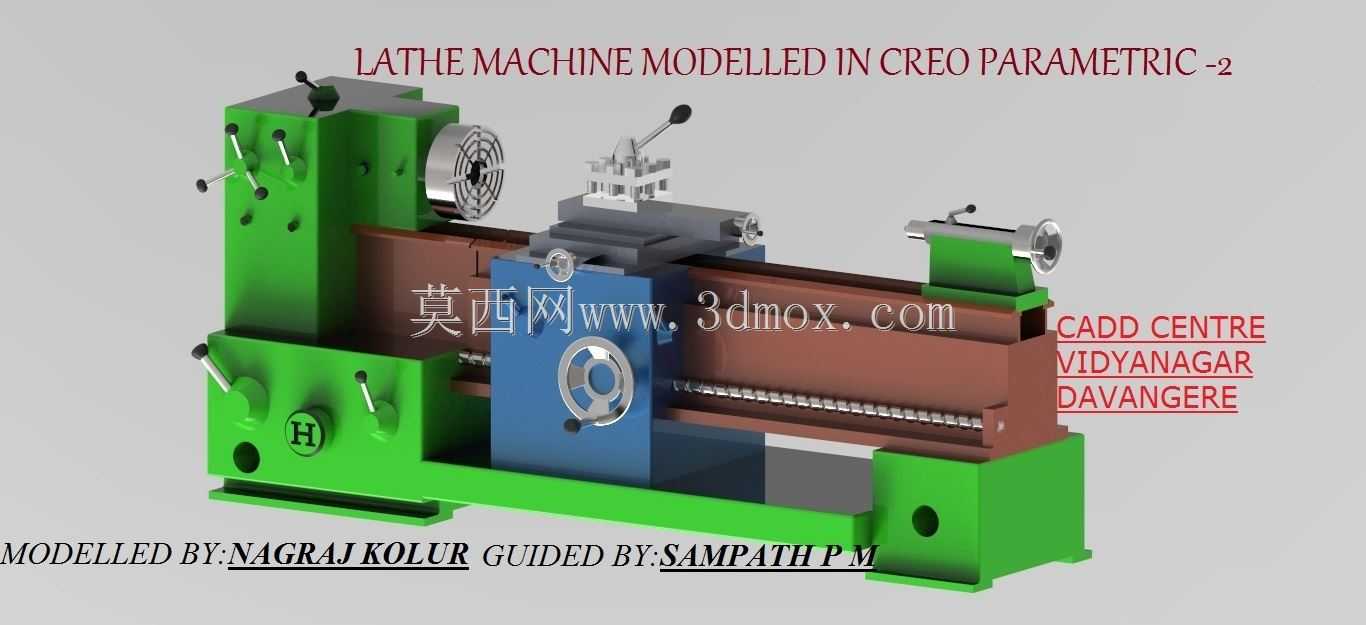

卧式普通车床结构设计三维作品

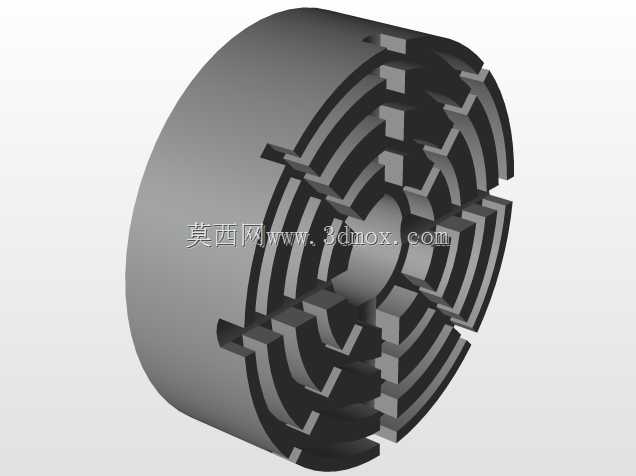

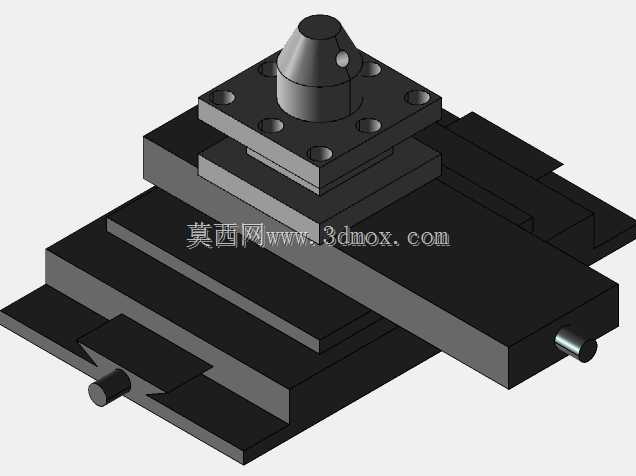

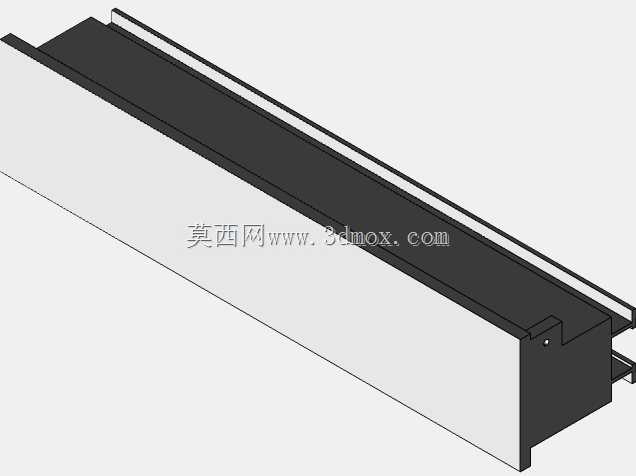

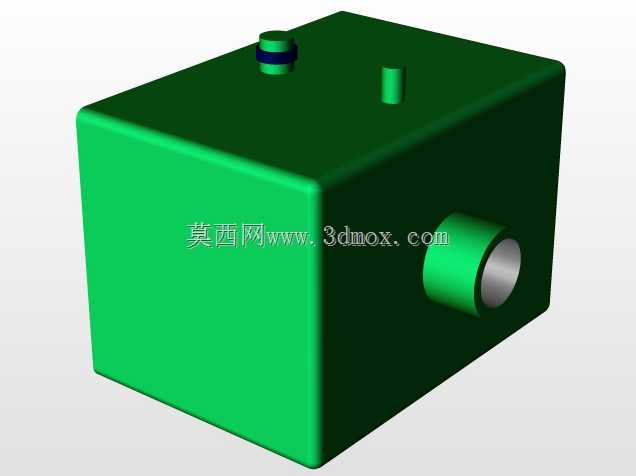

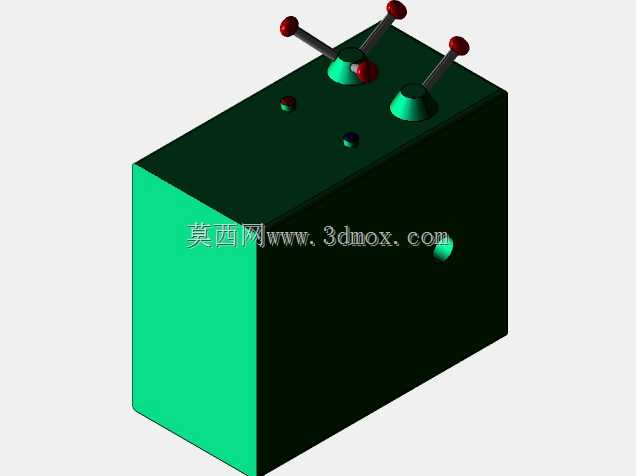

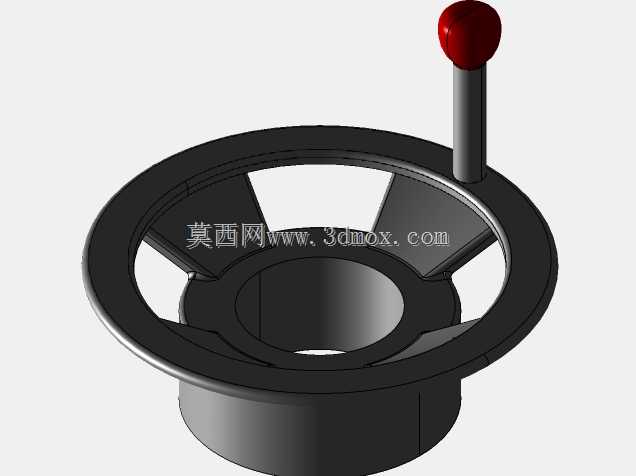

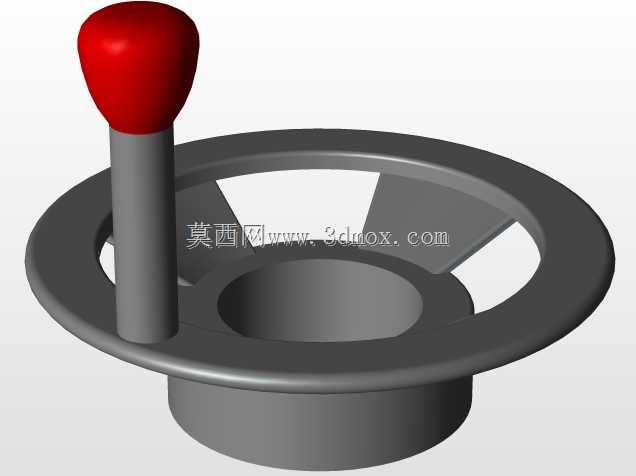

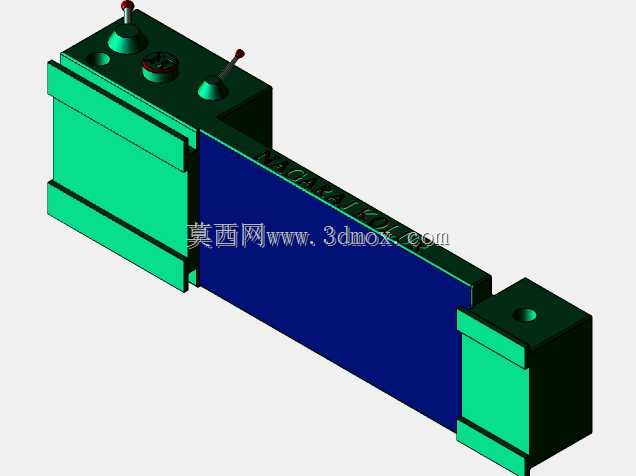

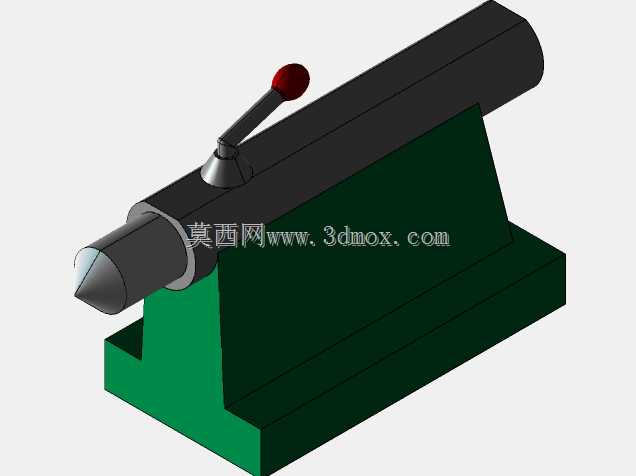

这款卧式车床结构模型，还原了普通卧式车床的核心装配逻辑与功能布局，可应用于机械加工教学演示、机床结构认知实训、初级机械设计方案验证等场景，能够帮助从业者快速理解车床各部件的配合关系与运动逻辑。在实际生产场景中，卧式车床是金属切削加工领域应用最广泛的通用设备之一，可完成轴类、盘类、套类等多种回转体零件的外圆、内孔、端面、螺纹、锥面等工序加工，覆盖五金制造、汽配加工、通用机械零部件生产、教学实训车间等多个领域，是机械加工车间不可或缺的基础加工设备。从功能特性来看，模型完整还原了车床的核心功能模块：床头箱部分搭载主轴装夹结构，可通过卡盘夹持待加工工件并带动工件做回转主运动；进给箱与溜板箱配合，可带动刀架实现纵向、横向的进给运动，完成不同走刀路径的切削动作；尾座模块可配合装夹长轴类工件，也可安装钻头、铰刀等孔加工刀具完成内孔加工工序；床身作为基础承载部件，为各运动部件提供稳定的导向与支撑，保证各运动轴的运行精度。在设计思路上，这款模型遵循车床装配的核心基准原则，将卡盘与尾座顶尖的同轴度作为核心装配基准，保证工件装夹后的回转精度，各功能模块的布局完全贴合实际普通车床的操作逻辑，操作手柄、手轮的位置均按照实际操作习惯设置，刀架的装刀结构、导轨的导向结构都做了清晰的结构还原，没有冗余的装饰性结构，重点突出各部件的装配关系与运动传递路径。从安装边界与尺寸逻辑来看，模型采用毫米作为统一尺寸单位，整体布局符合中小型普通卧式车床的尺寸比例，床身长度、主轴中心高度、各部件的安装位置都遵循实际车床的尺寸规范，床脚的安装孔位、各部件的连接结构都预留了合理的装配间隙，既能够清晰展示内部结构，也符合实际设备的安装空间要求，可作为机床结构认知、装配实训的直观演示载体，帮助初学者快速建立车床整体结构的空间认知，理解各部件在加工过程中的功能作用与运动配合逻辑。
