汽车变速箱波纹管压缩成型模具结构

这套成型结构主要服务于乘用车辆传动系统的防护部件生产，核心针对变速箱外侧的波纹防护套加工场景——这类橡胶波纹管是变速箱输出轴与半轴衔接位置的核心防护零件，日常需要阻隔行车过程中飞溅的泥沙、积水、路面油污侵入变速箱连接部位，同时要适配悬挂跳动带来的轴向、角度位移，避免传动轴防尘失效引发的润滑脂泄漏、万向节磨损提前报废问题。

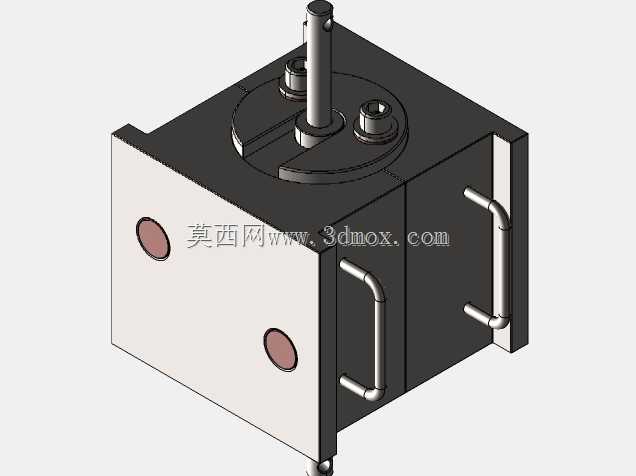

整套成型结构采用分模组合设计，模腔部分精准复刻波纹管的多层褶皱形态，每一段波纹的弧度、伸缩间隙都经过匹配计算，既保证硫化成型后的橡胶套拥有足够的伸缩冗余量，在半轴上下跳动、左右转向时不会被拉扯撕裂，也能让橡胶套在自然状态下保持规整形态，不会因为褶皱设计不合理出现局部应力集中、长期使用后开裂的问题。模架部分采用定位销与精准导向结构配合，合模时能保证上下模、侧抽芯结构完全对位，避免成型后的橡胶件出现飞边过厚、壁厚不均的缺陷，减少后续修边的工序成本。

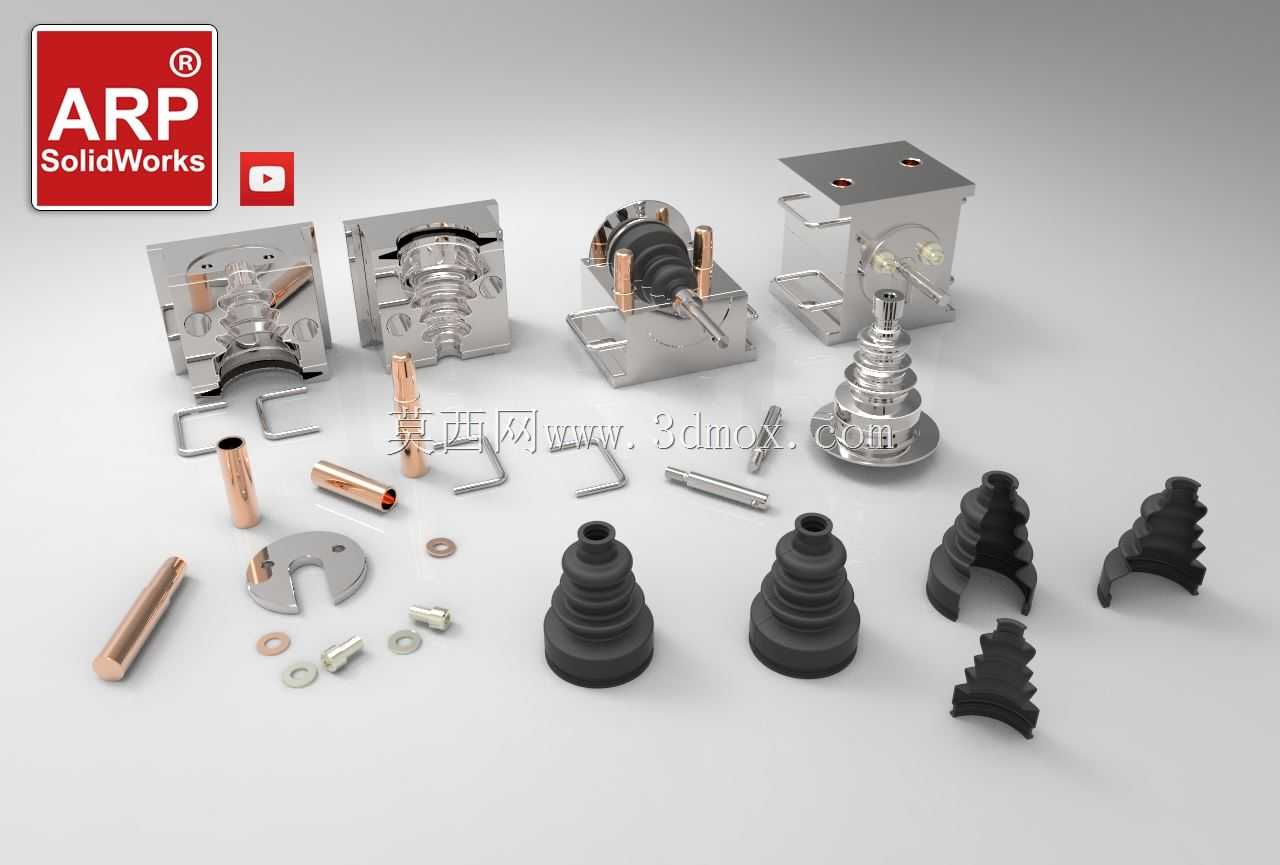

整套结构的成型尺寸边界控制严谨，适配的防护套总长度约114毫米，大端适配直径约76毫米的变速箱输出端连接位，小端适配直径约19毫米的半轴杆径，安装边界完全匹配主流家用车型传动系统的装配空间，不需要额外调整周边的悬挂、车架结构就能直接适配装车。结构中配套的铜质镶件、定位销、紧固配件，分别对应橡胶套两端的金属卡箍定位位、合模导向位、模架锁紧位，其中铜镶件的导热性能均匀，能让橡胶硫化过程中模腔各区域温度保持一致，避免出现局部硫化不足、产品弹性不达标的问题。侧抽芯结构专门对应波纹管的内凹褶皱形态，开模时可以平稳抽出型芯，不会剐蹭已经成型的橡胶褶皱表面，保证产品内壁光滑无拉伤，装配后能紧密贴合在连接部件表面，实现可靠的密封防护效果。这套结构生产出的波纹管，能适应-40℃到120℃的工作环境，无论是北方冬季的低温环境，还是南方夏季长时间行驶后的底盘高温，都能保持橡胶的弹性与密封性能，满足车辆全生命周期的防护需求。
