双腔汽车车窗护板注塑成型模具

该模具为双腔注塑成型工装，主要应用于汽车售后配件生产场景，专门用于成型汽车前车窗左右两侧的顶部防风护板，适配汽车售后维修、配件替换的批量生产需求，可同时完成左右对称两件护板的注塑作业，有效提升单批次生产效率，减少换模、调机的辅助工时占比，适配中小批量售后配件的柔性生产节奏。

在实际生产用途上，该模具直接产出的车窗护板，安装于汽车前车窗上部边框位置，主要作用是填补车窗与车顶钣金之间的装配间隙，阻挡行车过程中的气流直灌车厢，降低高速行驶时的风噪传入，同时兼顾遮挡装配焊点、提升车窗区域外观完整性的作用，成型后的护板可直接适配对应车型的车窗安装位，无需额外二次裁切修配即可完成装车。

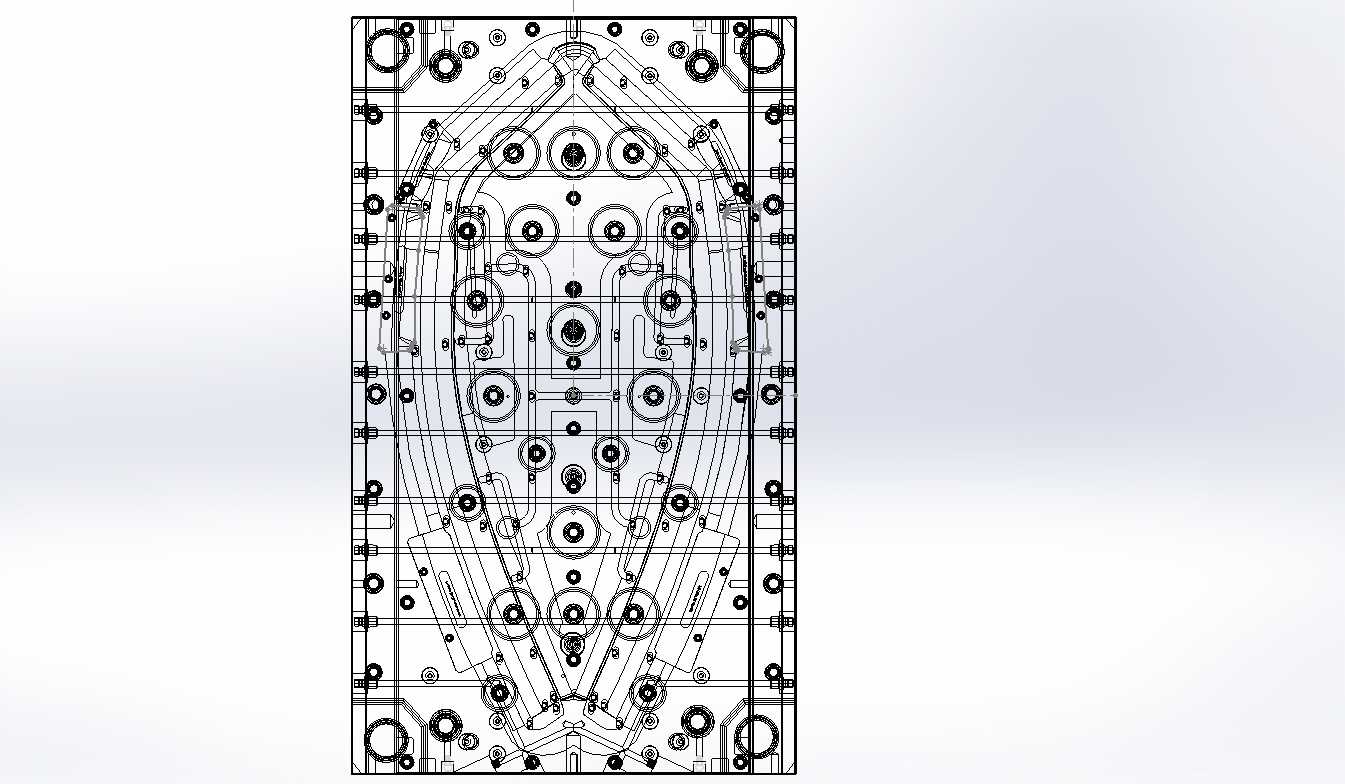

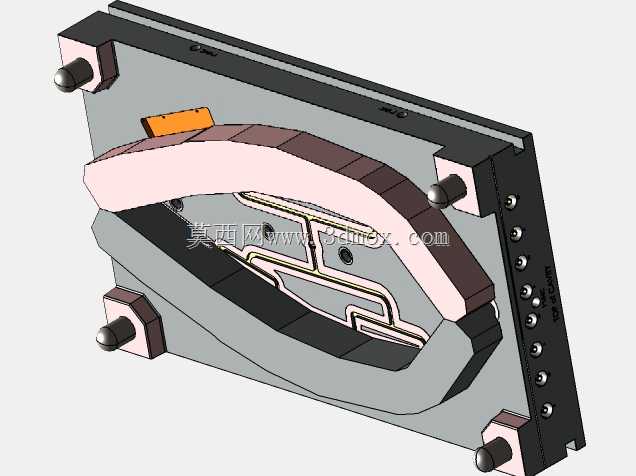

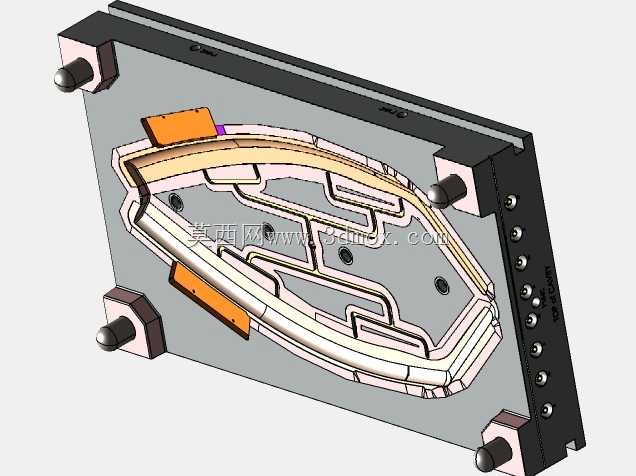

产品功能特性上，模具采用冷浇口进料方案，未采用热流道结构，适配添加0.004英寸收缩率的聚碳酸酯原料成型，能够精准匹配聚碳酸酯材料冷却后的收缩特性，保证成型护板的尺寸精度控制在装车公差范围内。模具在分模线位置设置了可互换的镶件结构，无需更换整套模架，仅通过更换对应镶件即可切换生产两种不同导流板版本的护板，大幅降低了多版本配件生产的模具投入成本，同时缩短了版本切换的调机准备时间。模具本体设置了多组均匀分布的冷却回路，对应护板的异形轮廓排布，能够保证型腔内原料冷却速率均匀，避免成型件出现翘曲、缩痕、内应力集中等缺陷，提升成品合格率。模具四角设置了标准模架定位结构与吊装孔，适配常规注塑机的安装尺寸要求，上下模合模定位精度高，可有效减少长期生产中的合模错位问题。

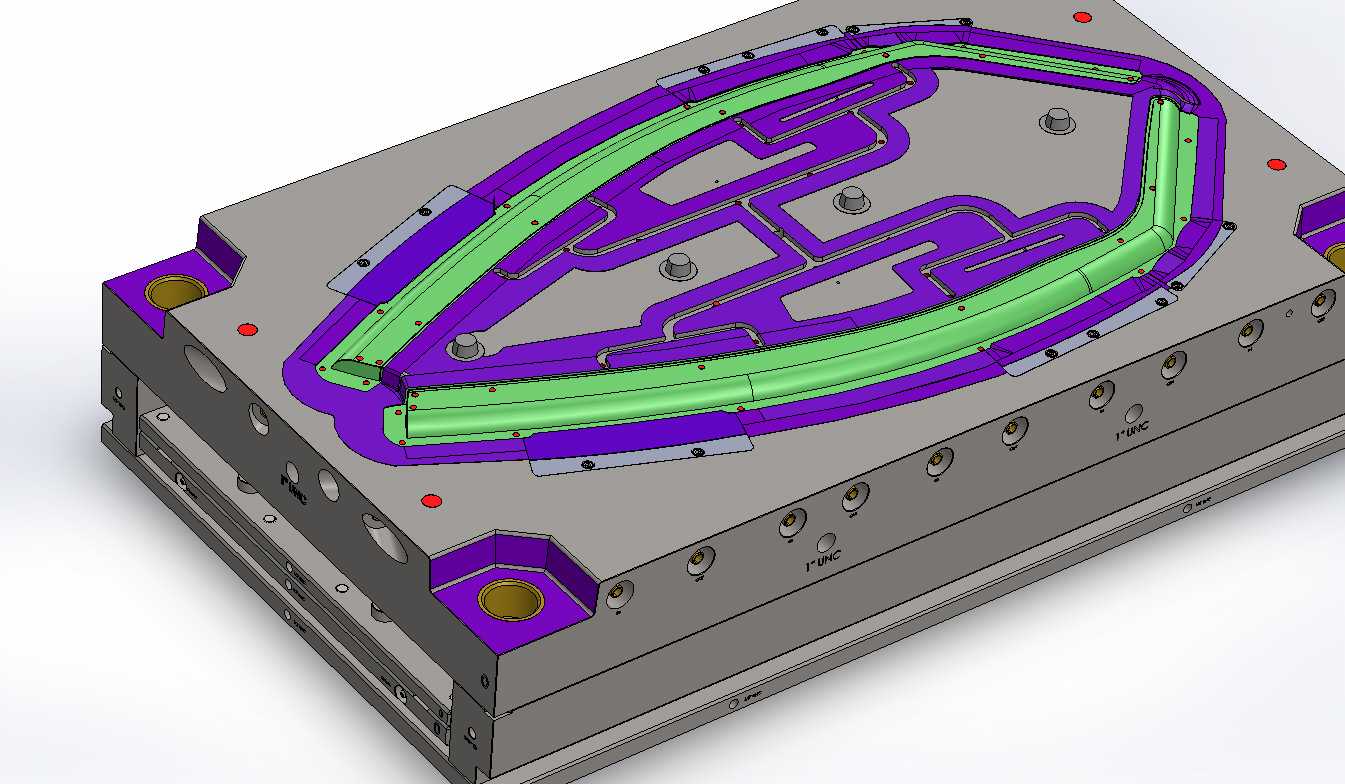

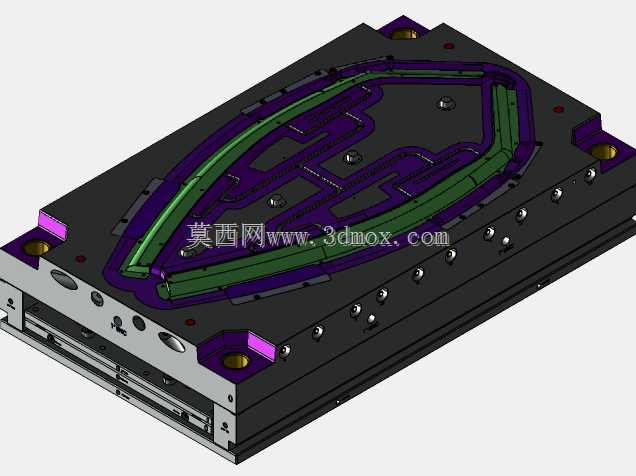

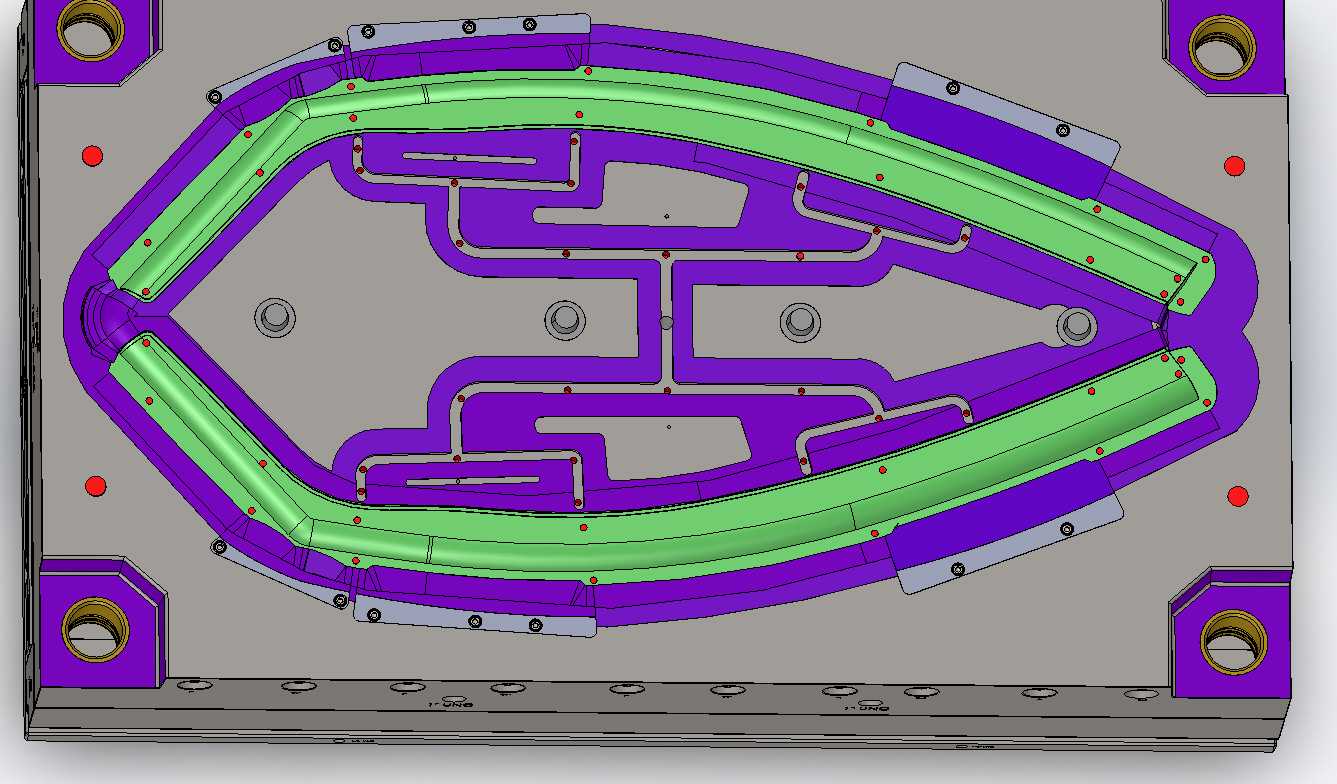

设计思路层面，该模具围绕双腔对称布局展开，将左右两件护板的型腔对称排布于模架中心区域，保证注塑过程中进料压力、保压压力在两个型腔内分布均衡，避免两腔成型件出现重量差、尺寸差过大的问题。浇口位置选择在护板非外观面的隐蔽区域，避免浇口痕迹残留在护板装车后的可见区域，减少后续浇口处理的人工打磨工作量。可互换镶件采用快拆式定位固定结构，更换时无需拆解整套模具，仅需拆开对应位置的压板即可完成镶件替换，适配售后配件多品种小批量的生产特性。冷却回路的走向完全贴合护板的异形曲面轮廓，在护板的弧形转角、壁厚变化区域加密冷却水道布置，保证不同壁厚位置的冷却速率一致，避免因冷却不均导致的成型件变形。

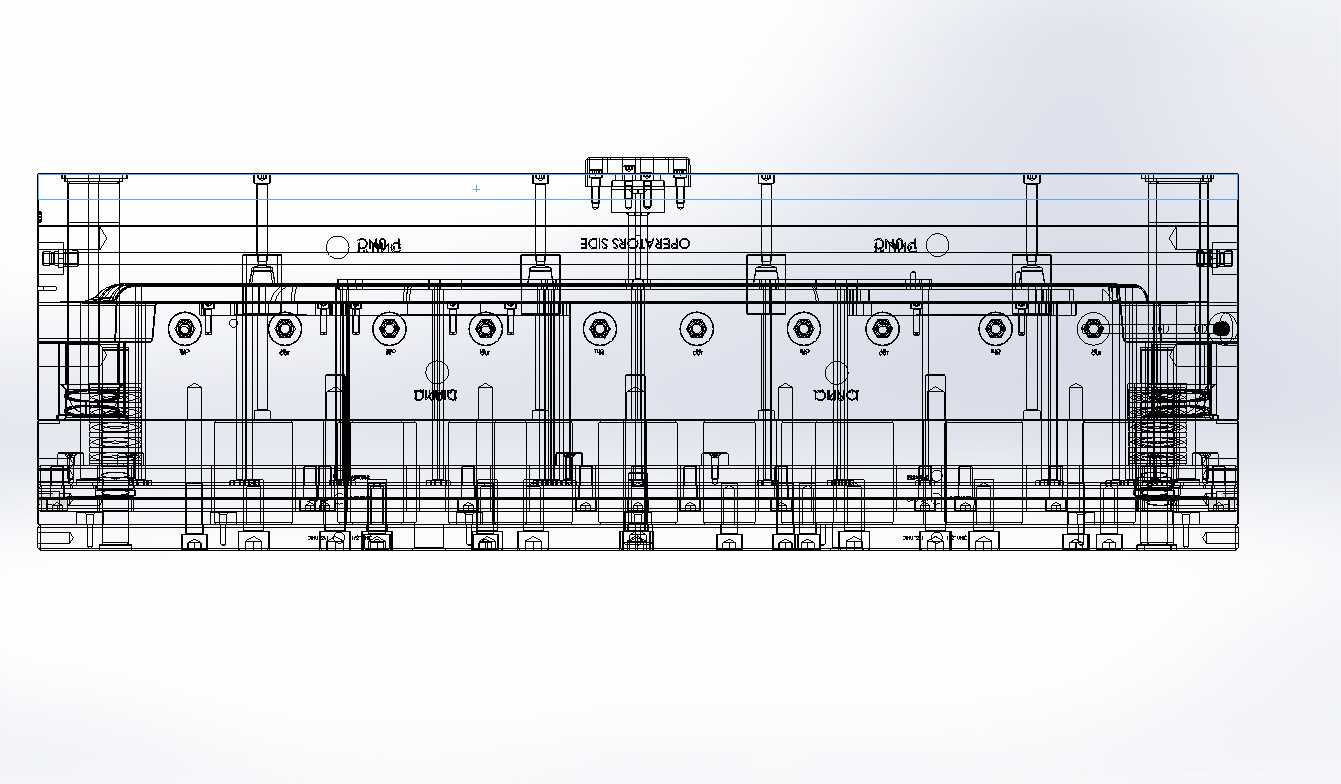

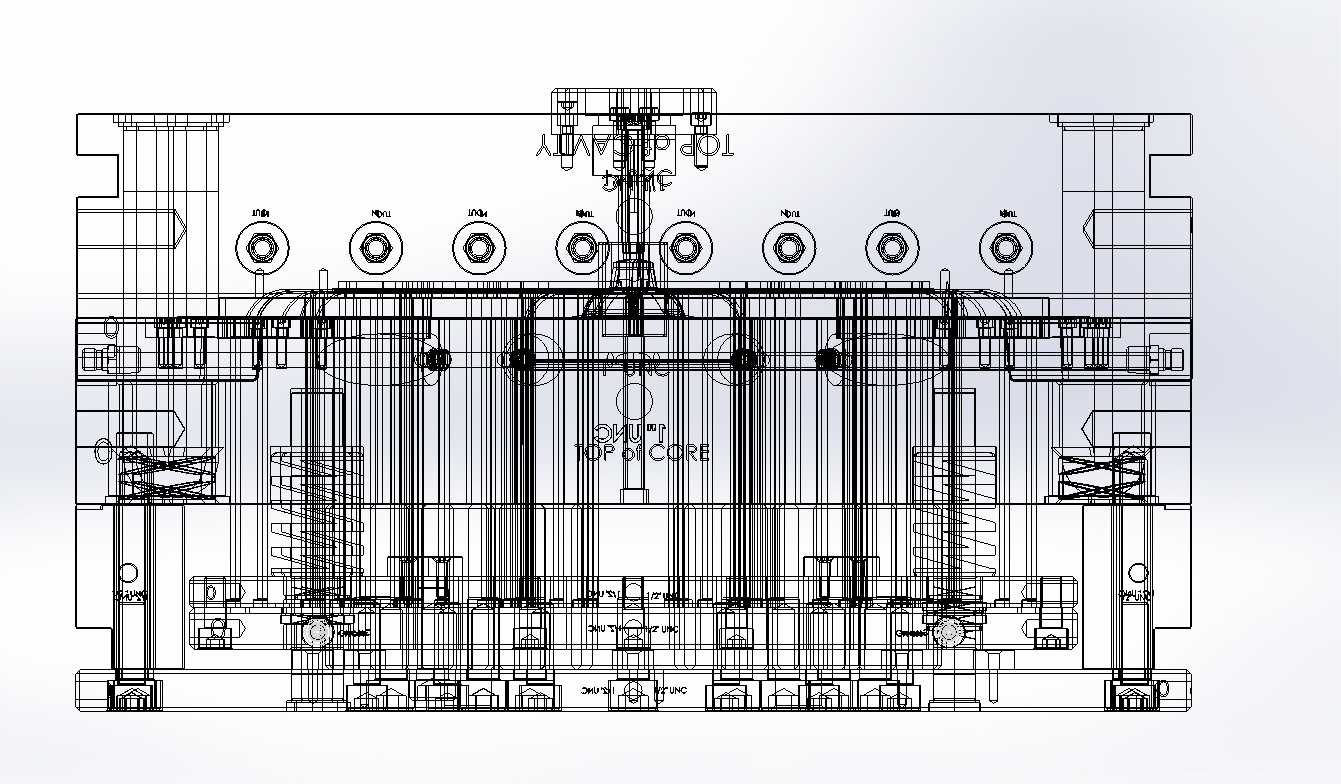

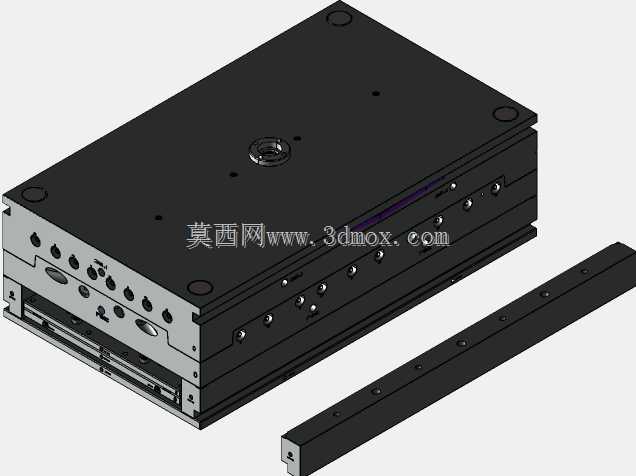

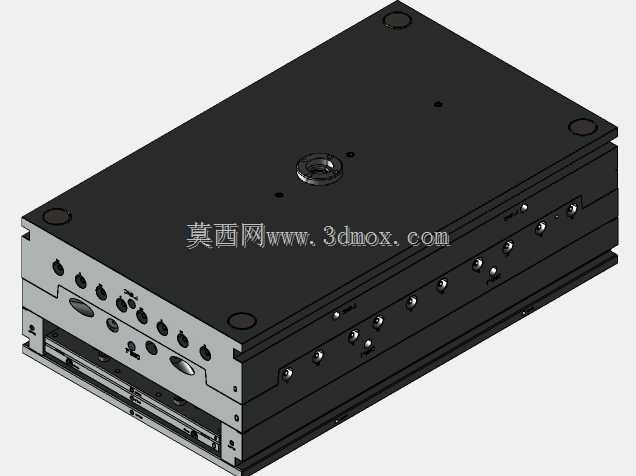

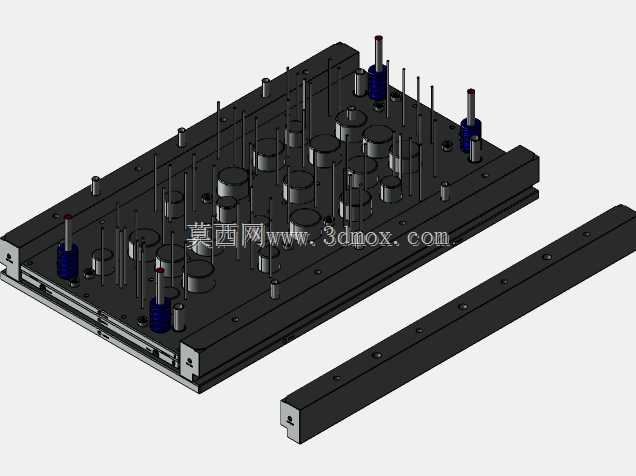

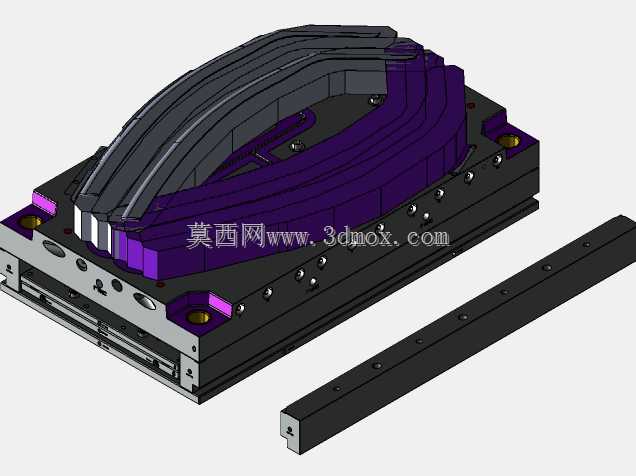

外形尺寸与安装边界上，该模具采用标准非标模架结构，整体外形适配300-500吨锁模力规格的卧式注塑机安装，模具总厚度适配常规注塑机的容模厚度区间，上下模的安装孔位、定位圈尺寸均符合对应规格注塑机的安装标准，无需额外加装转接板即可完成上机安装。模具的顶出结构采用均匀分布的顶针与顶块组合布置，对应护板的加强筋、边框位置设置顶出点，保证顶出过程中成型件受力均匀，不会出现顶白、顶穿等缺陷，开模行程适配护板的脱模高度，保证成型后护板可顺利从型腔中取出，不会出现脱模卡滞问题。
