双万向节中间轴式传动轴结构设计

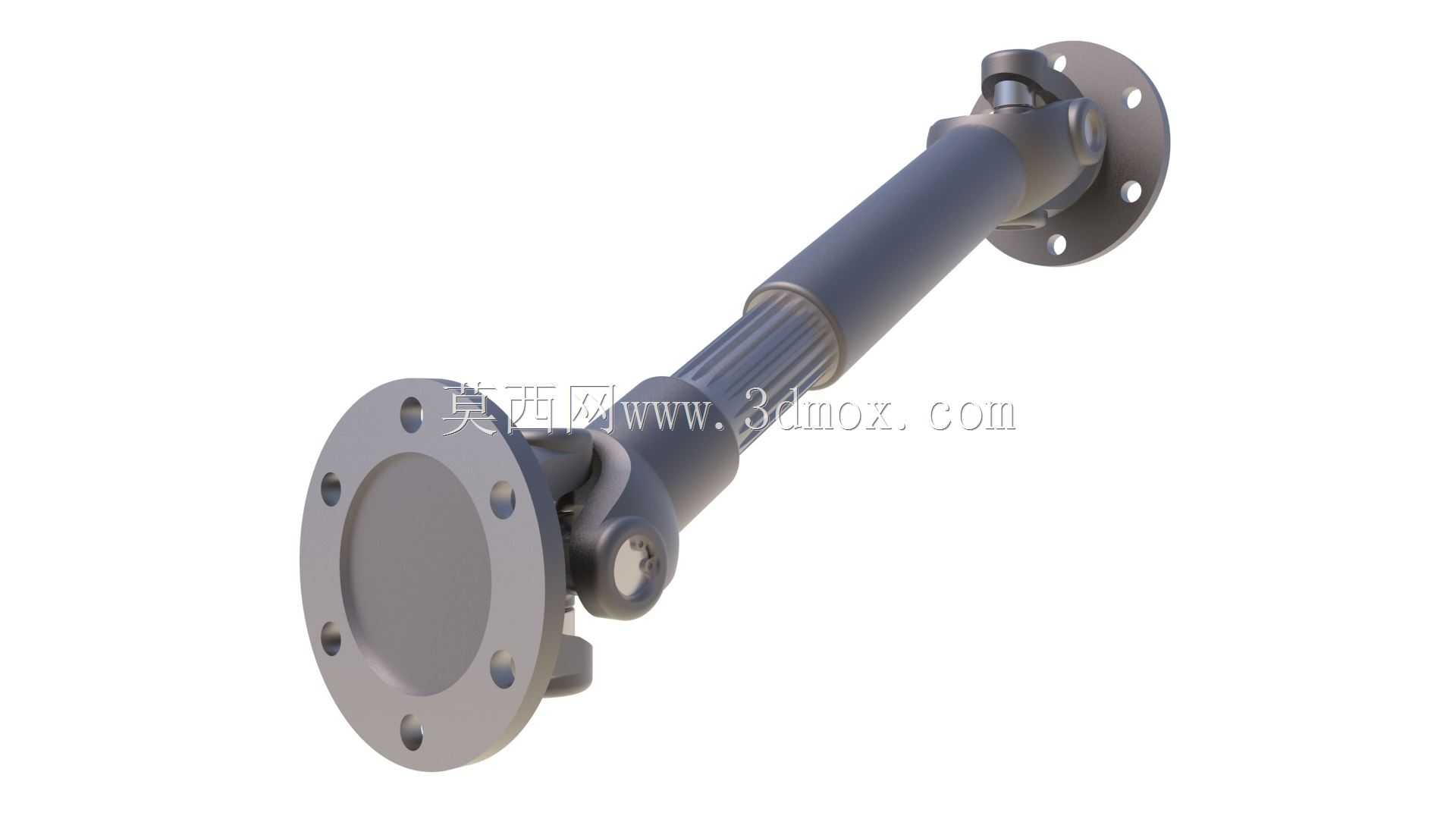

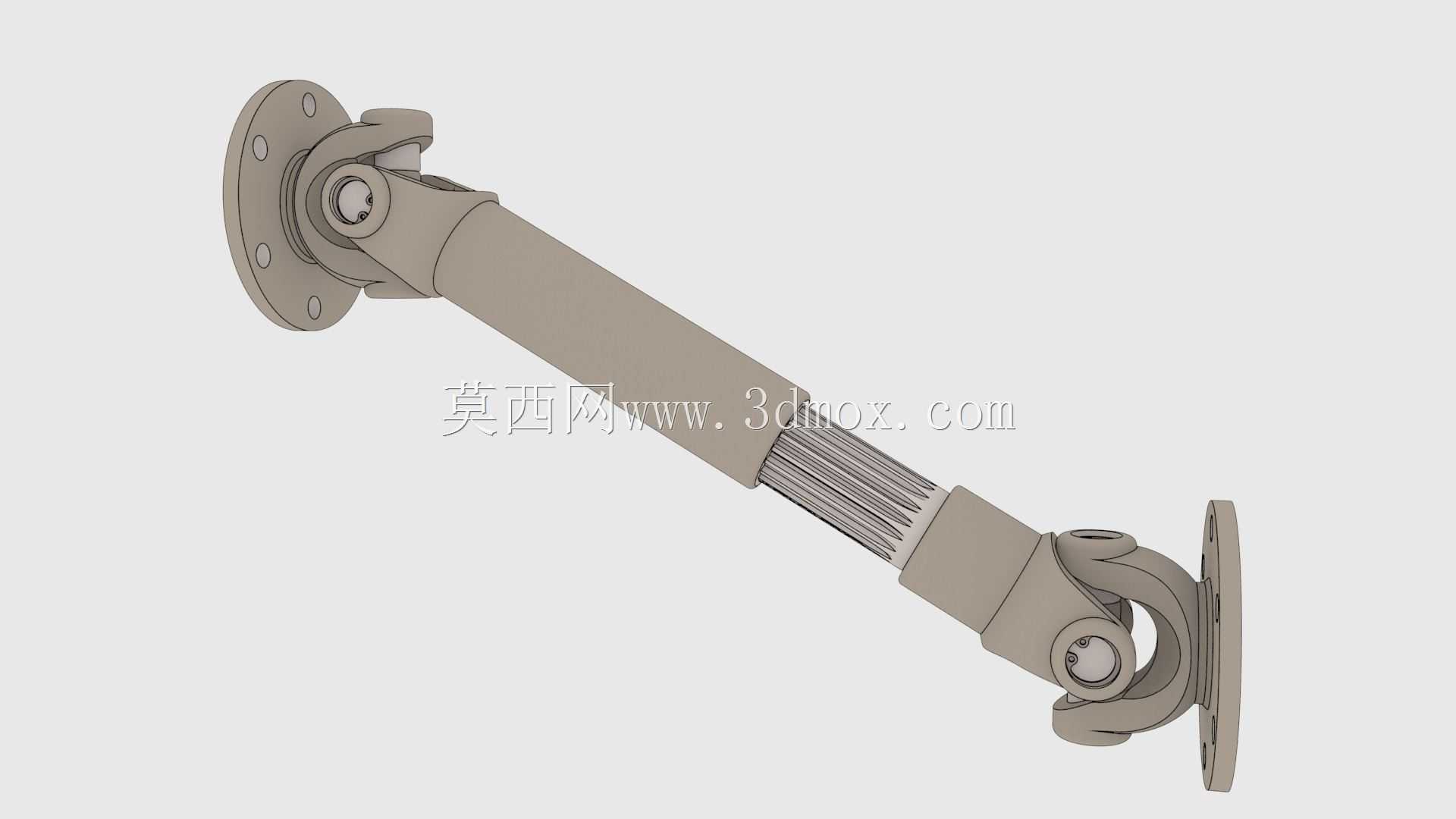

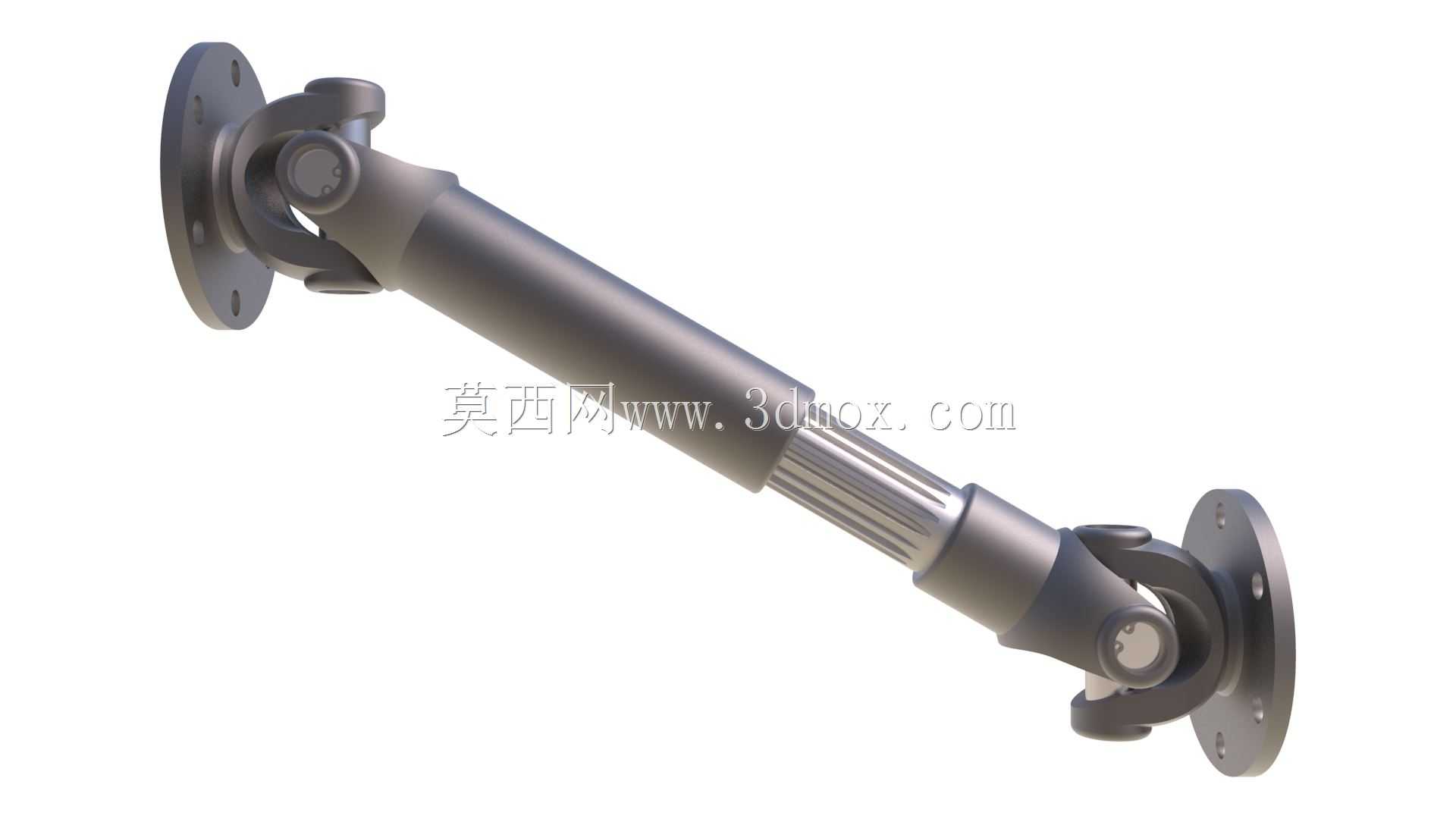

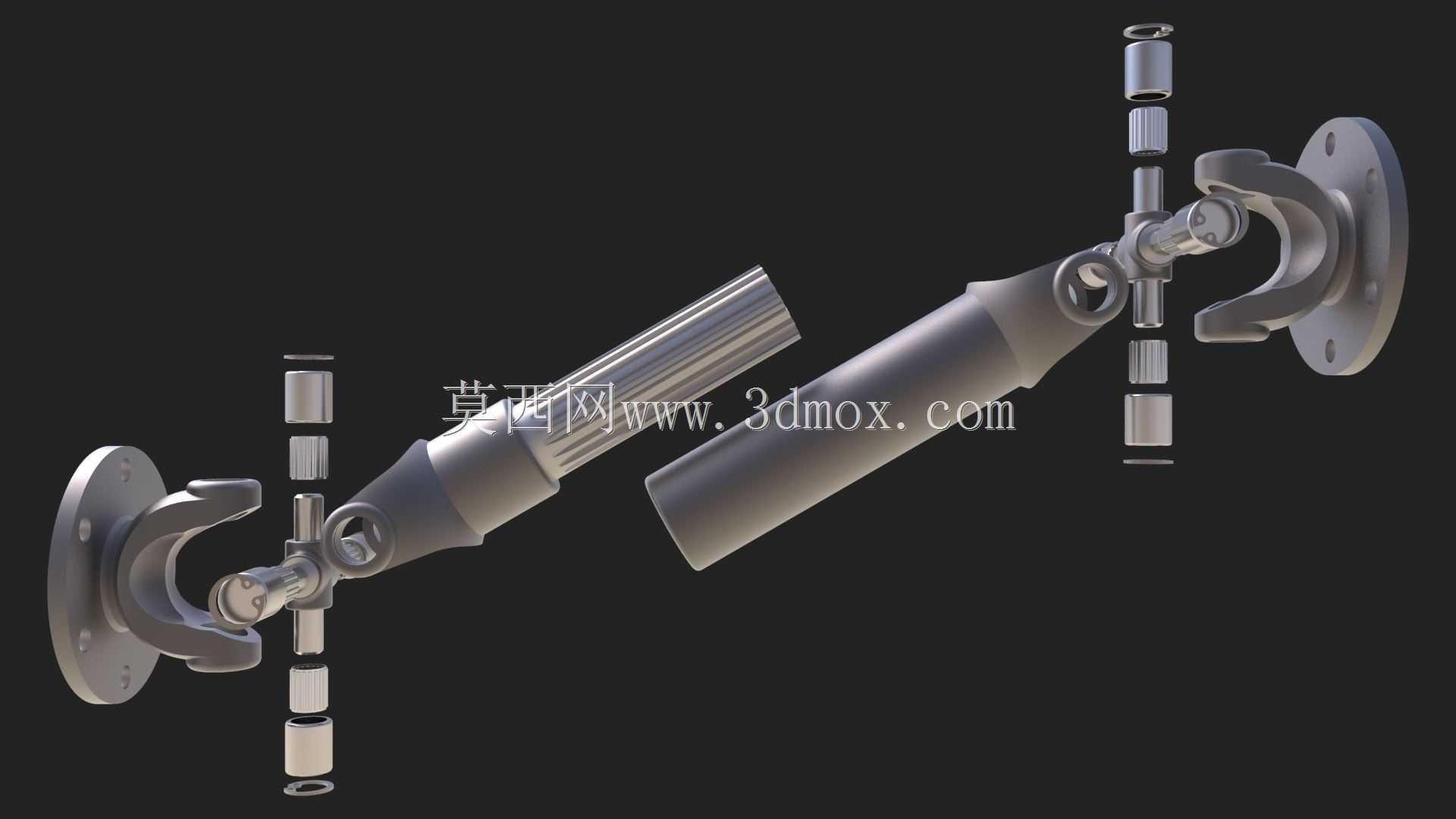

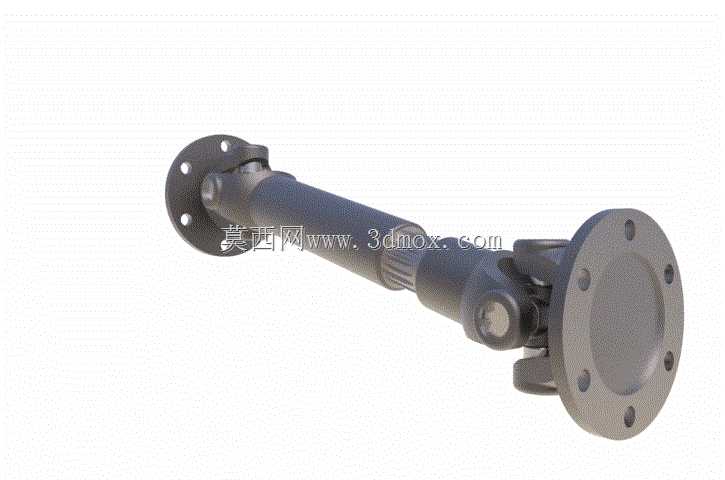

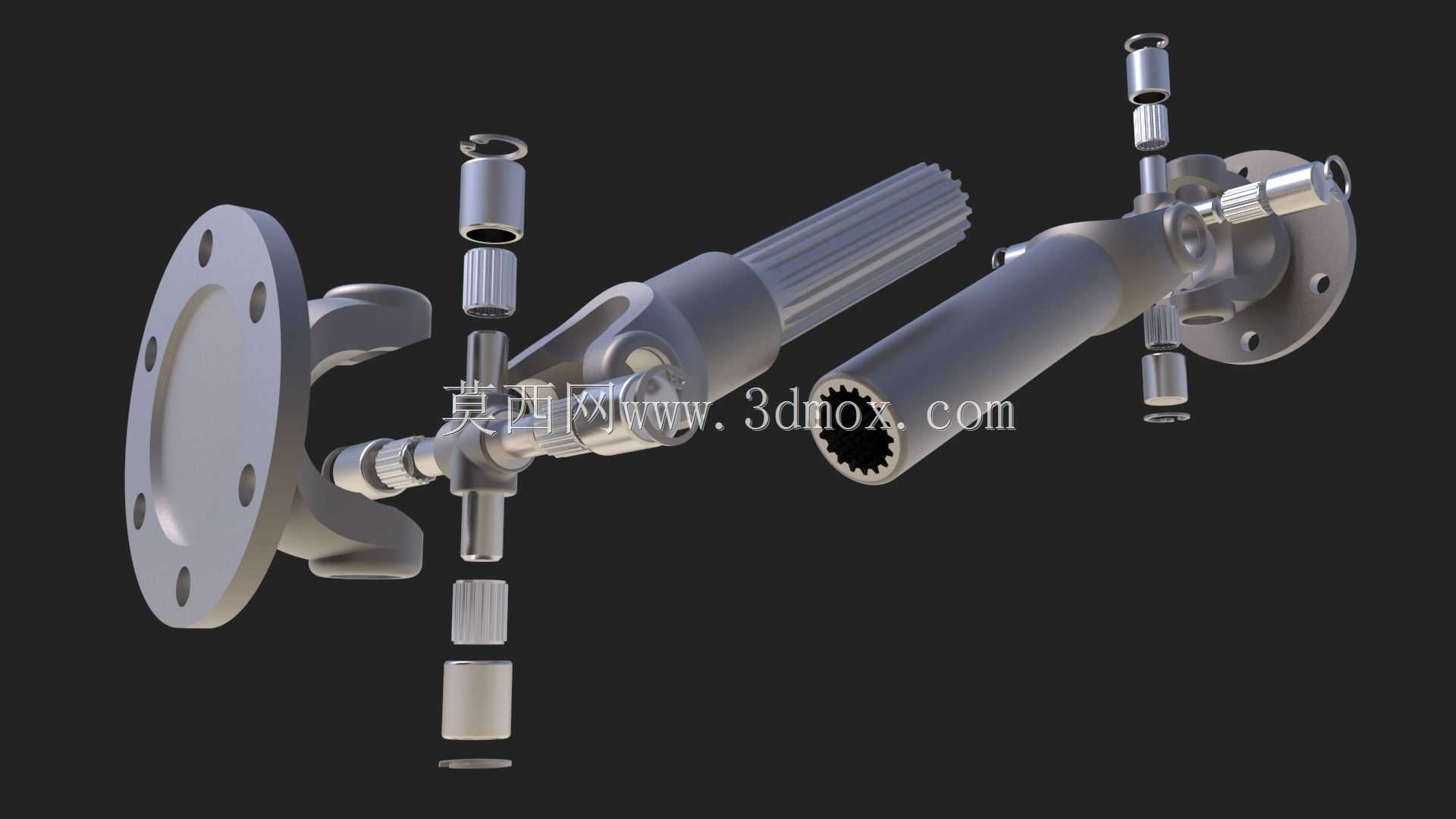

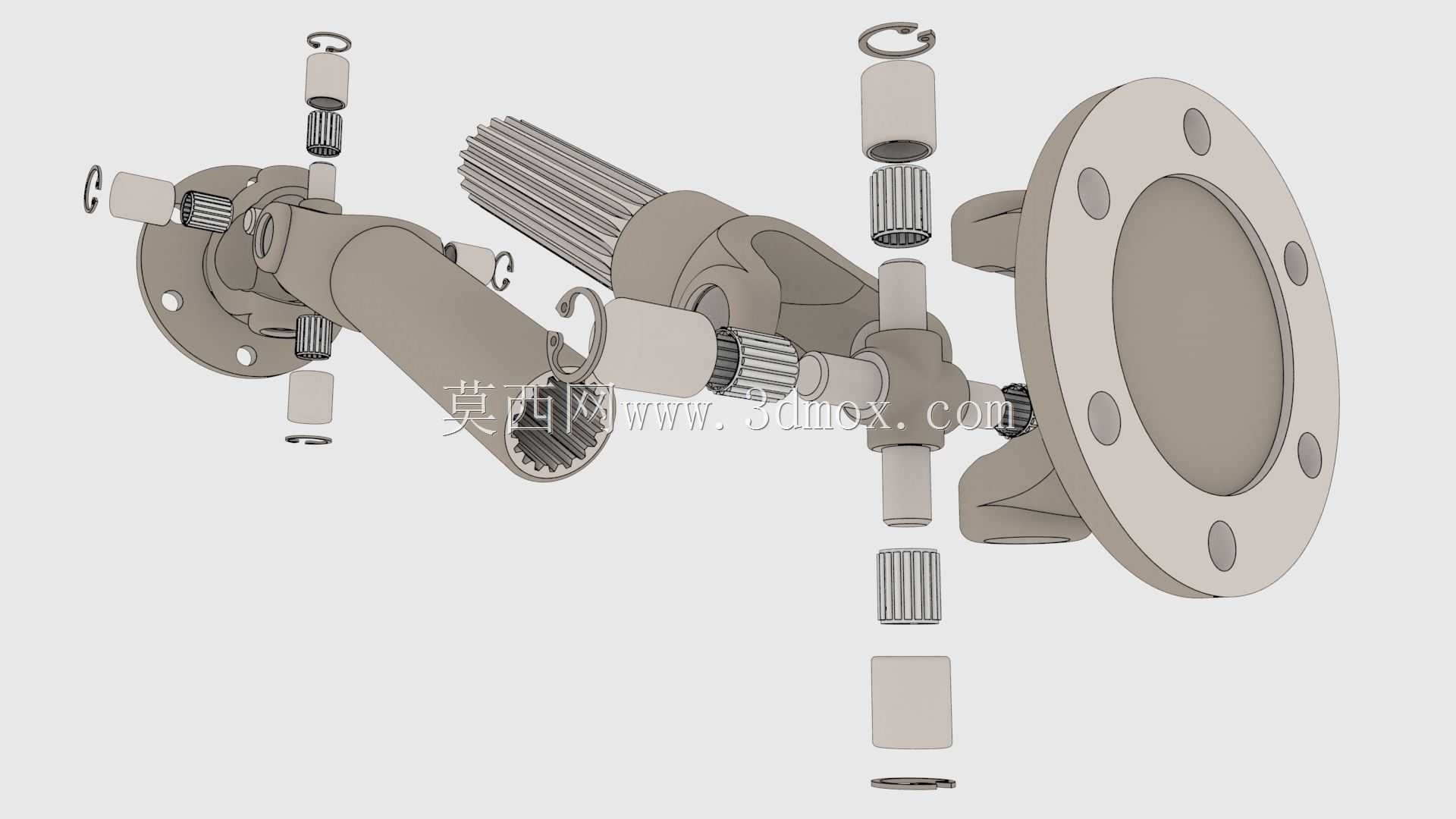

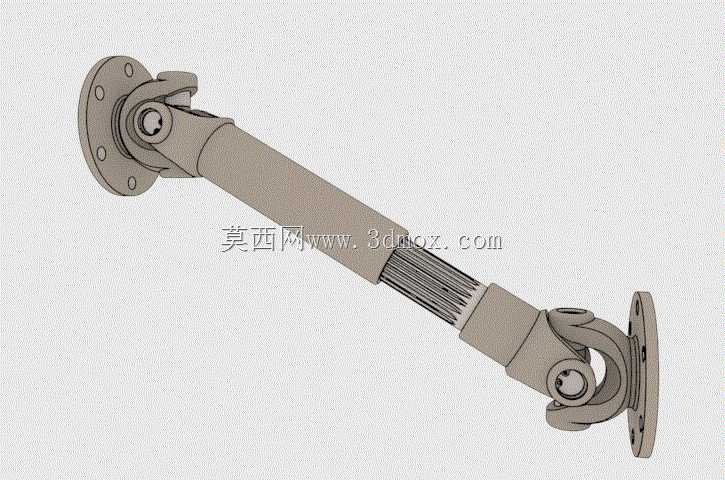

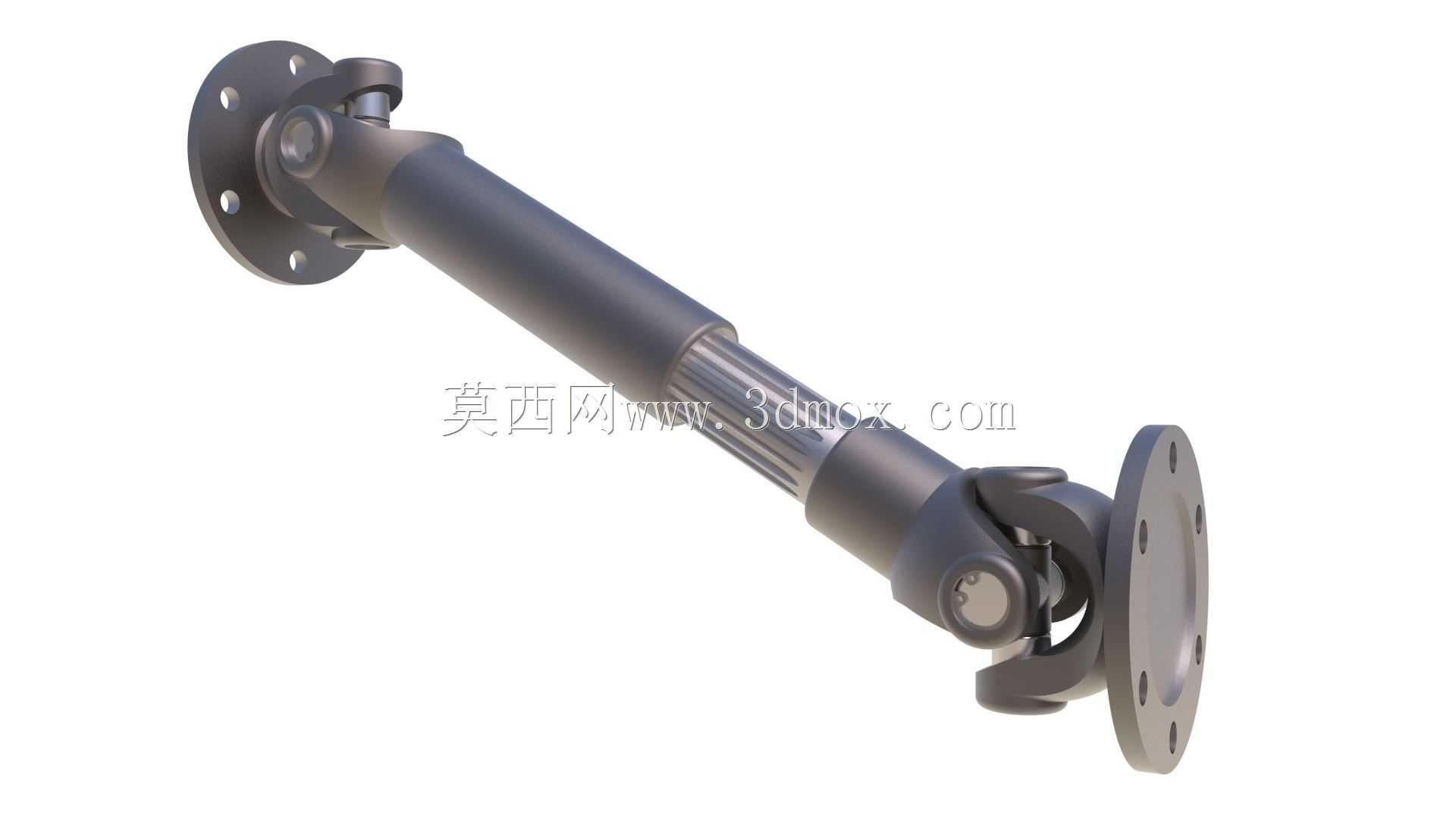

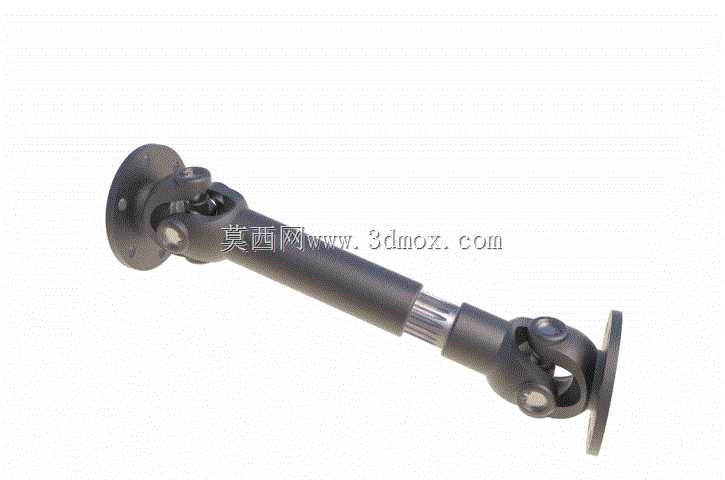

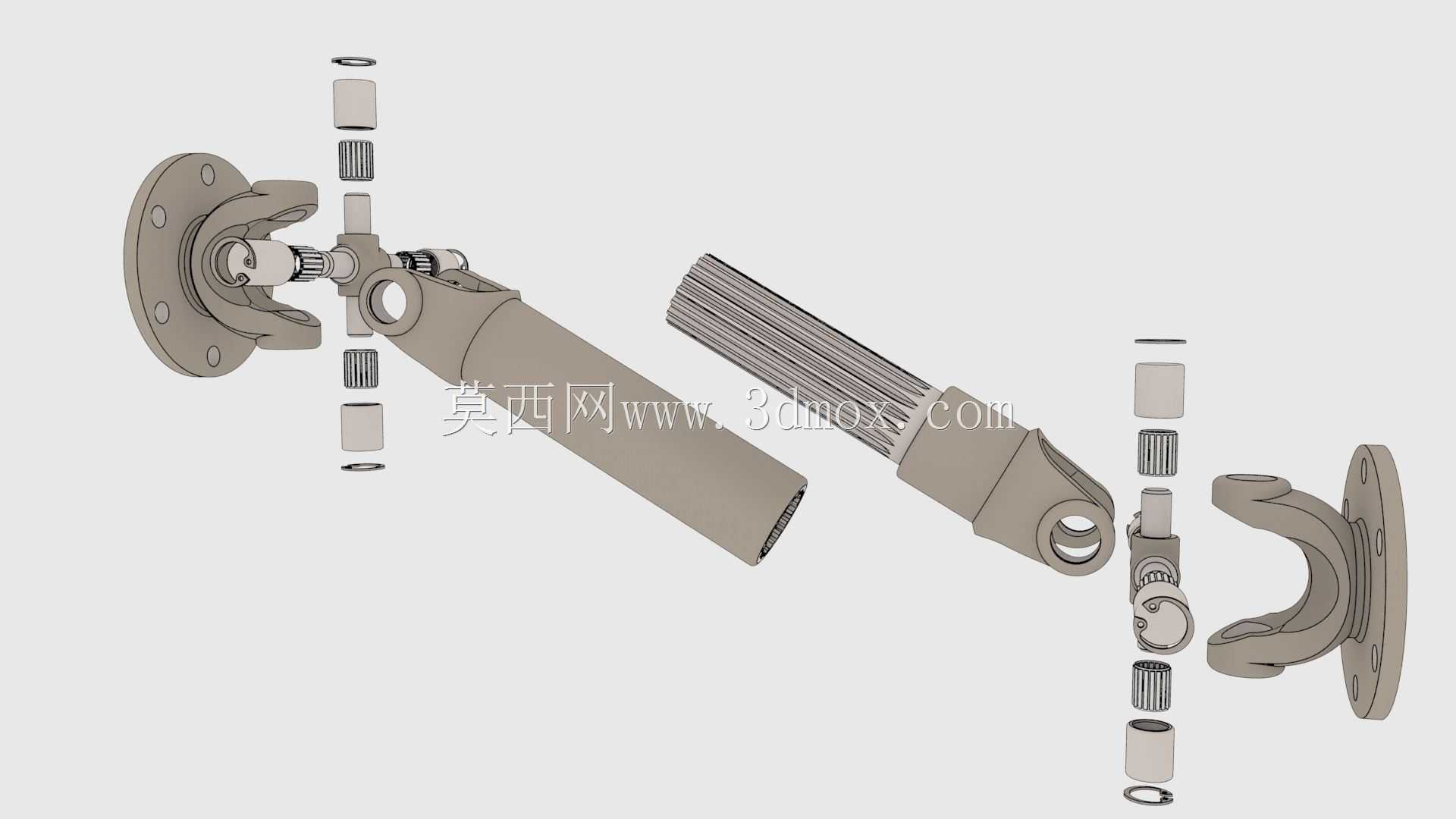

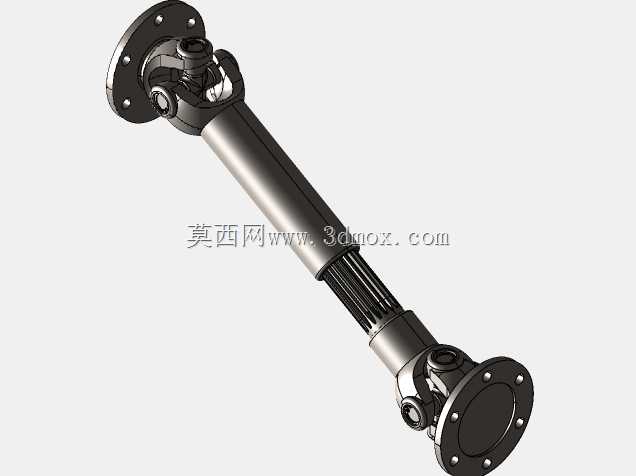

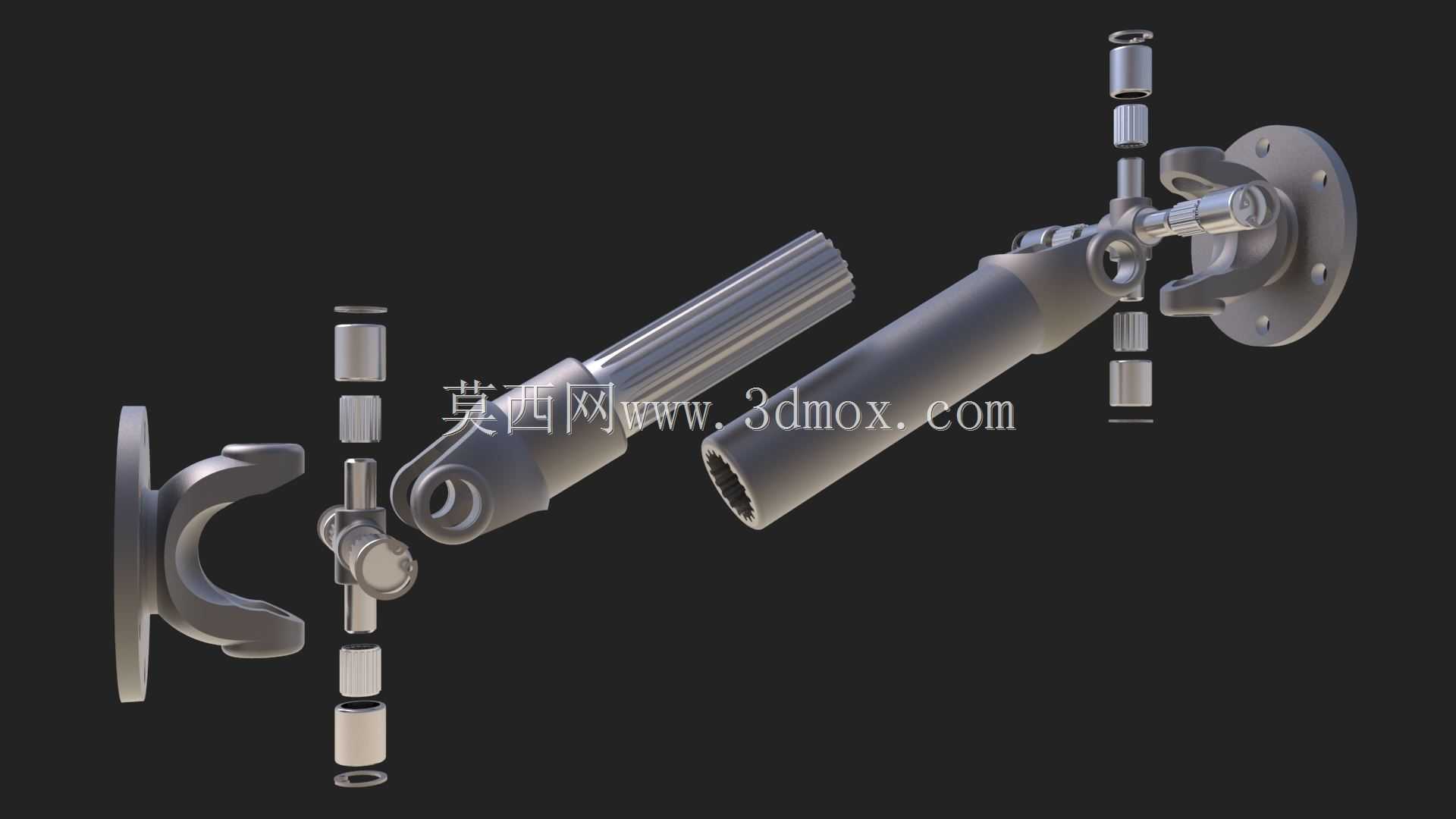

这款传动轴采用双万向节搭配中间连接轴的经典结构，是动力传动系统中解决轴线偏移、变角度扭矩传递的核心部件，广泛应用于需要跨空间、变角度传递旋转动力的场景，在后轮驱动车辆的底盘传动布局中尤为常见，负责将动力输出端的扭矩稳定传递至驱动轮端，同时适配车辆行驶过程中悬架跳动带来的轴间角度、距离动态变化。在实际工况中，动力输入与输出端往往无法保证严格同轴，甚至会随设备运行产生持续的相对位置偏移，单万向节传动存在输出端角速度周期性波动的缺陷，会引发传动振动、部件冲击磨损、动力损耗等问题，这款结构通过对两个万向节的相位进行精准调整，让第二个万向节相对于第一个万向节保持90度相位差，同时保证驱动轴、从动轴与中间轴的折角相等，即可抵消单万向节带来的角速度波动，让从动轴的角速度与驱动轴始终保持匹配，大幅提升传动过程的平顺性，降低传动系统的冲击载荷与异响风险。从结构设计来看，两端采用带安装法兰的万向节叉结构，法兰盘预留均匀分布的安装孔位，可通过螺栓分别与动力输出端、负载输入端的法兰面对接固定，安装对位便捷，连接强度可靠，能够传递大扭矩载荷；中间轴采用花键伸缩结构，可在一定范围内自适应轴向长度变化，补偿安装误差与运行过程中的轴向窜动，避免轴系因长度约束产生额外内应力；十字轴万向节的铰接结构可实现多角度偏转，能够适配两轴之间较大的夹角变化，满足不同安装布局的空间需求。在安装边界上，两端法兰的安装孔位遵循通用传动件的尺寸规范，可与同规格的法兰接口直接适配，中间轴的伸缩行程覆盖常规底盘传动的跳动补偿范围，整体径向尺寸紧凑，可在有限的底盘布置空间内完成安装，不会与周边的悬架、车架部件产生运动干涉。设计过程中重点考量了传动等速特性的实现条件，对万向节的摆角范围、花键的配合精度、铰接部位的转动灵活性都做了匹配性设计，既保证动力传递的可靠性，也兼顾了运行过程中的平顺性，可有效降低传动系统的维护频次，延长整套传动机构的使用寿命，除车辆领域外，也可适配各类工业设备中存在轴间偏角、需要远距离变角度传递扭矩的传动场景。
