径向连接耐震充油式压力检测表结构

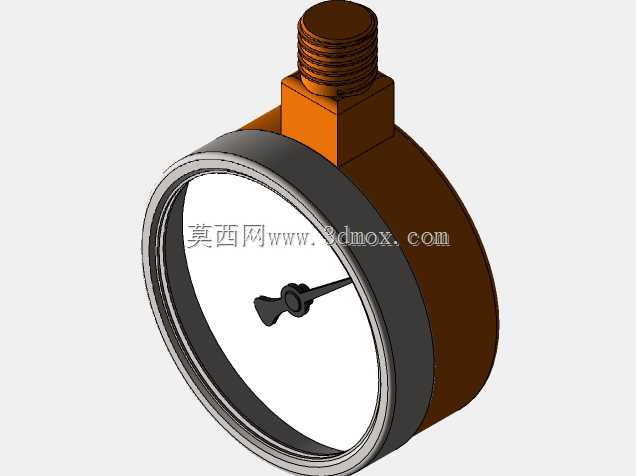

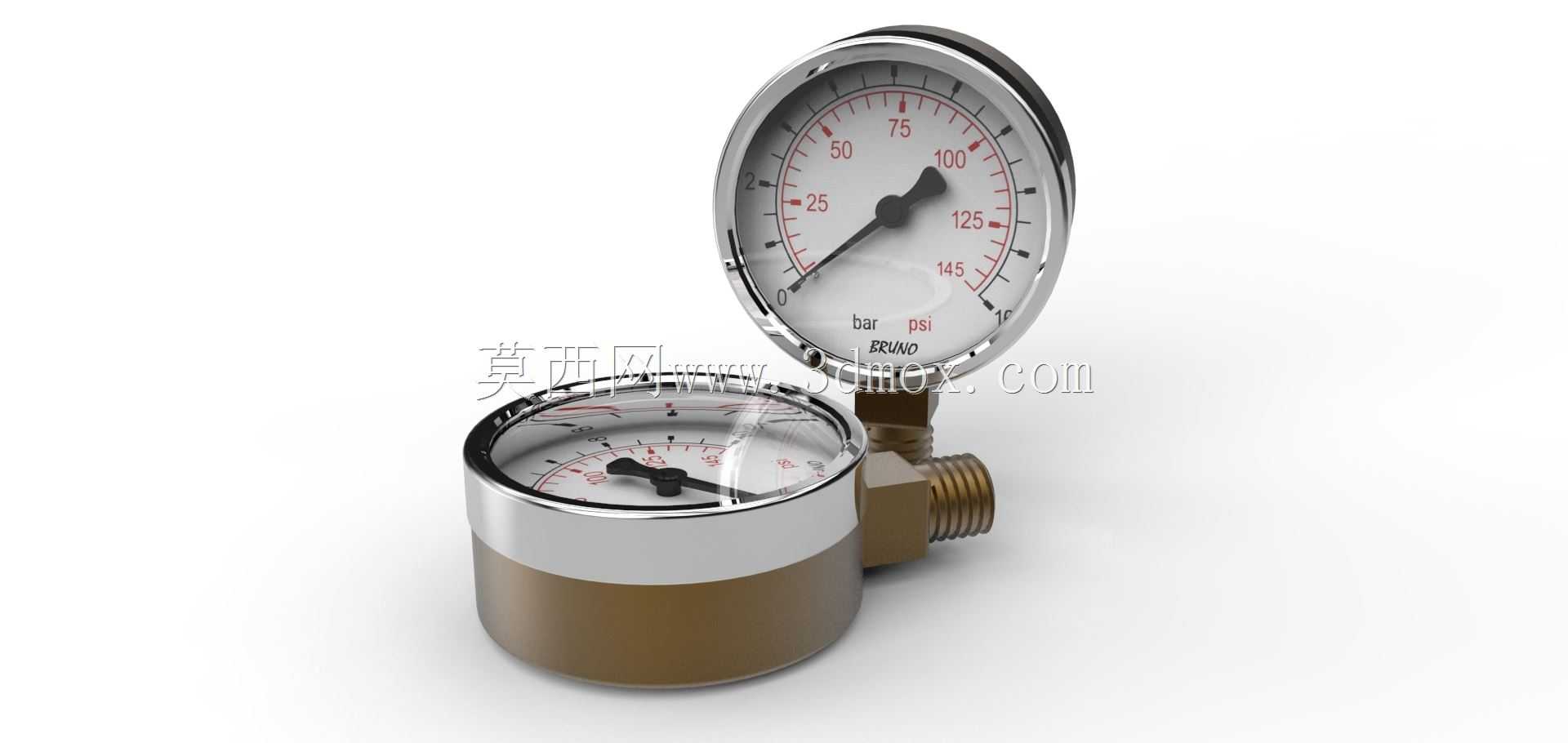

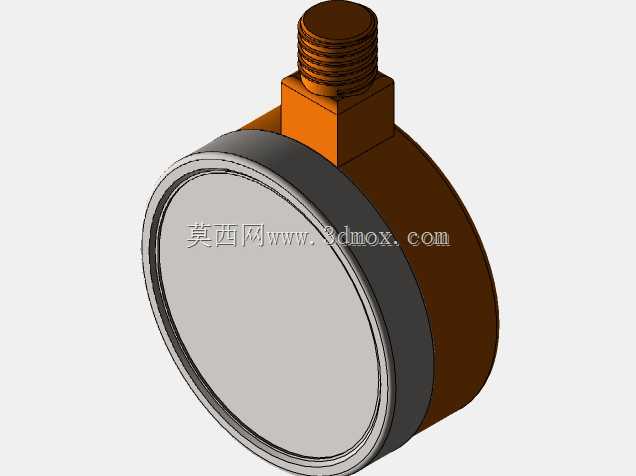

这款压力检测仪表主要面向工业流体管路的压力实时监测场景，广泛适配气动控制回路、低压液压输送管路、工业气体分配管网、小型空压机配套、实验室气路终端等需要直观读取管路内部压力数值的安装位置，能够帮助现场运维人员快速掌握管路实时压力状态，及时发现压力过载、压力不足等异常工况，避免因压力异常引发的设备损坏、生产中断或者安全隐患。产品采用径向侧出的外螺纹连接结构，安装时可直接通过外螺纹旋入管路预设的内螺纹接口，无需额外转接构件即可完成固定，安装边界紧凑，不会占用过多管路周边的操作空间，适配狭窄空间内的仪表布设需求。产品功能上同时覆盖普通干表与耐震充油表两种结构形态，耐震款表壳内部填充阻尼油，能够在设备存在持续振动、管路存在介质脉冲冲击的工况下，有效缓冲指针的抖动幅度，既能够提升压力数值读取的准确性，也可以减少内部机芯构件的磨损，延长仪表的整体使用寿命。设计过程中优先考虑现场读数的便捷性，表盘采用大刻度清晰标识，同时标注bar与psi两种常用压力单位，适配不同行业的压力读数习惯，指针采用高对比度的深色结构，搭配浅色表盘基底，即使在光线一般的车间环境中也能快速识别压力数值。表壳采用金属外壳搭配透明防护表蒙，既能够抵御现场常见的轻微磕碰、粉尘飞溅，也可以避免外部潮气、灰尘进入表内影响机芯精度，连接端采用铜质接头结构，具备良好的密封性能与介质兼容性，可适配空气、氮气、低压惰性气体以及低腐蚀性液压流体的压力检测需求。两款不同结构的压力表可根据实际工况灵活选用，无剧烈振动的常规静态压力检测场景可选用普通结构款，存在设备振动、介质脉冲的工况则可选用充油耐震款，二者安装接口尺寸保持一致，可实现同安装位的直接替换，无需改动管路接口结构，大幅降低现场运维的配件适配成本。
