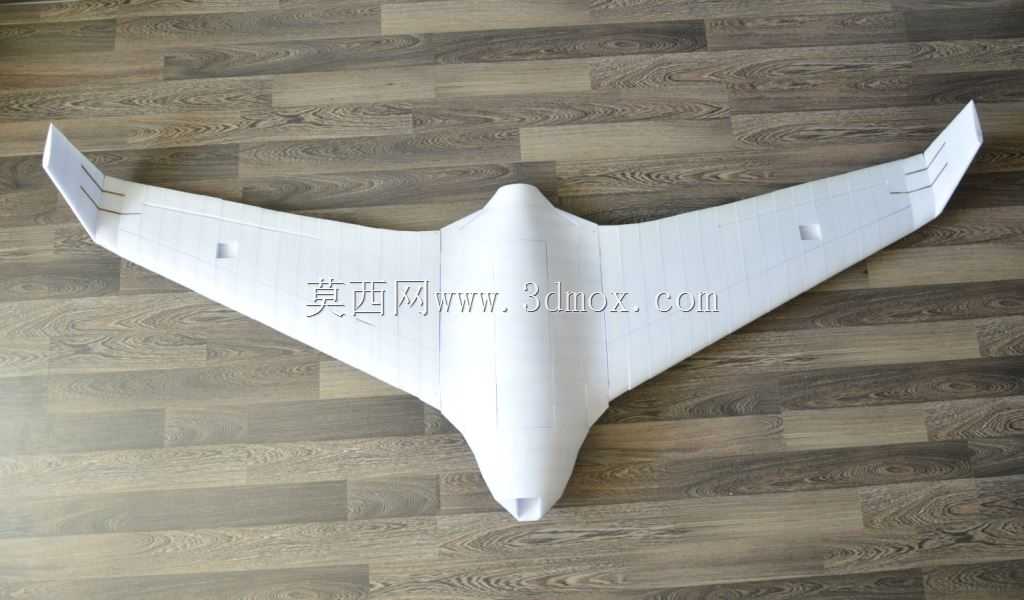

飞翼布局天行者X8无人飞行器机架结构

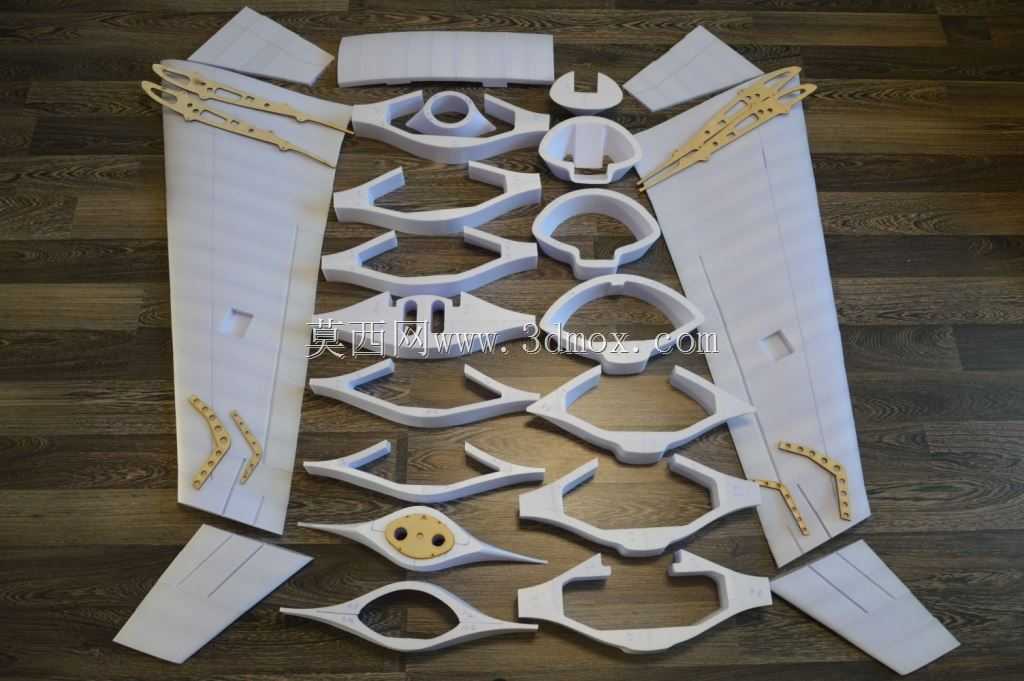

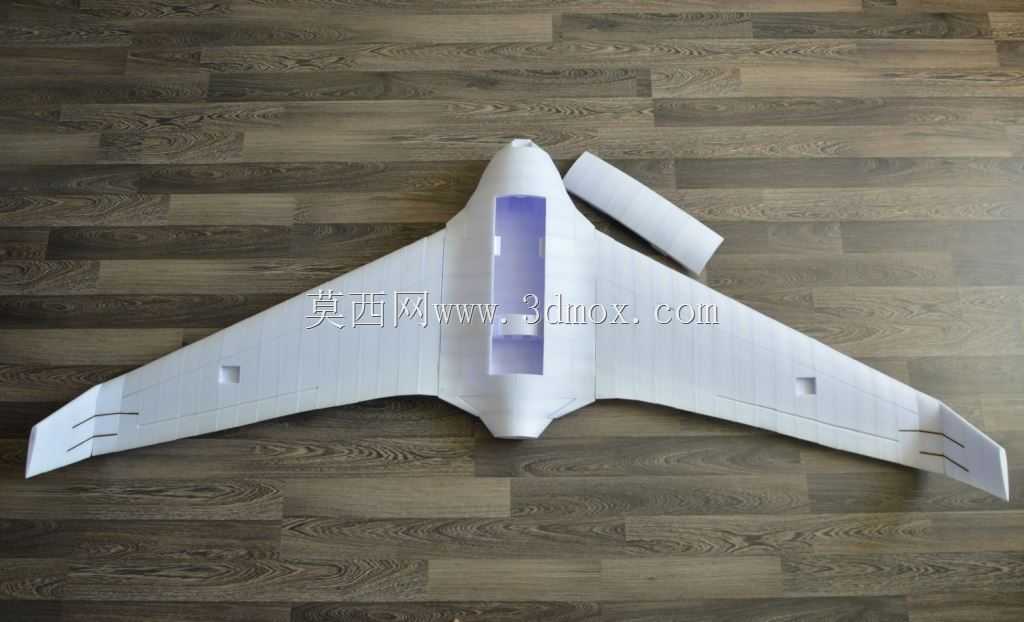

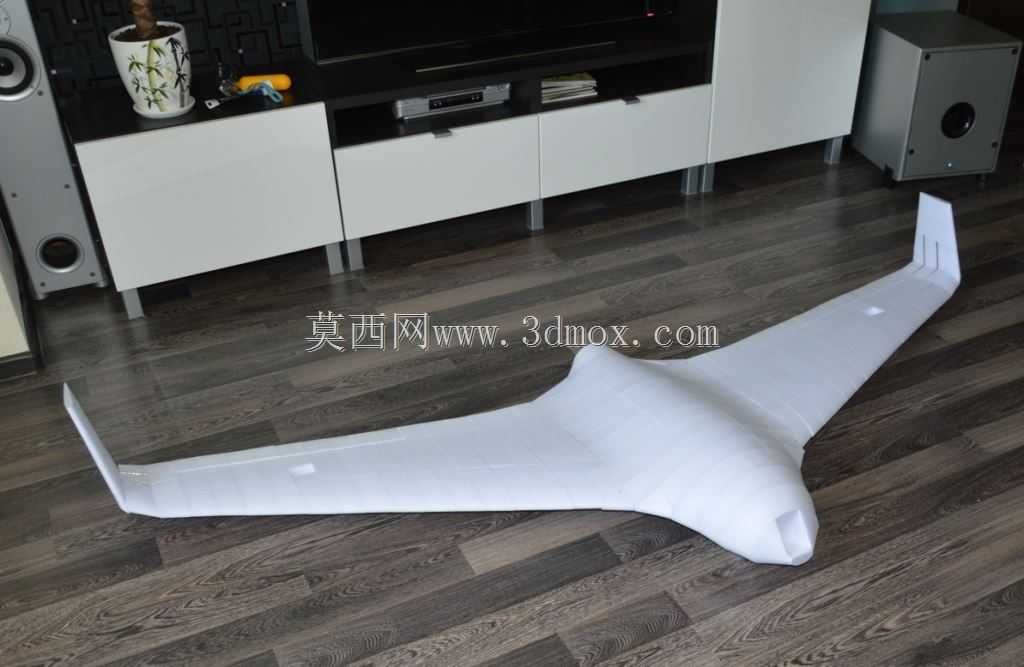

这款飞翼构型的无人飞行器机架，主要面向低空航测、环境巡查、航拍摄影以及小型科研试验等民用场景设计，整体采用无尾飞翼的一体化布局，摒弃了传统固定翼的水平尾翼与垂直尾翼结构，在降低整机空气阻力的同时，大幅减少了外露结构带来的雷达反射截面积，兼顾了飞行效率与一定的隐身特性。从实际用途来看，该机架可搭载轻量化的航拍云台、气体检测模块、测绘相机等任务载荷，能够在平原、丘陵、城市建成区等多种空域环境下完成低速巡航作业，相较于多旋翼飞行器拥有更长的滞空时间与更快的飞行速度，适合覆盖面积较大的作业区域。在功能特性上，机架主体采用模块化的分段设计，机翼与中央机身采用快拆结构衔接，无需复杂工具即可完成整机的组装与拆解，方便户外作业时的携带与转场；机身中部预留了标准化的载荷舱与设备安装位，可兼容主流的飞控系统、动力电池、图传模块与动力套装，机翼表面预设了舵机安装槽与走线通道，能够直接配套常规的航模舵机完成升降副翼的操控，机翼两端的翼尖上翘设计可有效抑制翼尖涡流，进一步提升飞行过程中的稳定性，降低低速飞行时的失速风险。设计思路上，整体优先兼顾结构强度与轻量化需求，机身与机翼的蒙皮采用光滑流线型曲面过渡，从机头到翼尖的翼型厚度逐步变化，在保证中部设备舱有足够安装空间的同时，让机翼拥有足够的升阻比；机身头部预留了螺旋桨或者前拉动力的安装接口，也可根据需求改装为尾推式动力布局，适配不同的动力配置方案。在安装边界与尺寸适配方面，机架整体翼展适配常规的8寸级别飞翼航模的运输与使用需求，设备舱内部的安装空间可容纳常见的2-4S规格航模锂电池，机翼下方预留了可选的外挂点，可根据作业需求加装小型任务吊舱或者备用电池，整机的安装孔位均采用通用航模标准间距，无需二次打孔改装即可完成大部分标准配件的装配，机架的重心预设位置位于机翼弦长的30%处，用户在装配设备时只需将核心部件的重心调整至该区间，即可保证整机的飞行配平需求，降低调试难度。
