黑羊Discovery四旋翼FPV穿越机架设计

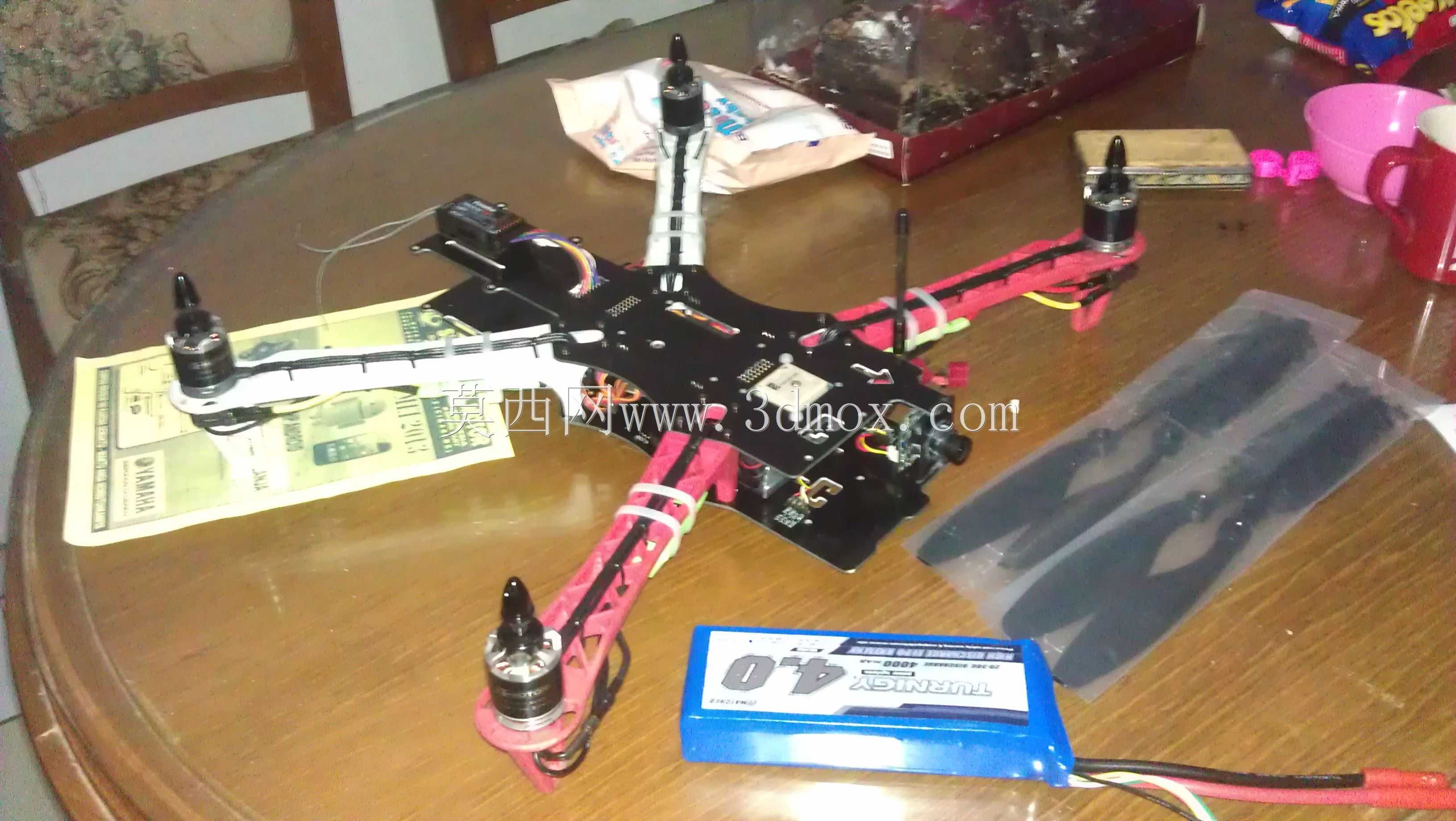

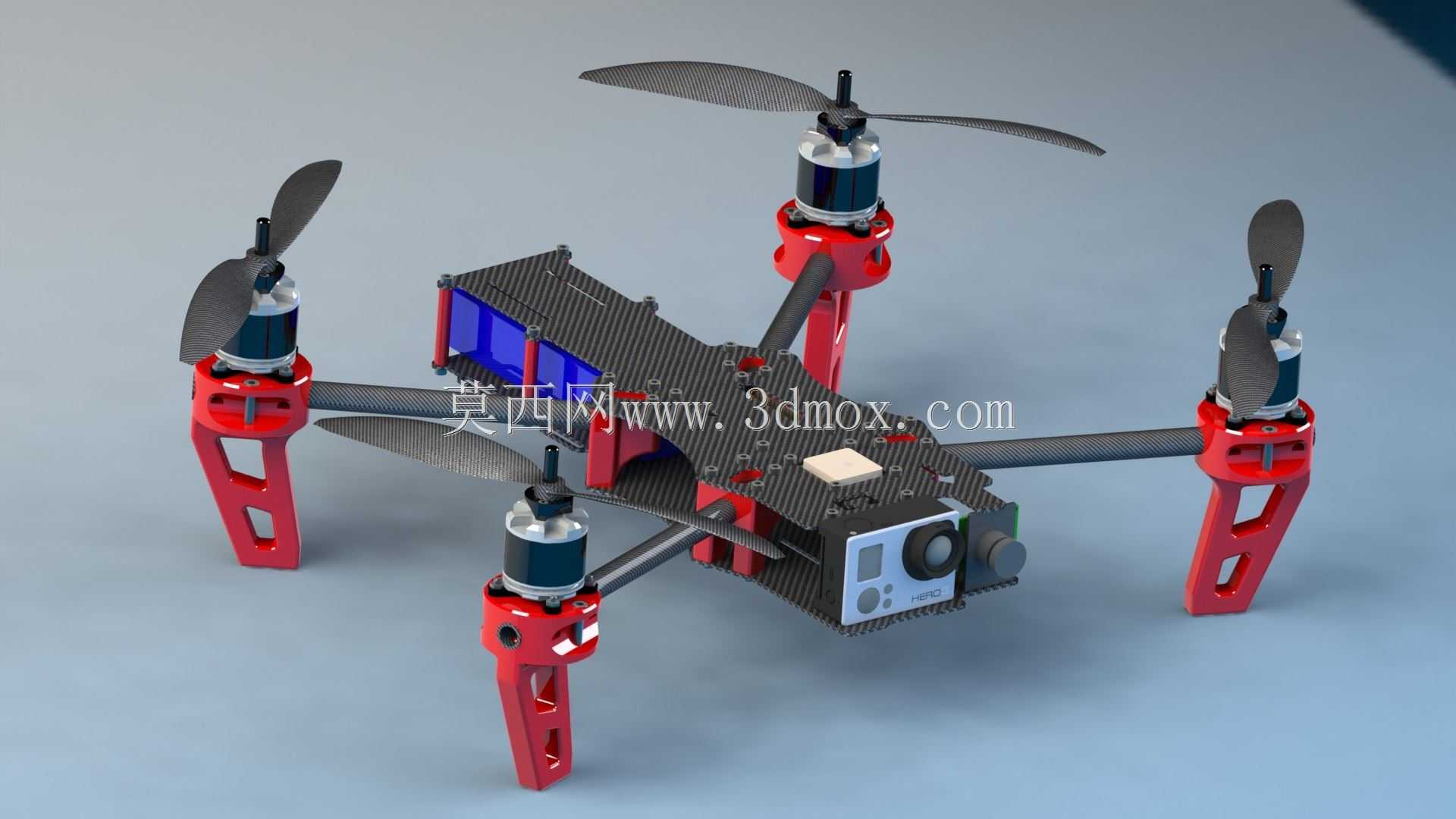

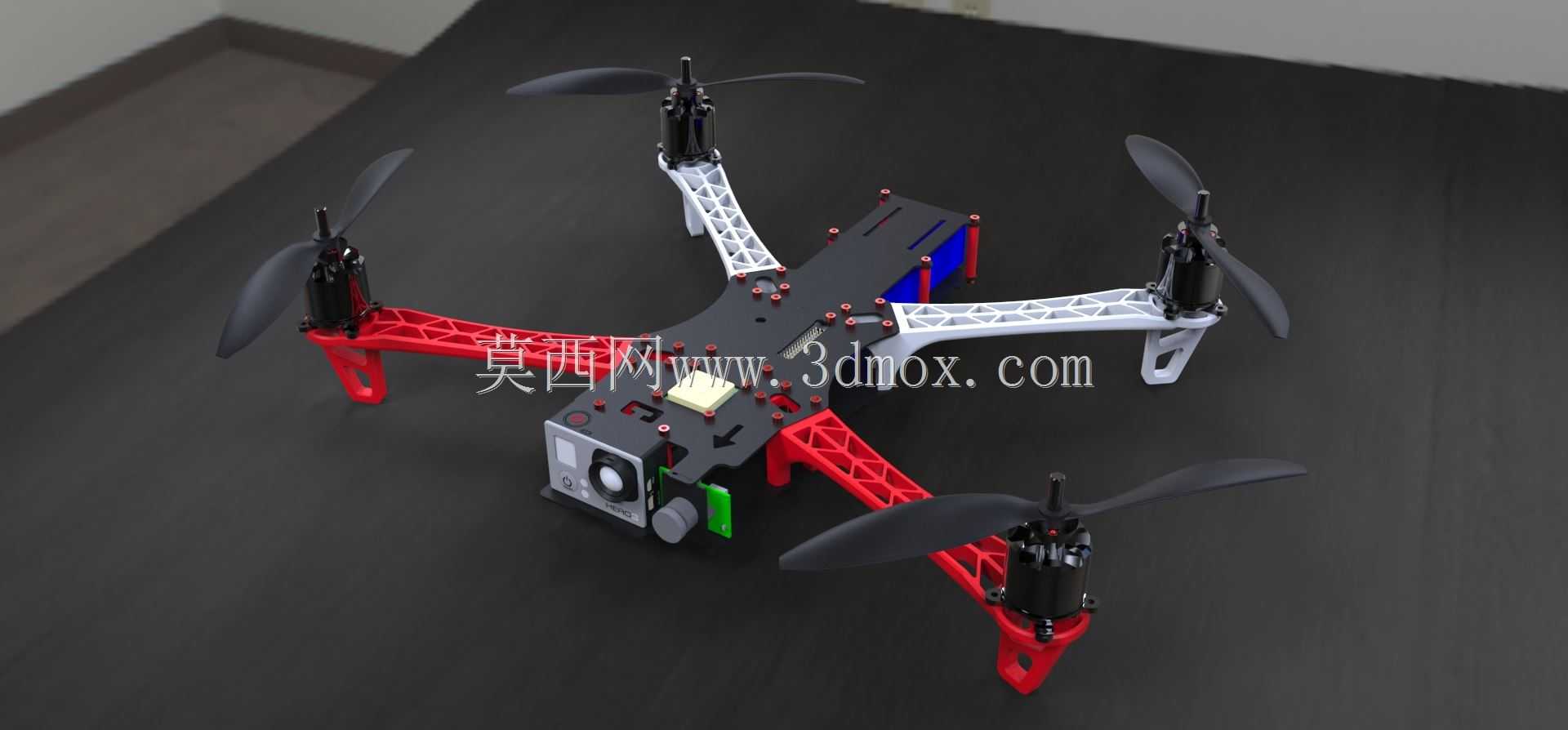

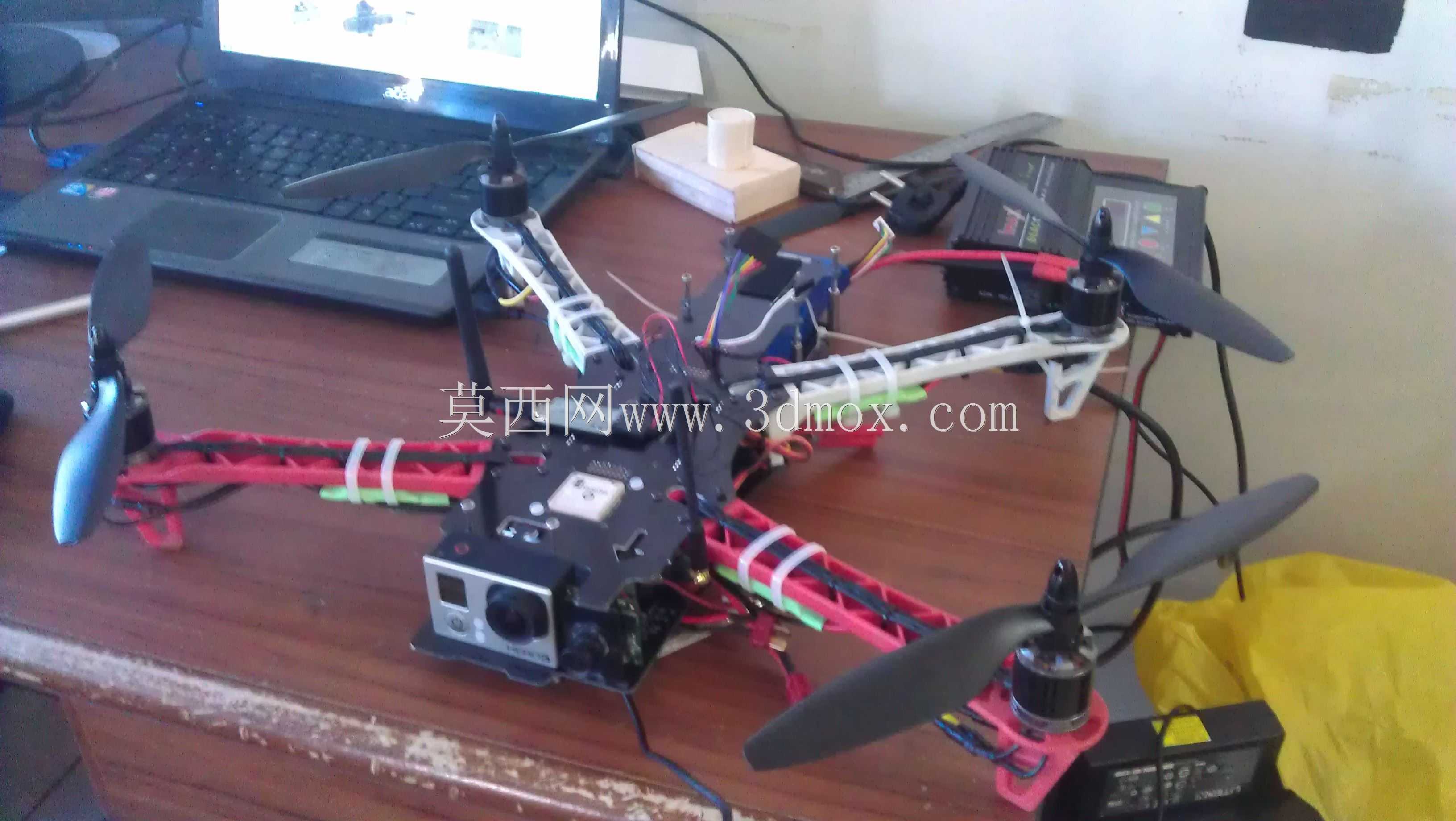

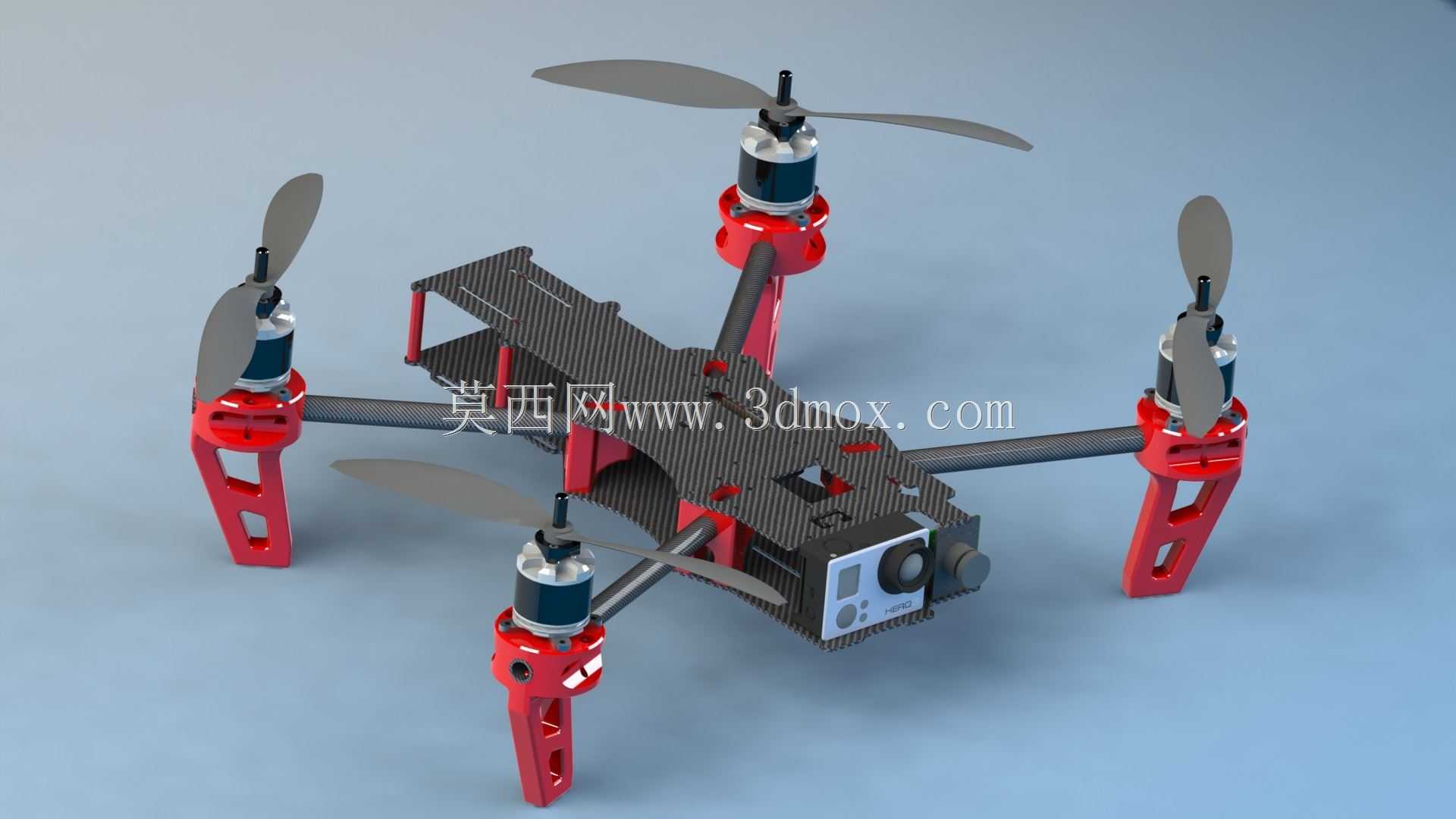

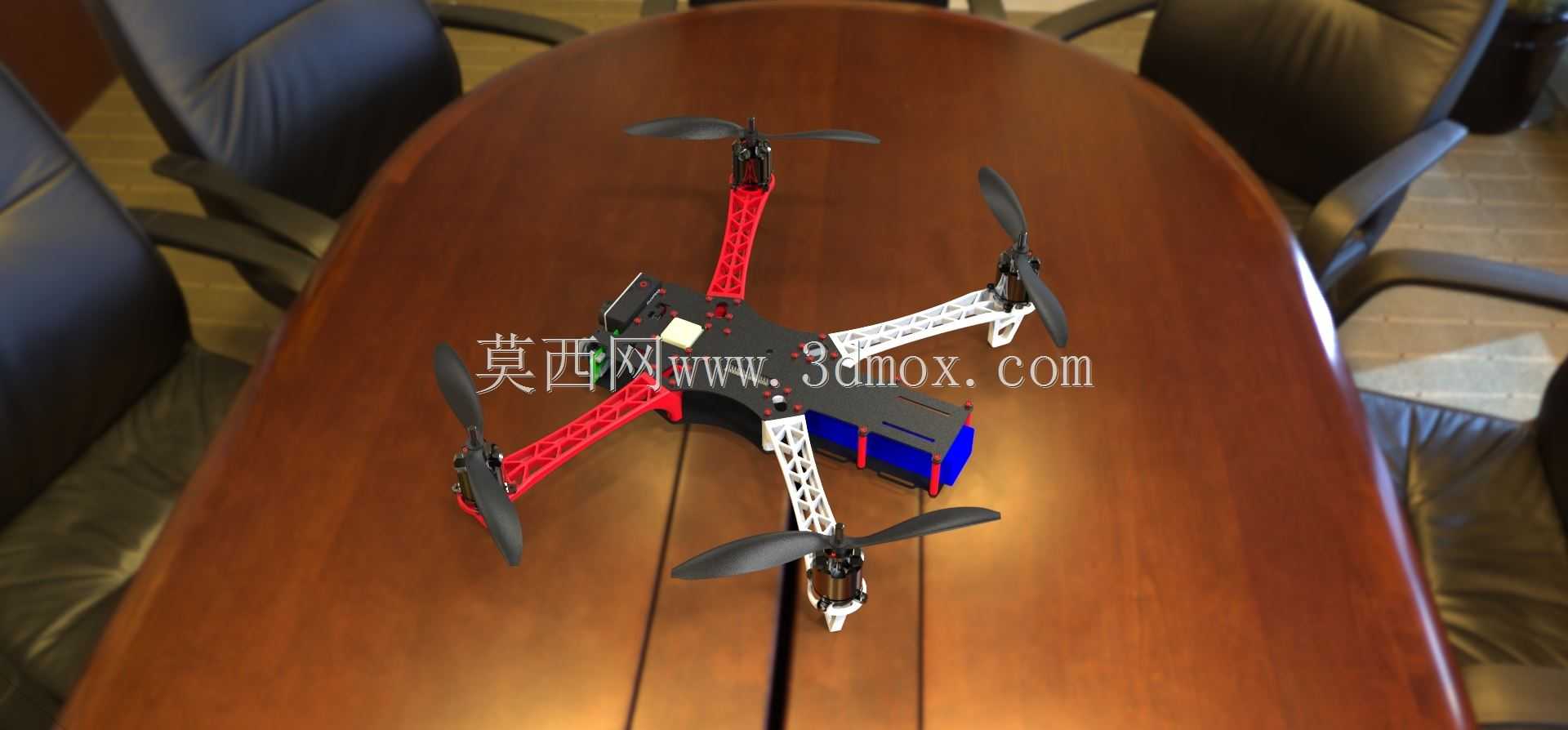

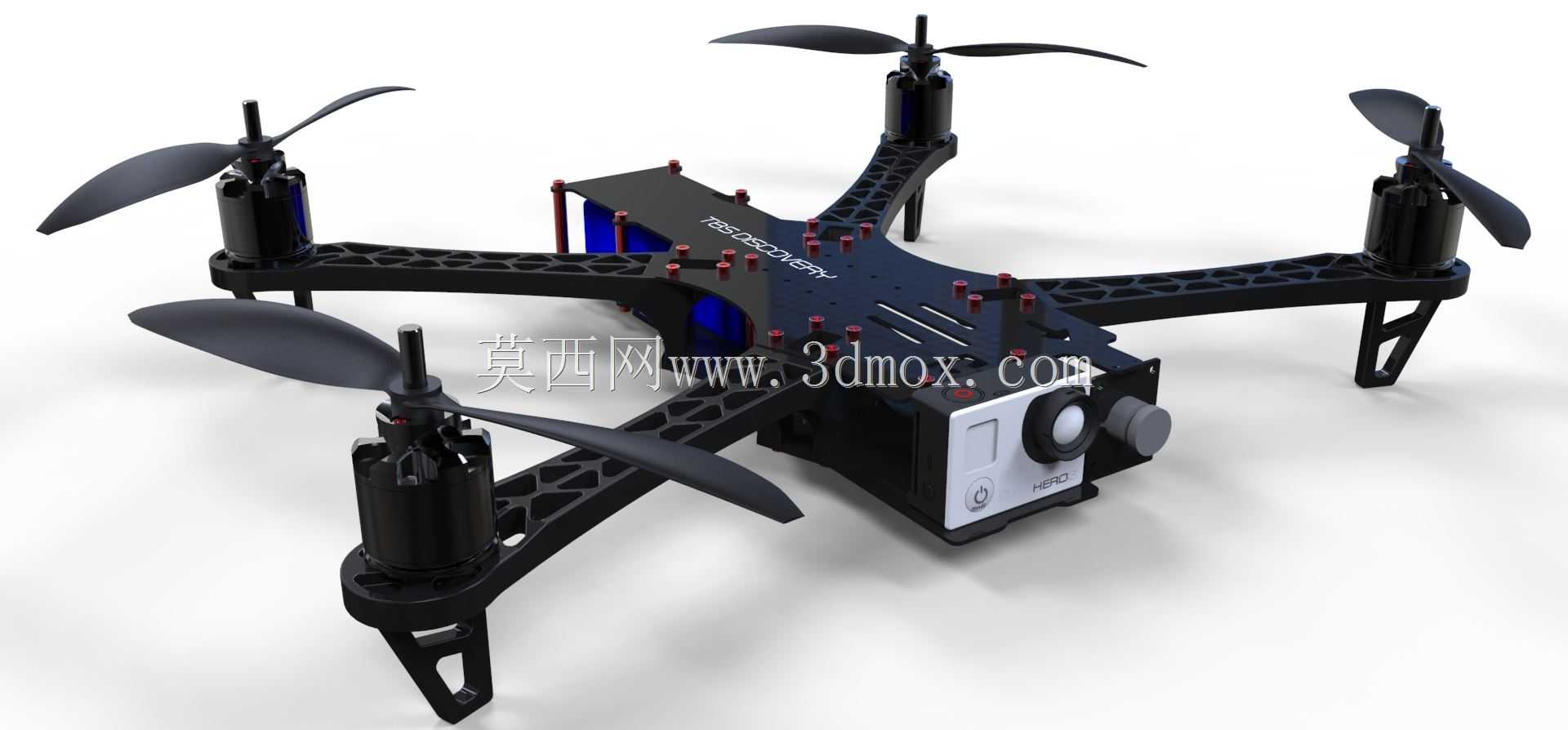

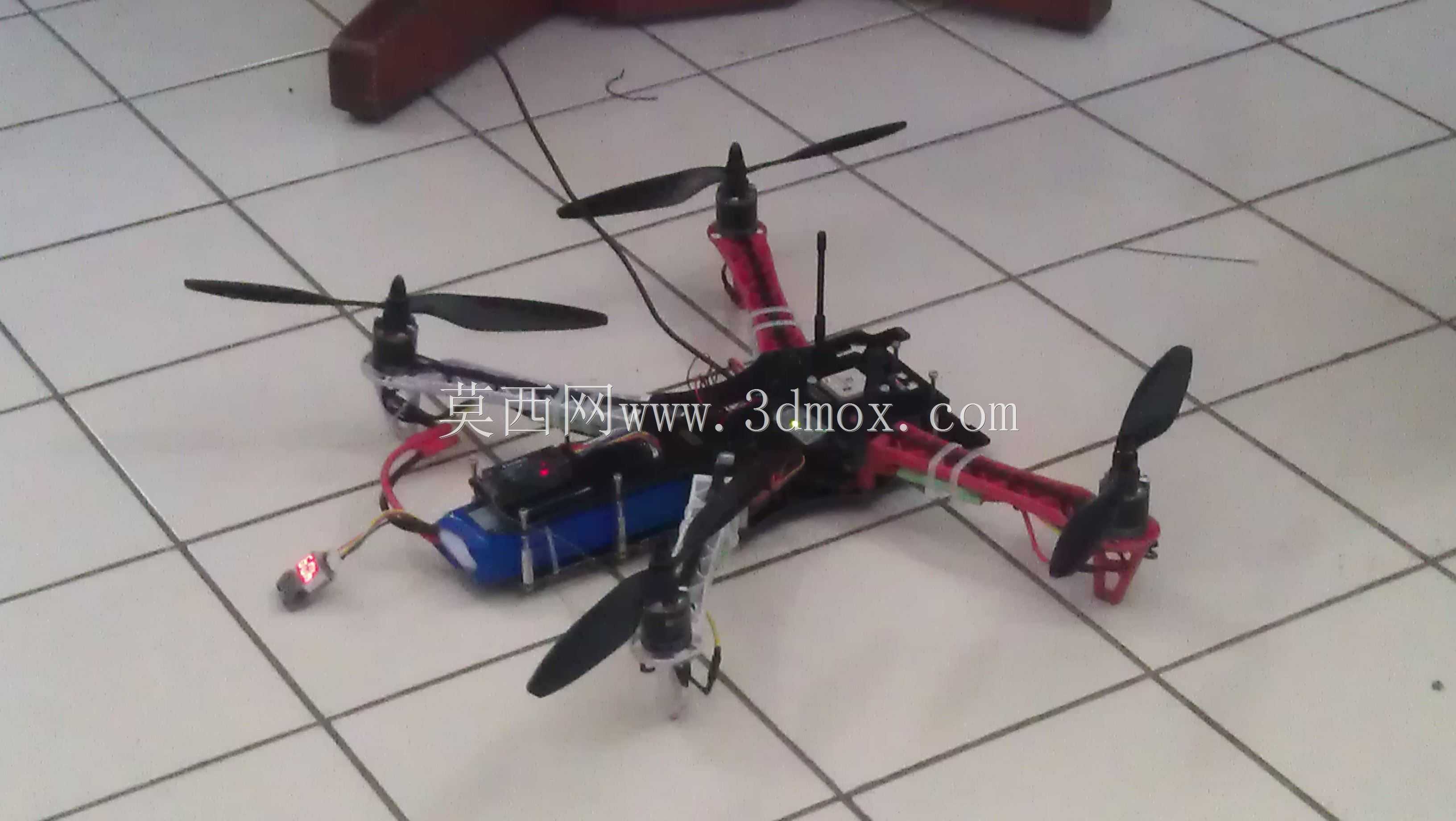

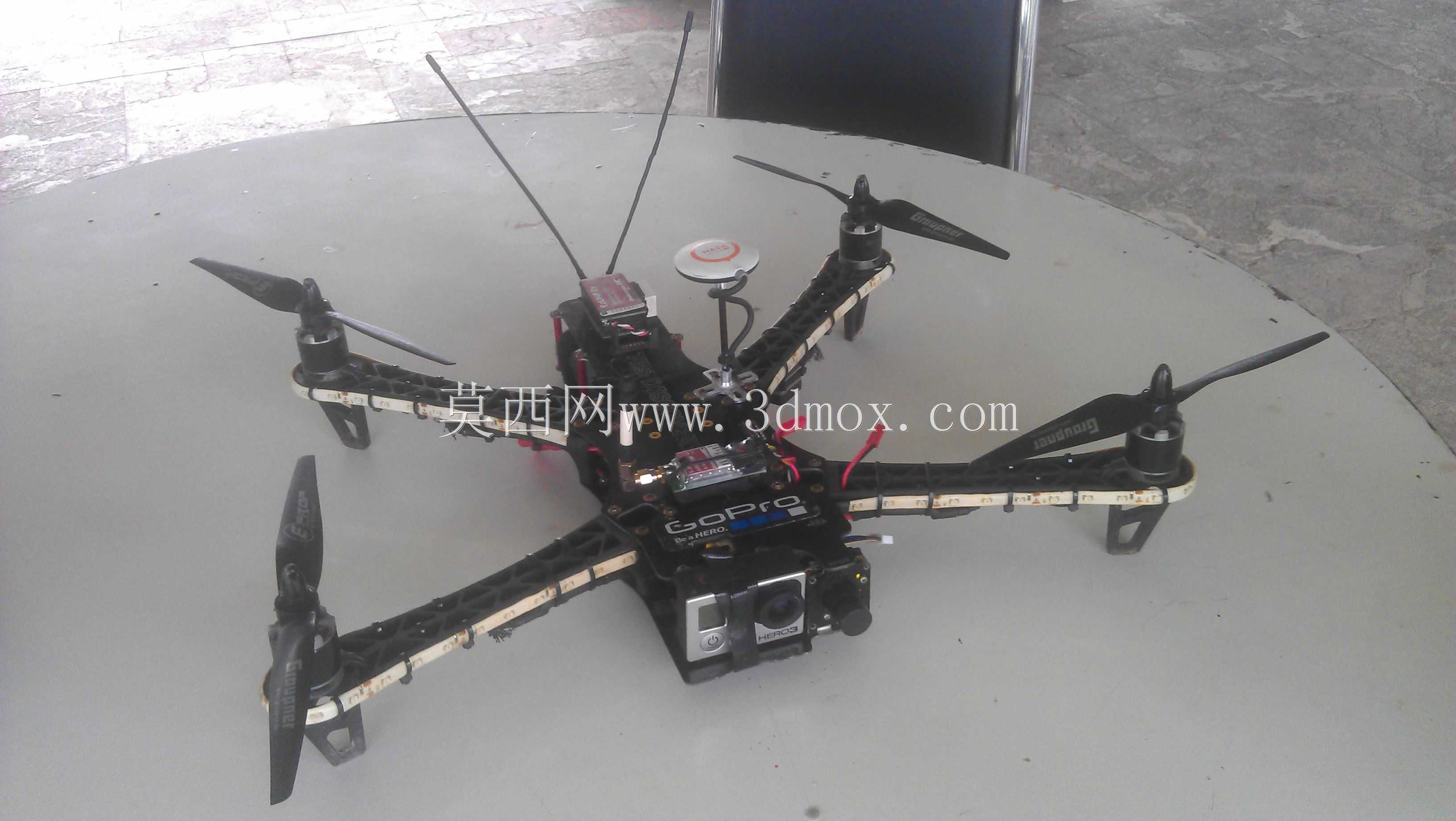

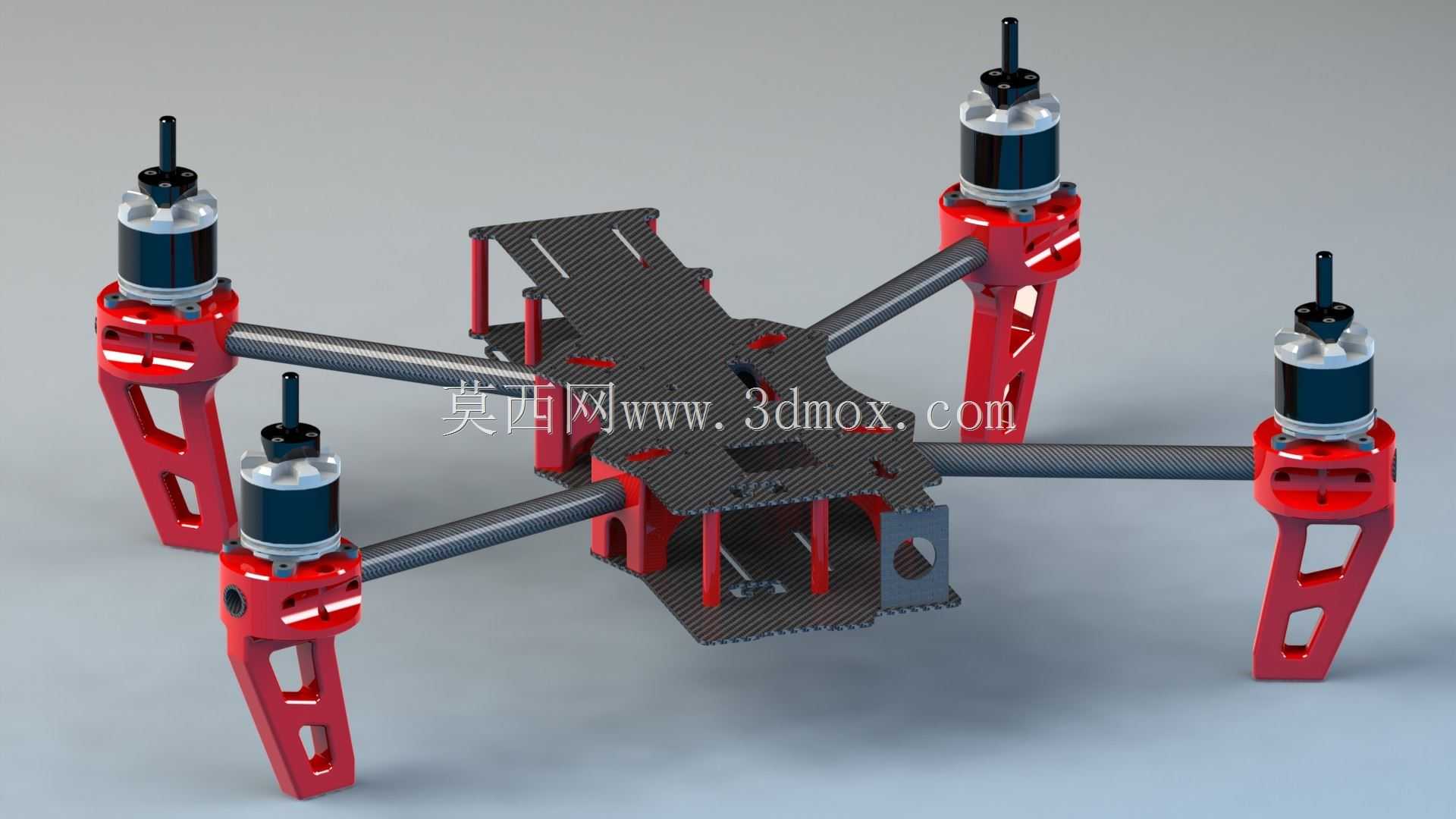

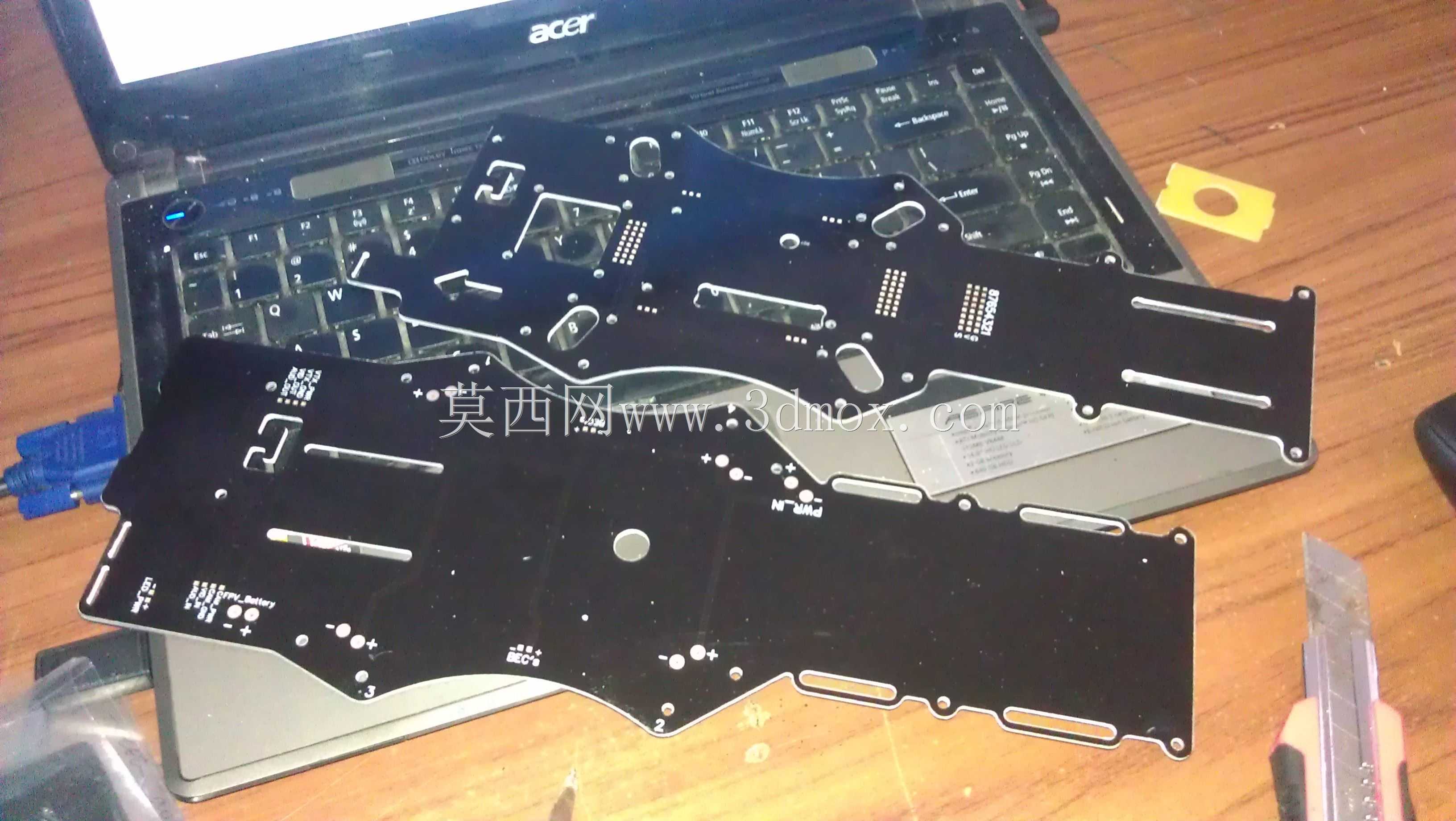

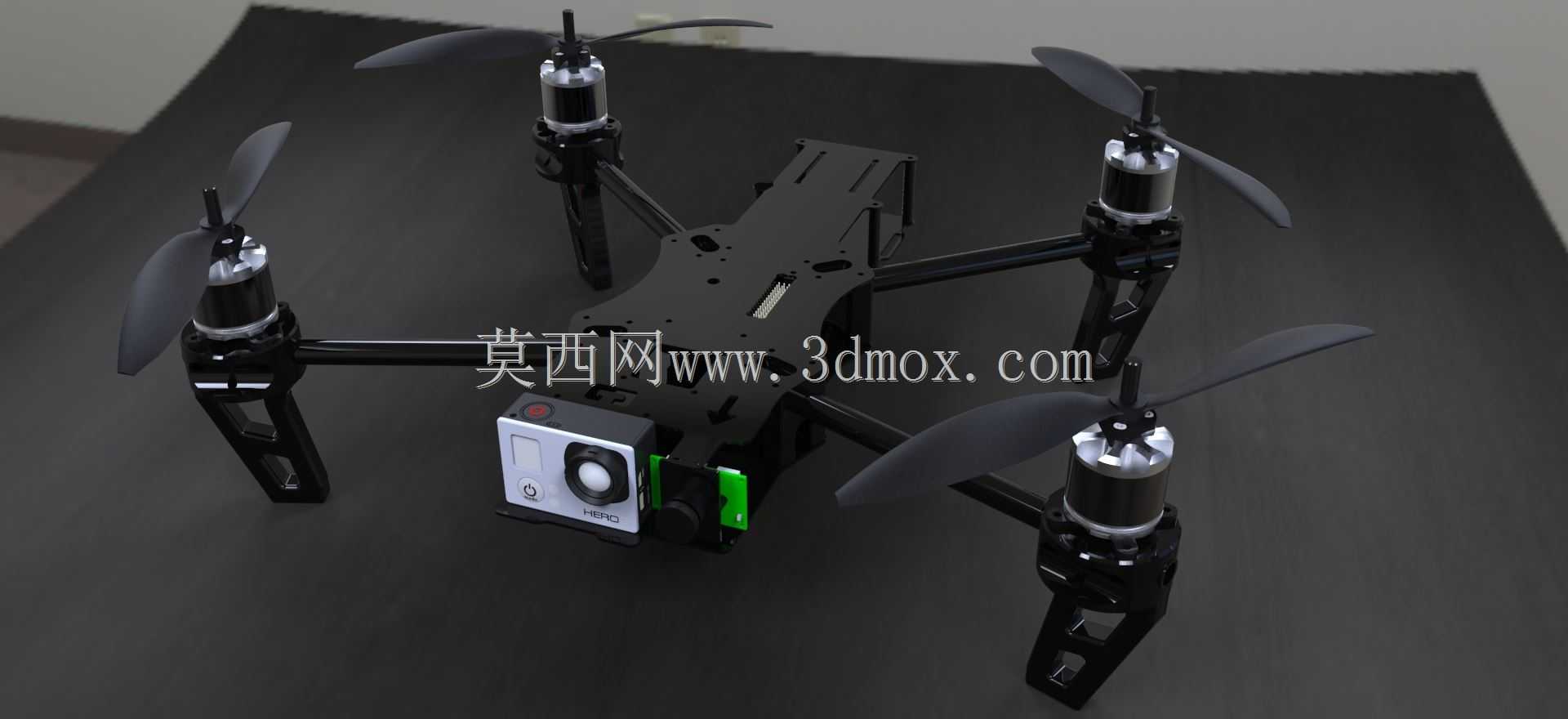

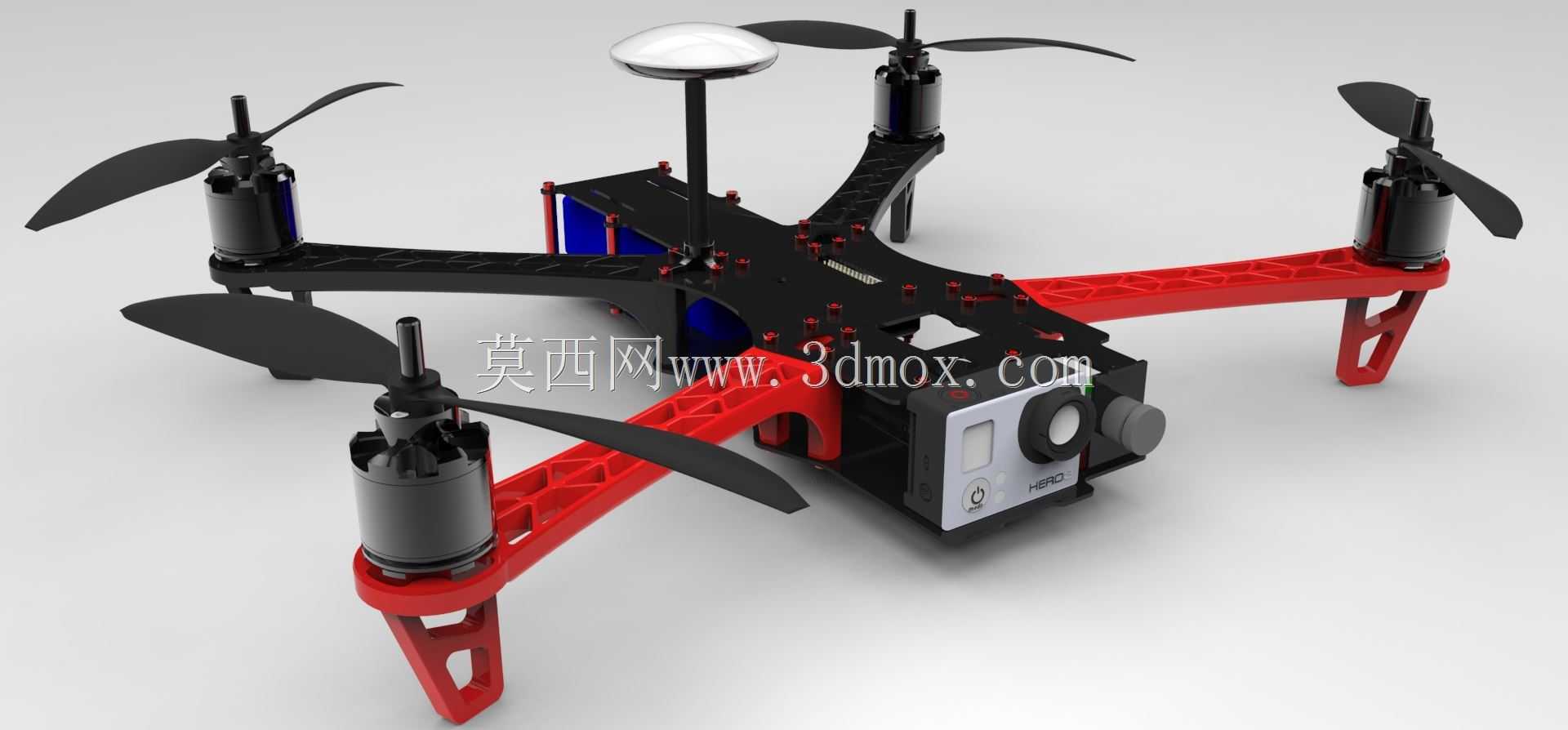

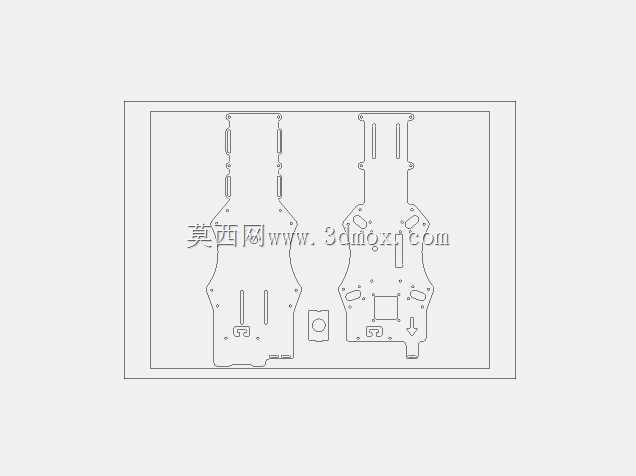

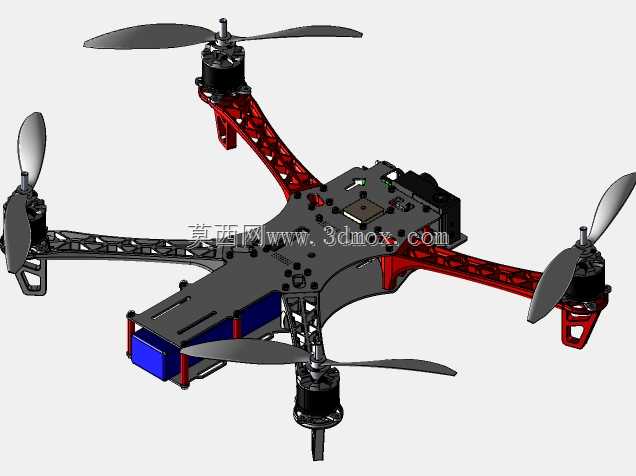

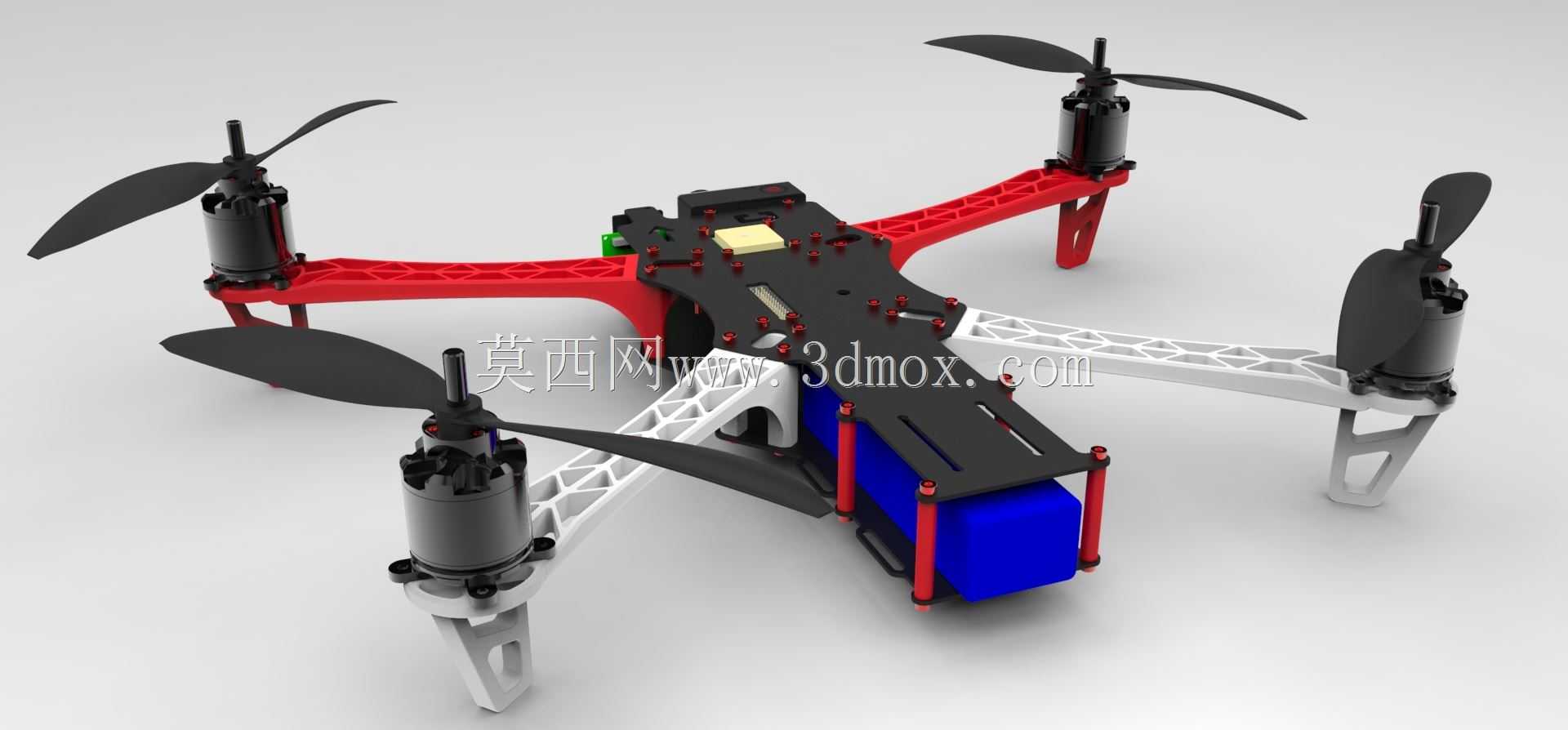

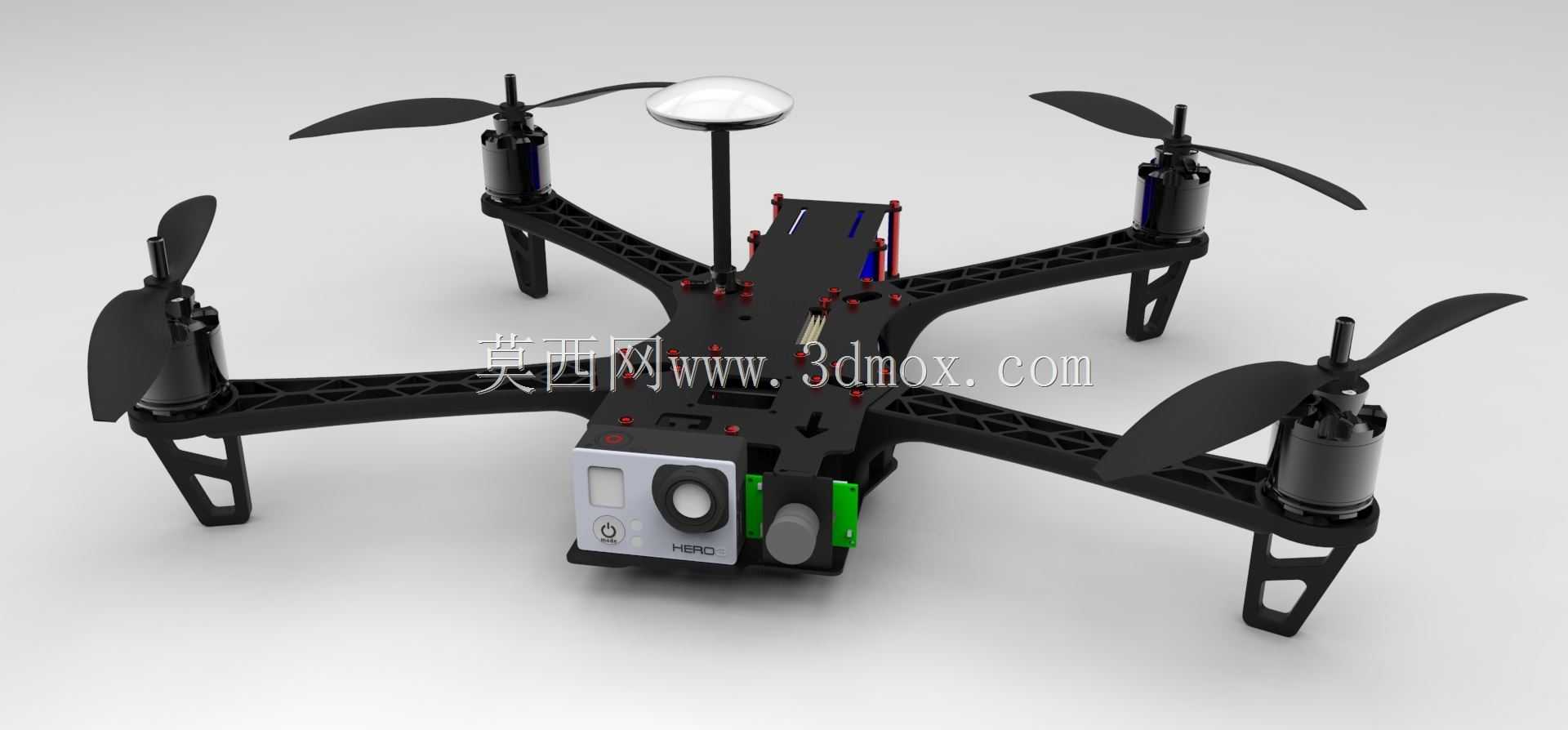

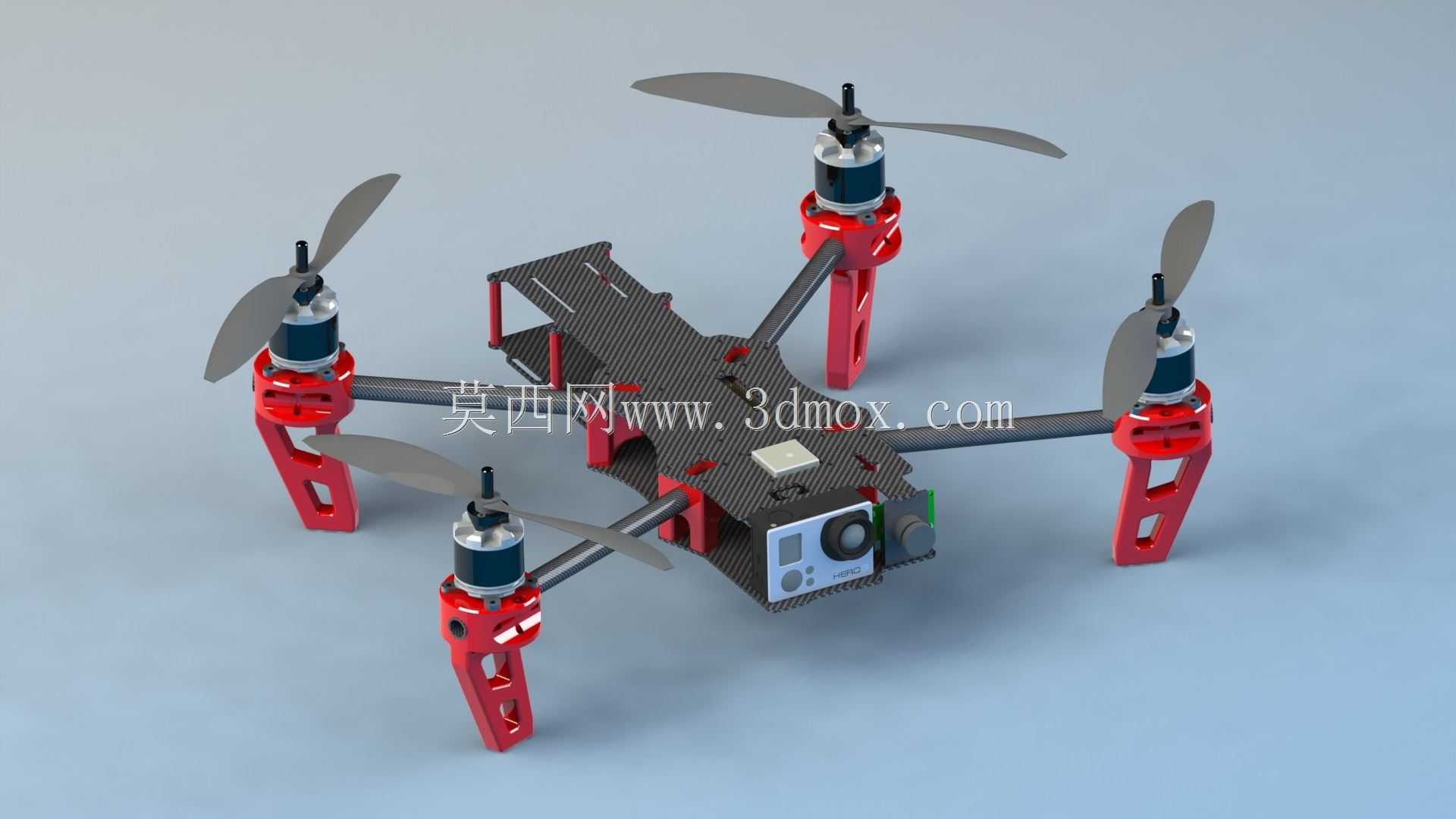

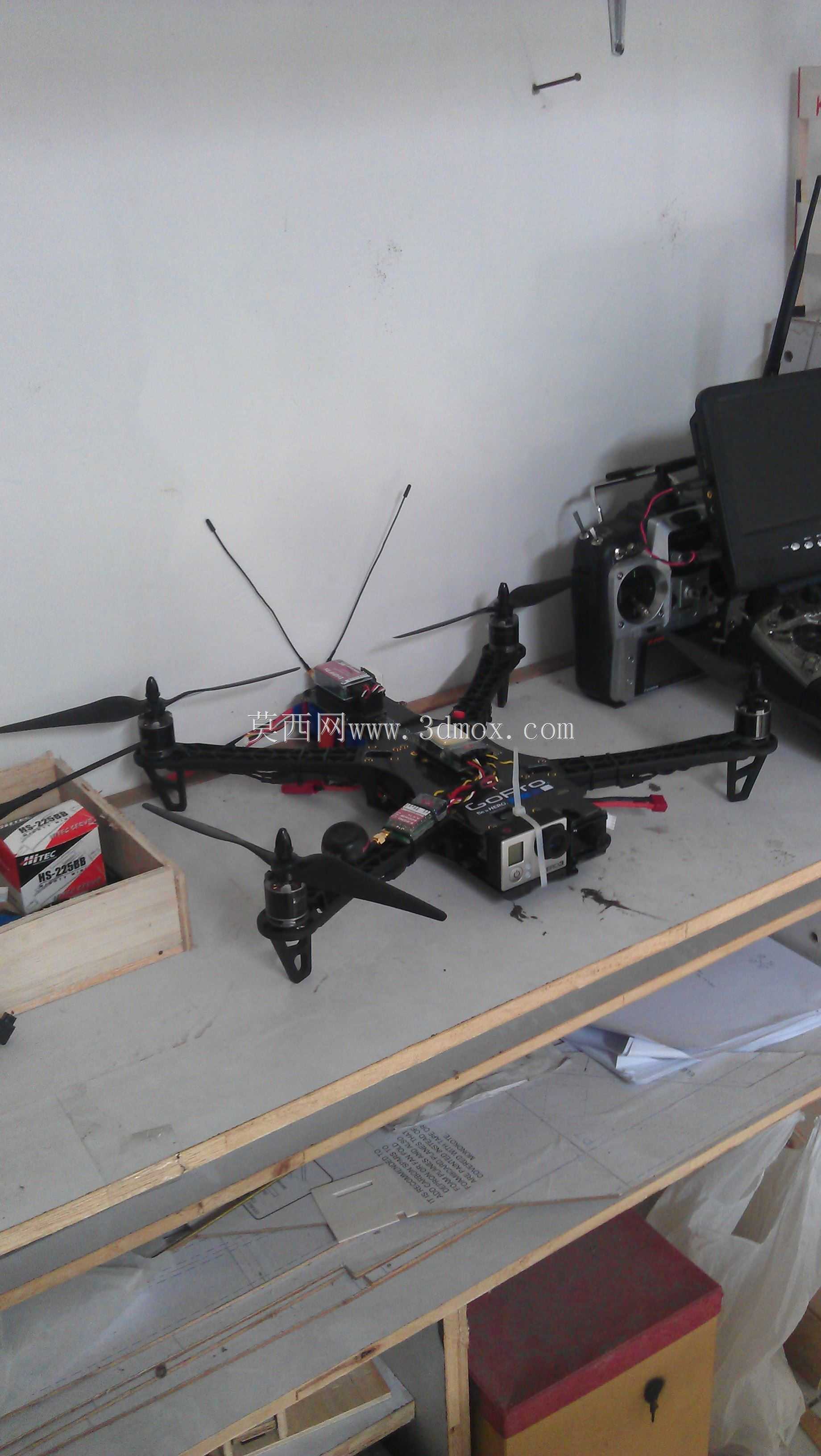

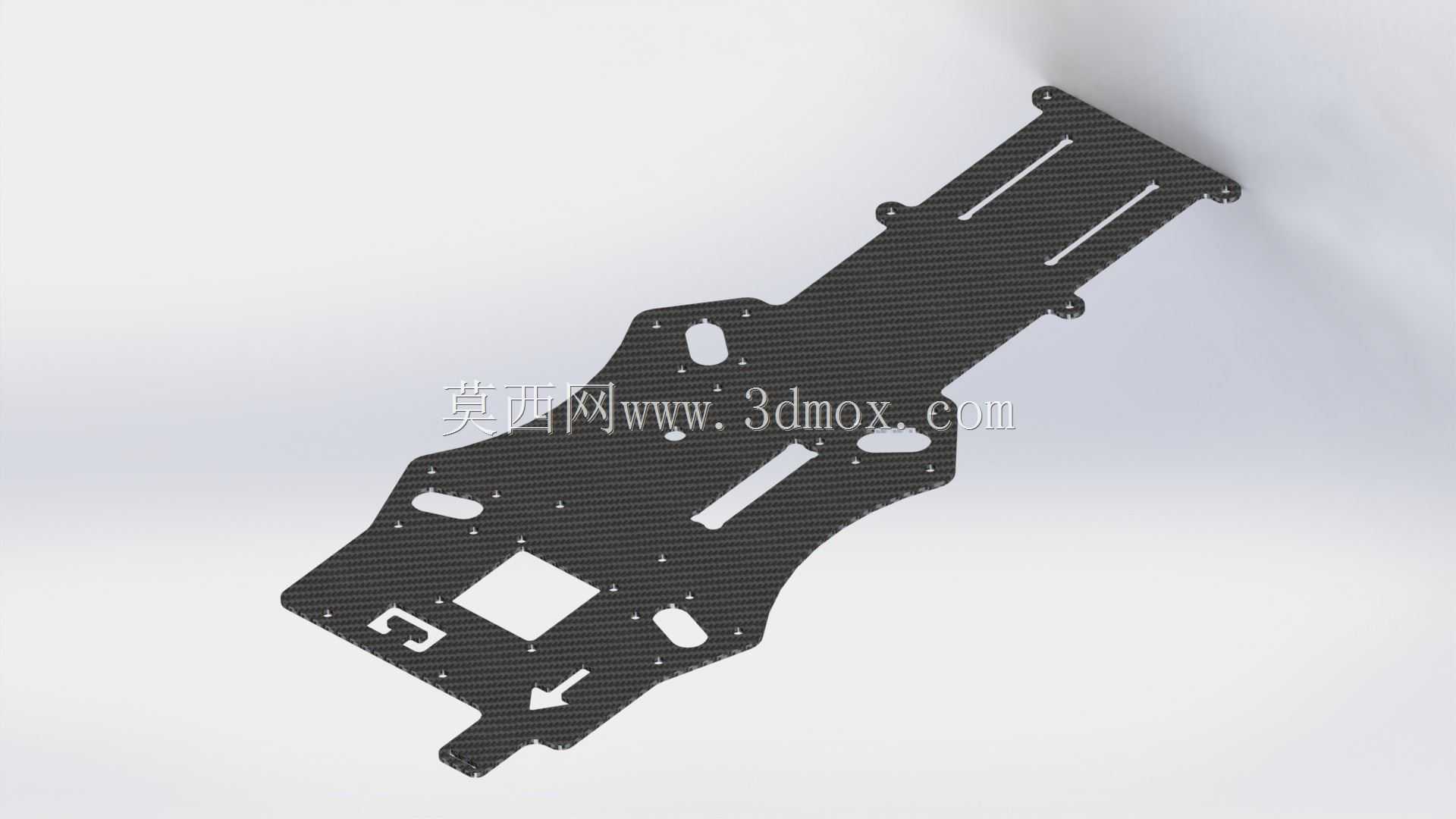

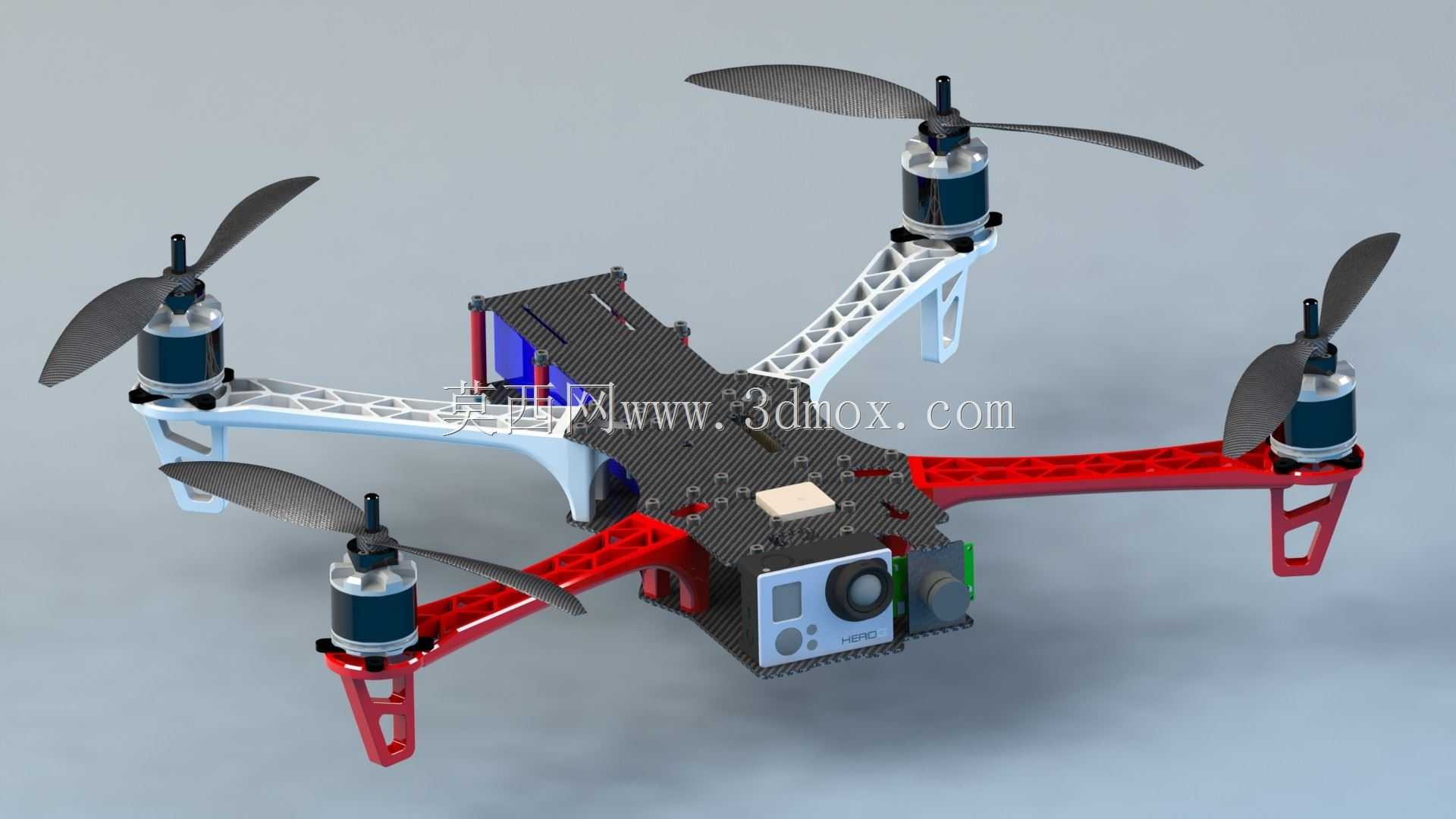

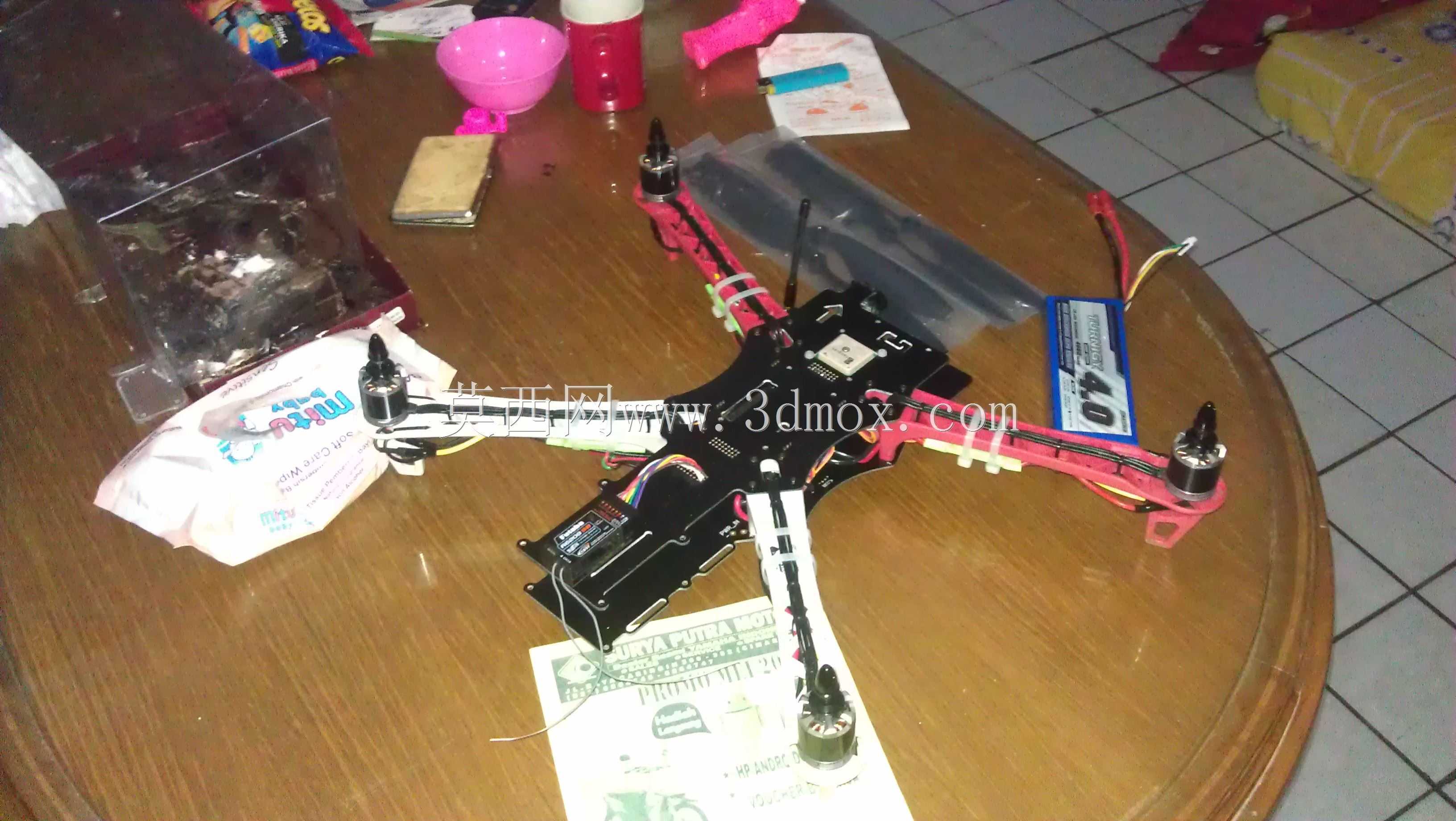

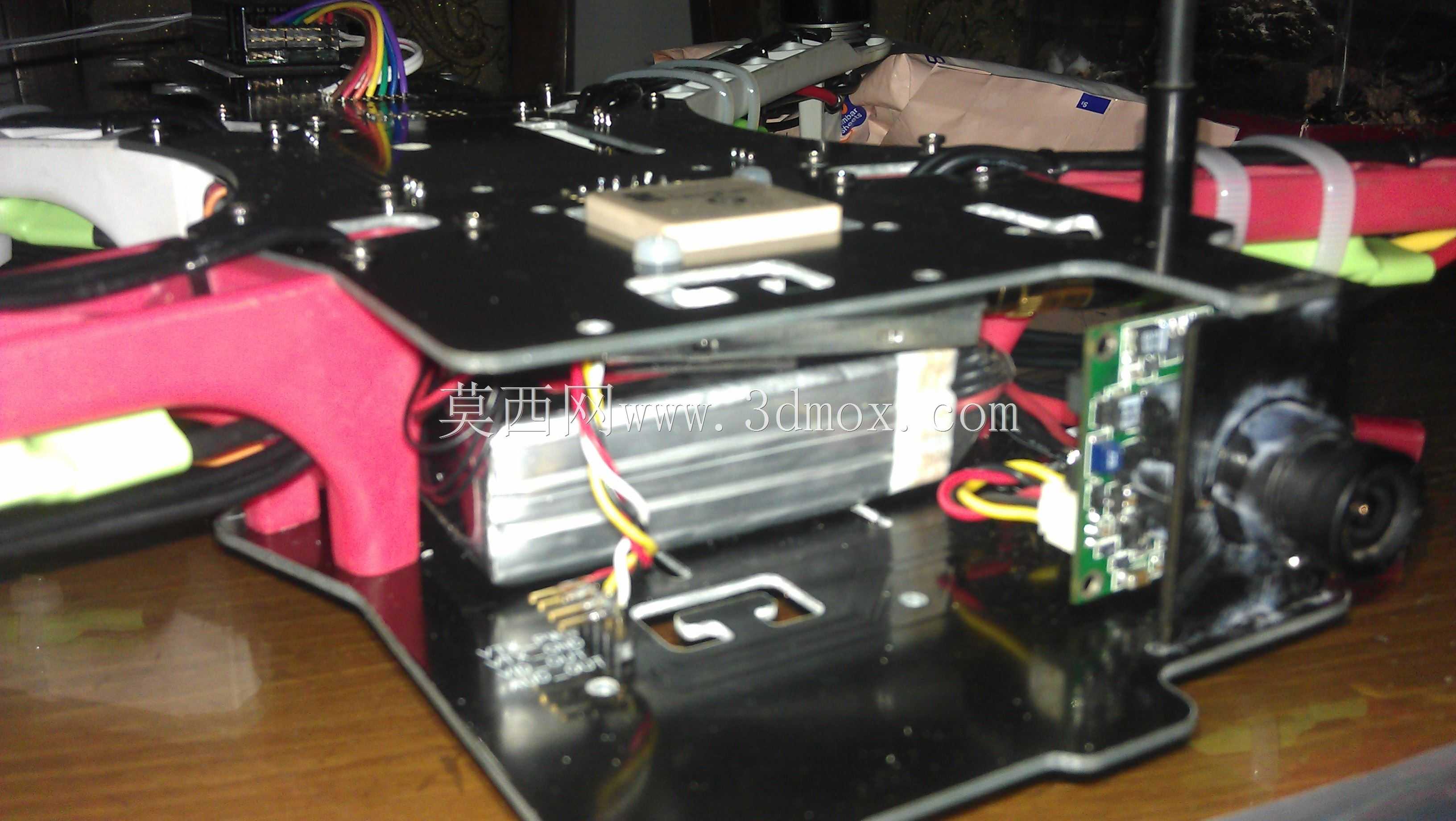

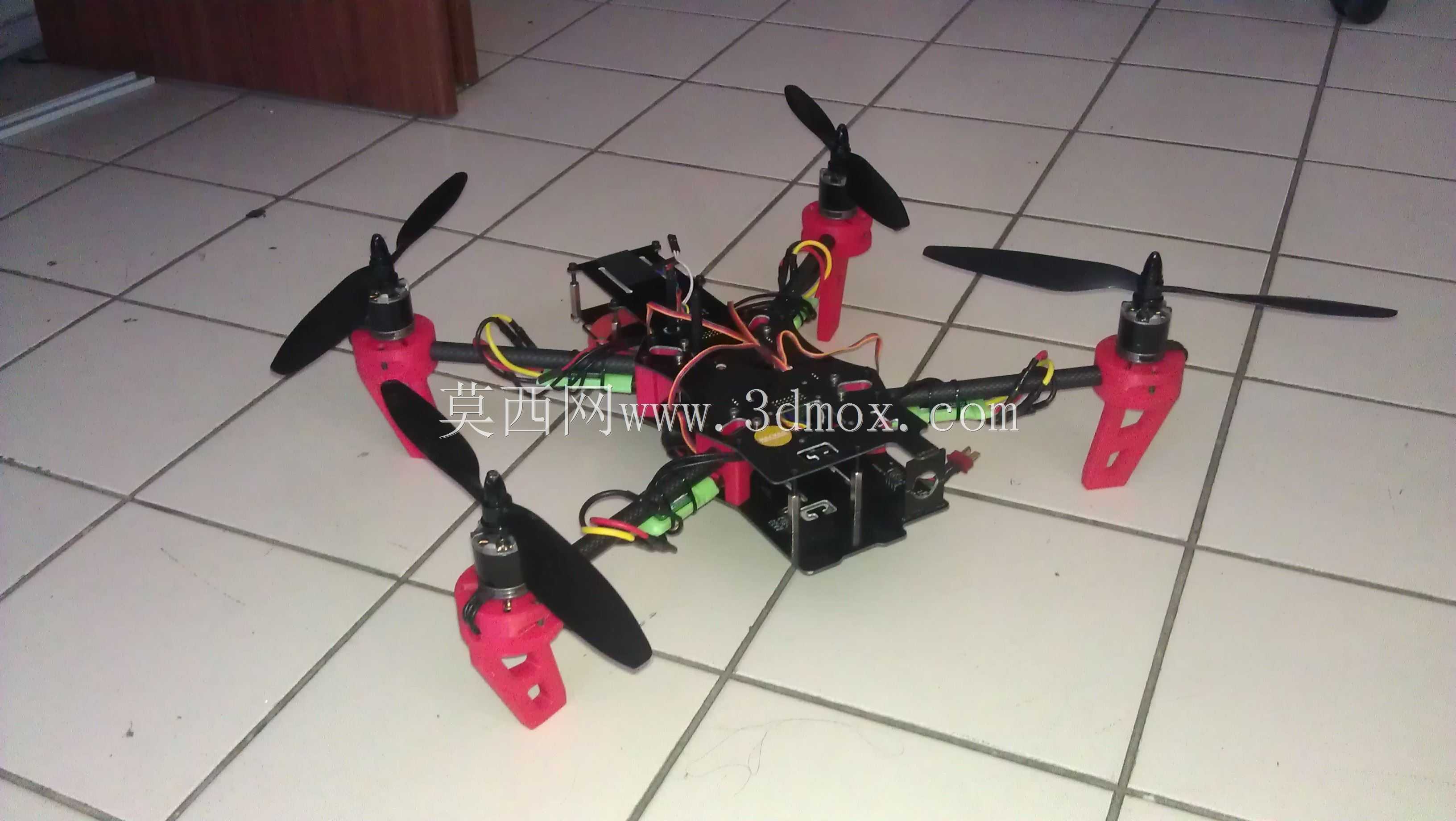

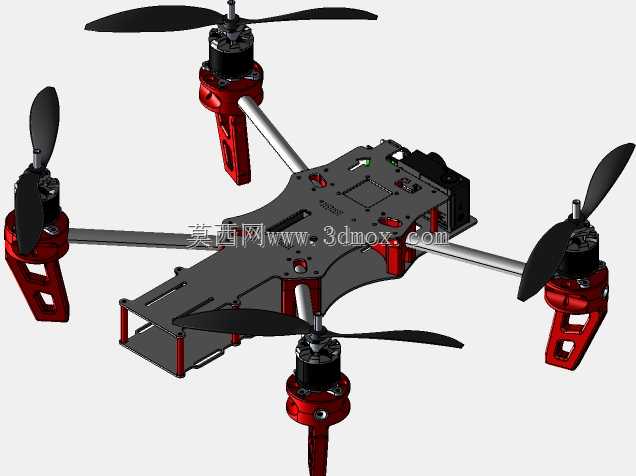

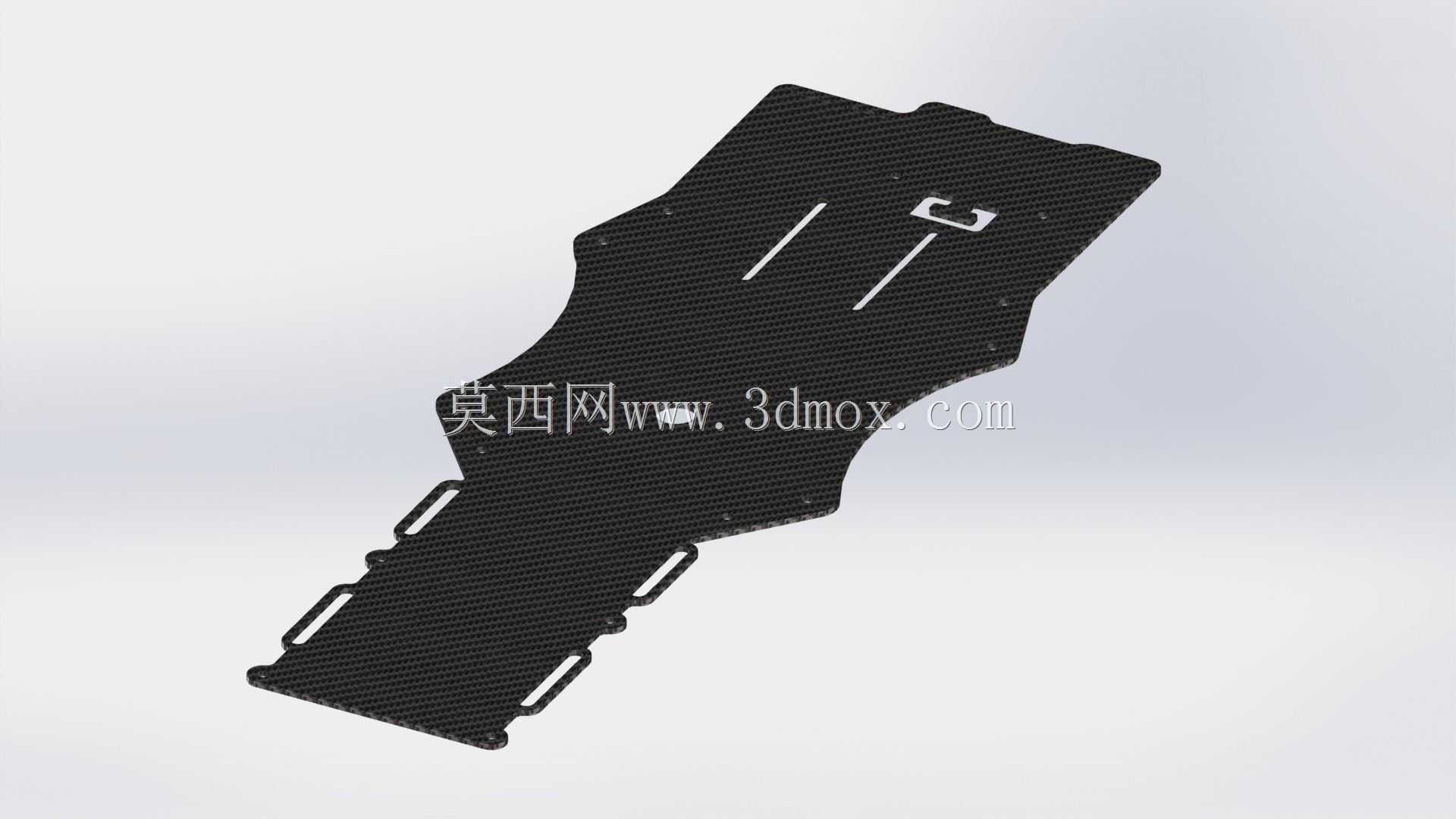

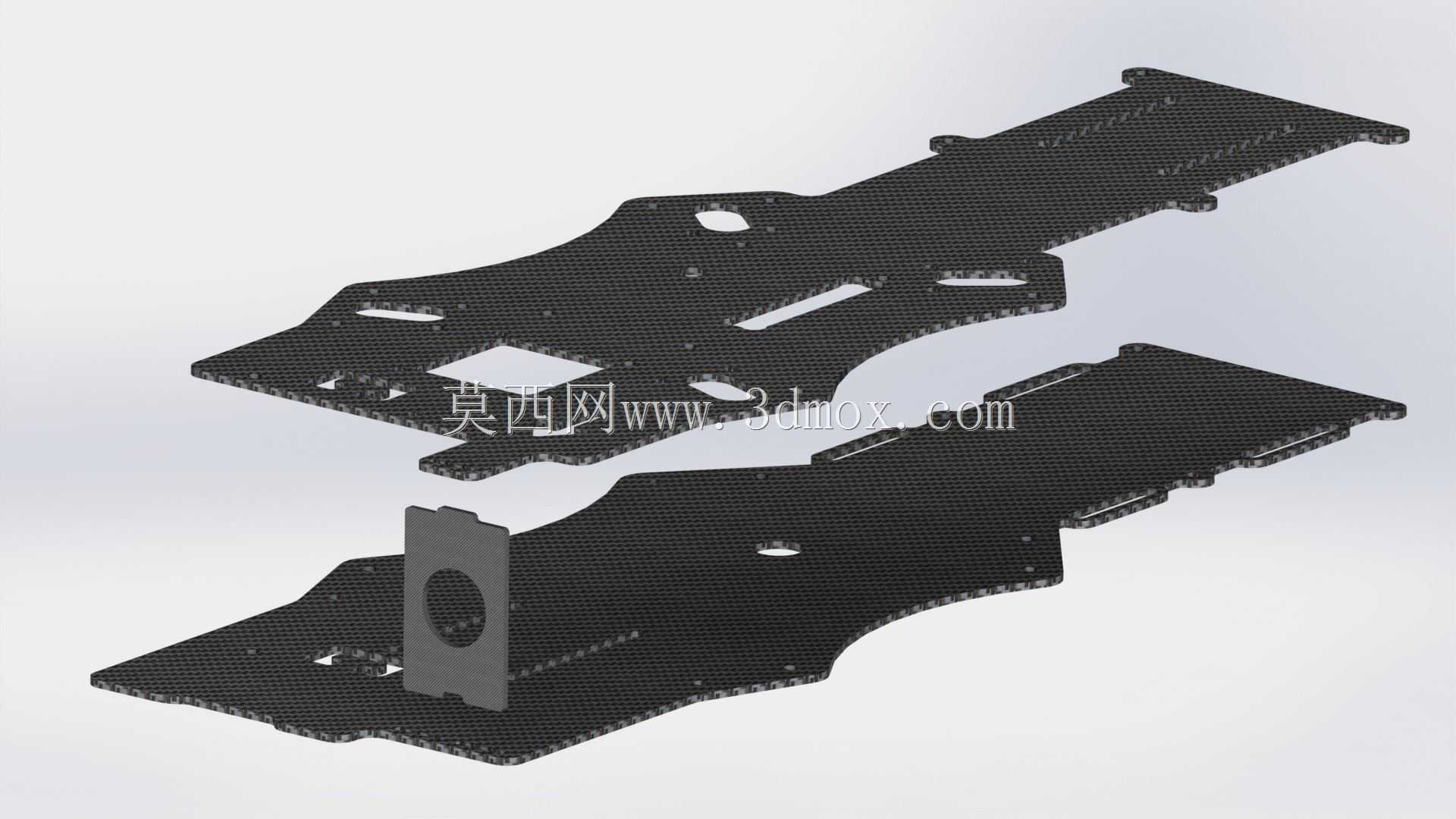

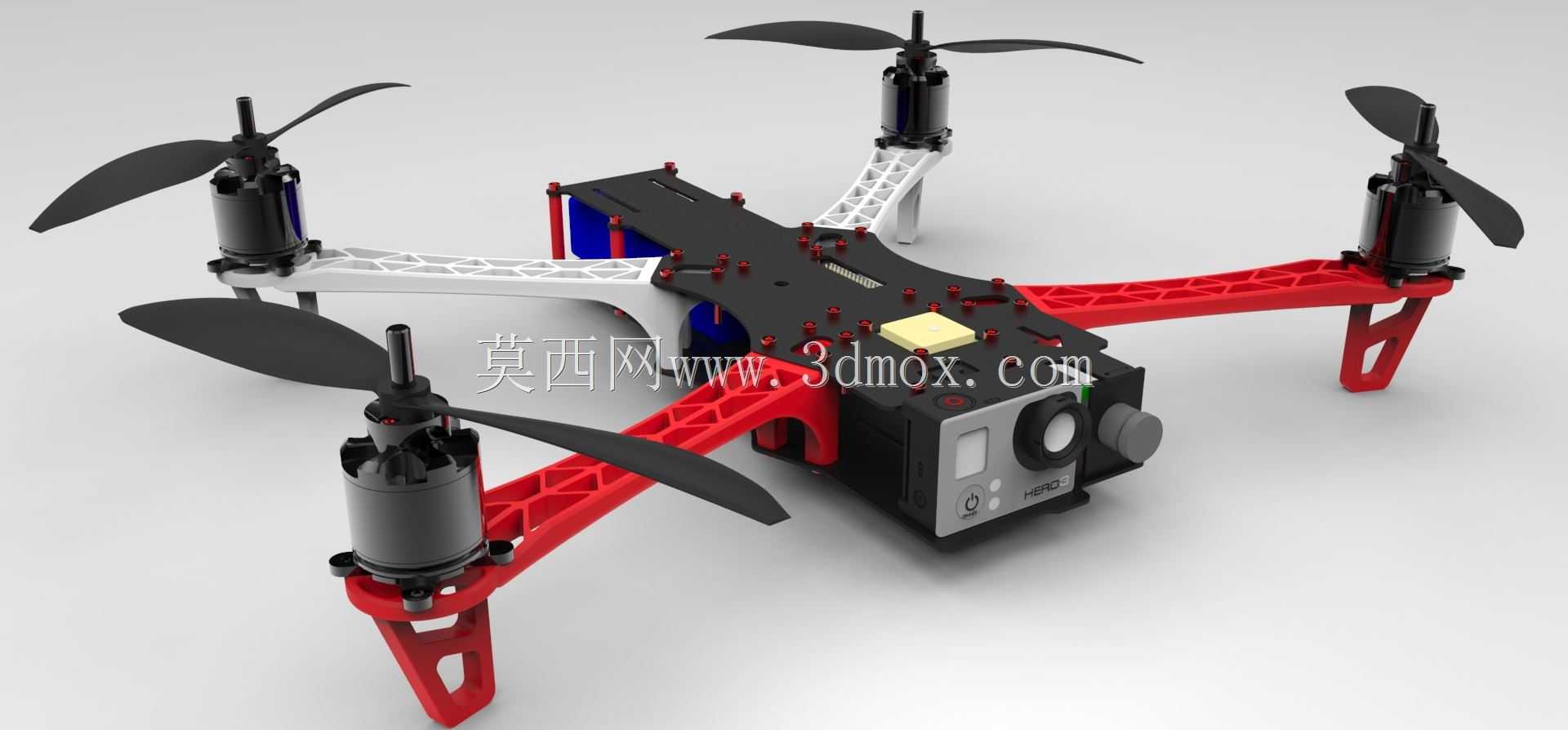

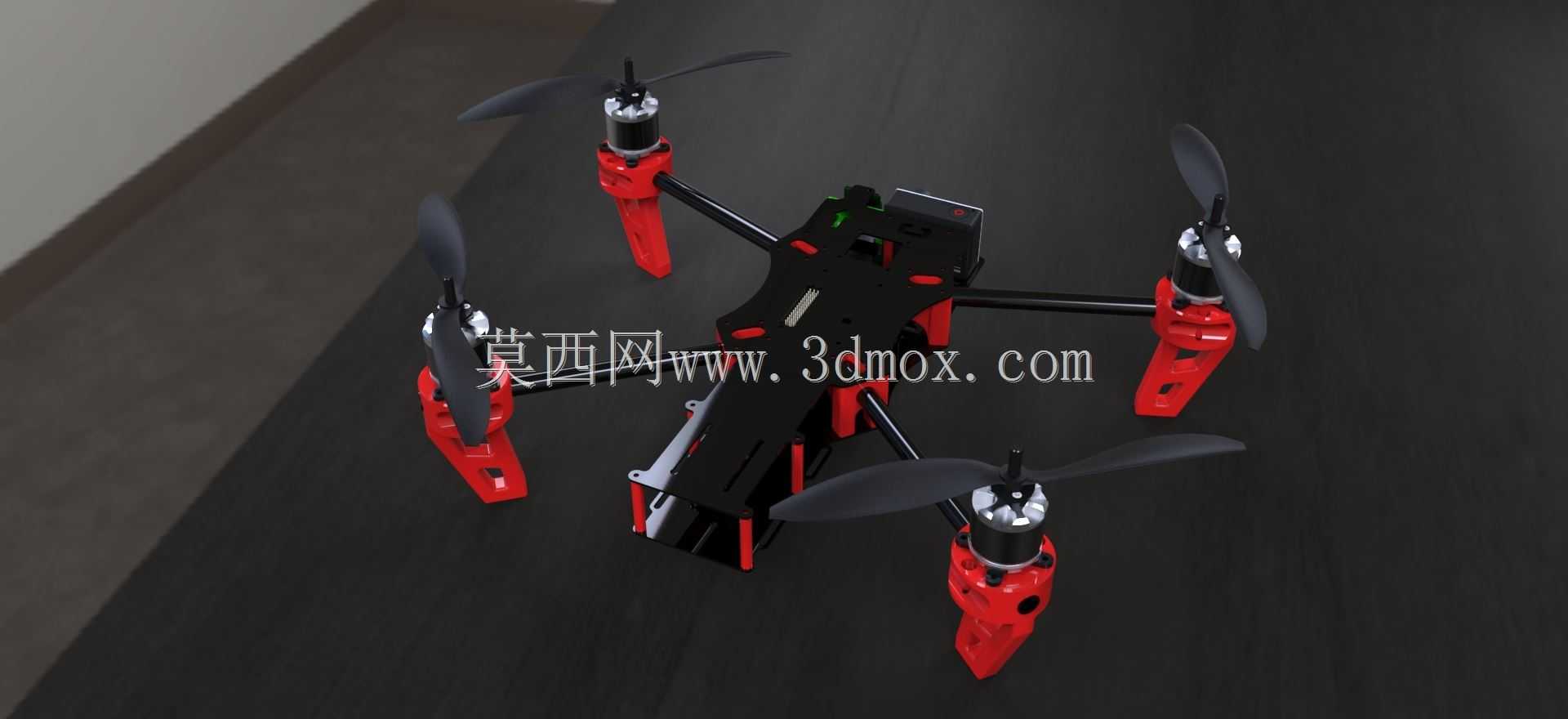

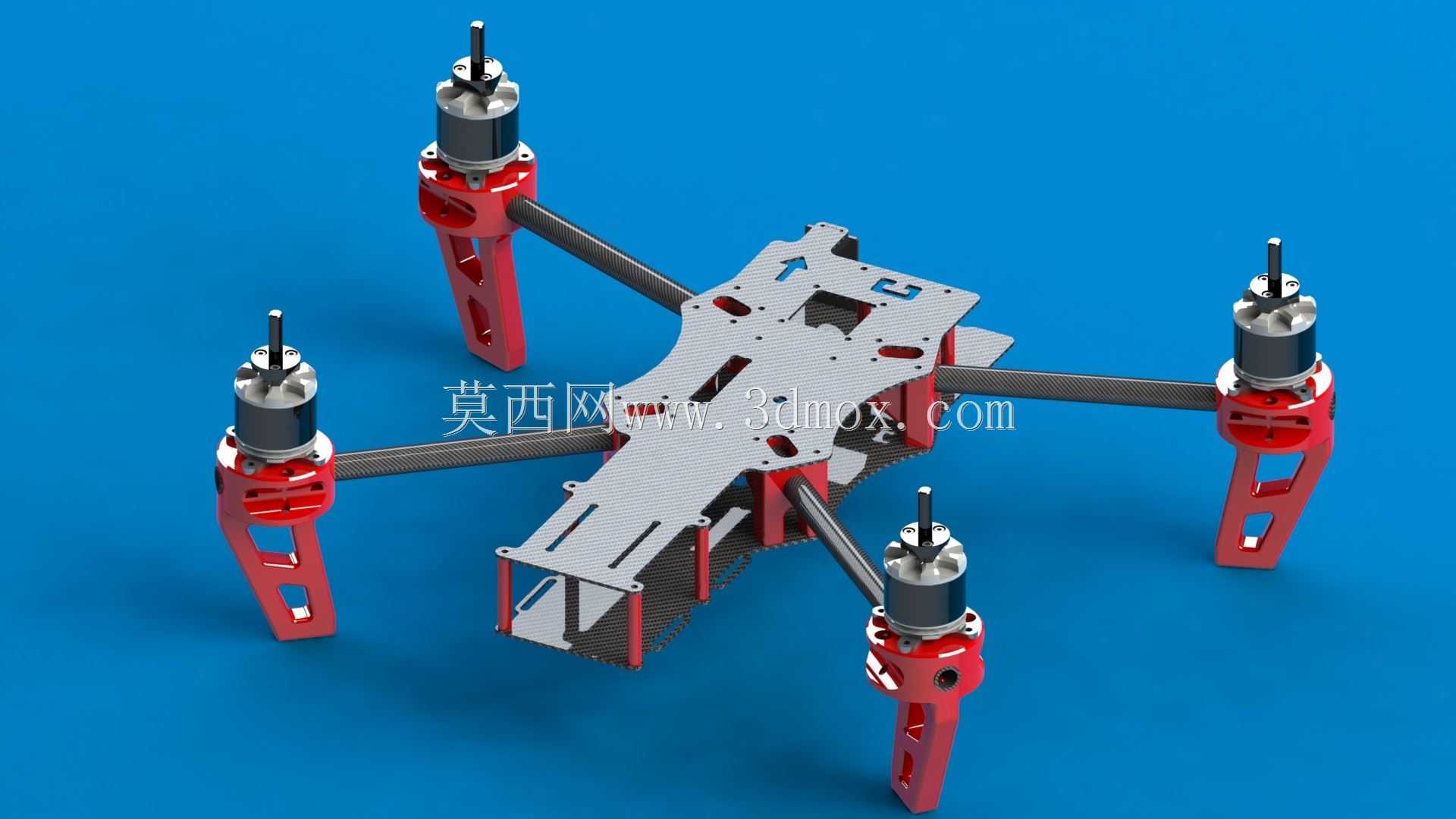

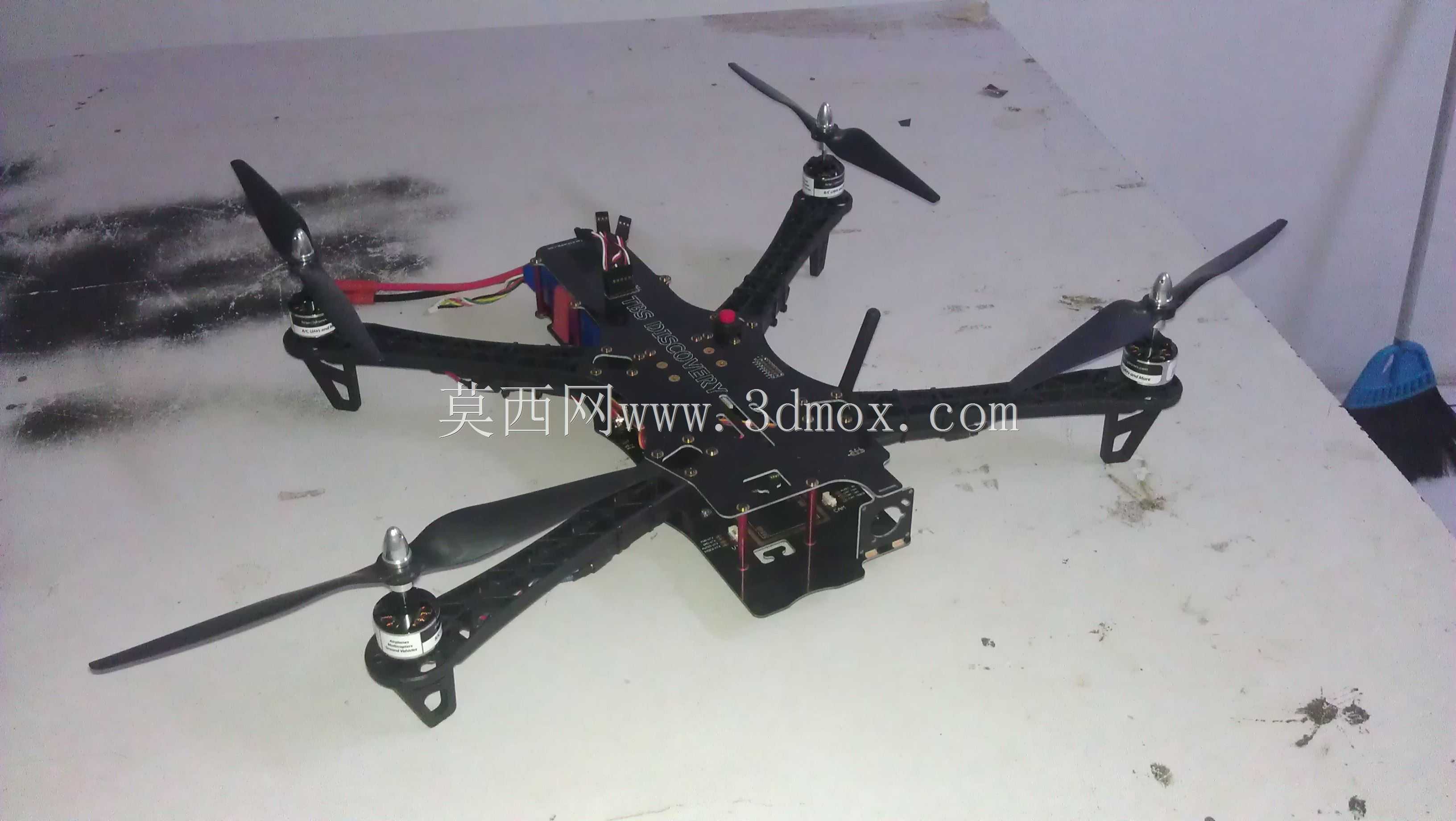

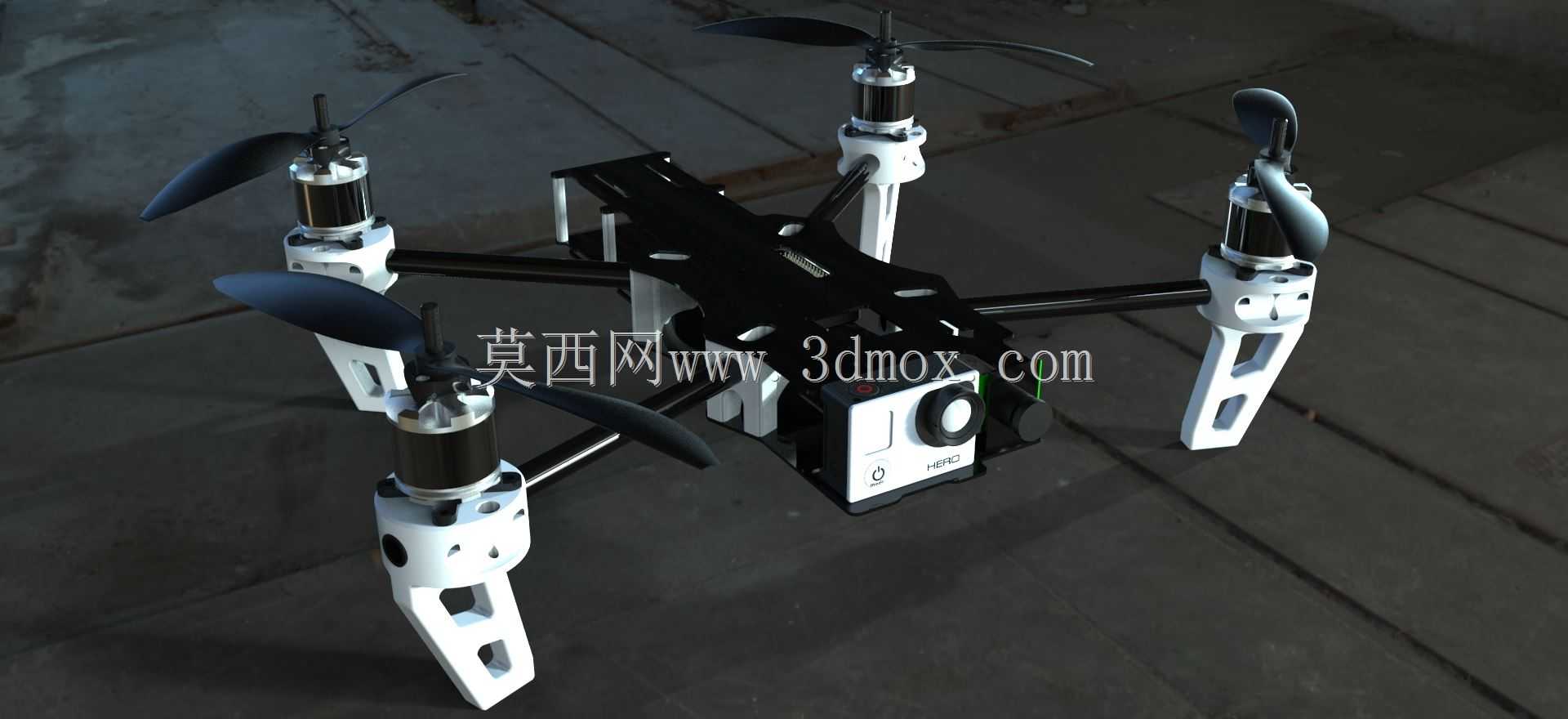

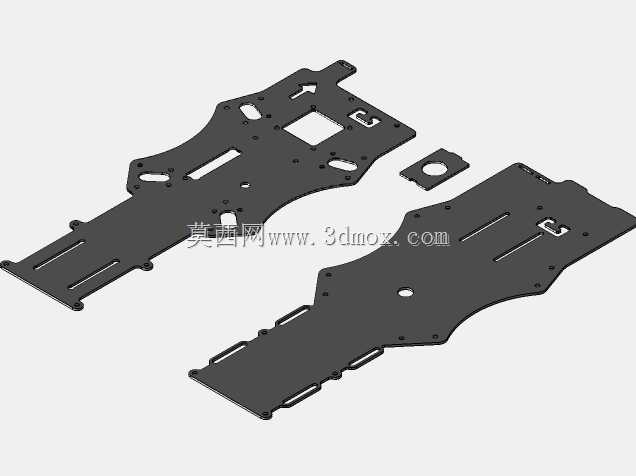

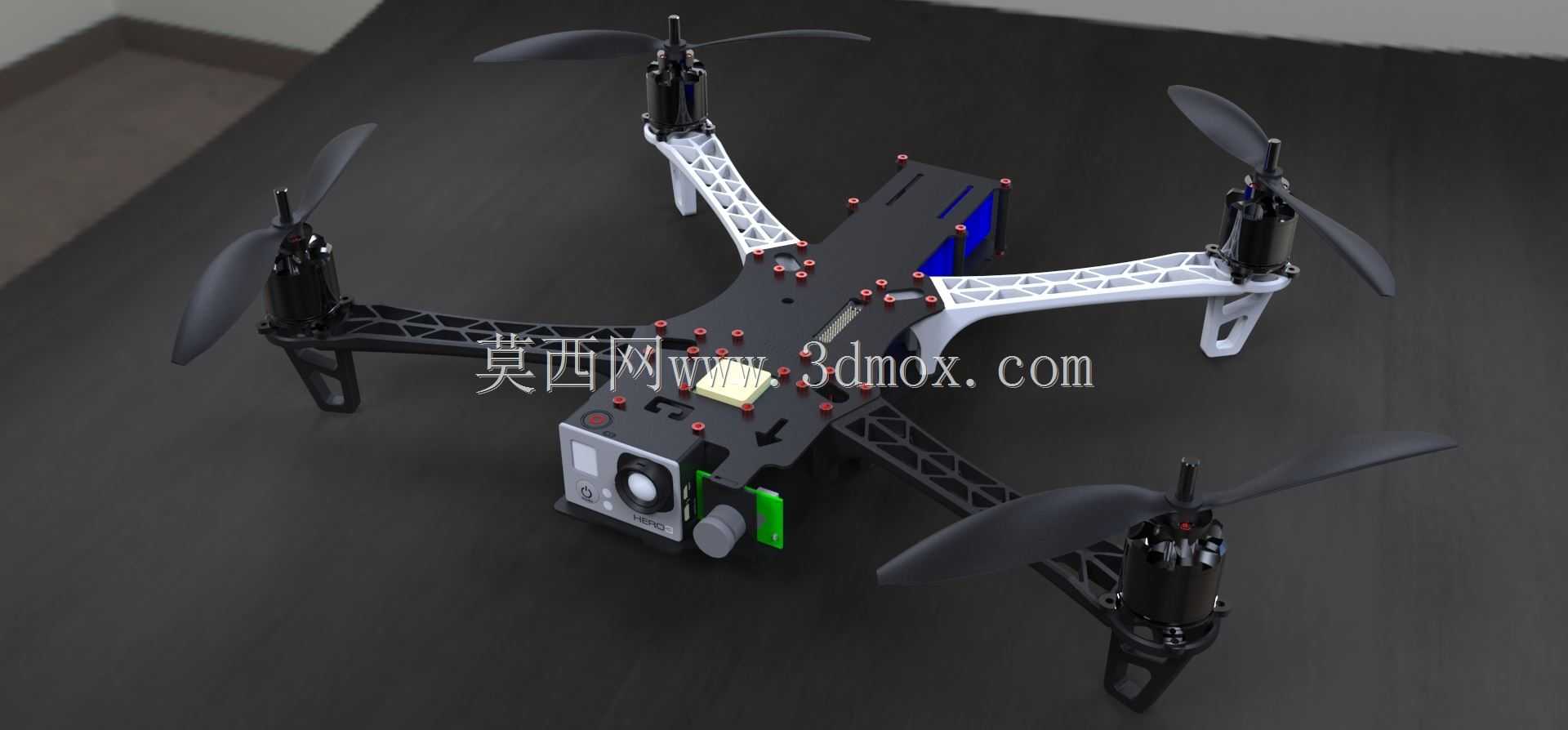

这款四旋翼飞行器机架专为动态FPV飞行场景打造，核心面向航模竞技、户外航拍探索、低空穿越作业等使用需求，兼顾耐用性与飞行操控灵活性，是多旋翼飞行器领域针对FPV场景优化的成熟机架方案。机架整体采用X型四轴布局，机臂采用碳纤维材质打造，单臂厚度控制在1.5mm，在保证结构强度的同时最大限度降低机身自重，提升飞行续航与机动响应速度，机臂支持兼容主流DJI支臂或12毫米外径CF管，用户可根据自身使用需求灵活替换支臂部件，无需重新适配整机安装孔位，大幅降低后期维护改装成本。机架采用中心板双层分体设计，分为顶板与底板两块核心承载板，中心区域预留了充足的电子设备安装空间，可直接兼容Ardupilot Mega 2.5飞控、u-Blox GPS模块、Open Pilot CC3D飞控等主流飞控硬件，同时预留了FPV摄像头、图传发射机、电池绑带的固定位，所有走线均可通过机架中心夹层完成布设，避免线材外露在飞行过程中被螺旋桨剐蹭，同时降低线材带来的额外风阻。机架前端预留了运动相机安装位，可直接固定GoPro Hero系列高清摄像机，摄像头安装角度可根据飞行需求灵活调整，保证第一视角飞行时画面无遮挡，满足FPV飞行的视角需求。机架底部预留了起落架安装孔位，可搭配轻量化起落架使用，在降落时缓冲冲击力，保护底部搭载的摄像设备与核心电子元件，同时也可根据使用需求拆除起落架进一步降低自重，适配竞速穿越场景。动力系统安装位支持标准22系列无刷电机安装，适配10寸以内螺旋桨，整机装配完成后对角电机轴距适配F450级别机架的通用安装边界，可兼容该级别多数通用配件，用户无需定制特殊配件即可完成整机组装。机架的DJI火焰轮减震点位做了预定位设计，可直接加装减震组件过滤飞行过程中的机体震动，保证航拍画面的稳定性，同时中心板预留了数传、GPS天线、图传天线的出线孔位，所有天线均可竖直固定在机身上方，避免信号被机身碳板遮挡，保证飞行过程中的控制信号与图传信号稳定。整机组装逻辑清晰，所有安装孔位均做了对位设计，无需额外打孔修改即可完成全部部件的装配，既适合FPV入门玩家组装练习，也能满足资深玩家的改装调试需求，在抗摔性、配件通用性、飞行灵活性之间做到了较好的平衡，能够适应户外复杂地形的飞行作业需求，在穿越飞行、低空航拍、航模训练等场景下都能稳定发挥性能。
