可拆式雾网捕集支撑装置结构设计

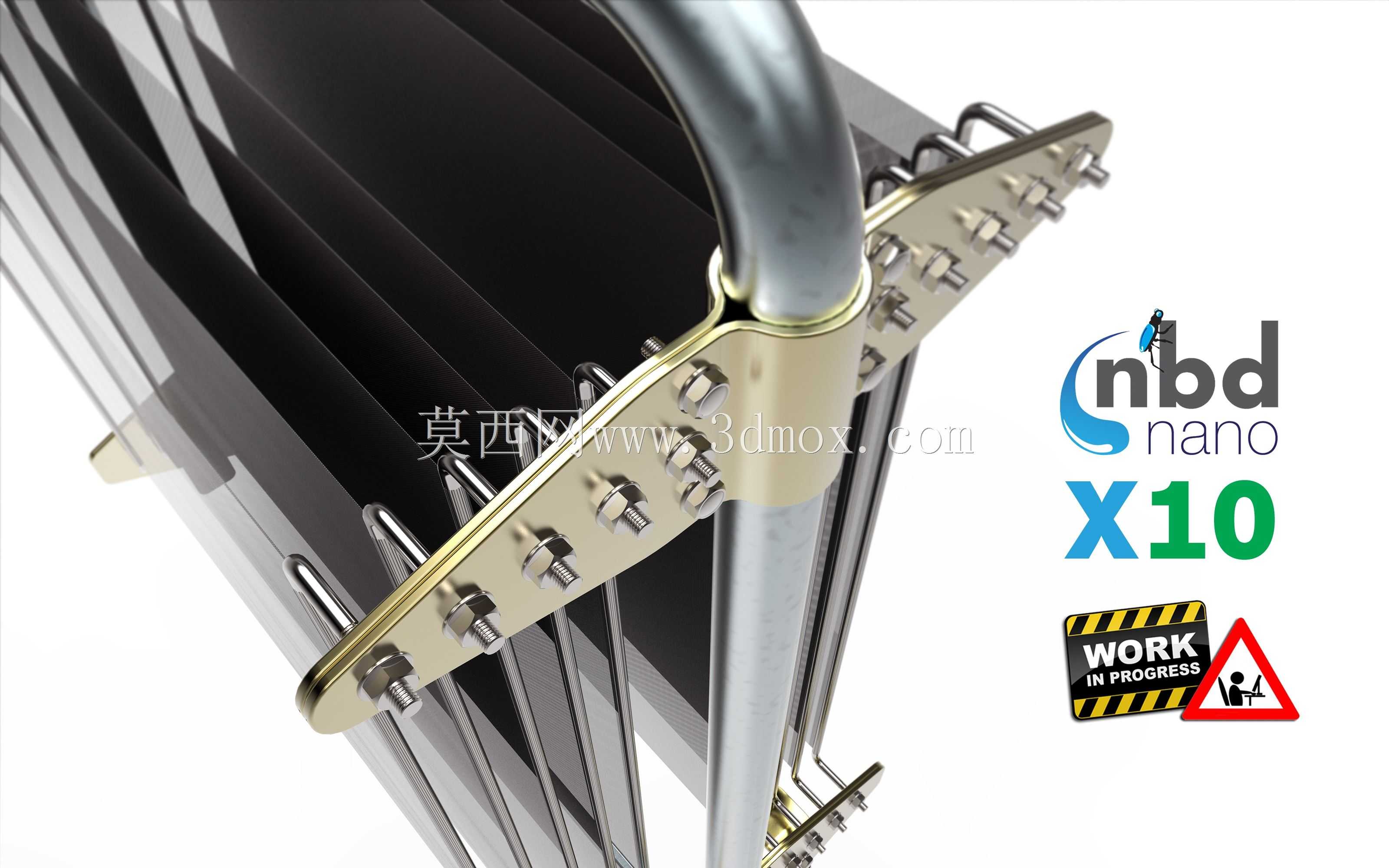

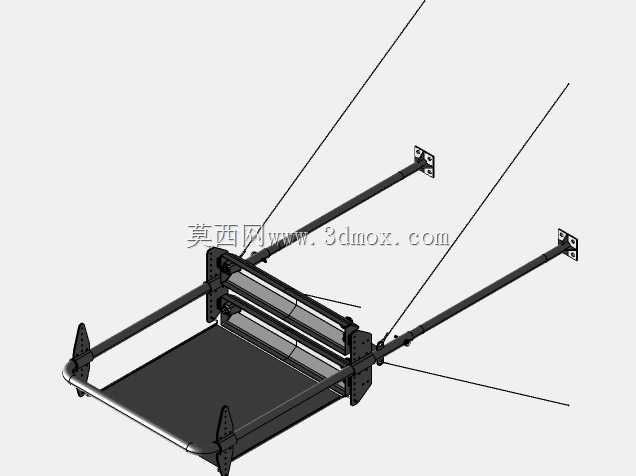

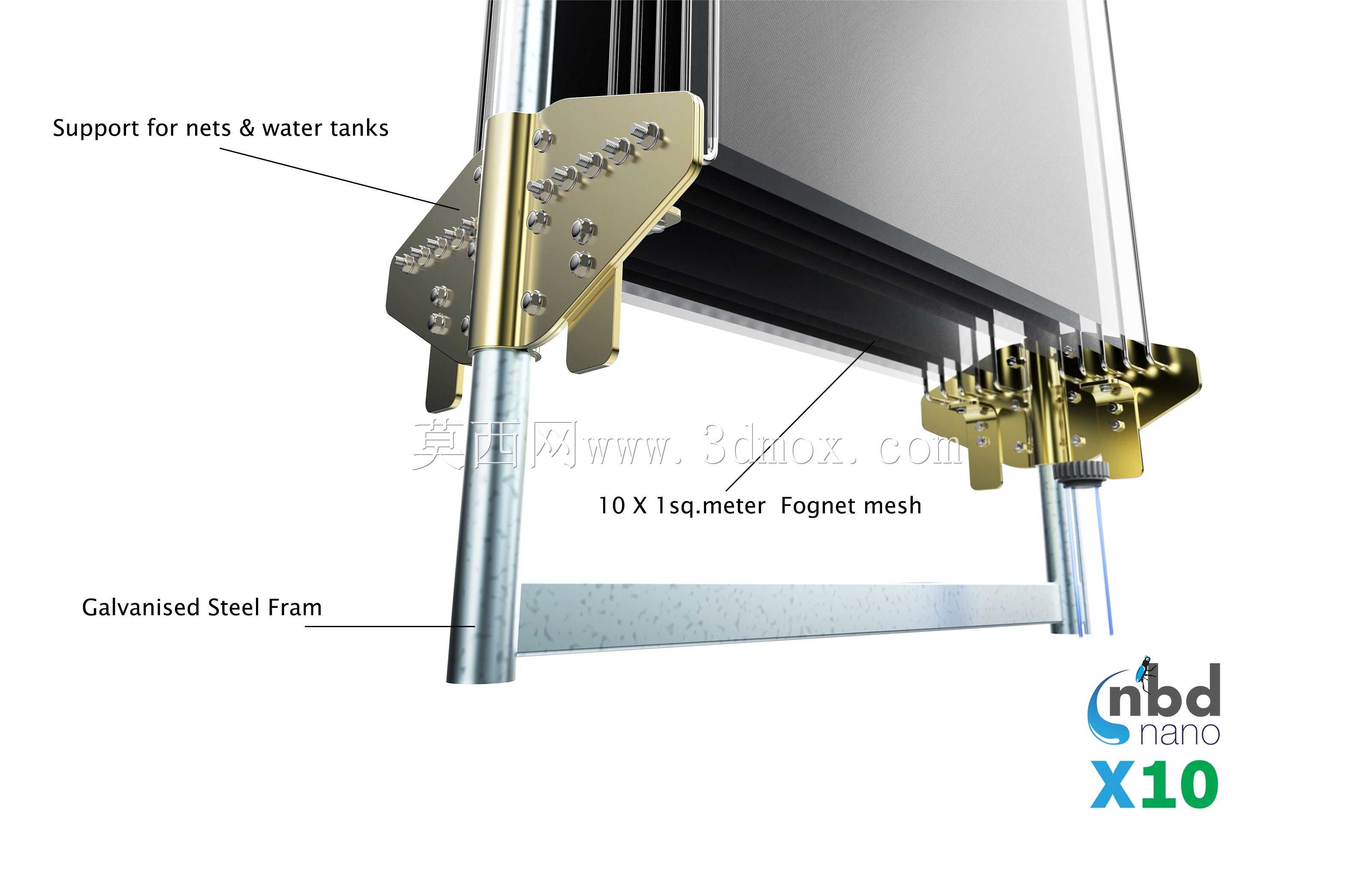

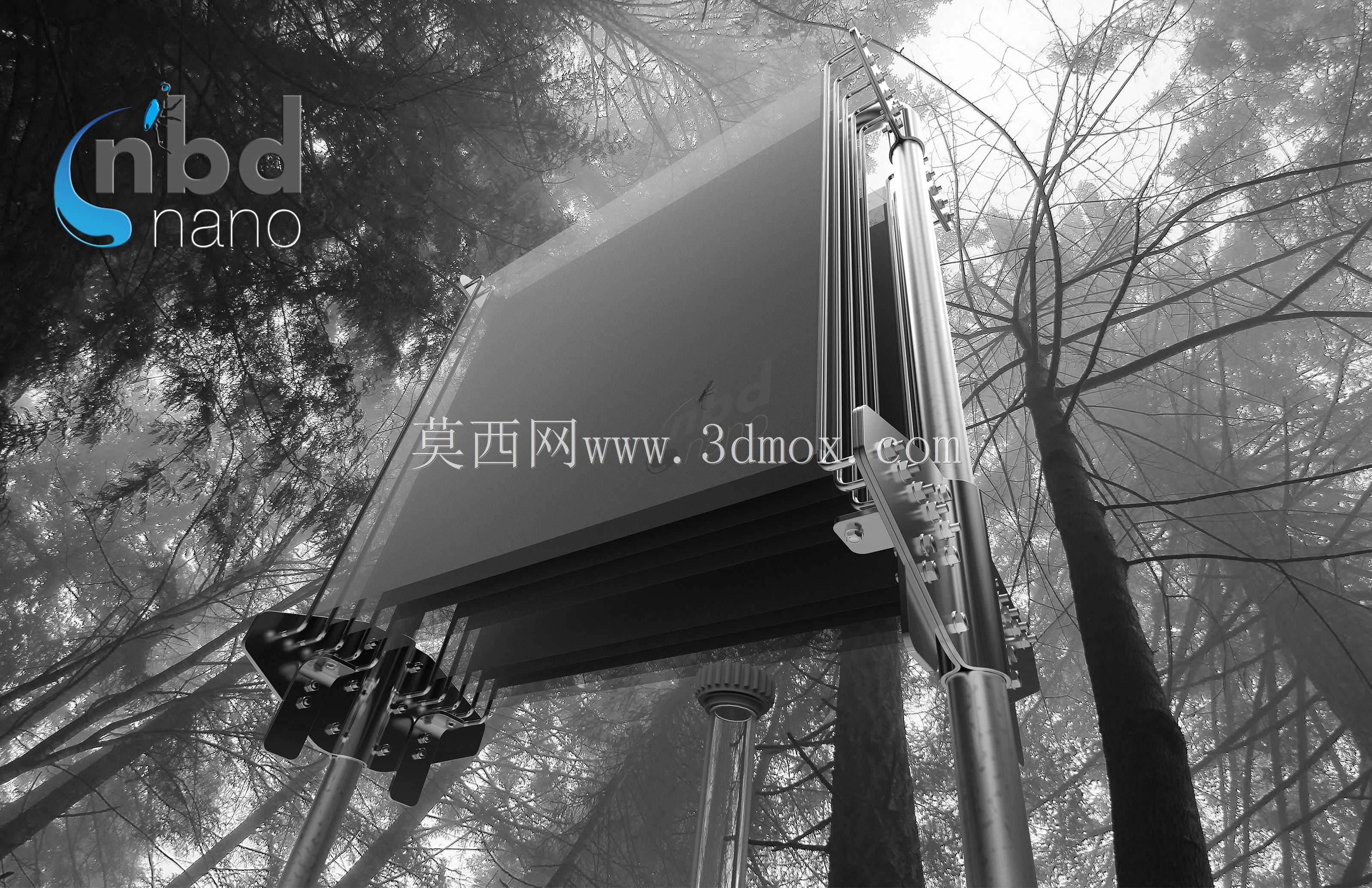

该装置主要面向干旱少雨、多雾的山地、沿海荒漠及偏远缺水区域的淡水收集场景，可作为野外作业站点、小型山居聚落、生态观测点位的辅助取水设施，通过拦截空气中流动的雾滴，将其汇聚成可收集的液态淡水，解决无常规供水条件下的基础用水需求。整套结构以镀锌钢作为框架与接头的核心制作材料，整体框架采用全可拆卸式模块化设计，所有连接节点均采用适配的快装接头配合微焊接工艺固定，无需大型安装设备即可完成现场组装，拆分后所有部件可规整打包，适配皮卡、小型货运车辆的运输空间，大幅降低偏远崎岖区域的运输难度与成本。装置单组可容纳十张一平方米规格的雾网，网体在可拆卸支架的周边做微焊接固定，这种固定方式既保证了网面的张紧度，避免大风天气下网面过度晃动导致捕集的雾滴飞溅散落，又保留了足够的更换便捷性，当网面出现积尘堵塞、老化破损时，无需拆解整体框架即可快速完成单张网体的更换，日常维护难度极低。设计过程中充分考虑户外长期使用的抗风需求，框架杆件的壁厚经过力学核算，可承受常规山地、沿海区域的常见阵风载荷，接头位置做了加强处理，避免长期风振导致的连接松动；网体选用不锈钢雾网材质，表面做了适配的亲水处理，雾滴接触网面后可快速附着、汇聚成较大水滴，顺着网面的导流纹路流向底部的集水沟槽，最终汇入配套的储水容器。整套装置的安装边界预留了足够的调节空间，支架底部可根据现场地形做高度微调，适配不平整的山地安装面，网面的倾斜角度可根据当地常年的雾流方向做角度调整，最大化雾滴与网面的接触概率，提升整体捕水效率。不同于传统固定式雾网装置，该结构在设计时弱化了永久基建的需求，无需浇筑大面积混凝土基础，仅需简单的地锚固定即可完成部署，既适合长期固定点位的取水使用，也可作为应急救灾场景下的临时取水装置快速部署，在突发自然灾害导致供水中断时，可快速组装完成雾水捕集作业，为受灾点位提供基础的淡水补给。
