燕尾榫自锁式滑动夹持夹具结构设计

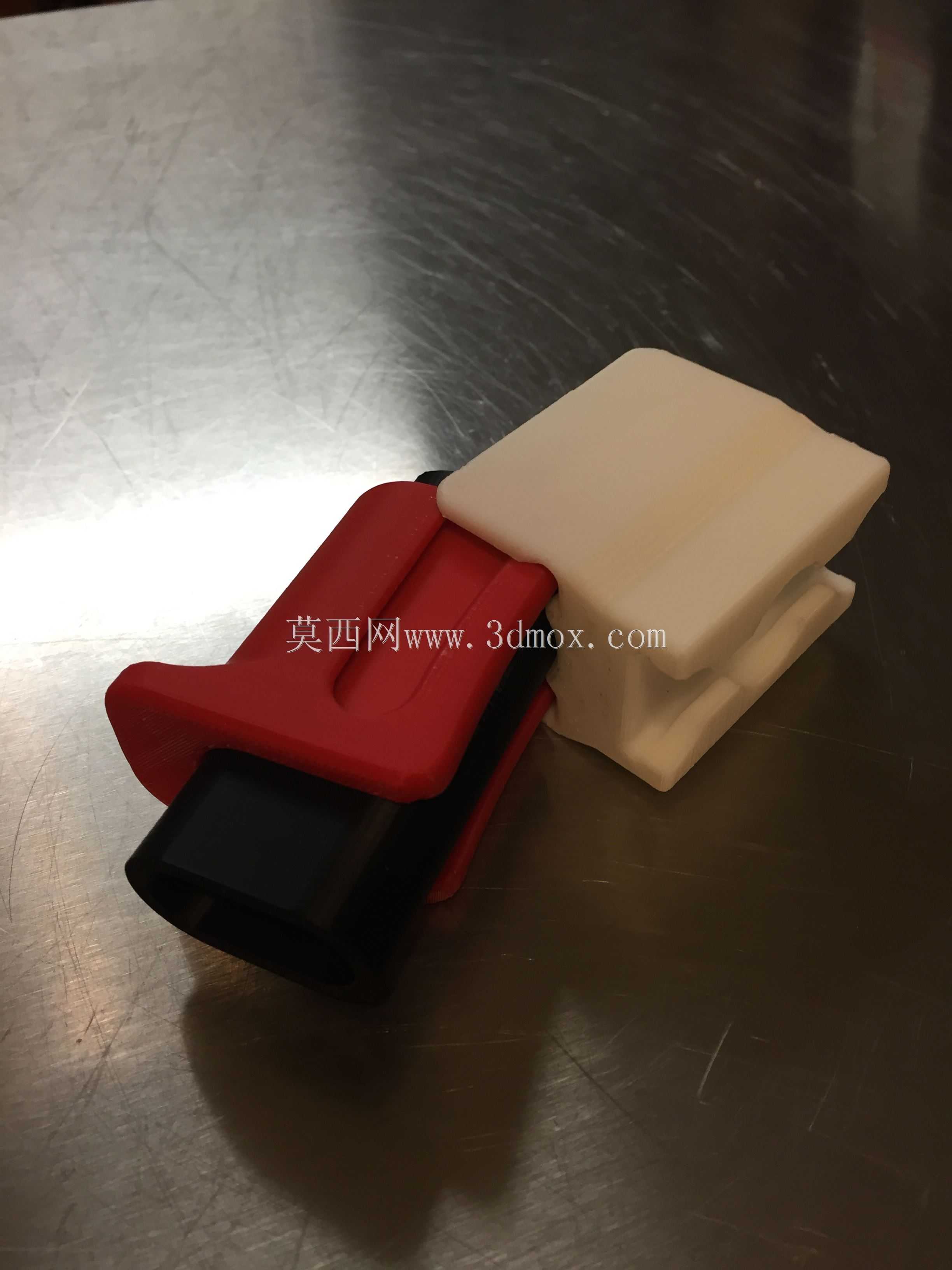

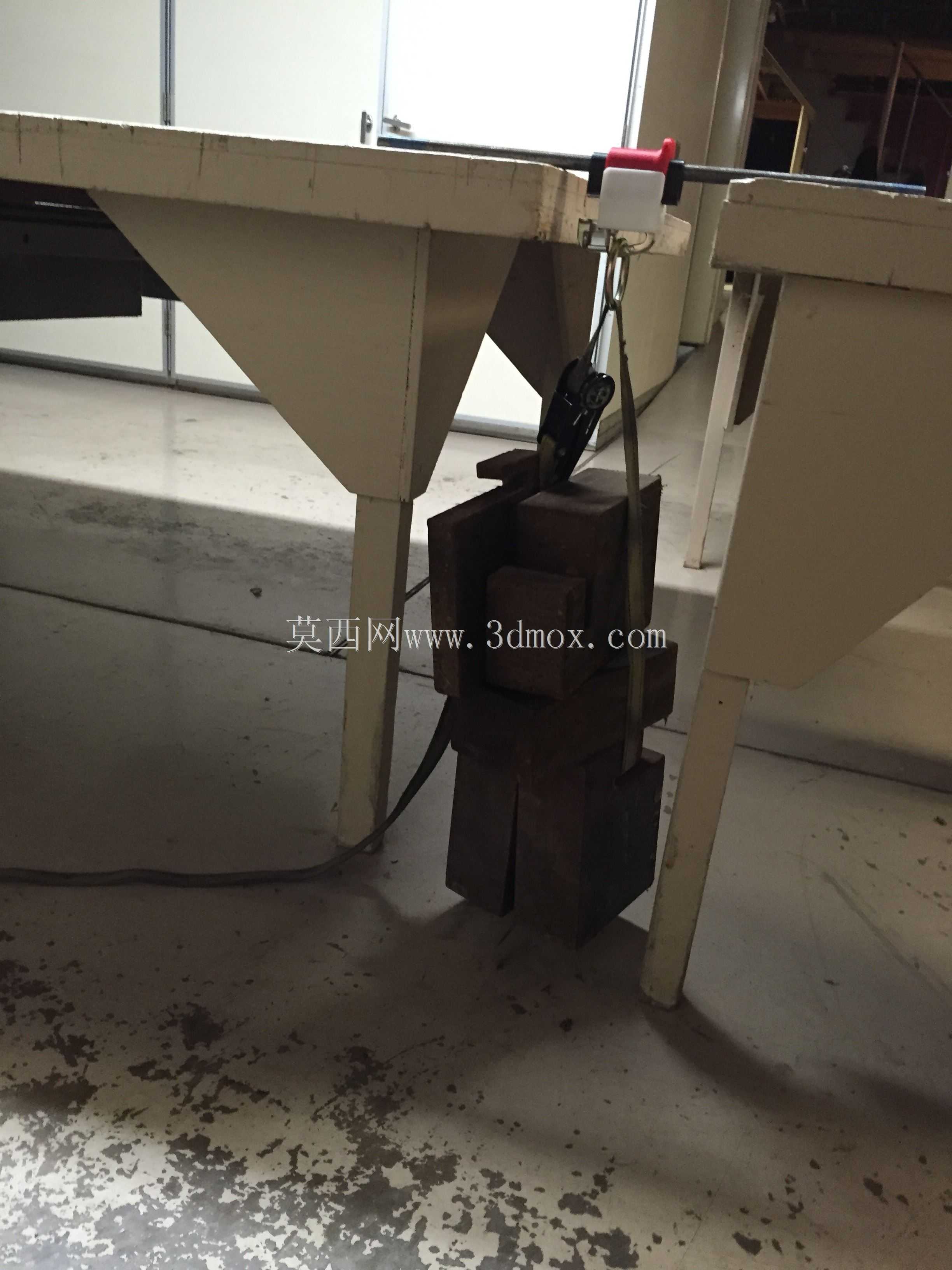

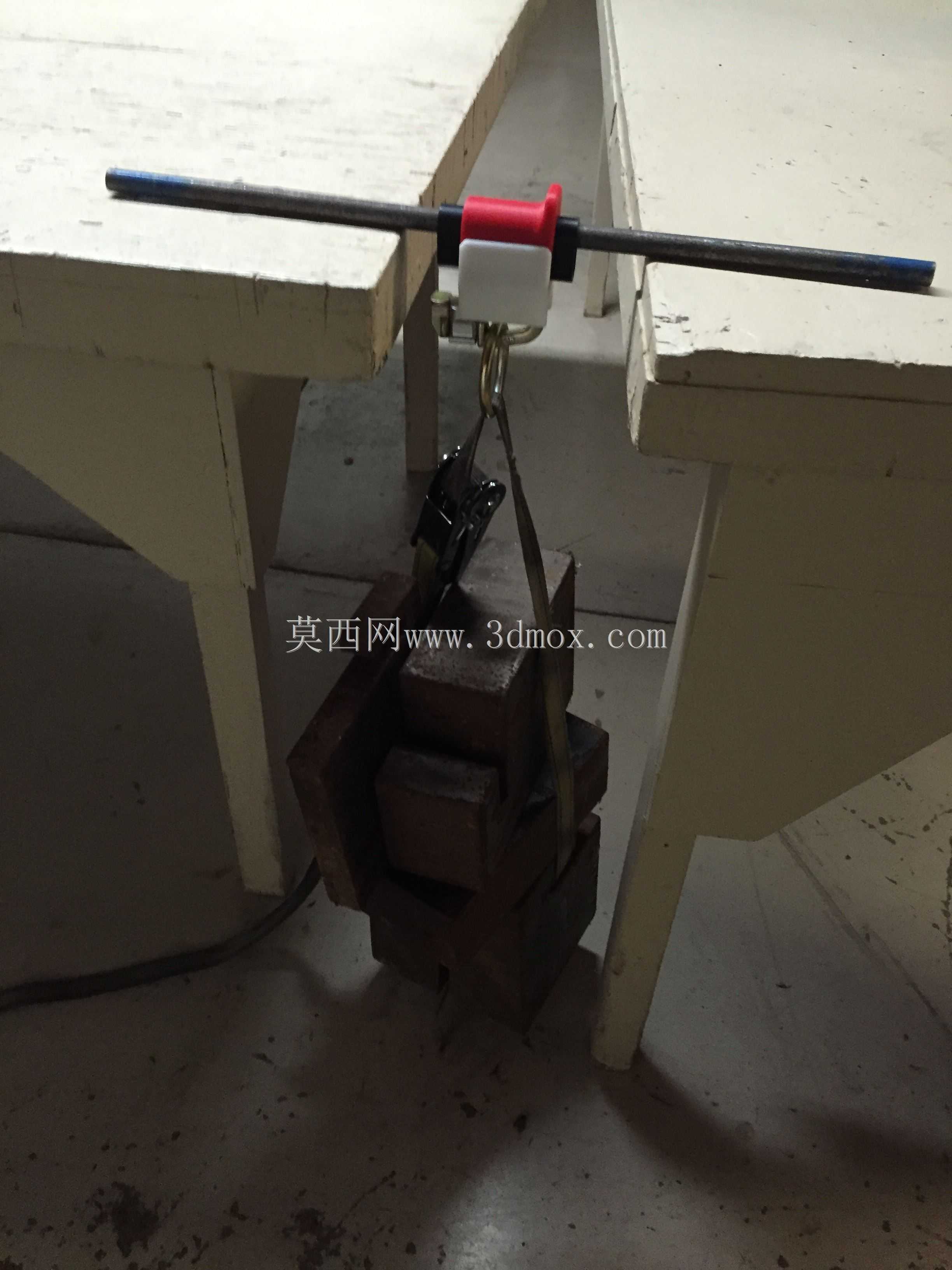

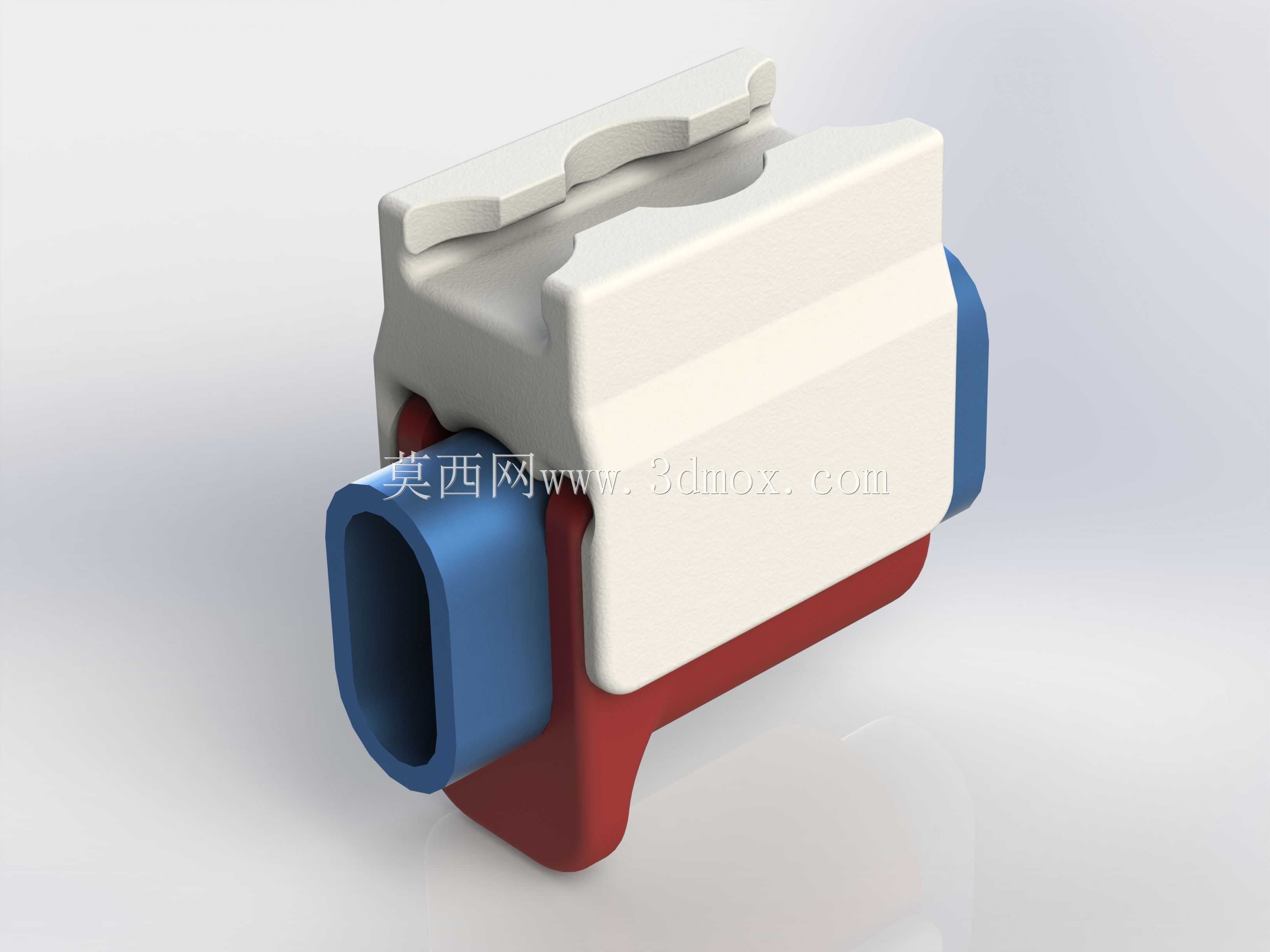

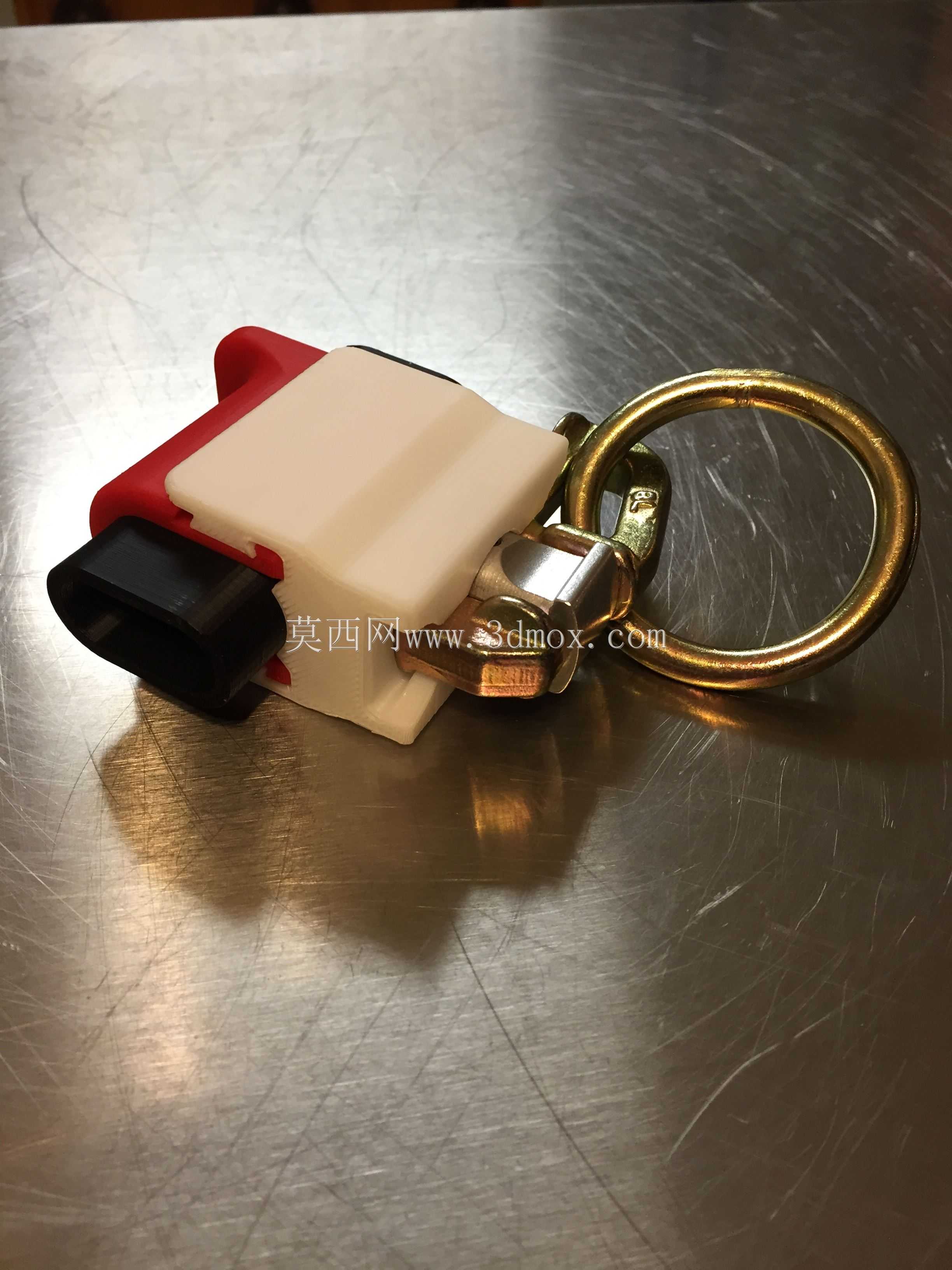

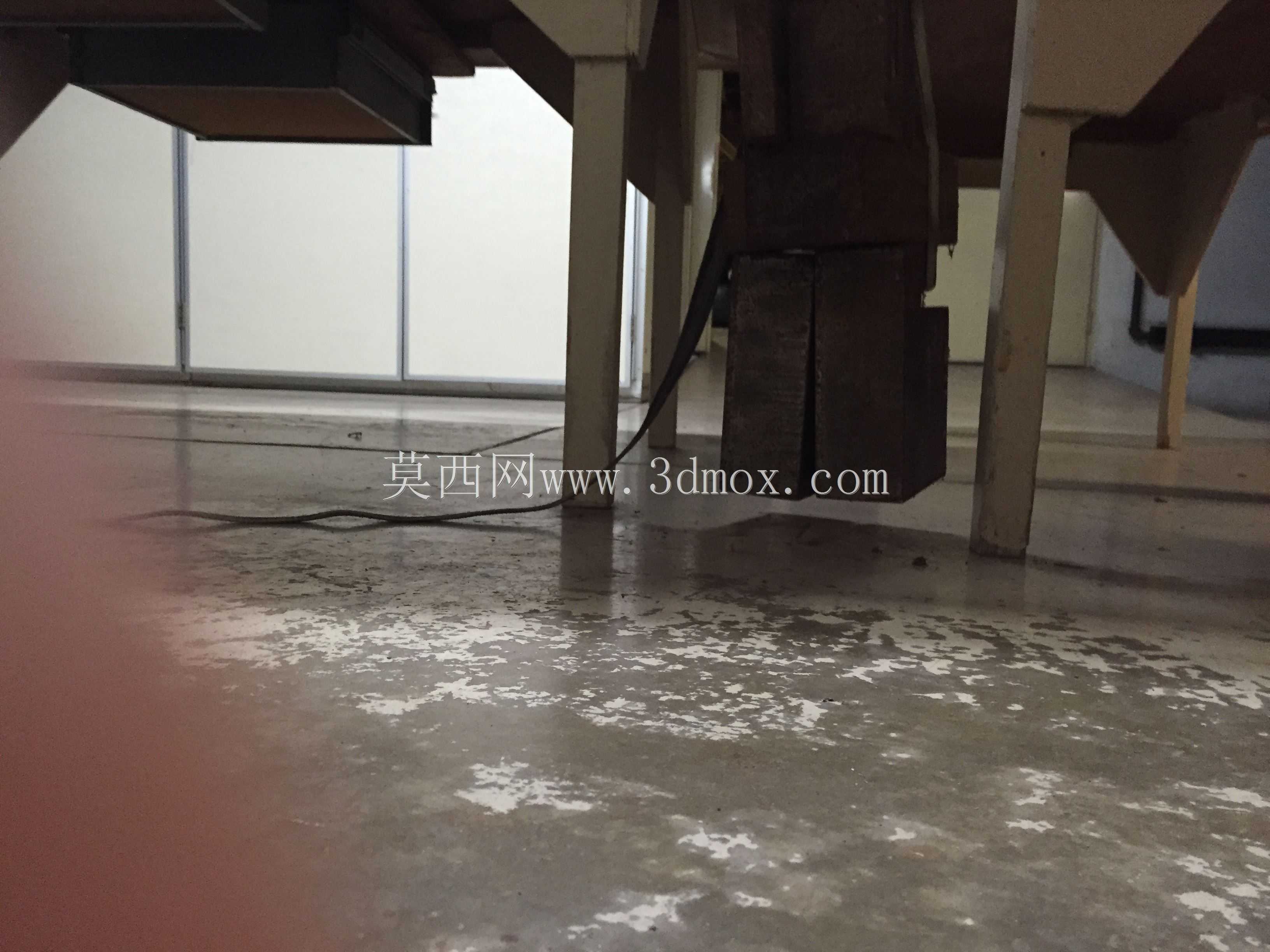

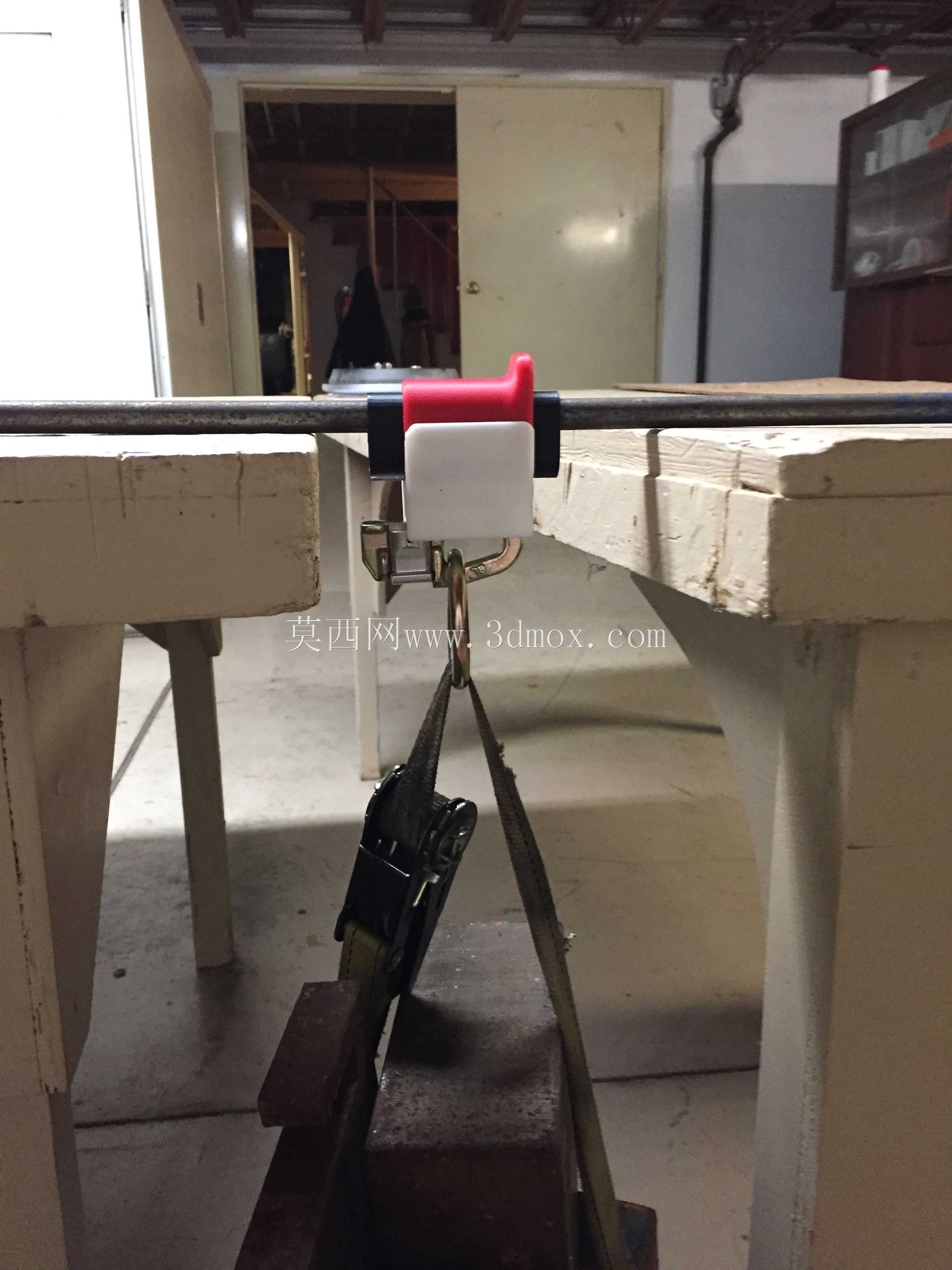

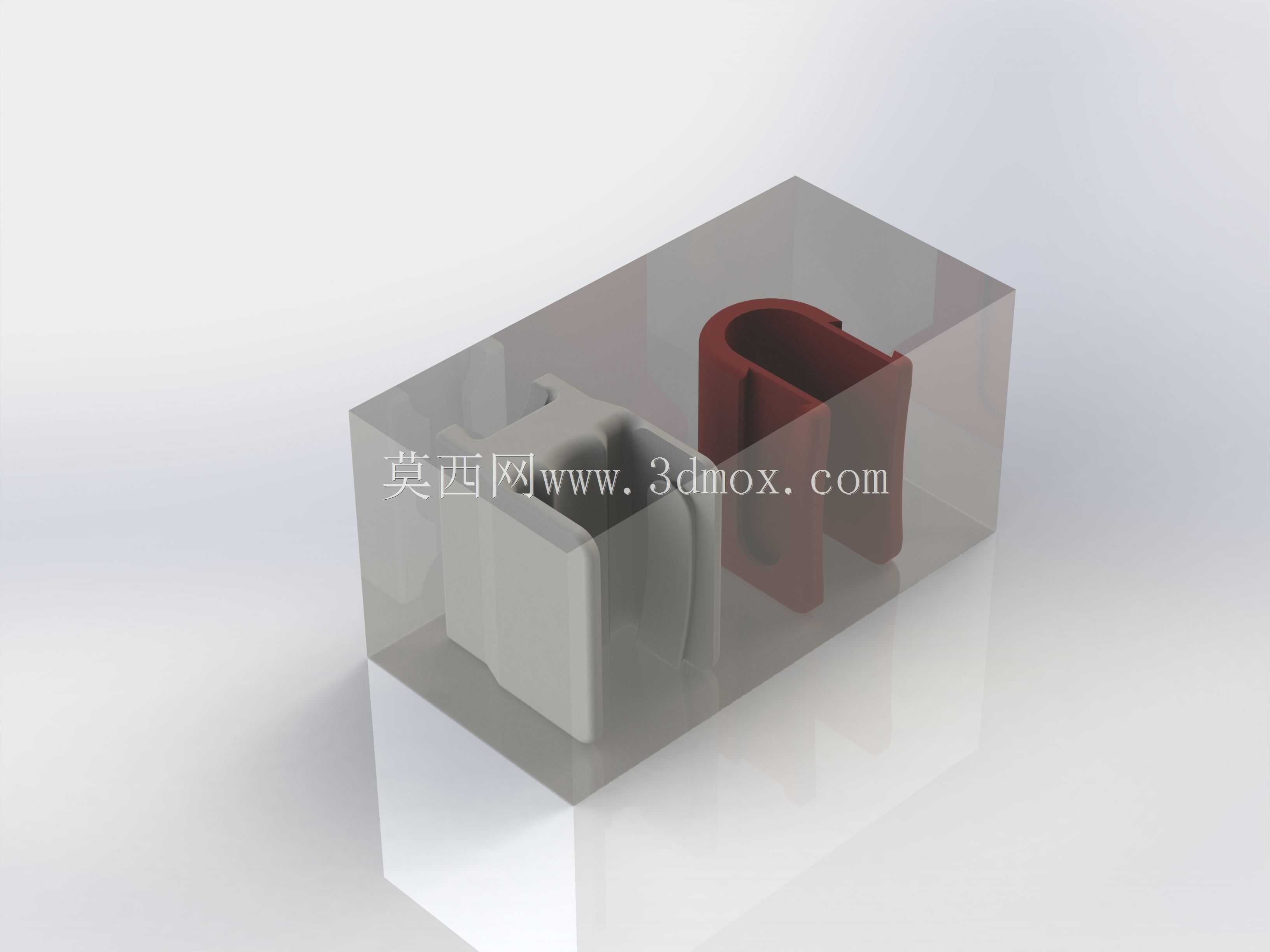

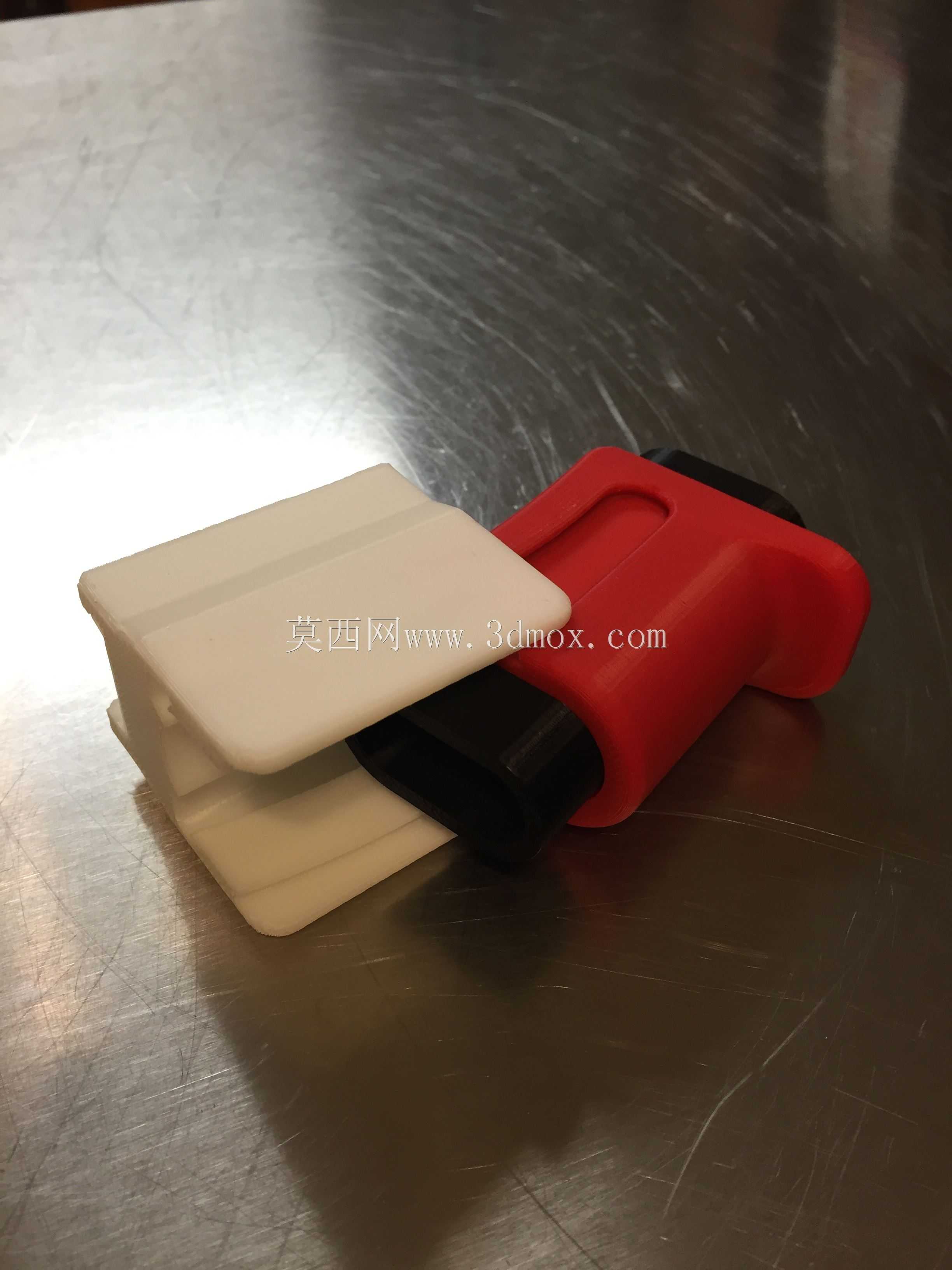

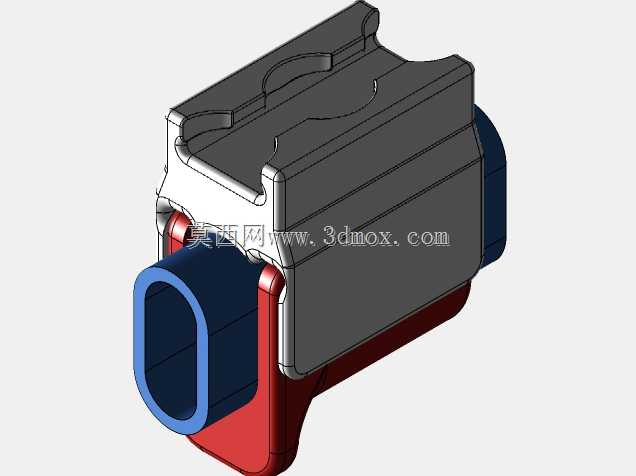

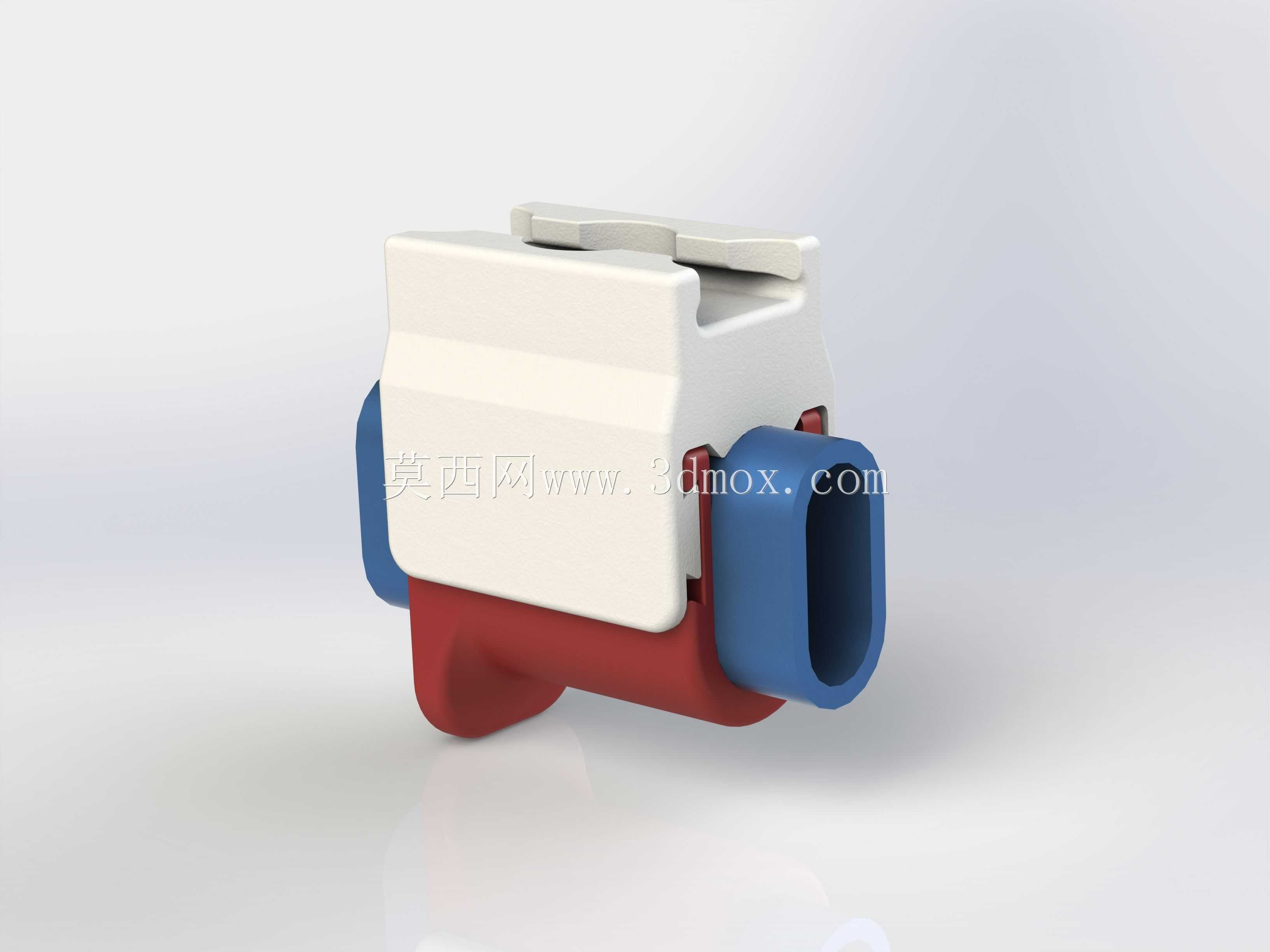

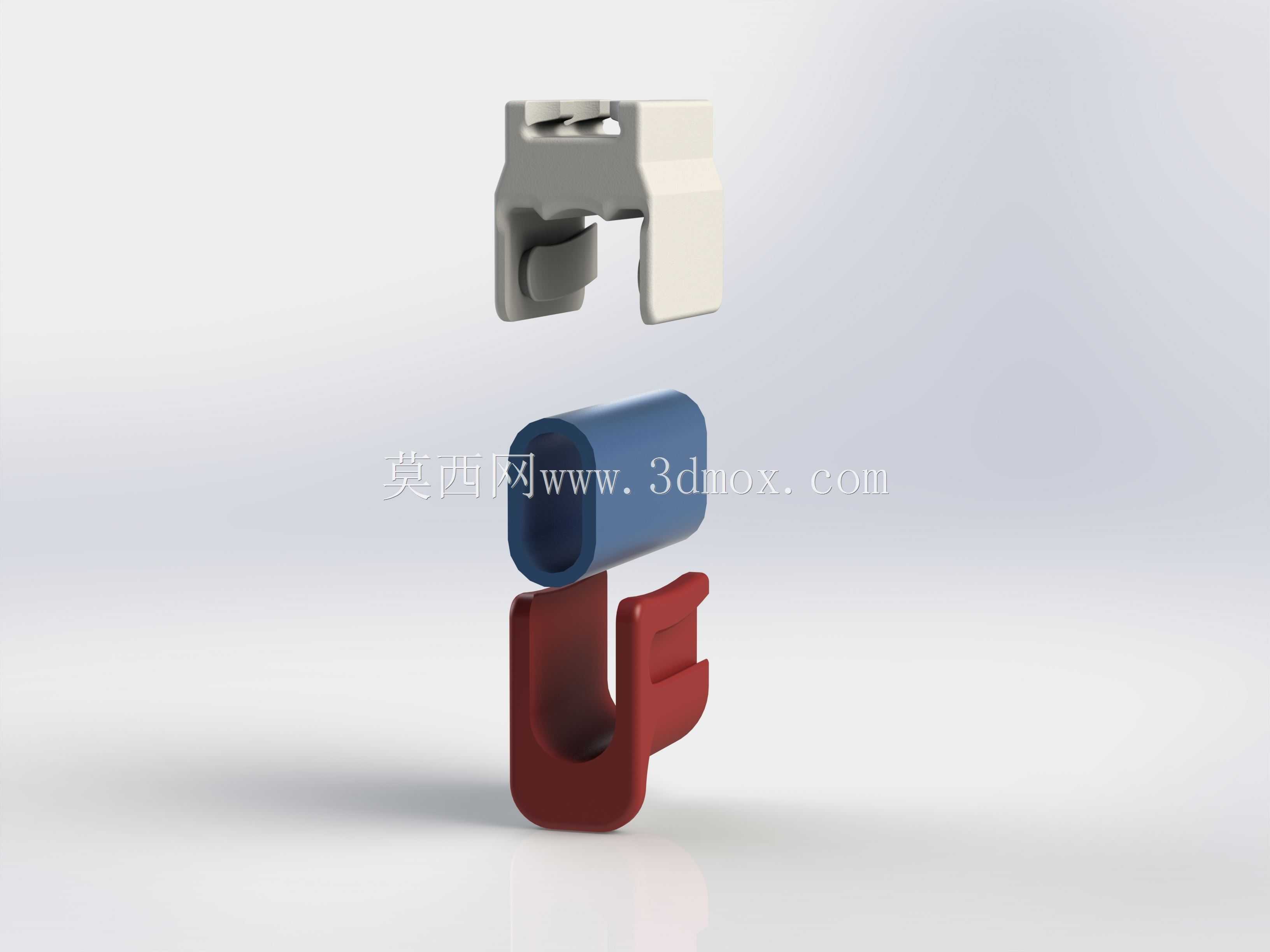

这款滑动夹持夹具主要面向小载荷快速装夹场景，可应用于桌面工位临时固定、3D打印工件辅助定位、轻型物料临时夹持、DIY手工制作夹持等场景，能够替代传统螺丝紧固类夹具，实现无工具快速拆装与锁紧，在需要频繁更换夹持对象的轻载作业场景中，能够大幅降低装夹耗时，提升作业效率。夹具采用分体式对合结构，核心依靠滑块上的燕尾榫结构实现两个分体部件的拉力分离与定位固定，装配时仅需将两个部件沿燕尾榫导向方向滑入，即可通过通道内的拱形结构将顶部夹件自动锁定到位，当两个部件完全滑合到位时，拱门将自动越过中心与背部限位位置，依靠结构形变产生的预紧力将部件自动卡入位中，无需额外螺丝、销钉等紧固件即可完成装配，全程无需辅助工具，单人即可在数秒内完成装夹操作。夹具中央设置的拱形燕尾榫槽带有特定倾斜角度，当部件滑合到位后，楔形角度会产生持续的向内拉紧力，将被夹持杆件牢牢抱紧，避免夹持过程中出现松脱、滑移问题，结构自带的自锁特性能够在承受额定载荷时保持夹持力稳定，不会因为振动、轻微外力碰撞出现解锁失效。该夹具在设计时充分考虑了增材制造的工艺特性，两个对合部件均采用无支撑打印结构设计，打印时无需添加任何支撑材料，打印完成后无需进行支撑拆除、打磨修整等后处理工序，直接滑合即可使用；打印时沿Z向堆叠成型的纹理方向与夹具受力拉伸方向一致，能够最大化利用材料的拉伸强度，提升夹具整体承载能力。夹具整体采用紧凑的手持尺寸设计，闭合状态下整体轮廓适配成人单手握持操作，夹持端预留的柱形夹持位能够适配常见直径的圆杆、方杆类工件，燕尾榫配合面设置有足够的配合余量，既能够保证滑动顺畅无卡滞，又能够避免配合间隙过大导致的夹持晃动问题。经过实际载荷验证，该夹具在额定载荷下不会出现结构变形，能够稳定保持夹持状态，除了日常工位夹持使用外，也可作为临时快装挂具、轻型连接件使用，适配多类轻型装夹需求。
