NASA夹挑战燕尾2

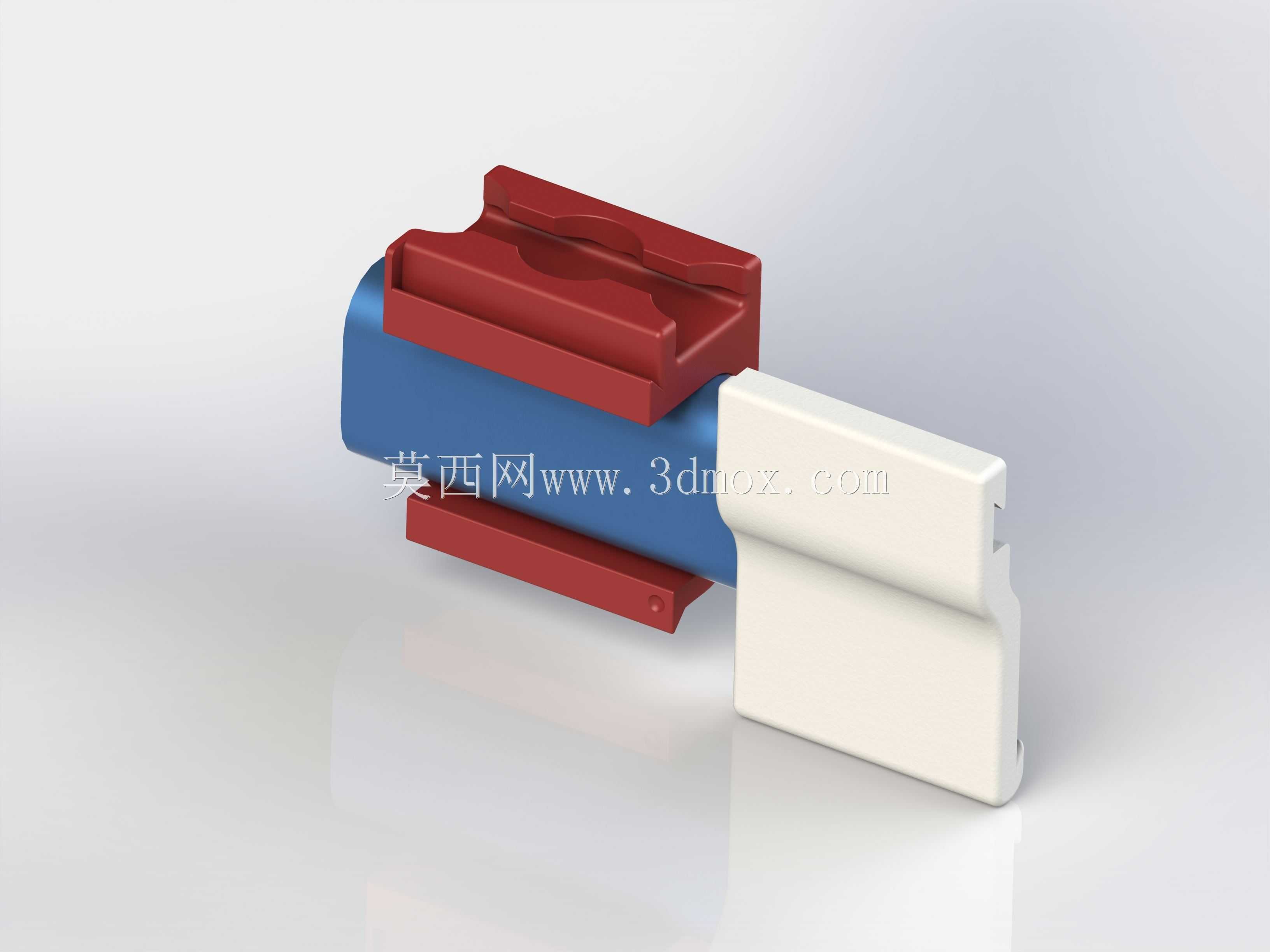

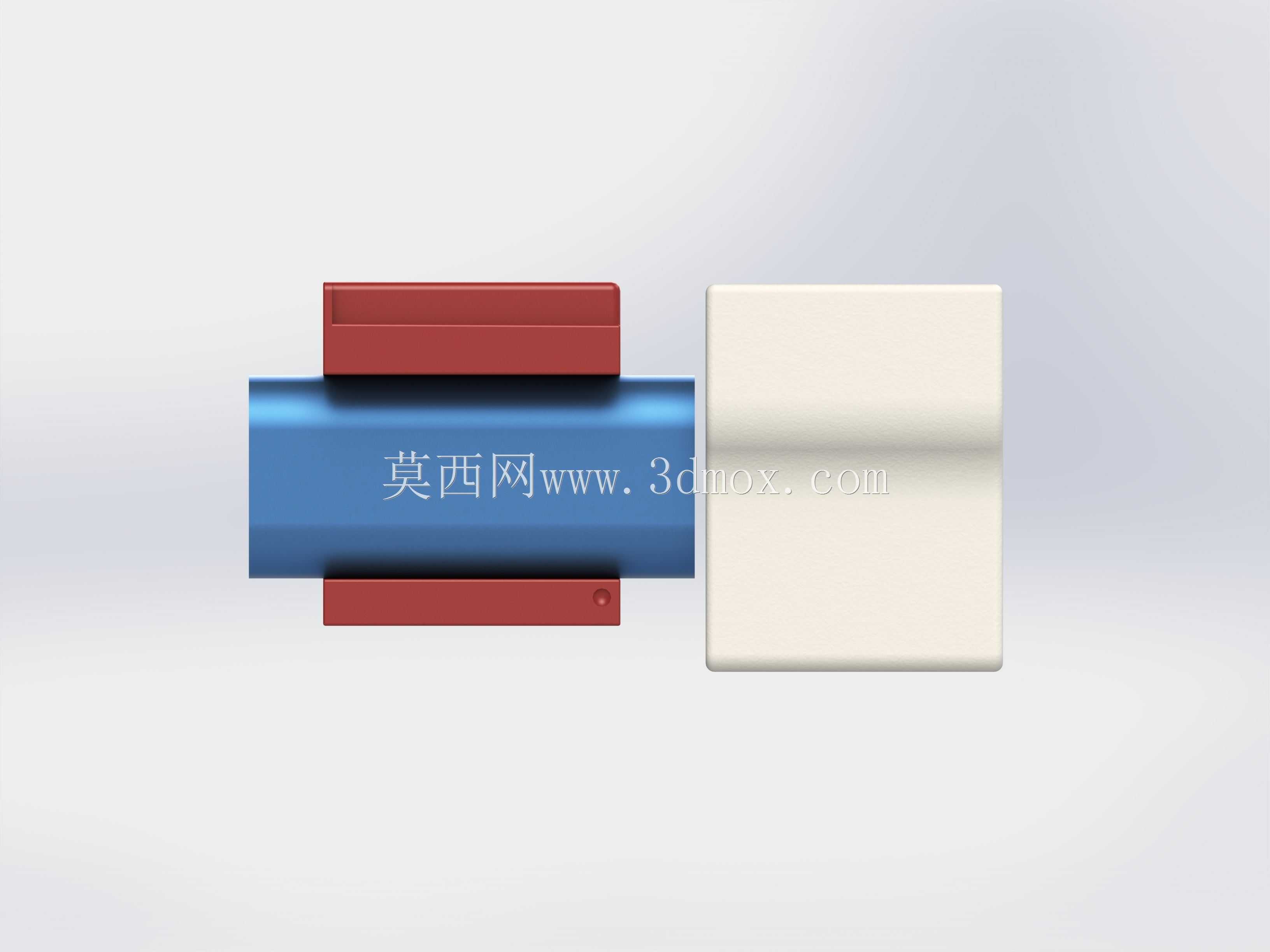

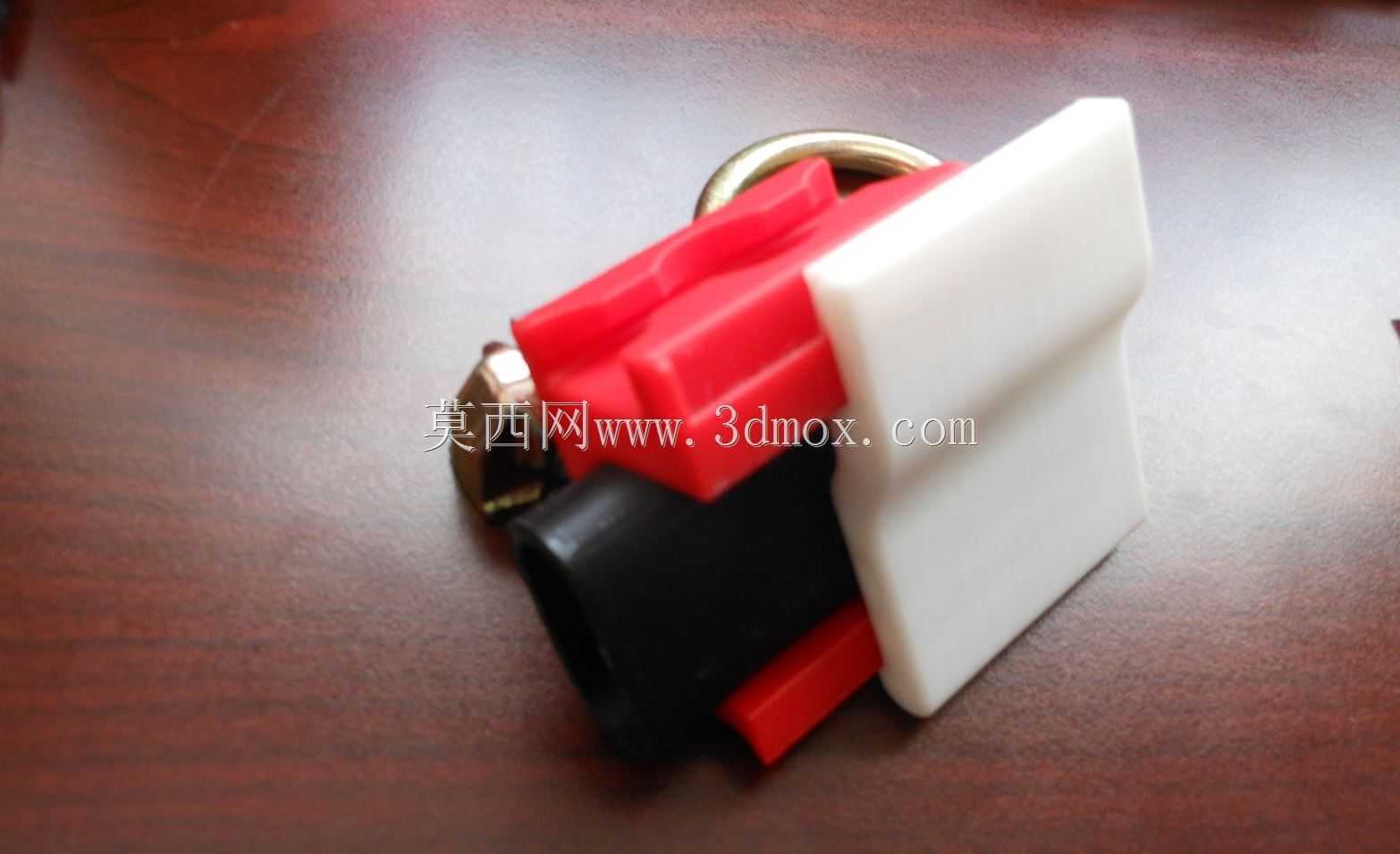

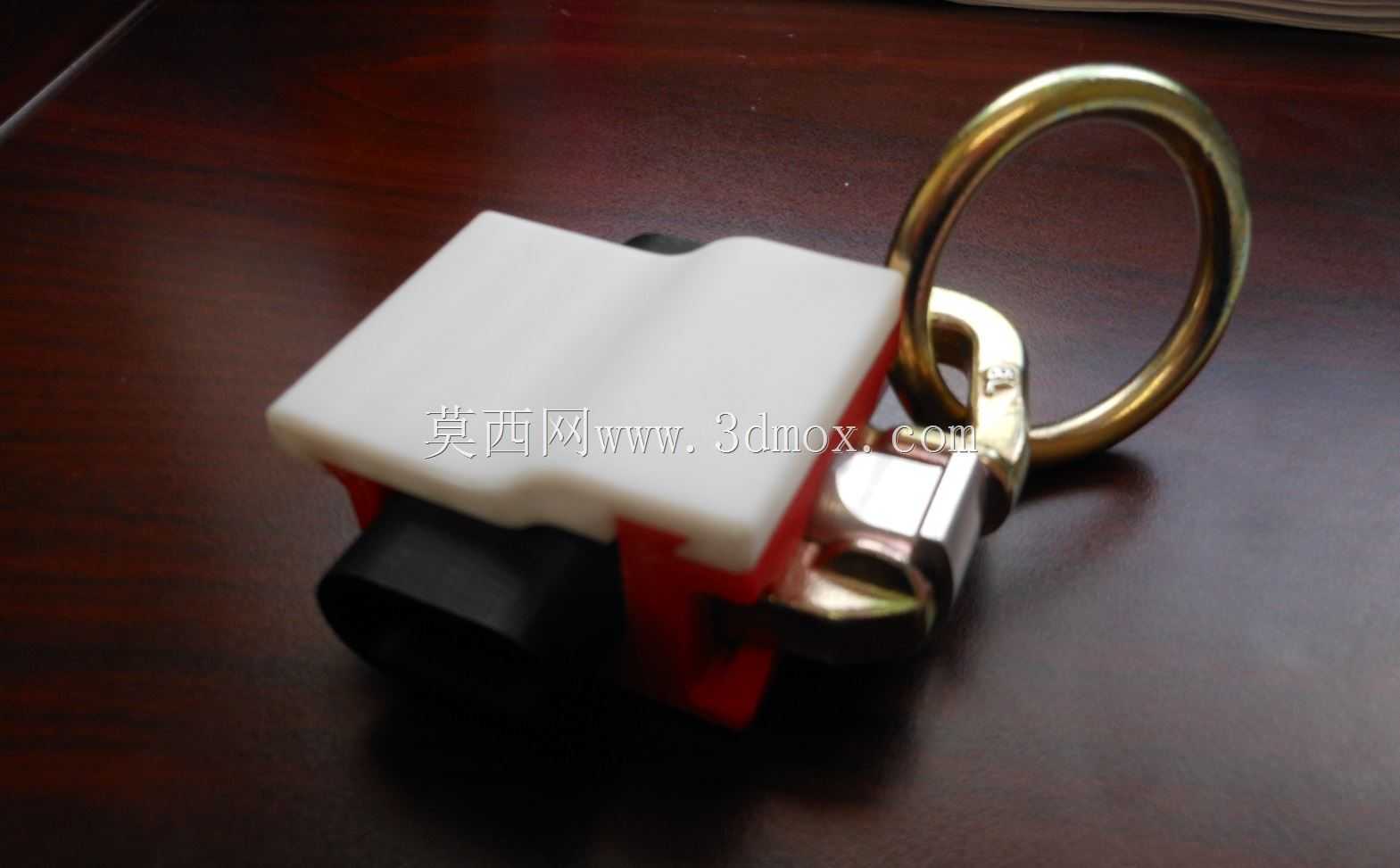

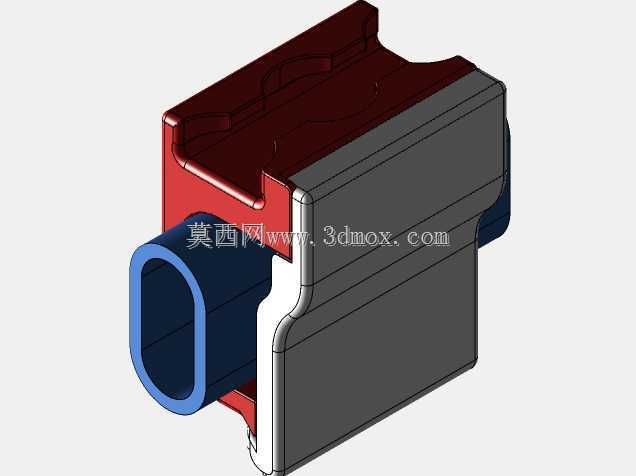

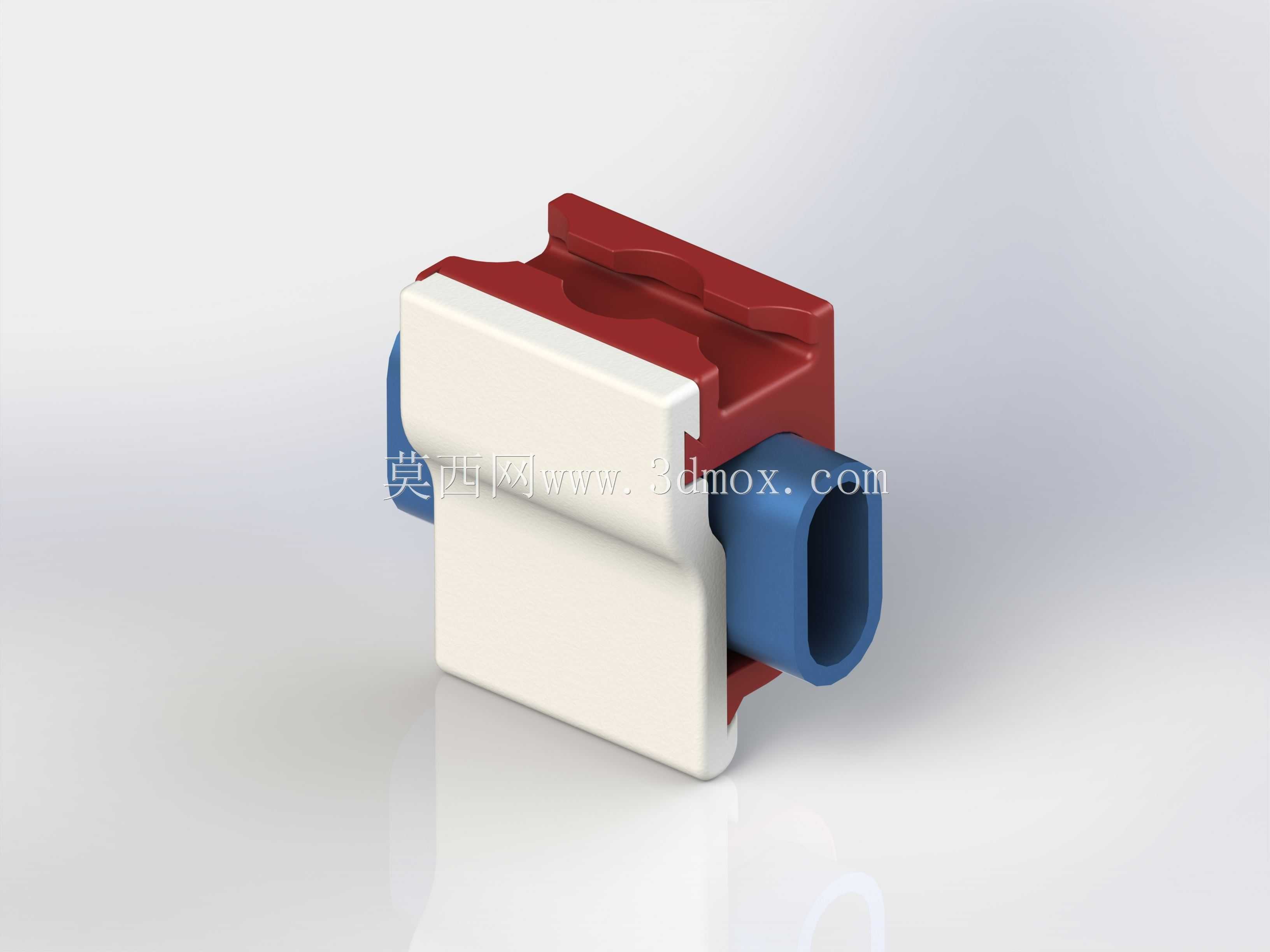

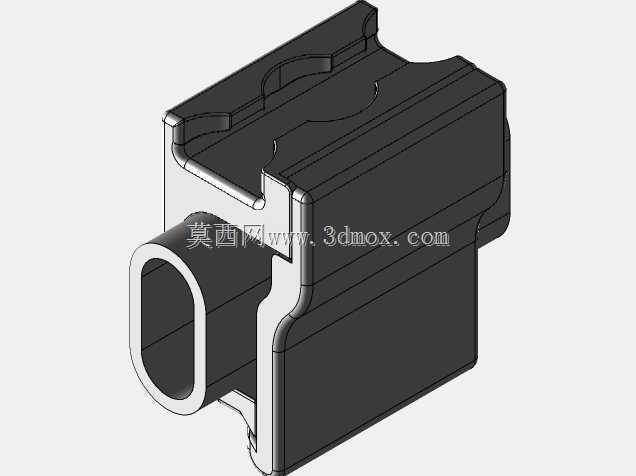

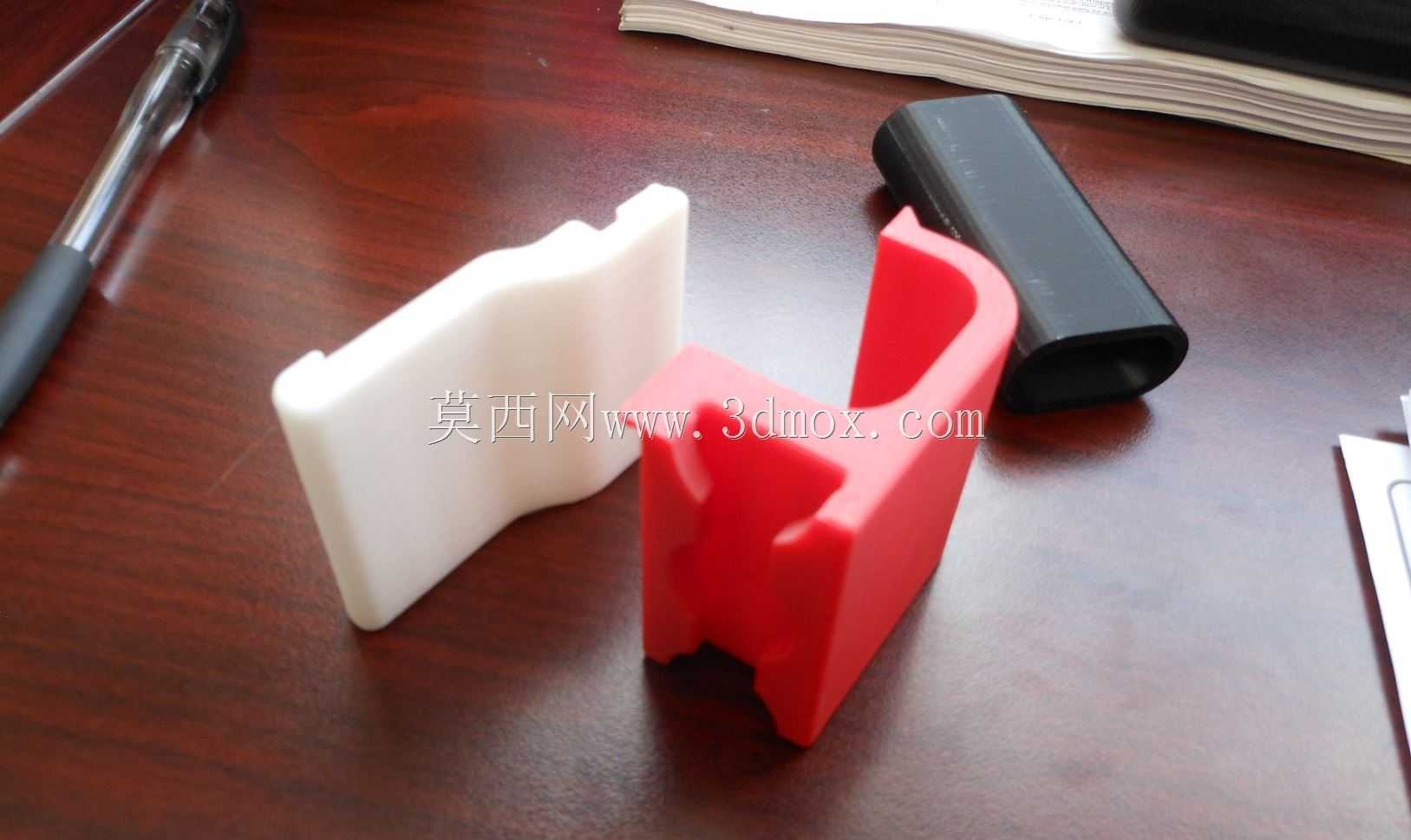

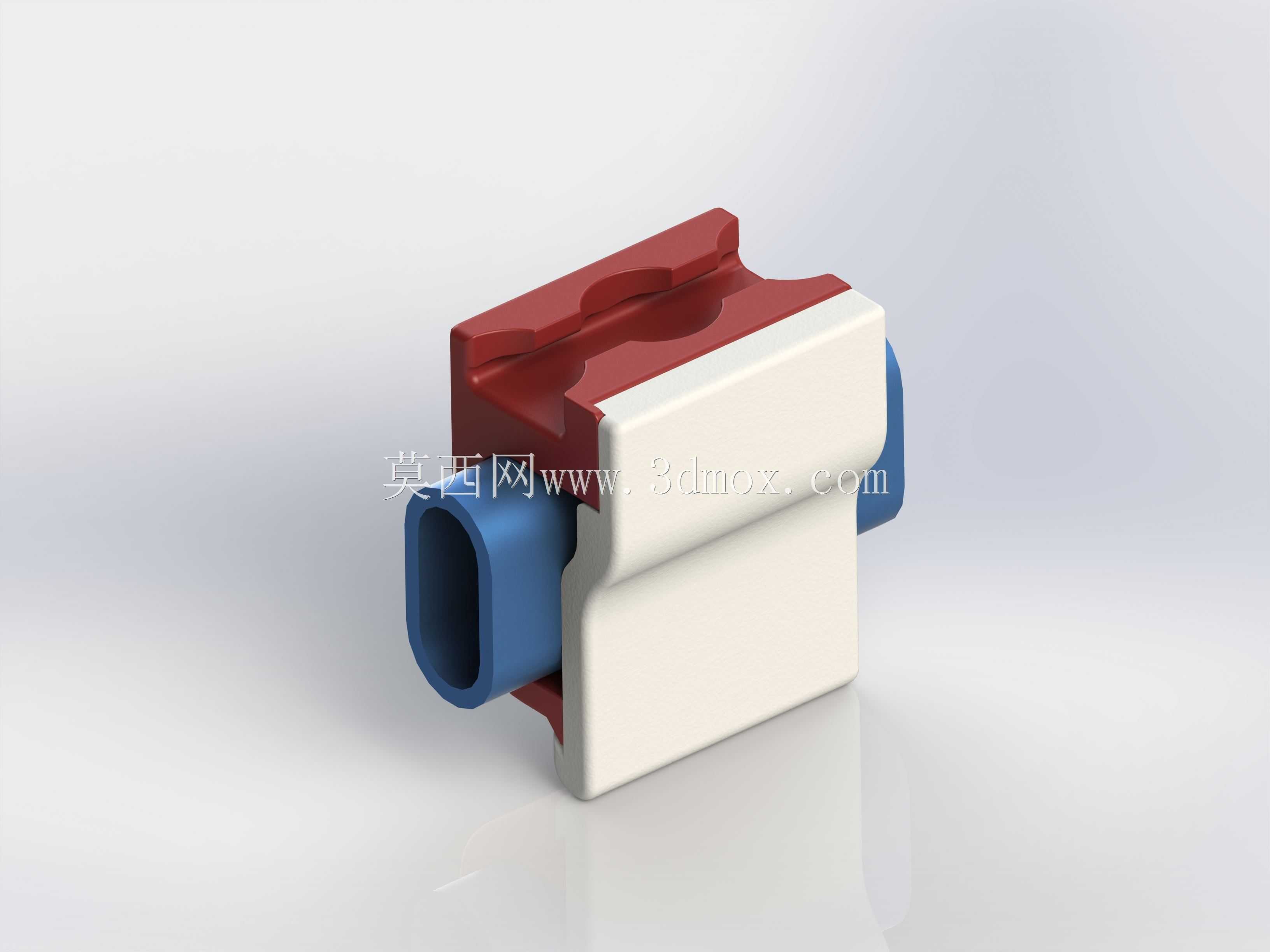

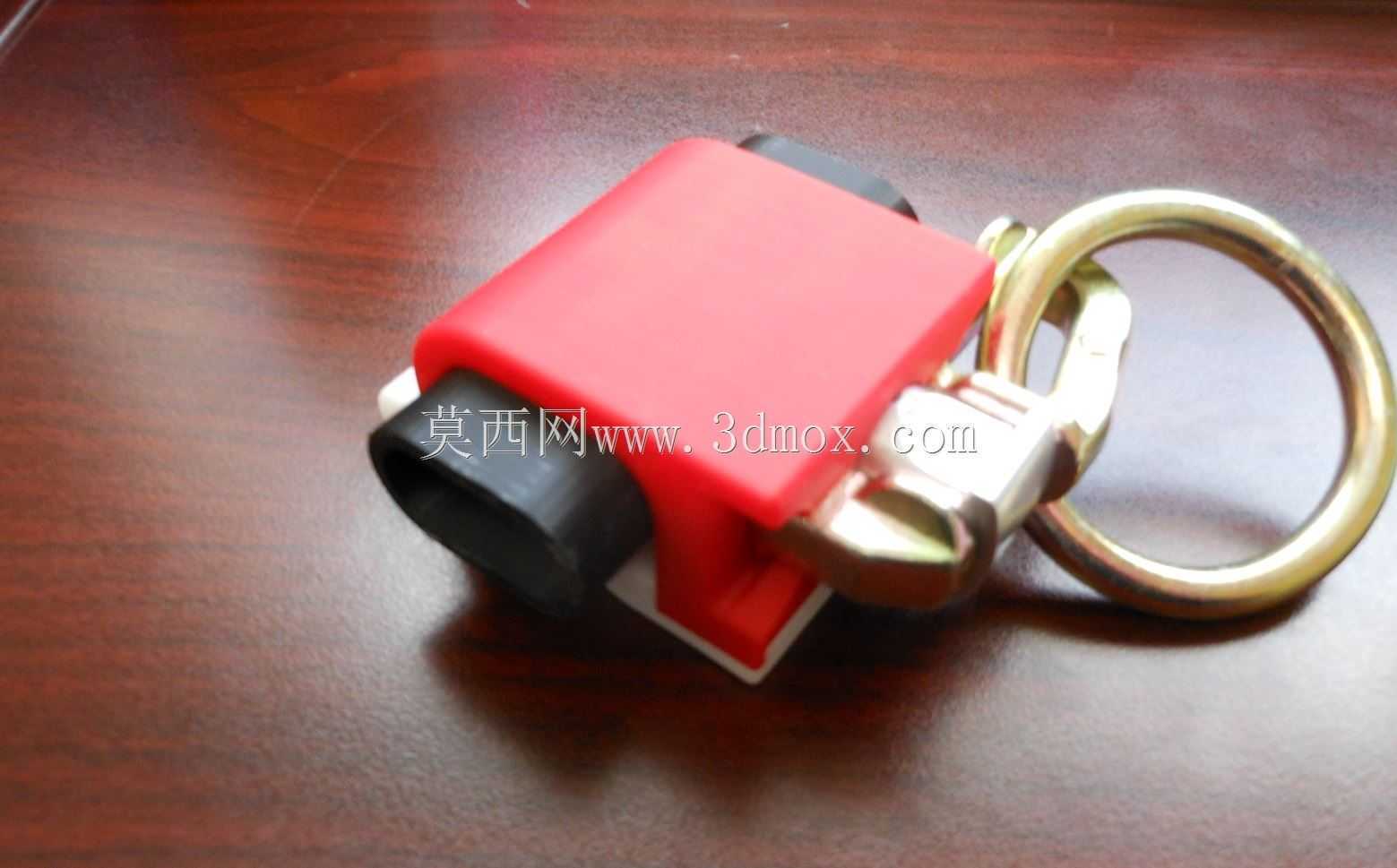

这是另一个想法，我不得不使用我在另一个夹具中使用的燕尾锁定设计概念来应对这一挑战。这个有一个上燕尾榫和一个下燕尾榫，还有一个配套的盖子。顶部燕尾榫呈轻微锥形，如图所示，这样，当主体滑动到位时，带有平行燕尾榫的盖子会将主体拧紧在栏杆上。一旦盖子几乎到达滑块的末端，零件就会通过下燕尾榫上的小球和套筒卡扣稍微锁定/卡合在一起。我对设计进行了调整，以获得正确的配合，并打印出了零件。组装零件时，它们一起滑动并拧紧在轨道上。零件上的端部止动器停止滑动，同时将小球和球窝锁定到位。一旦我打印并试用了它，这似乎是一个非常安全和强大的设置。零件的内部固定区域设计为对轨道有轻微的干扰，因此它们可以紧紧地固定在轨道上。此组件的两个零件都打印得很好，以后不需要任何额外的支撑材料来修剪
