卧式工业锅炉排污罐体三维结构设计

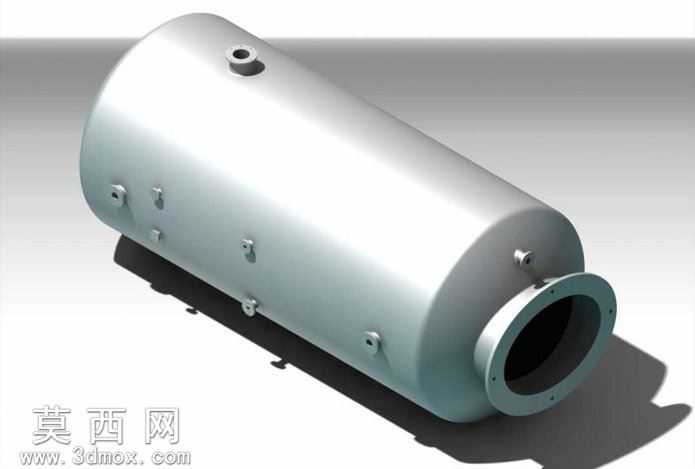

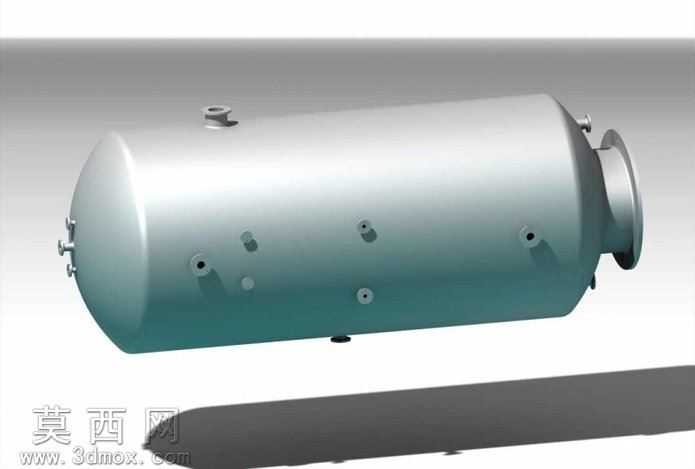

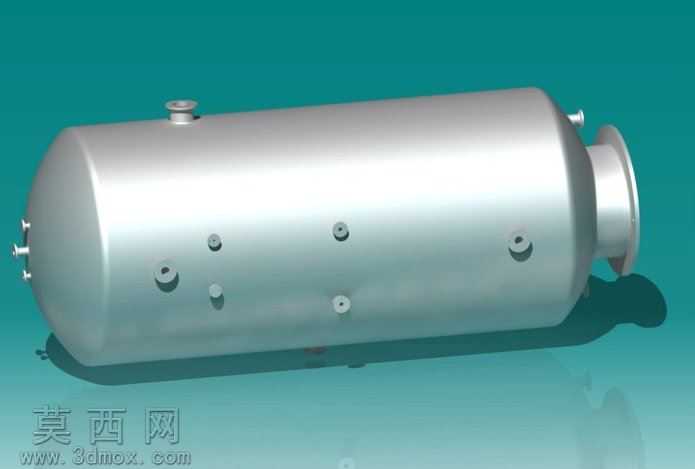

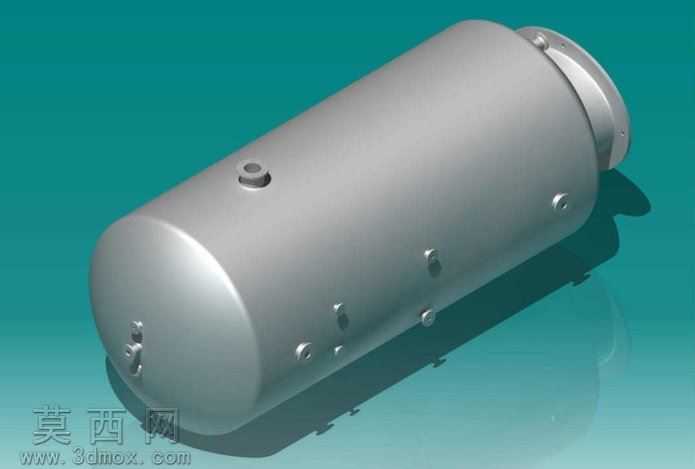

本作品为卧式锅炉排污罐的三维参数化建模成果，建模阶段采用自顶向下的设计思路，首先根据锅炉排污系统的工况参数确定罐体的公称容积、设计压力与接口尺寸基准，优先构建卧式圆柱筒体的中心轴线作为全局装配基准，依次完成两端椭圆形封头、筒体主体的曲面与实体融合建模，保证筒体与封头的焊接衔接处曲率连续过渡，避免应力集中的结构缺陷。建模过程中对罐体表面的各类接口进行精细化设计：顶部的排气接口、侧面错落分布的液位检测接口、排污支管接口、检修接口均采用标准法兰连接结构，每个接口的凸台高度、法兰螺栓孔分布圆直径、密封面尺寸均严格遵循压力容器接口规范，同时对接口与筒体的焊接区域做了加厚补强处理，还原真实工业设备的结构强度设计逻辑。材质渲染阶段，罐体主体采用哑光不锈钢金属材质，调整材质的粗糙度、金属度参数模拟工业压力容器经喷砂处理后的表面质感，对法兰密封面、接口端面做高光金属处理区分加工面与非加工面的视觉差异，场景采用渐变青绿色背景配合软阴影渲染，清晰呈现罐体的整体轮廓与各接口的空间分布位置。结构设计上充分考虑卧式设备的安装特性，预留了鞍式支座的安装定位基准，罐体内部的排污导流结构做了简化示意，既保证模型外观与真实工业排污罐一致，又控制模型整体的面数在合理区间，可用于锅炉系统的管路布局仿真、设备安装教学演示、工业场景可视化搭建等场景，所有结构特征均保留可编辑的建模历史，方便后续根据不同排污量级调整罐体长度、直径与接口规格。
