立式承压热水储存罐体三维设计

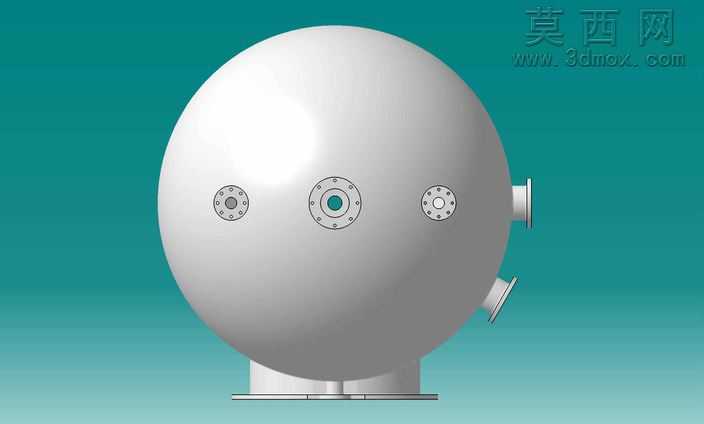

本模型为立式承压热水储存罐体，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循压力容器设计规范，对罐体各部分尺寸进行精准约束，保证整体结构的合理性与可制造性。模型整体采用立式椭圆封头结构，上下封头与圆柱形筒体通过焊接结构衔接，建模时对焊缝区域做了简化处理，同时保留了法兰连接面的螺栓孔阵列细节，所有法兰接口的螺栓孔均采用圆周阵列方式生成，孔位间距、孔径尺寸均匹配对应压力等级的法兰标准，确保接口的通用性。罐体侧面设置大尺寸人孔结构，人孔法兰采用带颈对焊法兰形式，法兰面加工有密封槽结构，用于安装密封垫片保证承压状态下的密封性，人孔盖板通过螺栓与法兰紧固，建模时还原了人孔的加强圈结构，弥补开孔对罐体强度的削弱。罐体顶部设置多个小尺寸工艺接口，分别用于排气、温度检测、压力检测、安全附件安装，底部设置三个均匀分布的排污与出水接口，所有接口均采用法兰连接形式，接口位置经过受力校核，避免开孔过于集中造成应力集中问题。材质设置上，罐体主体采用环氧树脂衬里碳钢材质，渲染时对罐体外部金属漆面做了哑光金属质感处理，还原工业罐体的真实外观，法兰密封面做了机加工亮面效果，螺栓等标准件做了镀锌金属质感区分，不同材质的视觉差异清晰可辨。设计过程中充分考虑罐体的承压需求，筒体壁厚、封头壁厚均匹配150PSI的工作压力要求，容积设定为185加仑，可满足常规商用热水储存需求，整体结构无冗余设计，所有外部附件均做了合理布局，既保证功能完整性，也兼顾安装维护的操作空间，模型可直接用于工程方案展示、结构校核、教学演示等场景，各部件均为可编辑参数化特征，支持根据实际需求调整尺寸参数适配不同工况。
