多通道USB接口IO数据采集控制板

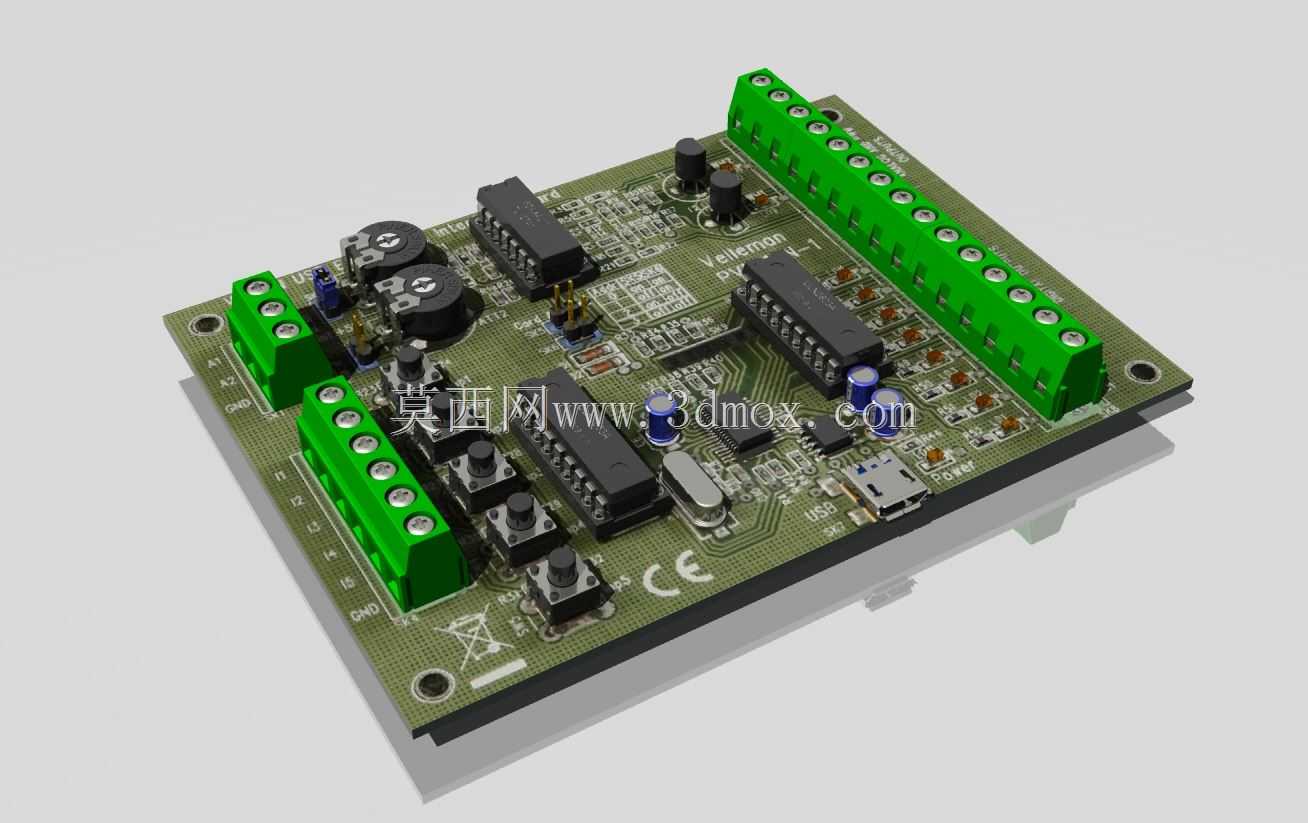

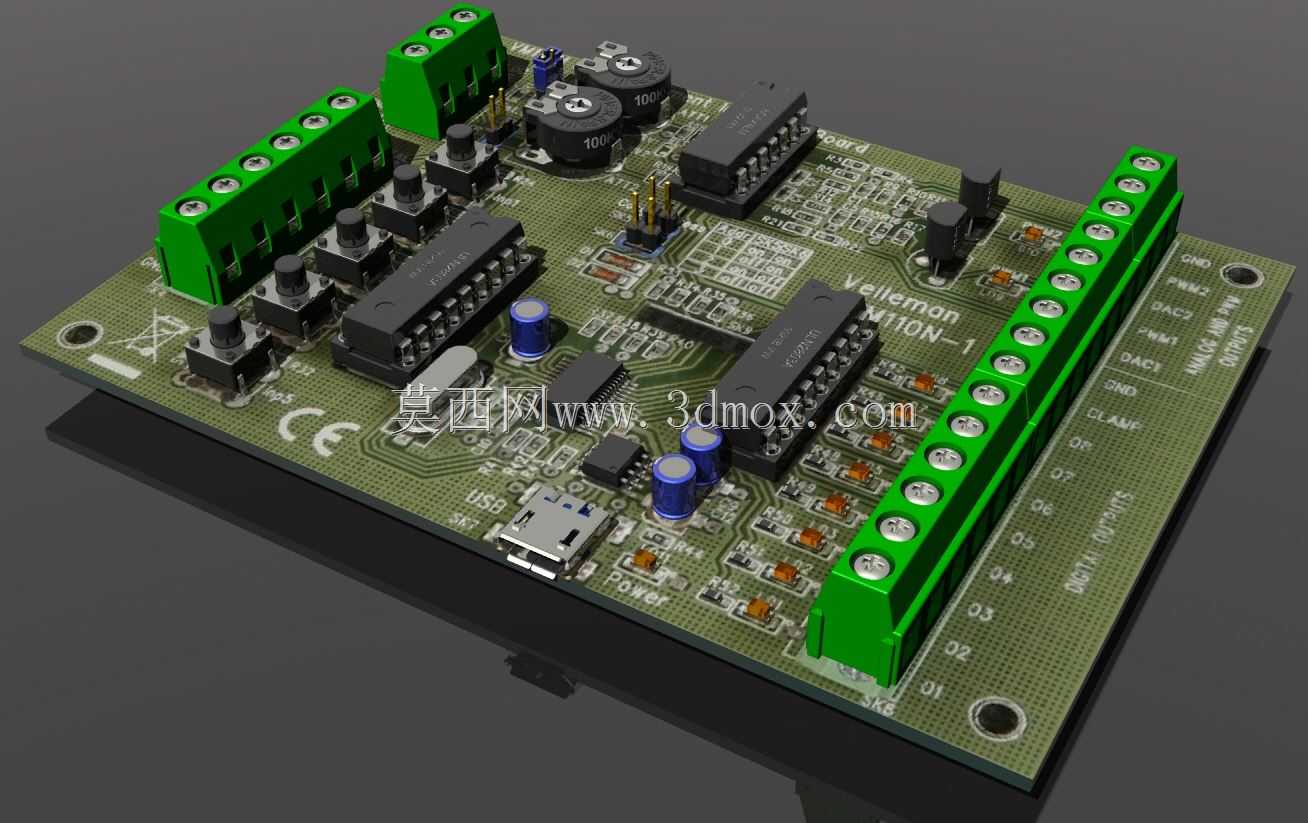

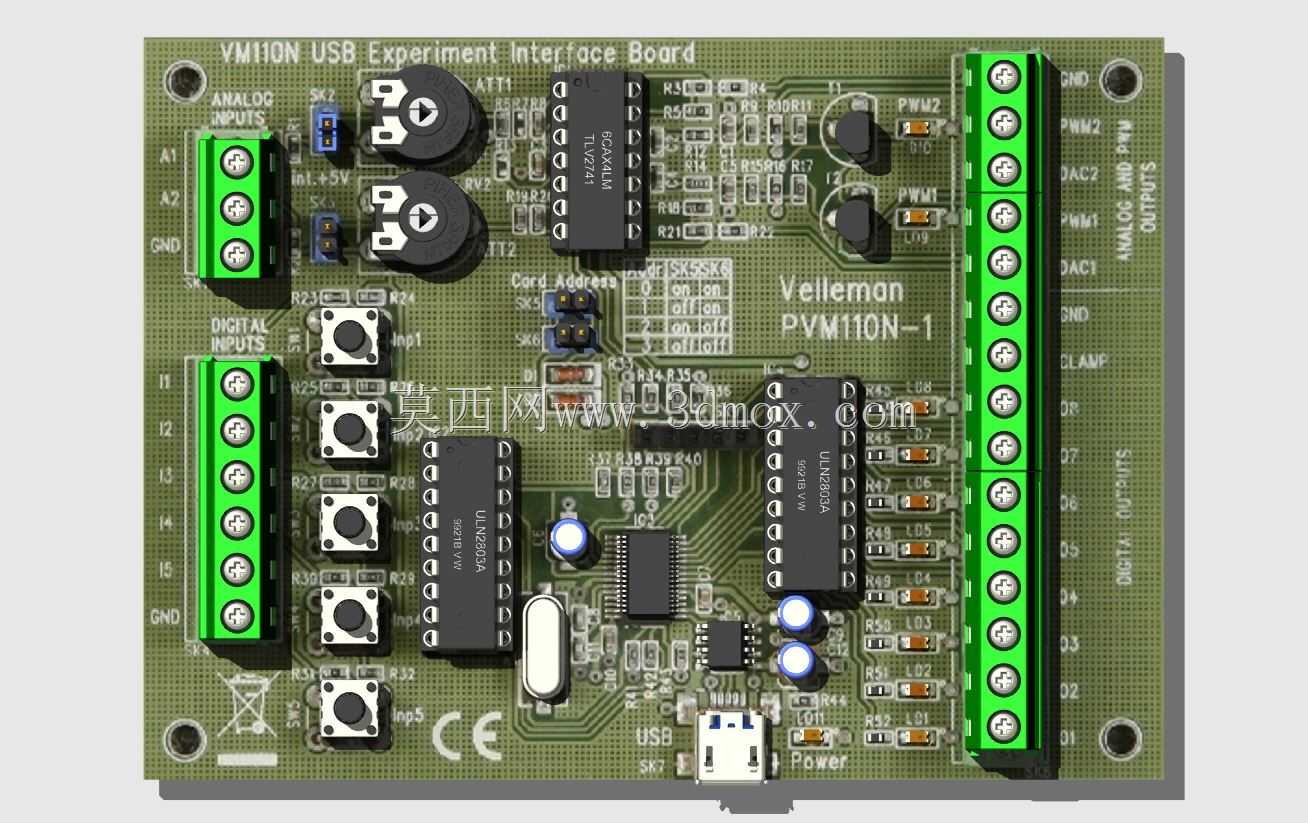

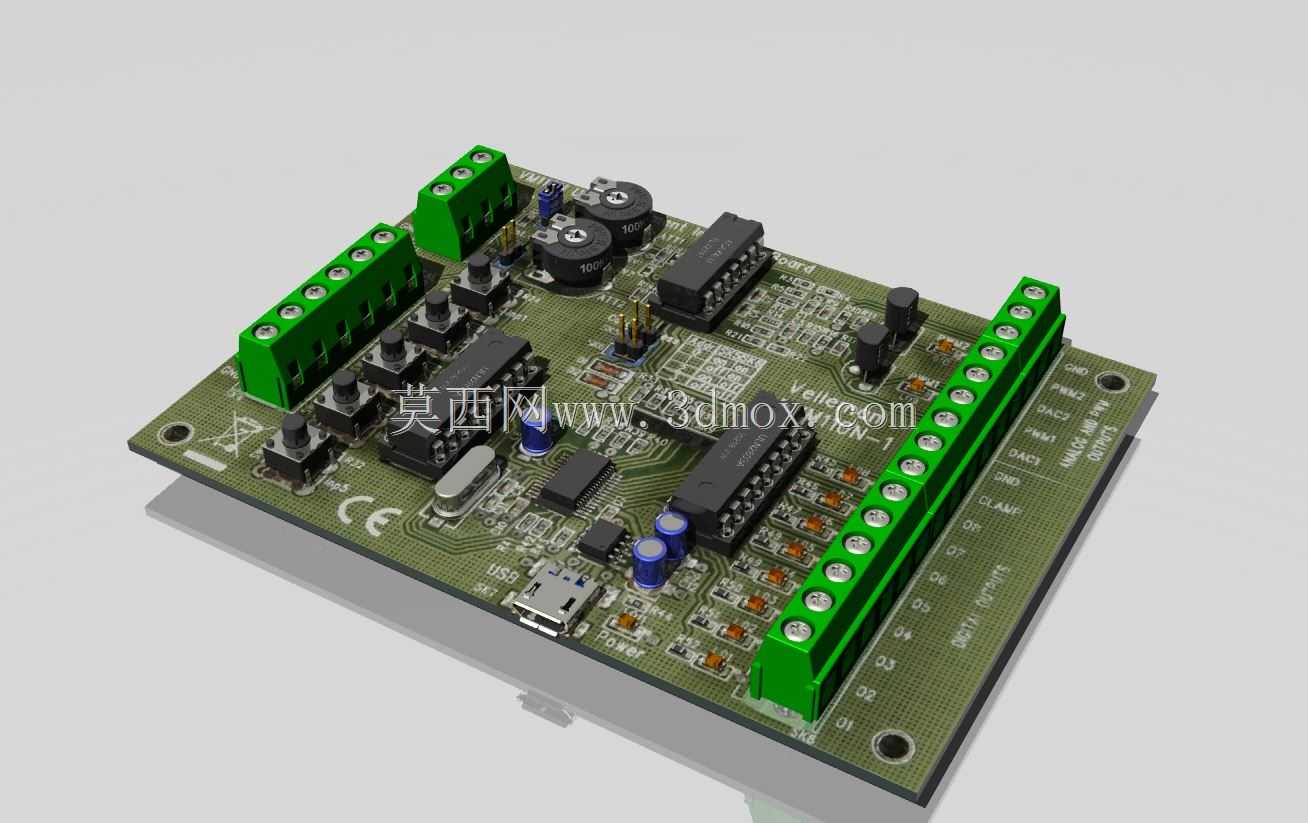

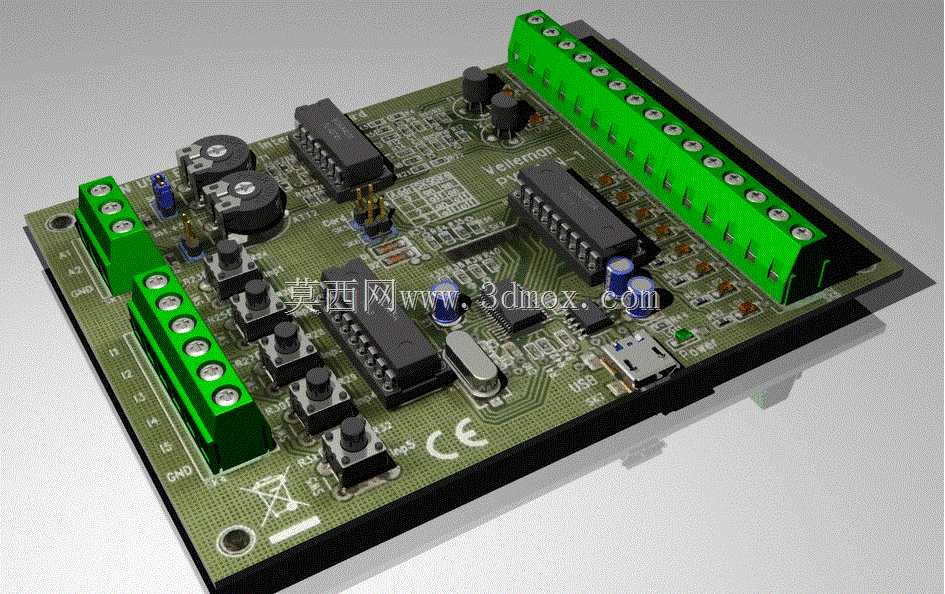

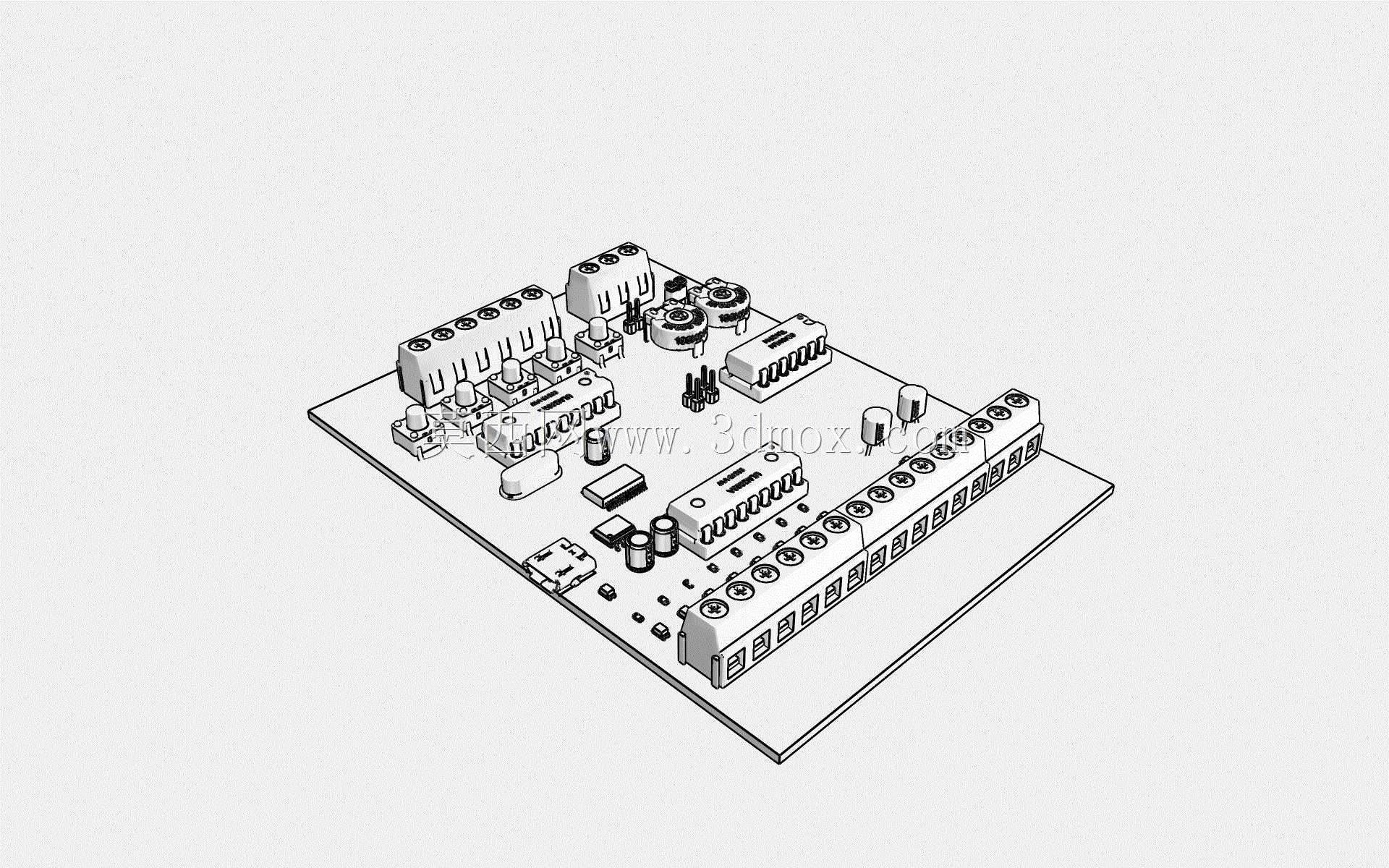

这款USB接口IO控制板，是面向小型自动化测控、桌面实验装置、车载外设控制场景打造的通用型信号交互板卡，可直接通过USB接口与上位机完成通讯连接，无需额外配置专用通讯采集卡，大幅降低小型测控系统的搭建门槛。在实际应用中，它既可以接入实验室小型实验台的开关量检测信号、传感器模拟量输出信号，完成实验数据的实时采集与状态监控，也可以搭载在车载改装系统、小型智能设备内部，实现外接指示灯、小型执行器件的开关控制与模拟量输出驱动，还能为电子爱好者的DIY项目、小型创客作品提供稳定可靠的IO扩展能力，解决普通主控板IO通道不足、驱动能力有限的问题。从功能特性来看，板卡集成了多路数字输入通道，可直接对接无源开关、按钮类器件的通断信号检测，输入端口自带信号调理电路，能够有效滤除线路传输带来的杂波干扰，避免信号误判；配置了带衰减与放大选项的模拟量输入通道，可适配不同输出量程的传感器信号，内置测试用基准电压源，方便用户在现场快速完成通道校准；数字输出采用集电极开路设计，单通道具备足够的电流驱动能力，可直接驱动小型继电器、LED指示灯等常见低压负载，无需额外外接驱动电路；同时板卡还搭载了模拟量输出通道与PWM输出通道，可实现连续电压信号输出与占空比可调的脉冲信号输出，满足小型调速装置、模拟量执行器的控制需求，板卡的指令响应延迟控制在极低水平，能够满足多数实时性要求不苛刻的测控场景需求。在设计思路上，这款板卡采用集成化布局，将通讯接口电路、输入信号调理电路、输出驱动电路、电源处理电路全部整合在单块PCB上，接口全部采用带螺丝锁紧的绿色接线端子，用户无需焊接即可完成外部线路的连接固定，接线稳固不易松脱，适配现场快速接线的使用需求；板载的功能按键与状态指示灯，可方便用户完成本地功能测试与运行状态判断，USB接口采用通用Mini USB座，适配常规USB数据线，供电与通讯共用同一接口，无需额外外接电源即可完成基础功能运行，简化了外部接线复杂度。在安装边界上，板卡整体外形紧凑规整，长宽尺寸适配小型设备内部的安装空间，厚度控制合理，可直接通过板角的安装孔固定在设备壳体内部或安装支架上，不会占用过多的设备内部空间，接线端子全部布置在板卡的侧边区域，接线操作时不会与板上核心元器件产生干涉，方便后期的线路维护与故障排查，板卡的元器件布局充分考虑了散热需求，发热器件预留了足够的散热空间，长时间连续运行也能保持稳定的工作状态。
