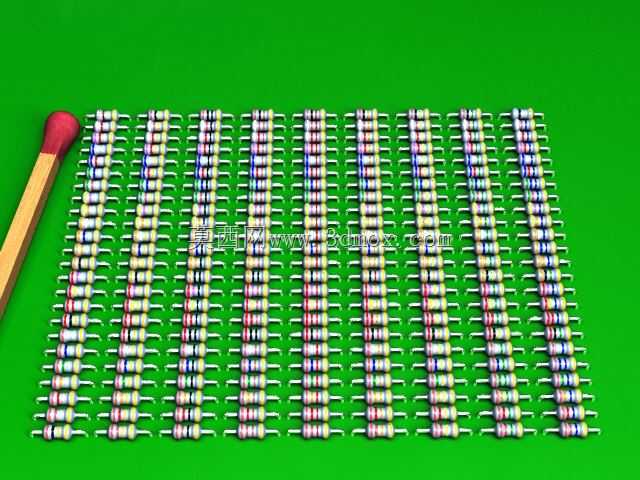

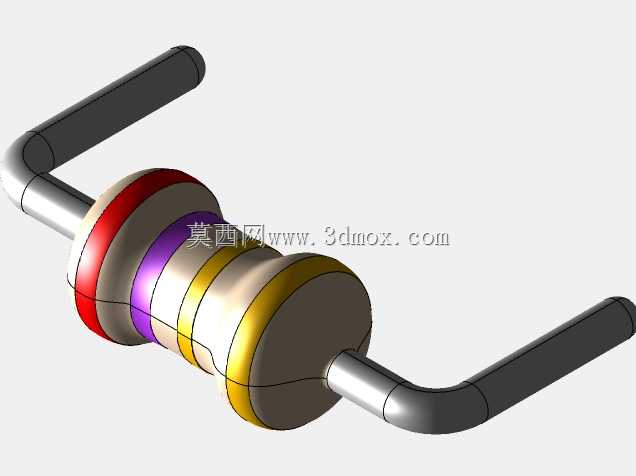

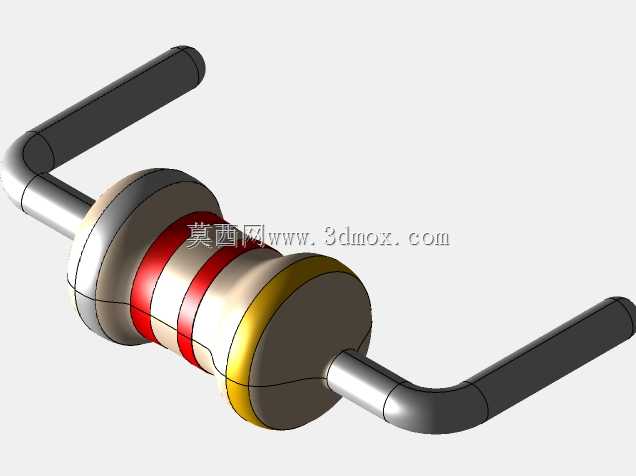

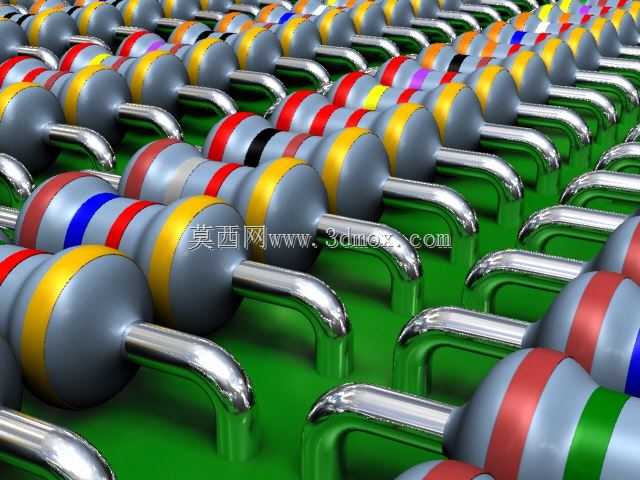

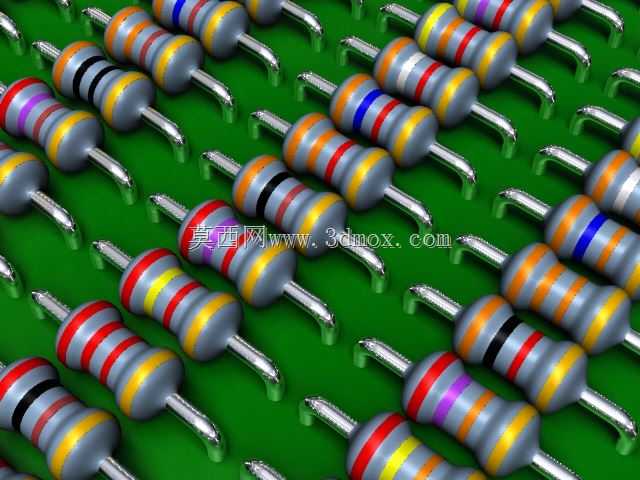

MF4系列0.25W色环通孔电阻器三维结构

这类通孔电阻器是电子电路领域应用极为广泛的被动基础元件，在各类直插式电路板组装场景中承担着核心的限流、分压、负载匹配、信号衰减等功能，小到消费类电子的电源适配模块、信号调理电路，大到工业控制板卡、老式家电主控板、教学实验电路装置中，都能见到这类元件的身影，是直插工艺电子组装中最具代表性的基础元器件之一。该款电阻为MF4系列0.25W功率规格，属于E24标称阻值系列，采用经典的轴向引线通孔安装结构，主体为圆柱状陶瓷基体，外部覆盖阻燃涂漆层，通过表面不同颜色的色环来标注阻值与公差参数，无需额外测量即可快速识别元件参数，适配人工插件与老式自动插件机的组装工艺。从设计思路来看，这款电阻的结构完全围绕通孔插装的工艺需求展开：两端的金属帽与陶瓷基体紧密压合，保证内部电阻膜层的密封防护，避免潮湿、粉尘侵蚀影响元件寿命；两侧延伸的镀锡铜引线采用弯折成型设计，引线直径与长度完全匹配标准PCB通孔的孔径与焊盘间距，插件后引线可自然穿出PCB背面，适配波峰焊、手工焊等各类焊接工艺，焊接后引线与焊盘形成牢固的机械连接与电气连接，相比贴片元件拥有更强的机械抗振性能，在高振动的工业设备电路中可靠性表现更突出。外形尺寸上，该电阻主体圆柱直径与长度符合行业通用的0.25W电阻规格边界，安装时不需要在PCB上预留过大的元件空间，引线的跨距适配标准2.54mm网格间距的PCB设计，工程师在进行电路板布局时，可以直接调用该模型进行元件排布与干涉检查，提前确认元件与周边电容、接插件、芯片等元器件的安全间距，避免实际组装时出现元件碰撞、引线干涉、焊盘间距不匹配等问题。同时模型还原了色环的色彩区分细节，在进行电路装配仿真、教学演示场景中，可以直观展示色环电阻的识别逻辑，帮助从业者快速理解元件参数标识规则。这类电阻的功率冗余设计也充分考虑了常规电路的使用需求，0.25W的额定功率可以满足绝大多数小信号电路、低压控制回路的功耗要求，在额定工作温度范围内可以长期稳定运行，不会出现功率过载导致的阻值漂移、涂层烧毁等问题，是电子电路设计中最通用、可靠性经过长期验证的基础元件选型方案。
