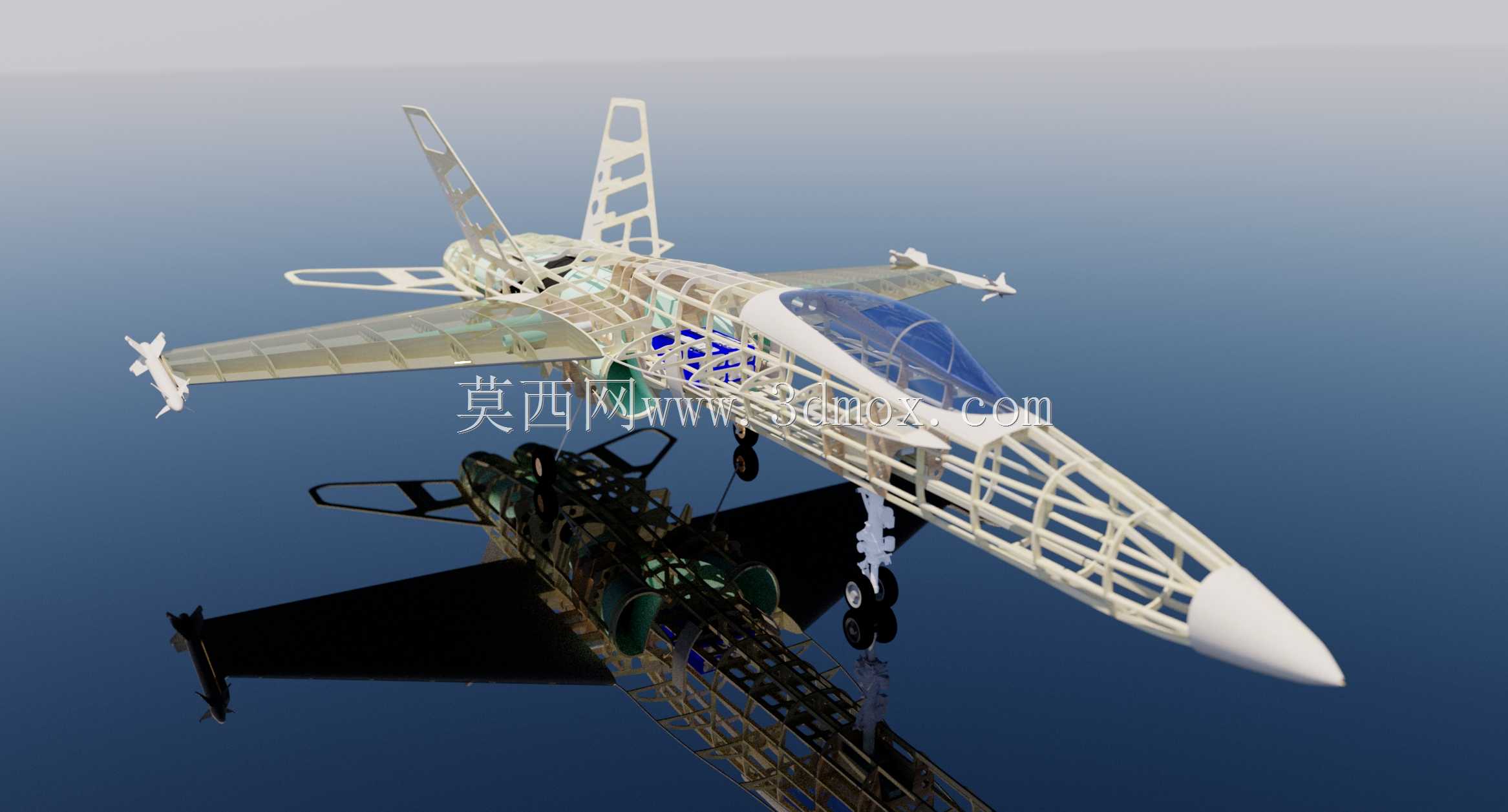

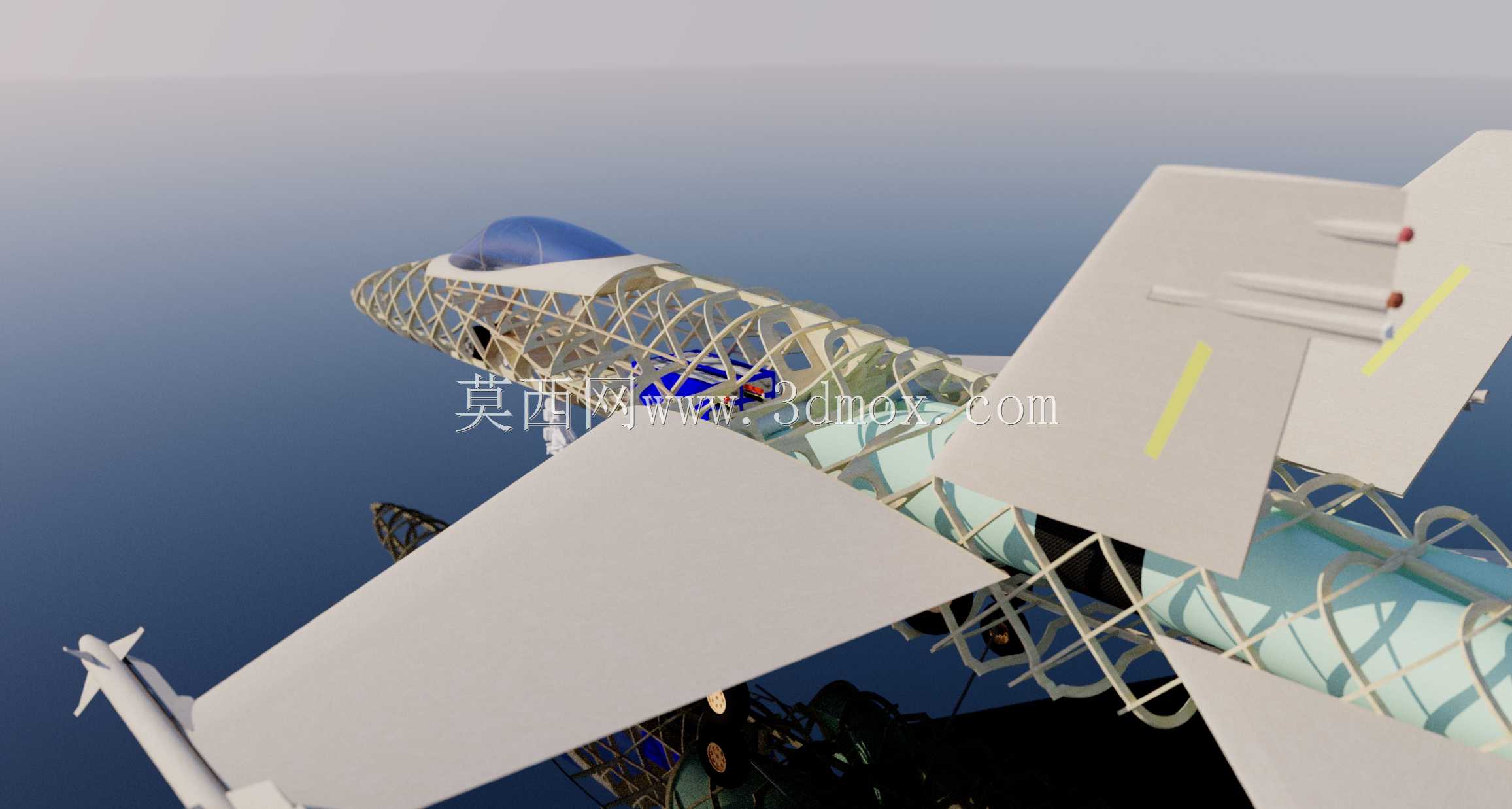

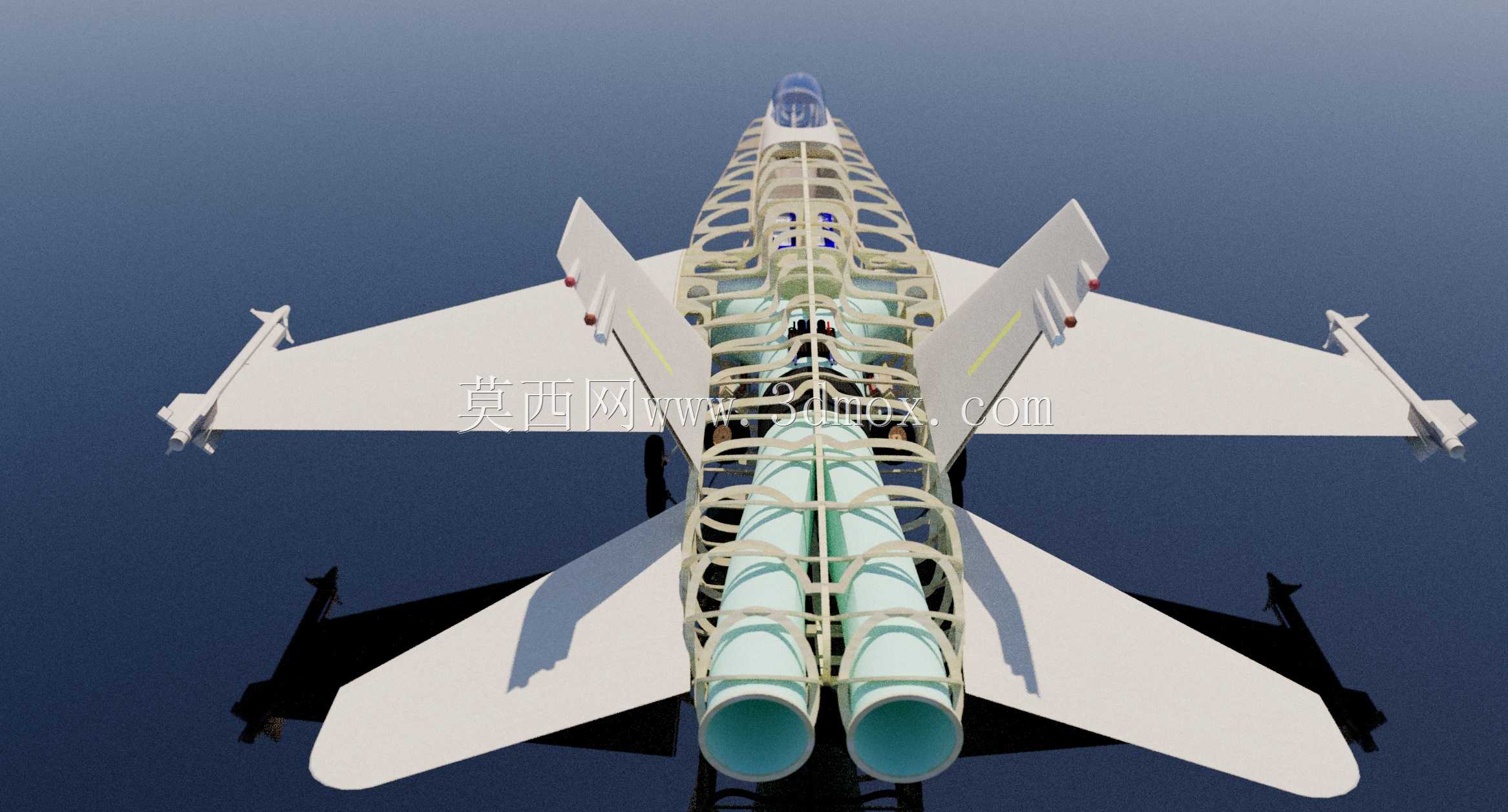

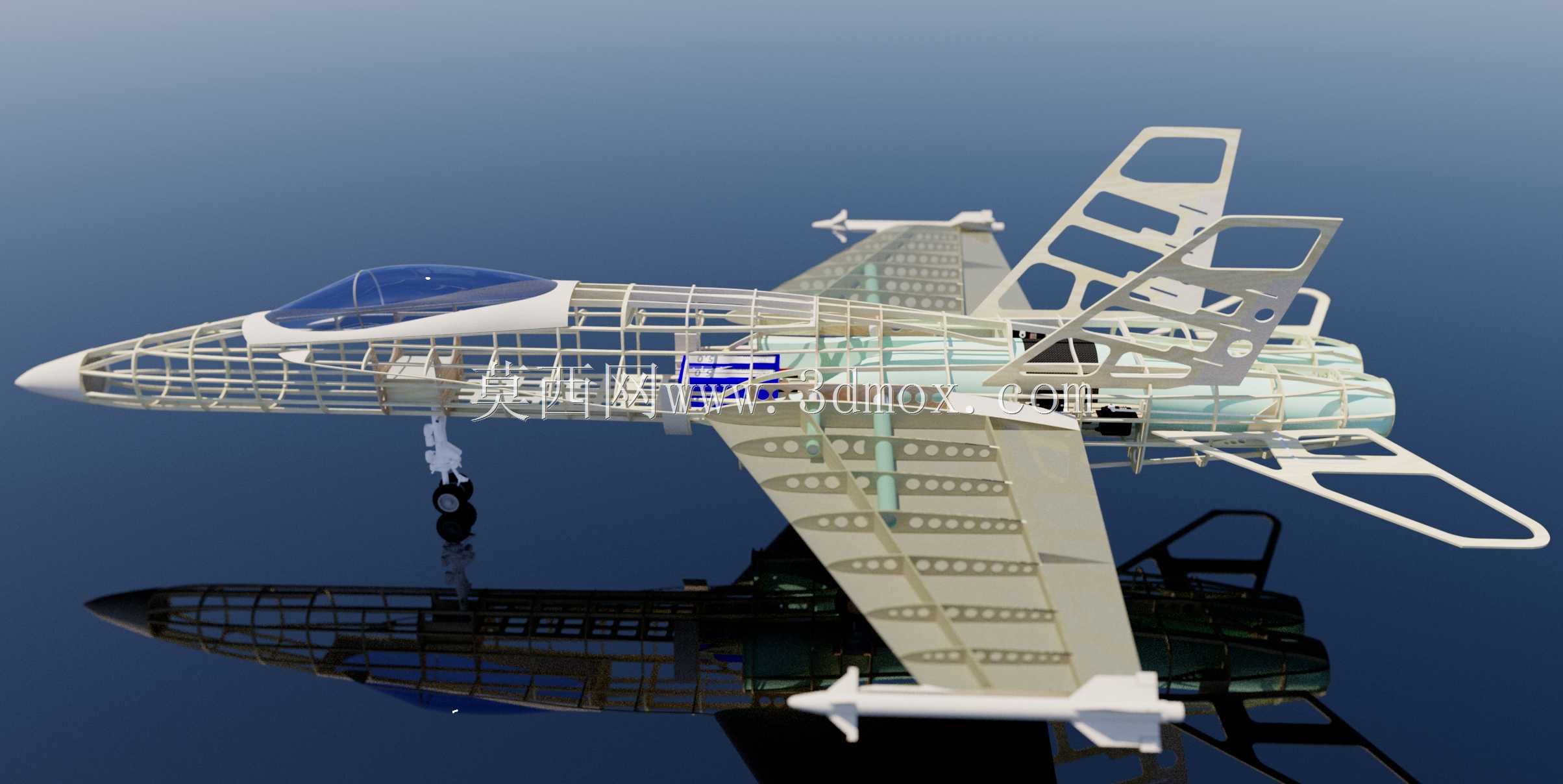

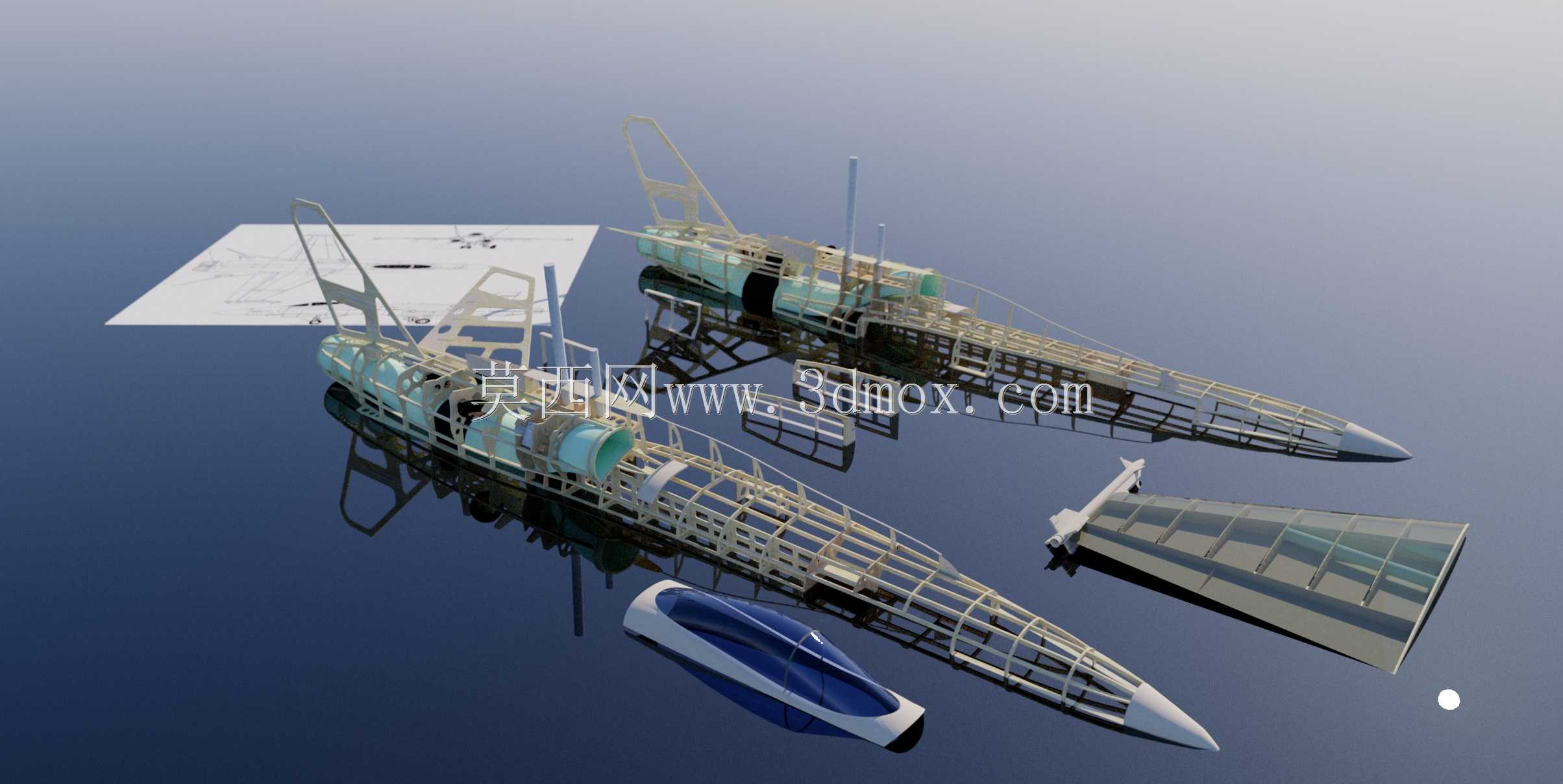

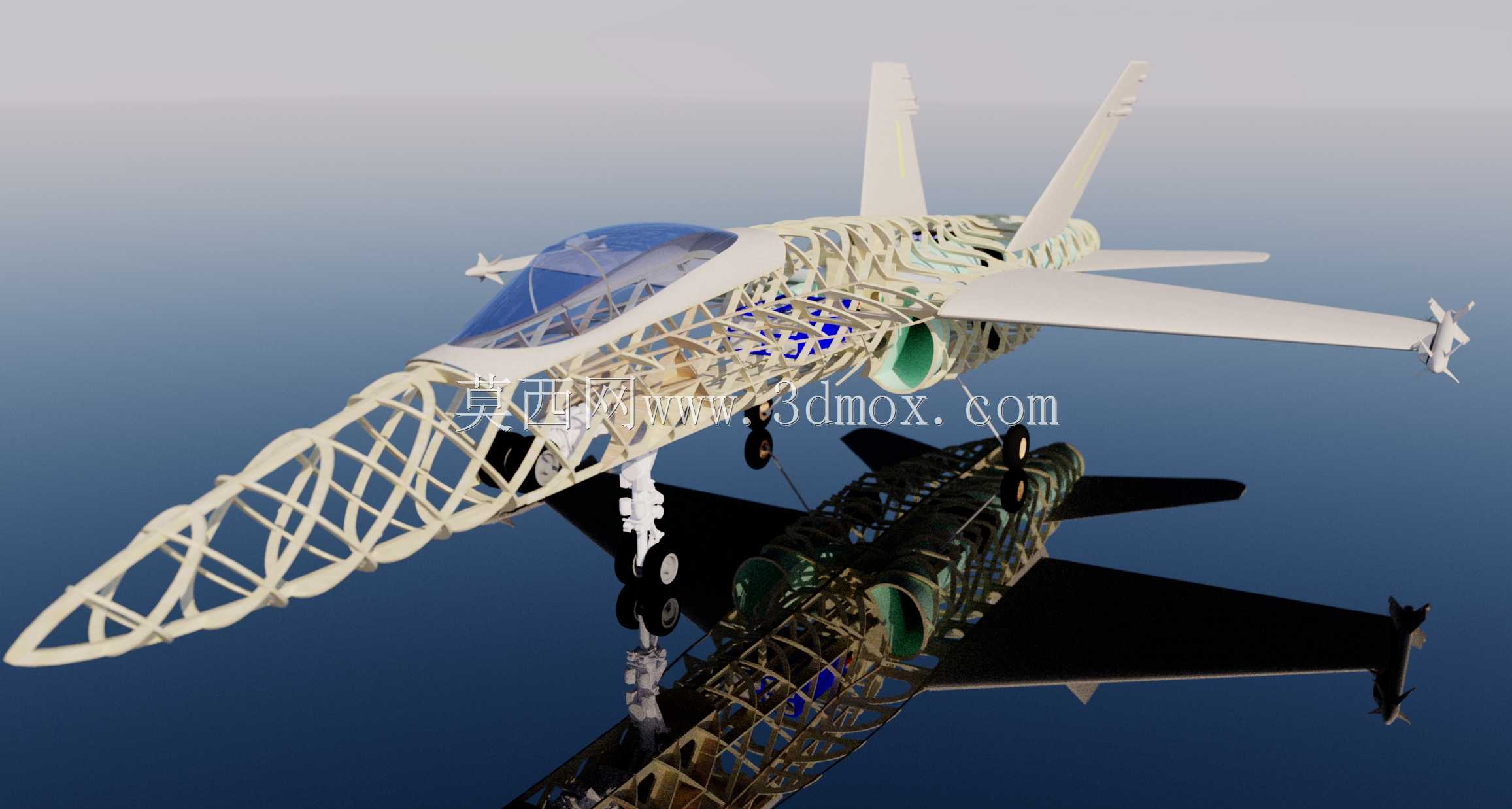

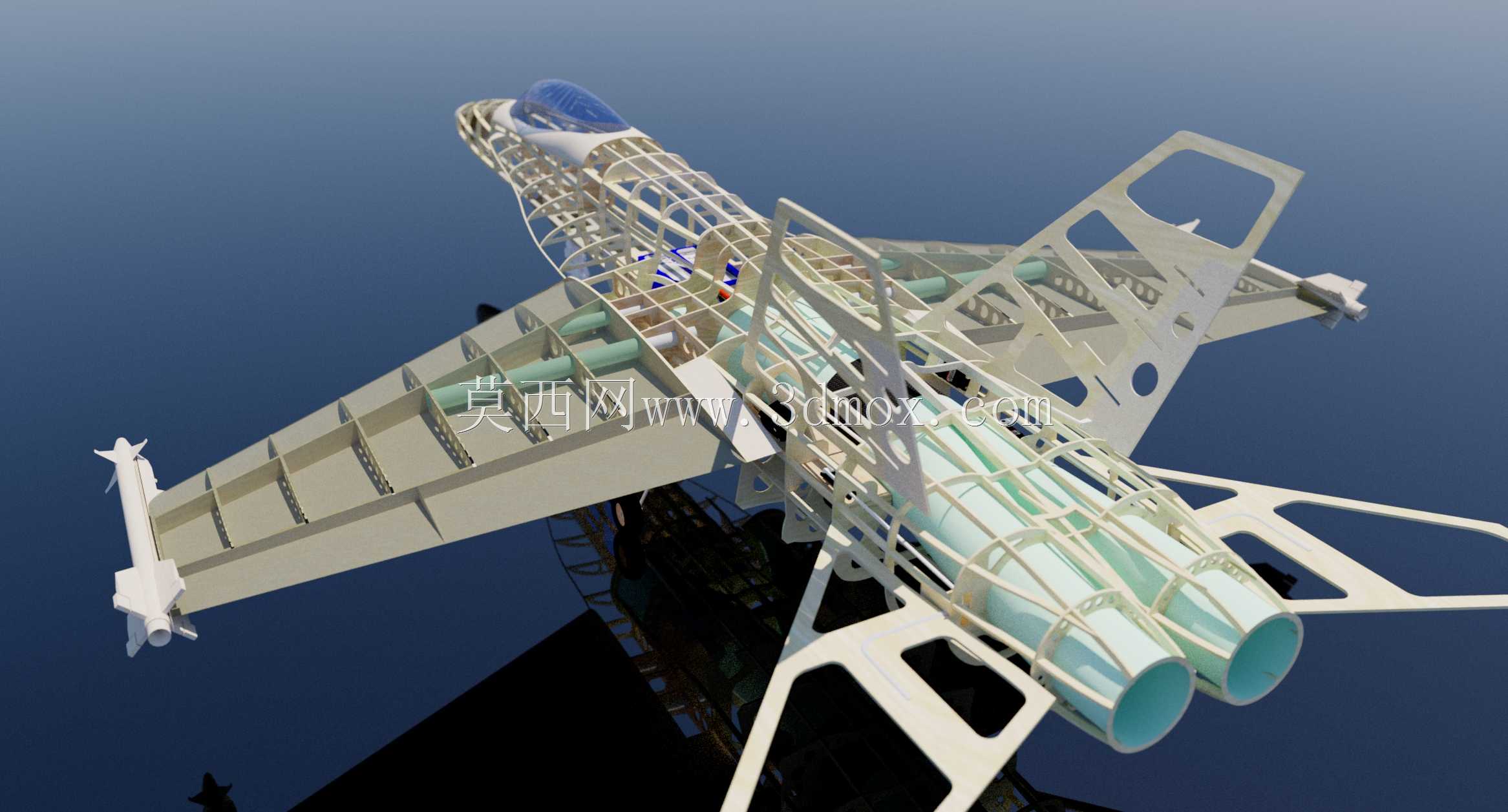

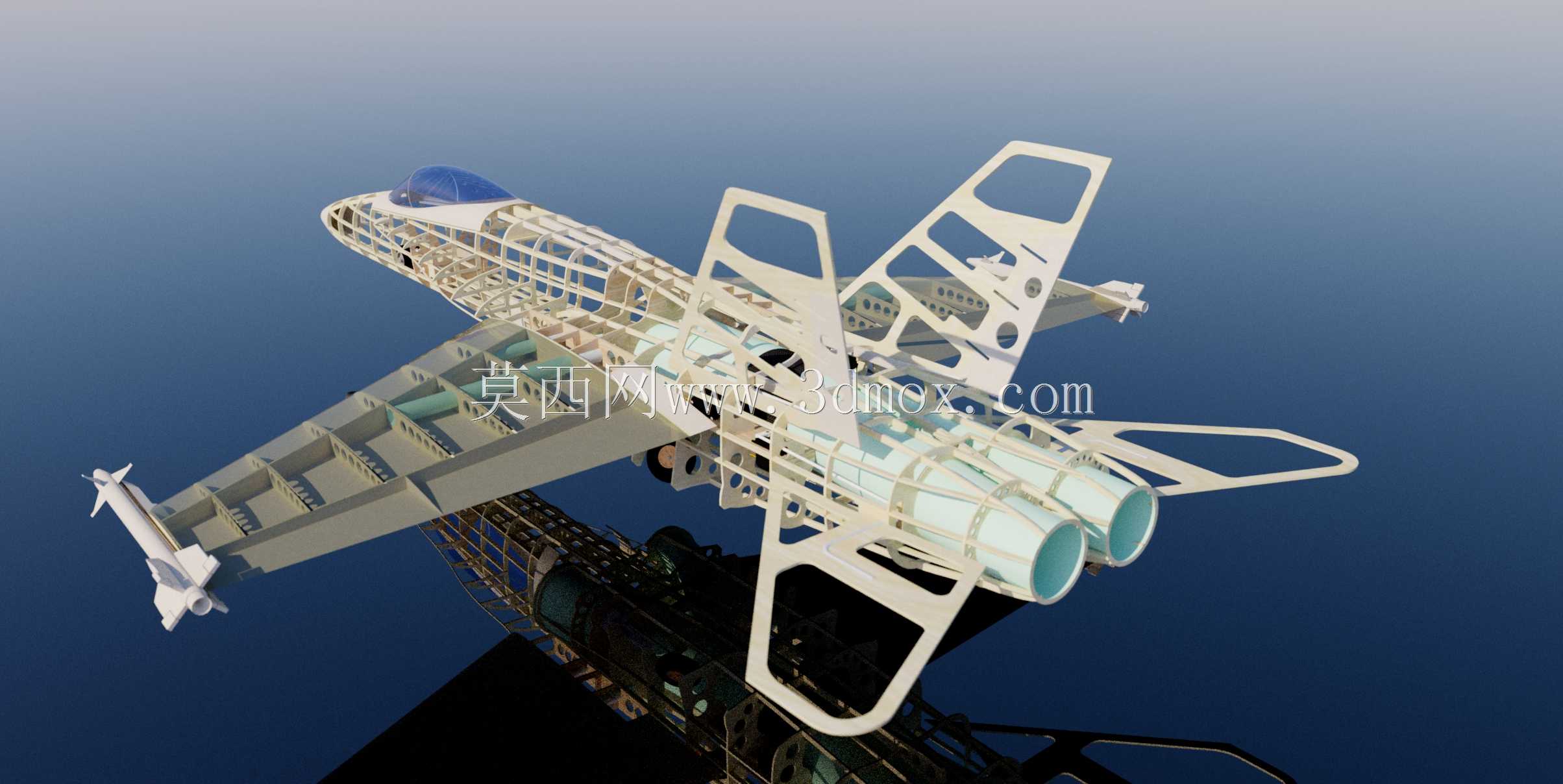

涵道动力F-18C大黄蜂航模骨架结构设计

该套结构设计面向大比例涵道动力航模飞行场景，适配航模爱好者的特技飞行、像真机复刻展示需求，可作为航模制作过程中的结构参考框架，支撑整机从零件切割到总装调试的全流程搭建，既能够满足户外航模飞行的结构强度要求，也可作为航空科普教学的具象化展示载体，帮助学习者理解喷气式战斗机的机身承力逻辑与布局特点。整套结构围绕120mm口径涵道动力单元设计，整机长度控制在2100mm，适配8.5-9kg区间的起飞重量，在结构设计阶段充分考量了航模飞行过程中的受力特征：机身主承力框架采用对角线排布的桁条结构，替代传统直列排布的骨架形式，在不额外增加结构重量的前提下，大幅提升机身的抗扭刚度，能够承受特技飞行过程中产生的大过载载荷，避免高速机动时机身出现形变影响飞行姿态。机头部分采用渐变收窄的流线型骨架轮廓，精准匹配真机的气动外形，预留了透明座舱罩的安装卡位，可直接适配对应尺寸的航模座舱配件；机翼部分的骨架兼顾翼型精度与安装便利性，主翼梁与机身框架采用快拆式对接结构，方便运输过程中的拆解收纳，同时预留了舵机安装位、起落架固定孔位，无需二次打孔即可完成舵面传动系统、收放起落架的装配；尾翼部分的垂尾、平尾骨架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低尾部重量，帮助整机调整重心至合理区间，提升飞行操控的稳定性。设计过程中充分考虑了激光切割加工的工艺特性，所有骨架零件的拼接卡口均采用标准化公差设计，切割完成后无需额外打磨即可完成卡接定位，降低组装难度；机身内部预留了涵道动力组、电池、电调、接收机等航电设备的安装空间，走线槽沿机身桁条排布，既能够规整内部线路避免飞行过程中线路晃动干扰舵机运作，也能减少线路外露带来的气动阻力。起落架安装位置做了局部加强处理，能够承受降落过程中的冲击载荷，避免重着陆时骨架出现断裂损坏；整机的对角线结构设计经过前期测试验证，相比传统直骨架结构，抗扭性能提升近四成，同时结构重量降低约15%，能够有效提升航模的推重比，优化飞行表现，后续可基于该套骨架完成蒙皮覆盖、表面涂装等工序，最终完成整架像真航模的制作。
