小外形晶体管SOT23封装结构设计

SOT23作为表面贴装类小外形半导体封装，是当下高密度电子组装场景中应用极为广泛的封装形式，常见于消费电子、工业控制板卡、汽车电子模块、便携数码设备的PCB板上，主要承载小功率晶体管、电压比较器、信号二极管、小功率逻辑集成电路等元器件，能够在有限的板卡空间内实现信号处理、电压切换、电路保护、逻辑运算等核心功能，适配波峰焊、回流焊等主流SMT贴片工艺，是表面贴装生产线中最常见的半导体封装形态之一。

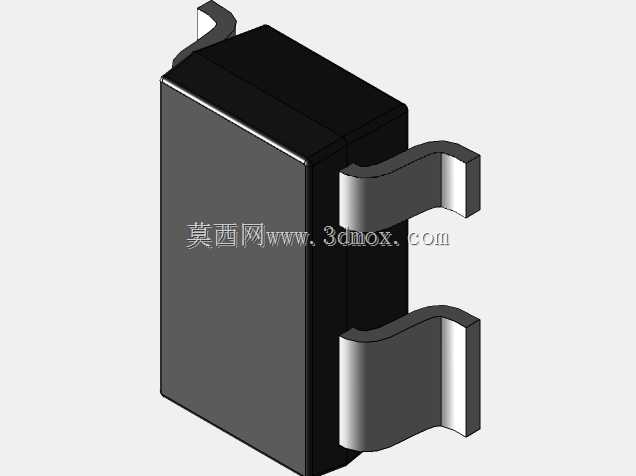

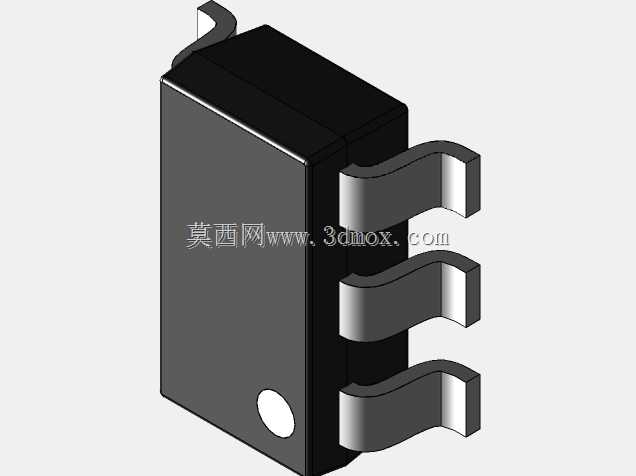

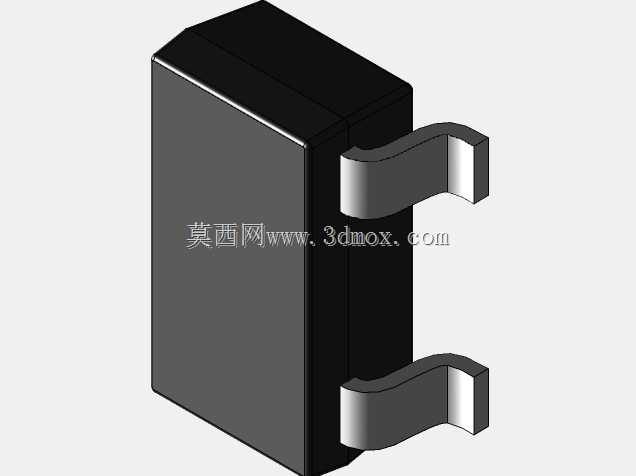

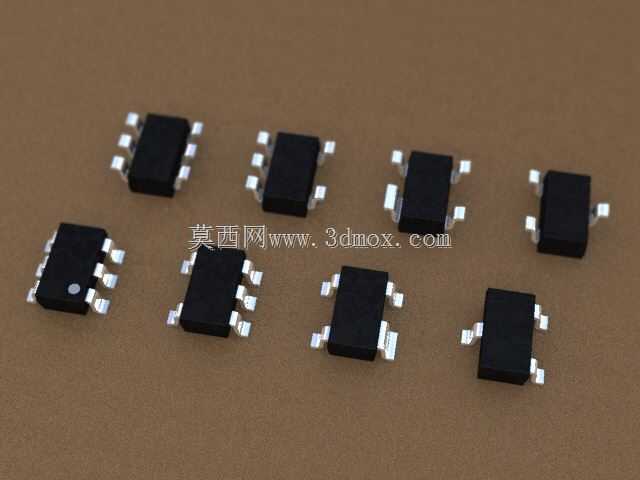

从设计思路来看，该系列封装围绕高密度贴装需求开发，覆盖3引脚、4引脚、5引脚、6引脚等不同引脚版本，可适配不同引脚数量的小功率半导体器件，封装主体采用黑色环氧塑封材质，具备良好的绝缘性能与机械强度，能够在常规工业温域范围内保护内部半导体晶圆不受潮、不受机械外力损伤，同时隔绝外界粉尘、腐蚀性气体对芯片的侵蚀。引脚采用翼形小尺寸鸥翼设计，引脚表面做镀锡处理，能够在回流焊过程中与PCB焊盘形成可靠的合金焊点，既保证焊接后的电气连接可靠性，也能在一定程度上缓冲PCB板形变带来的机械应力，降低焊点开裂的风险。

从安装边界与尺寸设计来看，SOT23封装的本体尺寸控制在极小范围内，常规3引脚版本本体长度约3mm、宽度约1.4mm，引脚间距仅0.95mm，6引脚版本本体宽度略有增加但整体尺寸依然远小于传统直插封装，能够大幅压缩板卡占用空间，适配高密度布板需求。设计过程中严格遵循行业通用的封装尺寸规范，引脚共面度控制在贴片工艺允许的公差范围内，避免出现虚焊、立碑等贴片不良问题；封装本体的边角做微小圆弧过渡，避免塑封过程中出现应力集中导致本体开裂，同时也适配吸嘴拾取的贴装需求，本体上表面平整，能够适配SMT贴片机的标准吸嘴，保证高速贴装过程中的拾取稳定性。不同引脚数的版本在引脚排布上做了防呆设计，通过引脚长度差异、本体标记点区分引脚方向，避免生产过程中出现器件贴装反向的问题，提升组装良率。该封装的散热设计依托引脚与PCB焊盘的连接实现，工作时器件产生的热量可通过金属引脚快速传导到PCB的铜箔上，满足小功率器件的散热需求，无需额外加装散热结构即可在额定功率下长期稳定工作。
