可调式油罐筒体焊接滚轮承载架

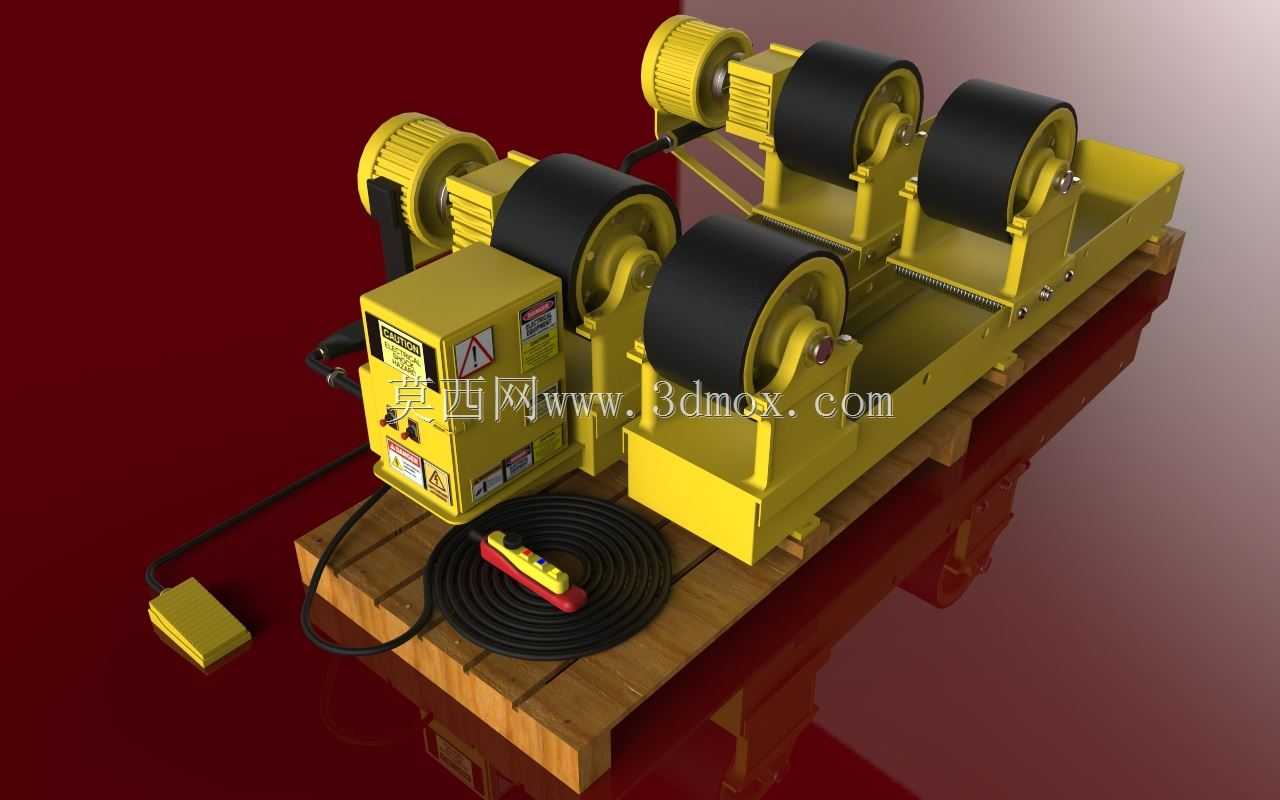

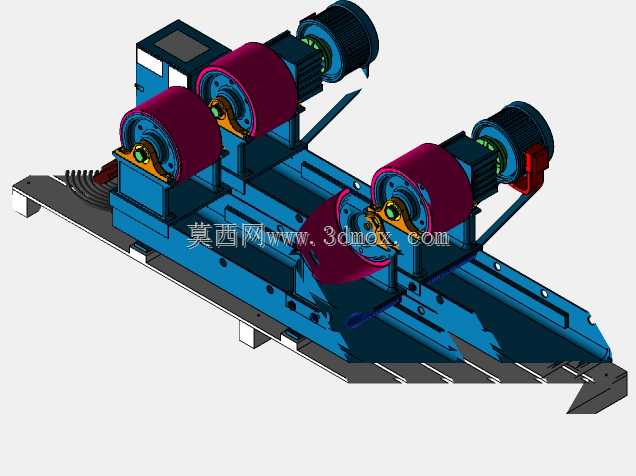

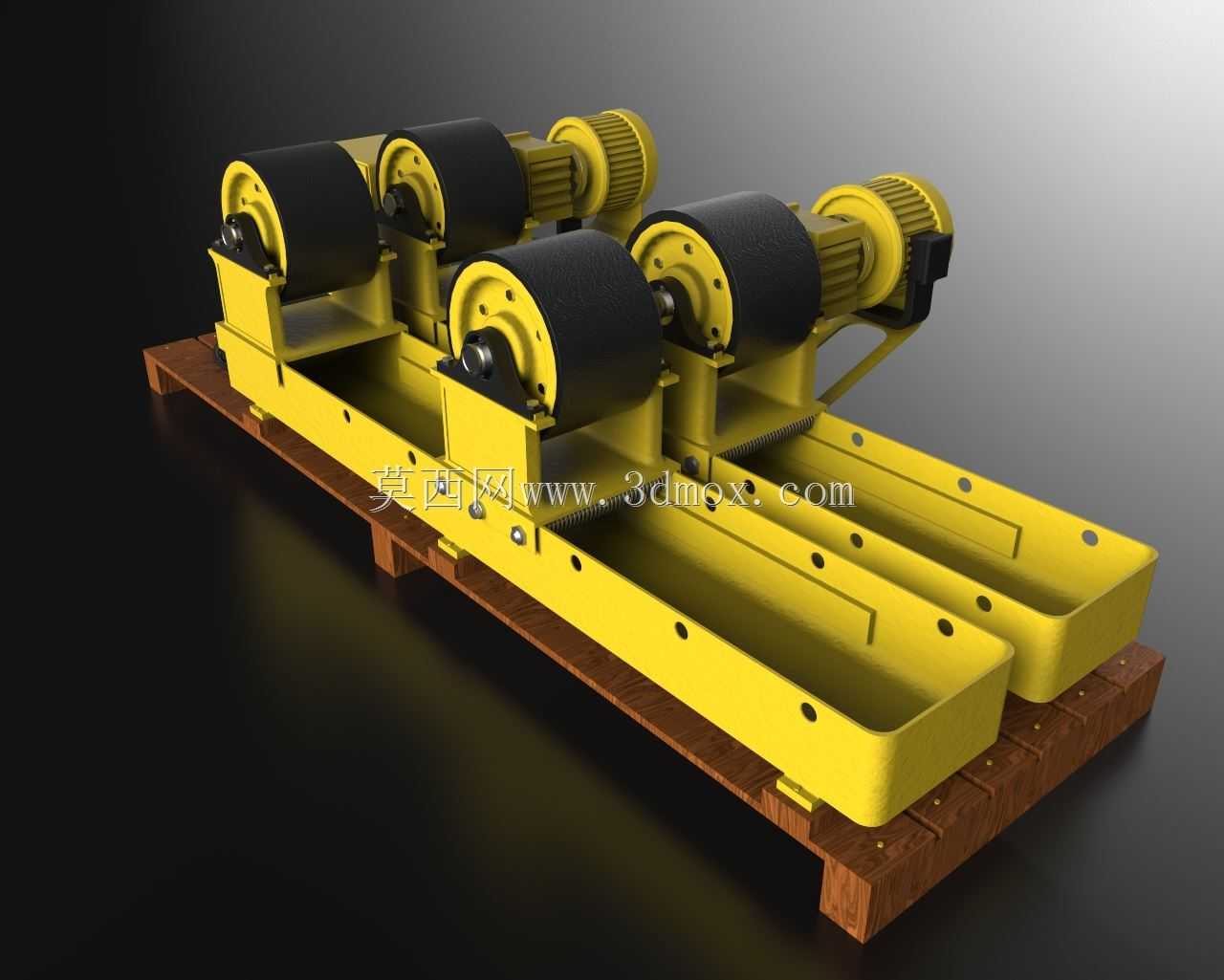

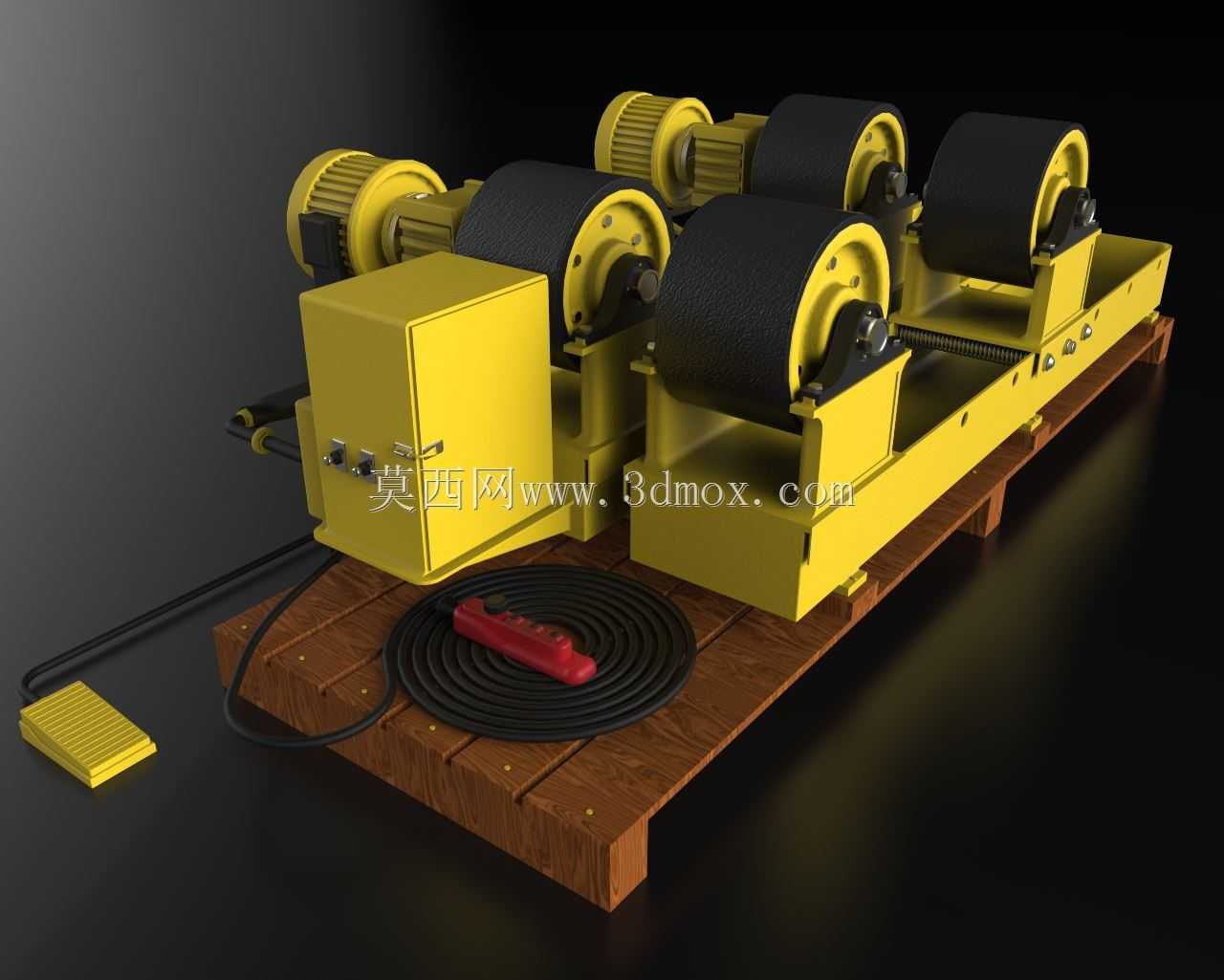

该套滚轮承载装置主要面向压力容器、管道预制、大型筒体类工件的焊接、堆焊、打磨、组对等生产场景，是重型筒体加工环节里不可或缺的辅助承载设备，能够替代传统固定鞍座，实现工件的平稳回转，大幅降低大重量筒体转动时的人力投入与作业风险。整套设备采用双组驱动滚轮架搭配双组从动滚轮架的布局形式，可根据待加工筒体的直径、长度灵活调整两组架体的间距，适配不同规格的圆柱类工件承载需求。设备的核心承载部件为外覆高耐磨橡胶层的钢制滚轮，橡胶层可有效增大与工件表面的摩擦力，避免驱动时出现打滑问题，同时能缓冲工件转动时的径向跳动，减少金属硬接触对工件表面造成的压痕、划伤，尤其适合薄壁筒体、防腐层罐体的加工作业。驱动端采用减速电机直连滚轮轴的传动结构，传动链路短、扭矩传递效率高，可实现平稳的低转速输出，匹配焊接作业时需要的匀速回转要求，转速调节范围覆盖常规焊接、打磨的作业速度区间，操作人员可通过外接的脚踏控制装置随时启停设备、调整转动状态，适配不同工位的操作习惯。整套设备的底座采用整体焊接钢结构件，经过时效处理消除焊接内应力，长期承载重型工件也不会出现结构变形，架体上预留了多组调节安装位，可通过螺栓固定调整滚轮组的跨距，适配不同直径的筒体支撑需求，安装时只需将设备固定在平整的硬化车间地面即可，无需额外制作复杂的安装基础，能够快速部署到不同的生产工位。电气控制箱集成在驱动端架体侧方，防护等级适配车间多尘、焊渣飞溅的作业环境，所有控制线路做了防烫、防磨损防护，外接的控制线缆预留足够长度，方便操作人员在合适的观察位置操控设备。设备的滚轮轴采用高强度合金结构钢加工，搭配密封型滚动轴承，长期重载运行下也能保持转动顺畅，减少日常维护的频次，滚轮的橡胶层采用模块化安装设计，出现磨损后可单独更换胶轮，无需整体更换滚轮组件，降低后期的运维成本。在实际生产中，该设备可配合自动焊接机、抛光设备使用，实现筒体环缝、纵缝的自动加工作业，相比人工转动工件的作业模式，不仅能将加工效率提升数倍，还能保证焊缝成型的均匀一致性，避免人工转动时出现的速度不均导致的焊接缺陷，同时大幅降低作业人员的劳动强度，减少重型工件吊装、转动过程中的安全隐患。
