四旋翼无人机机架结构三维设计

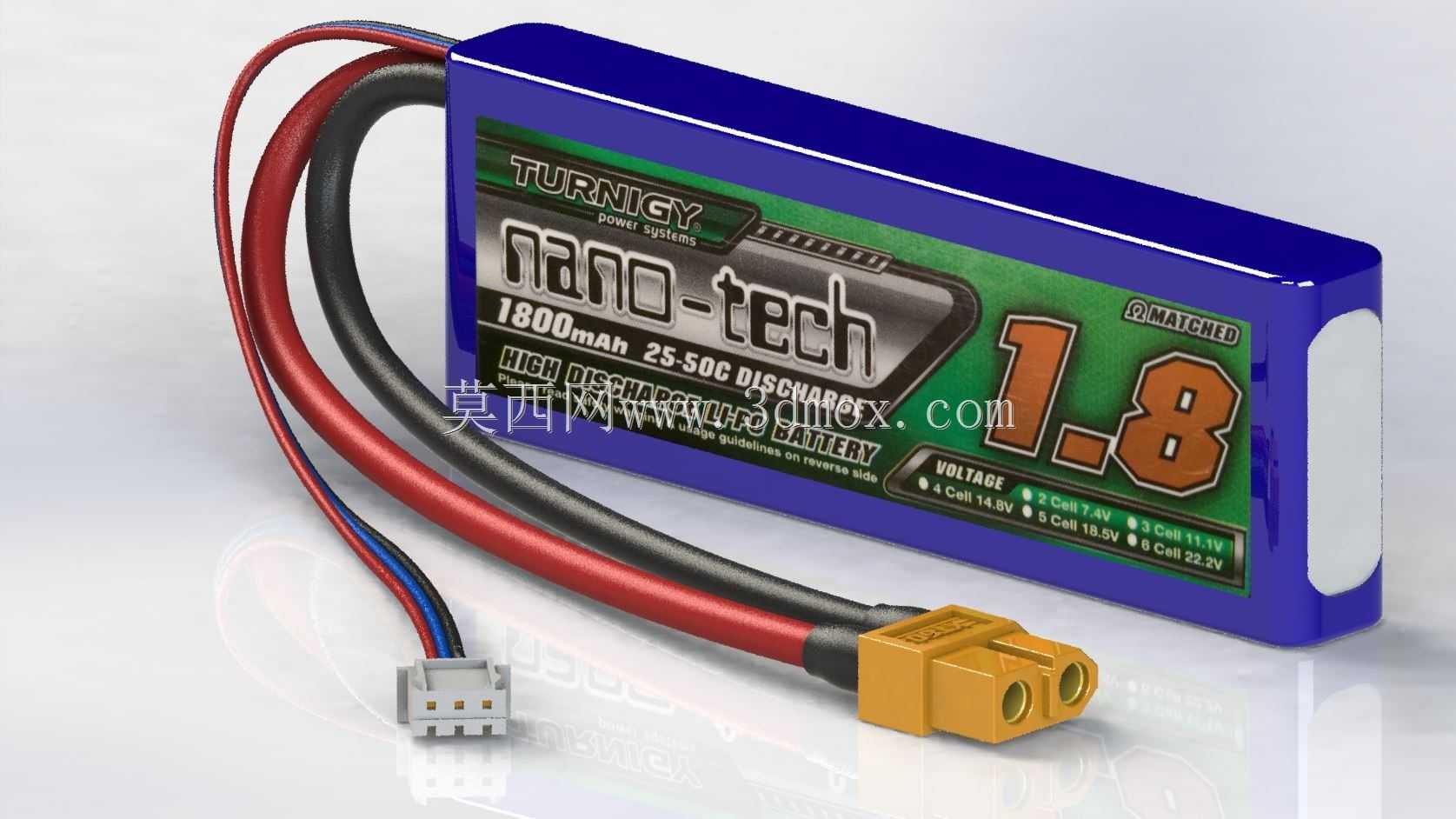

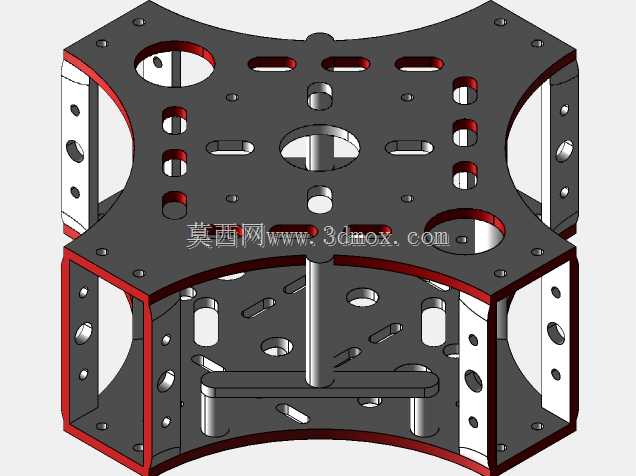

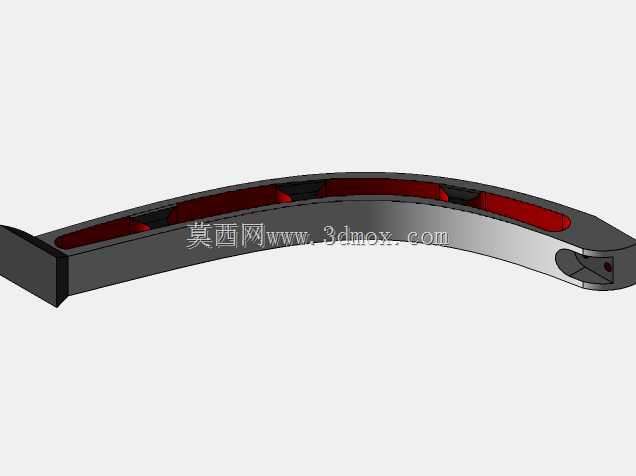

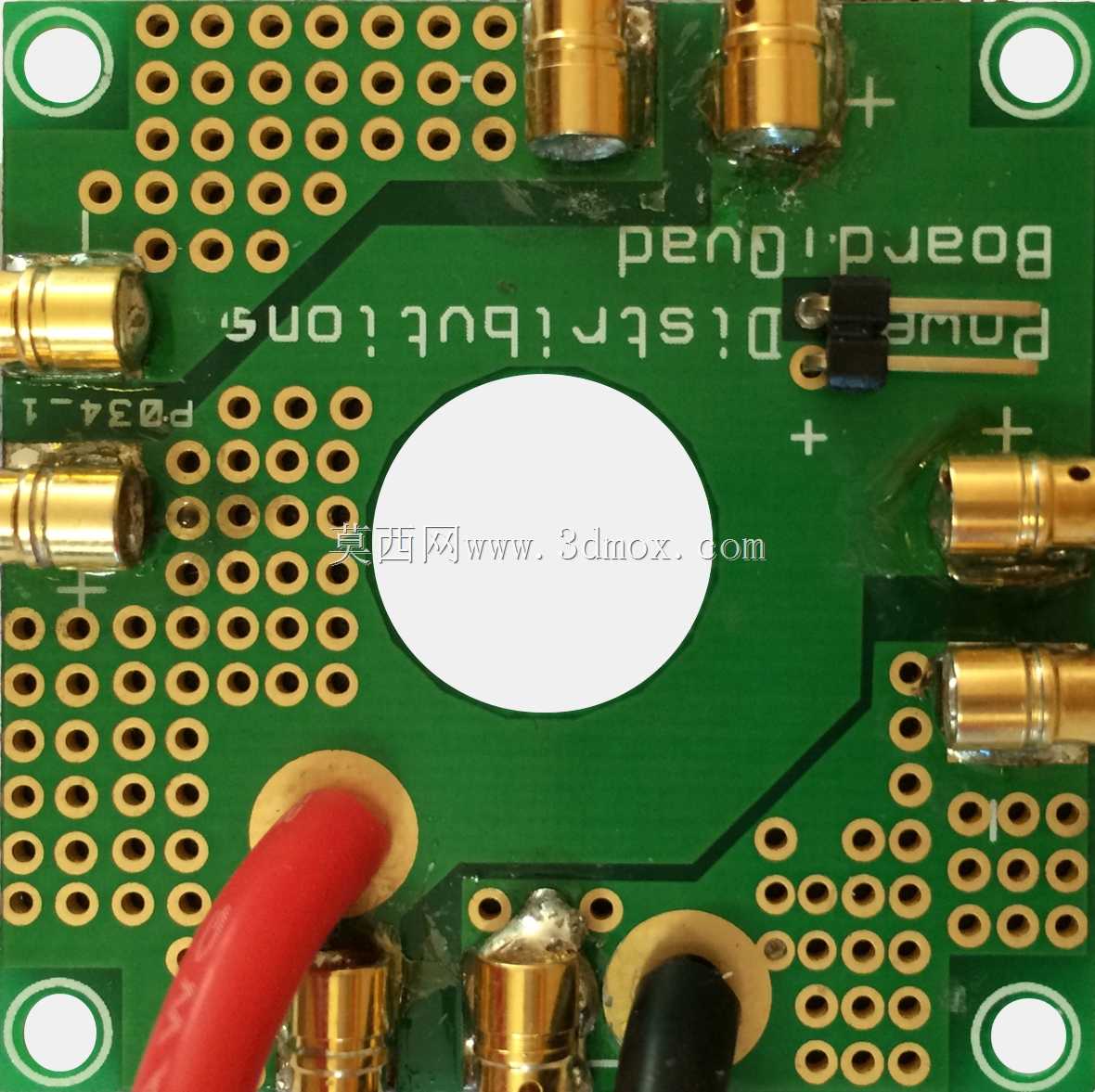

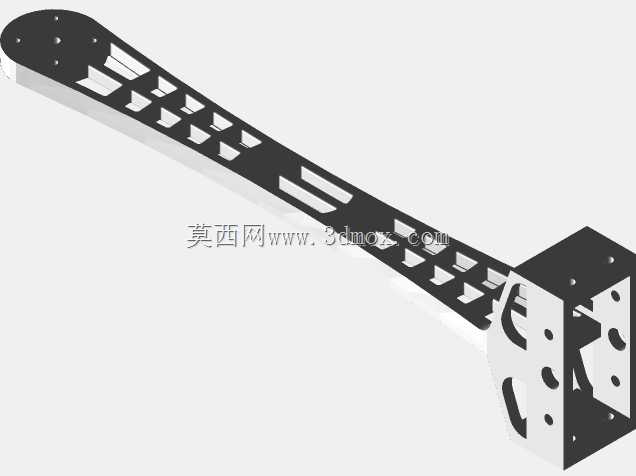

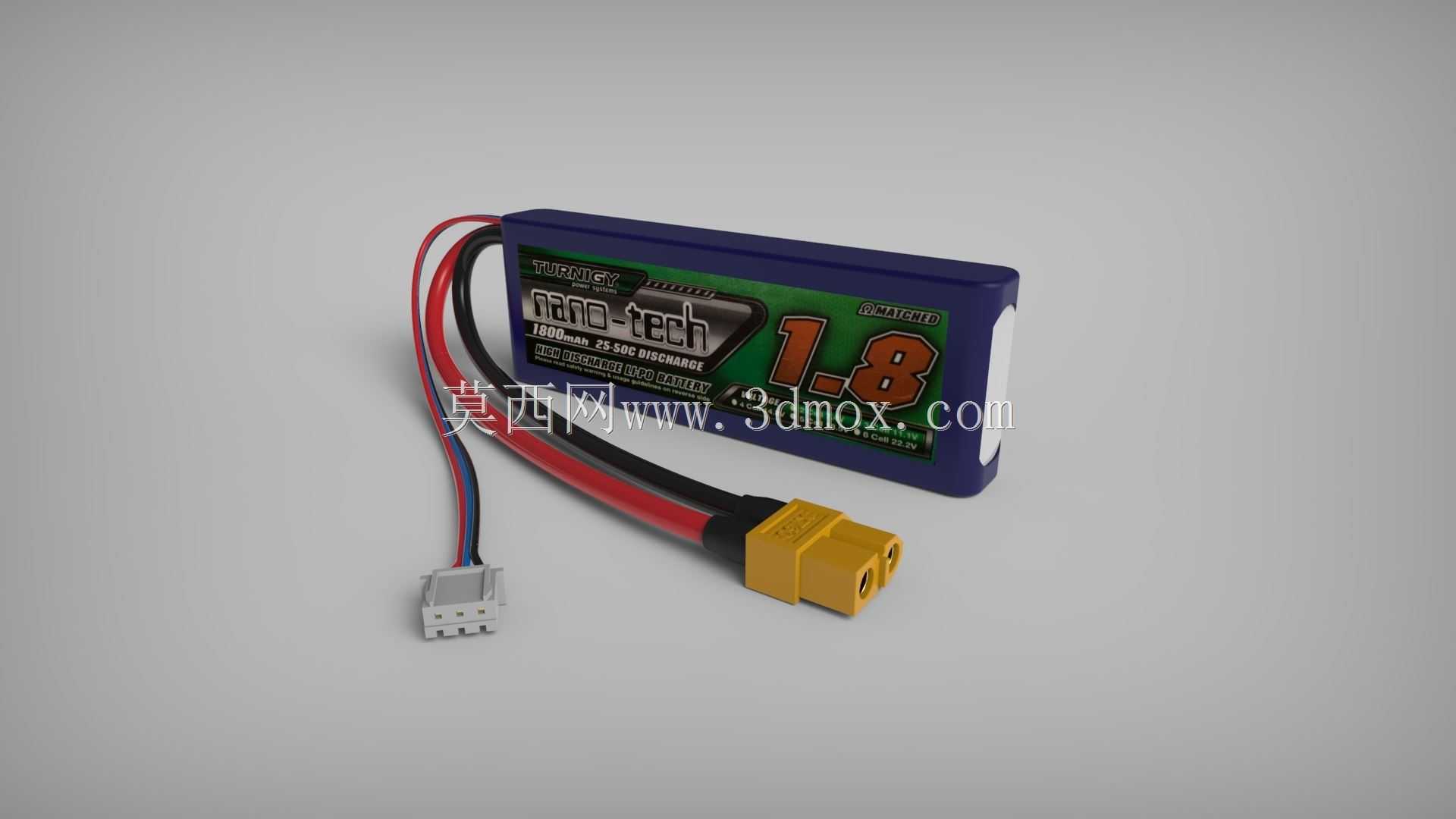

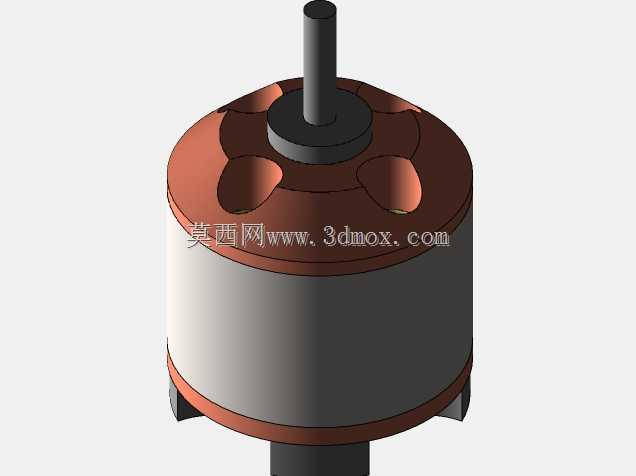

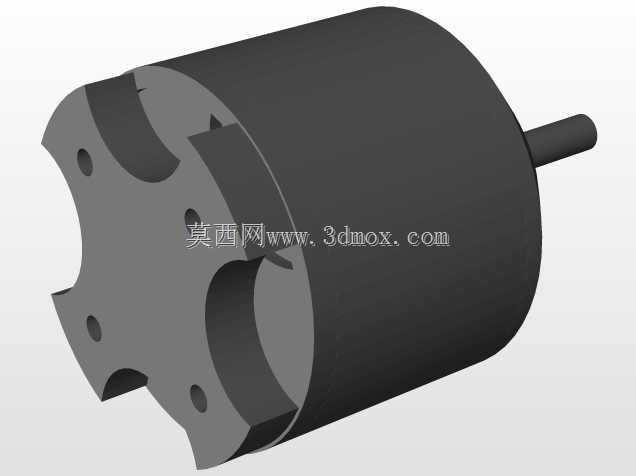

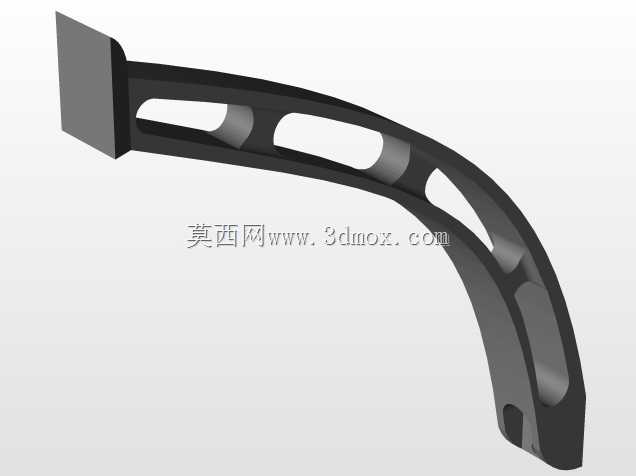

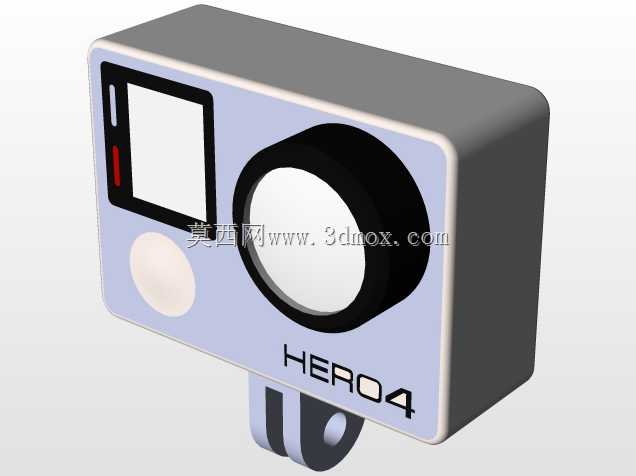

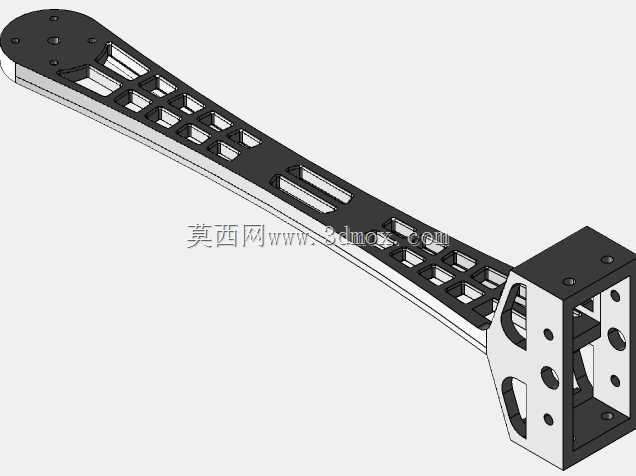

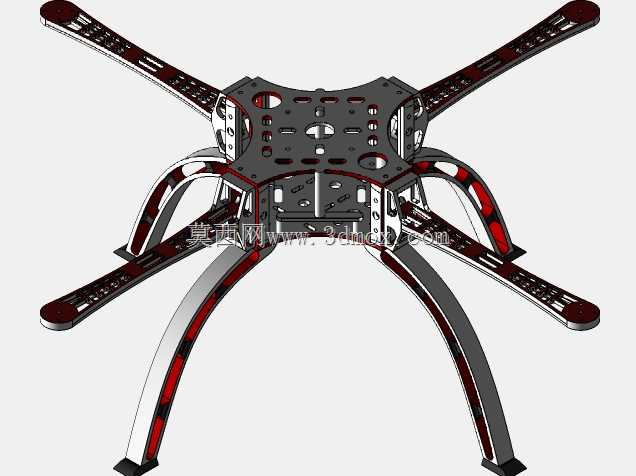

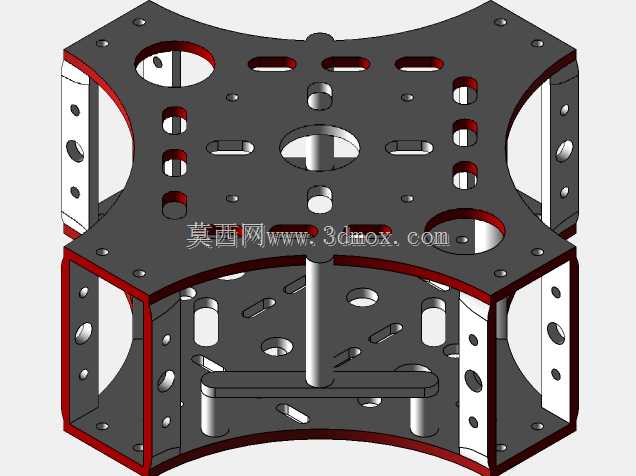

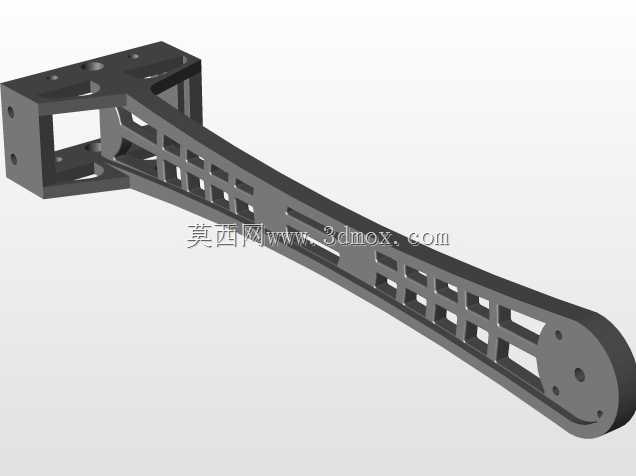

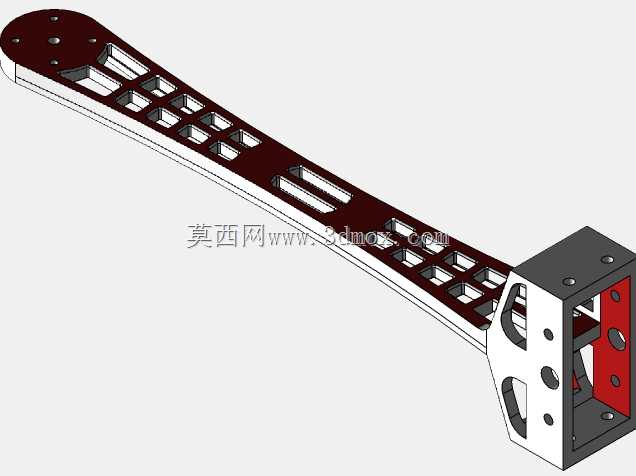

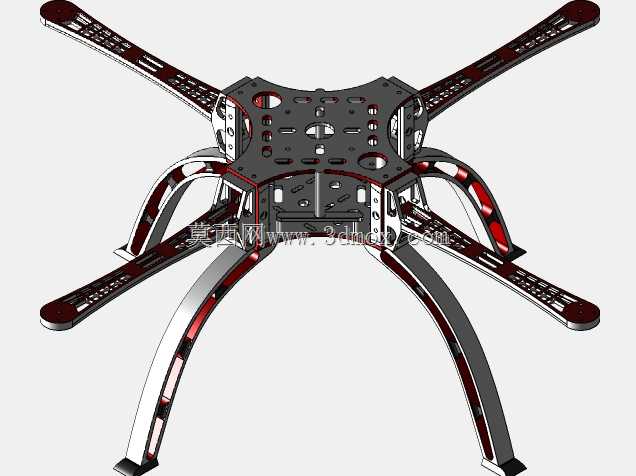

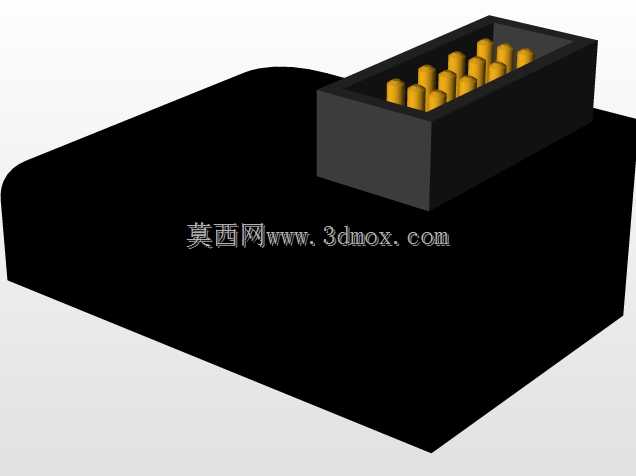

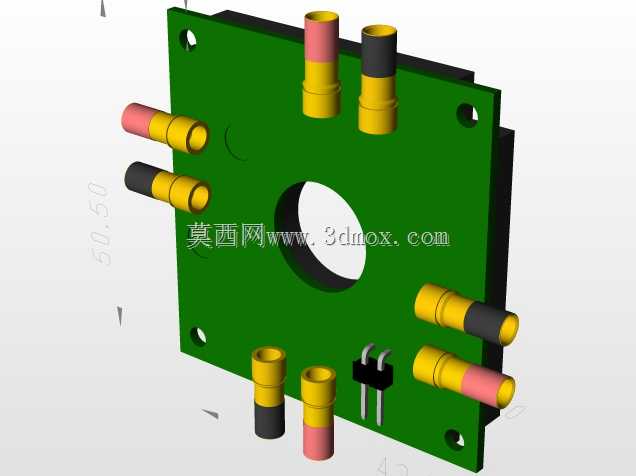

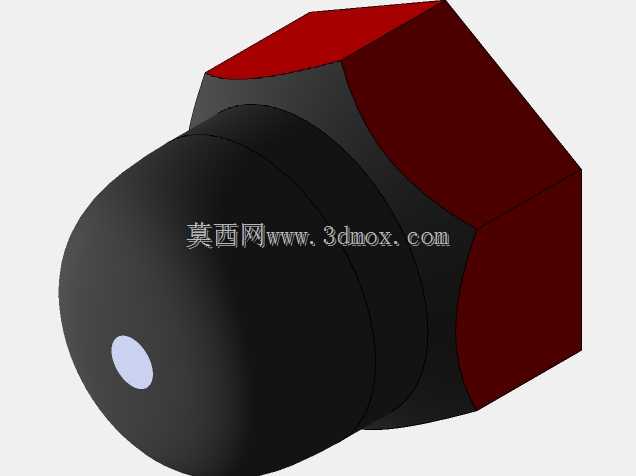

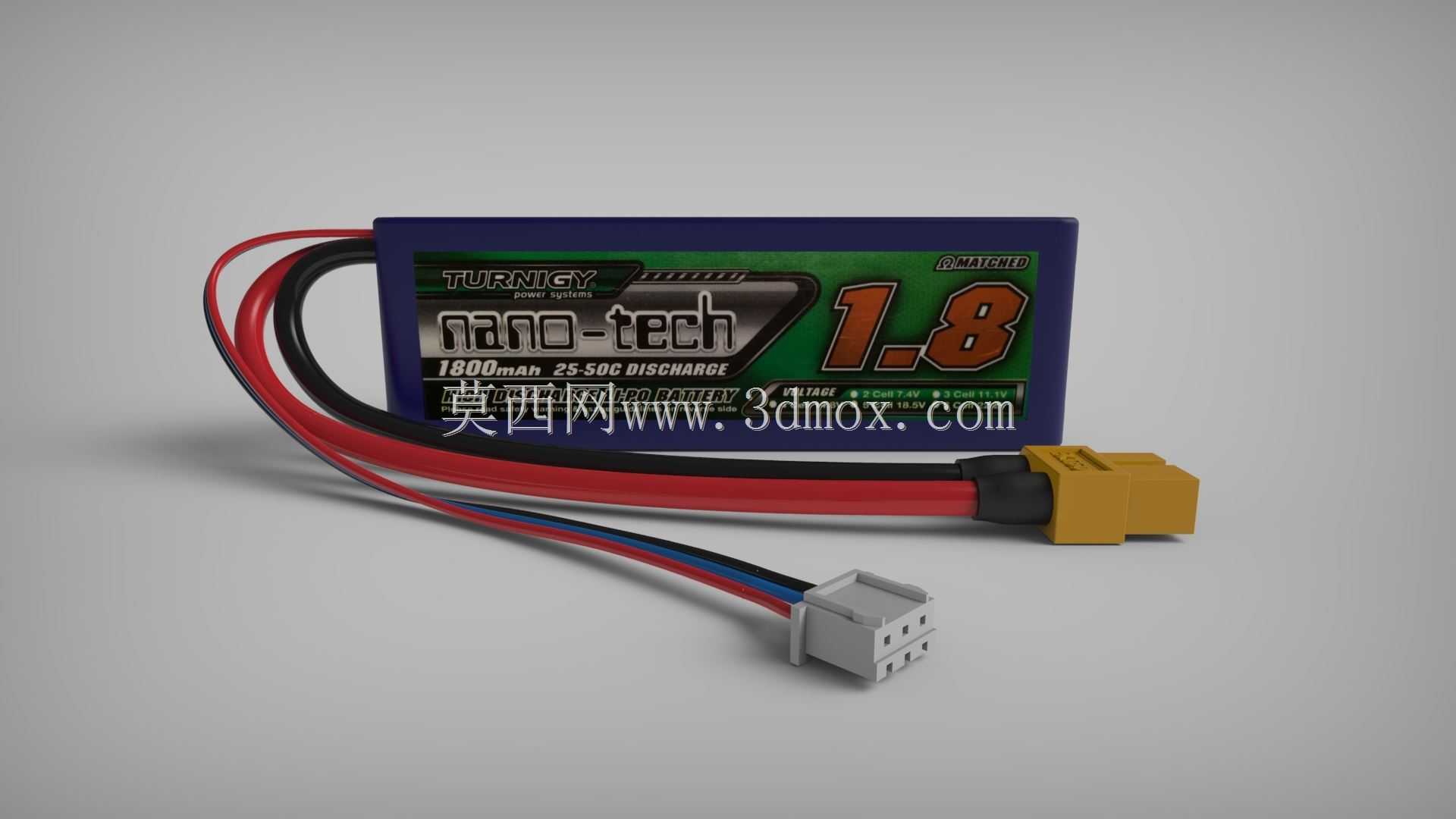

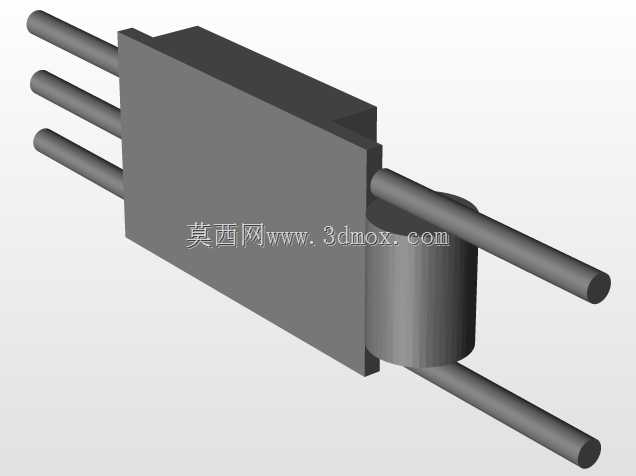

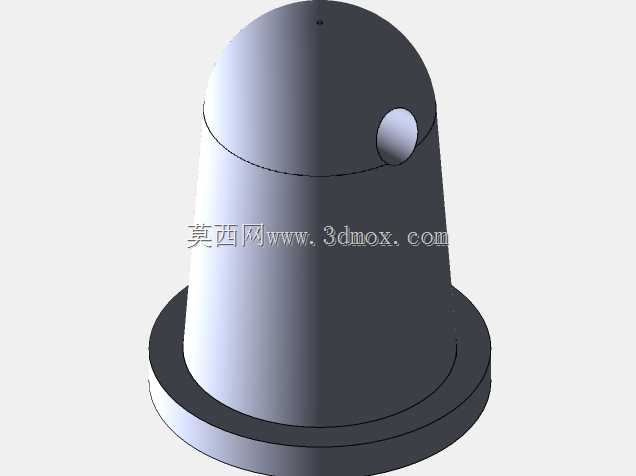

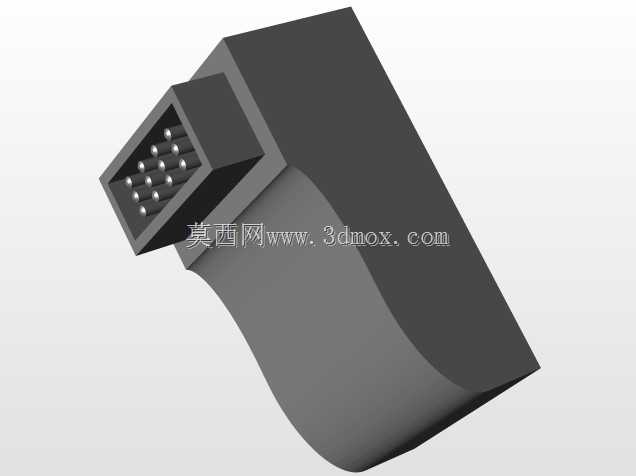

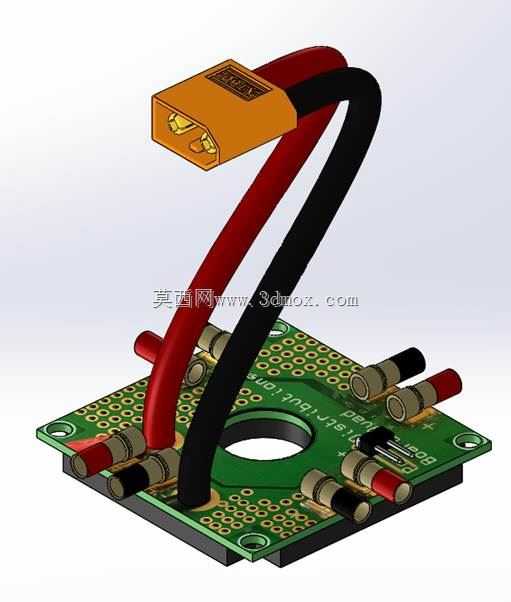

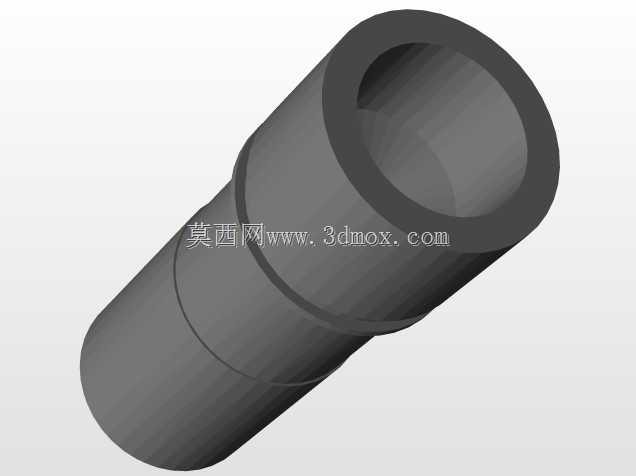

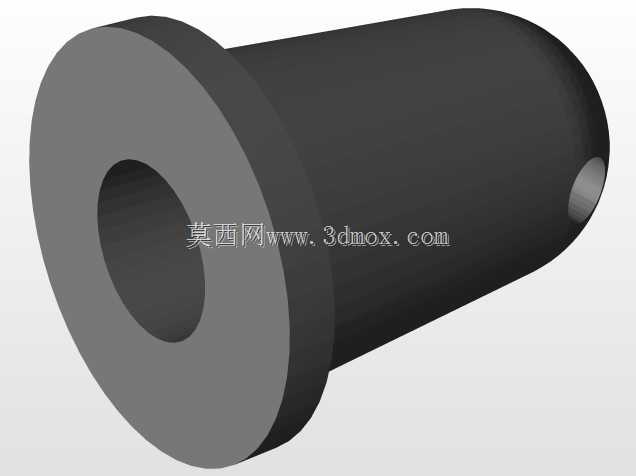

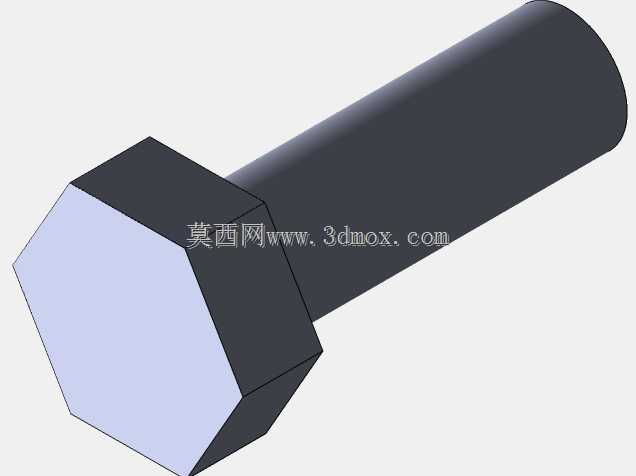

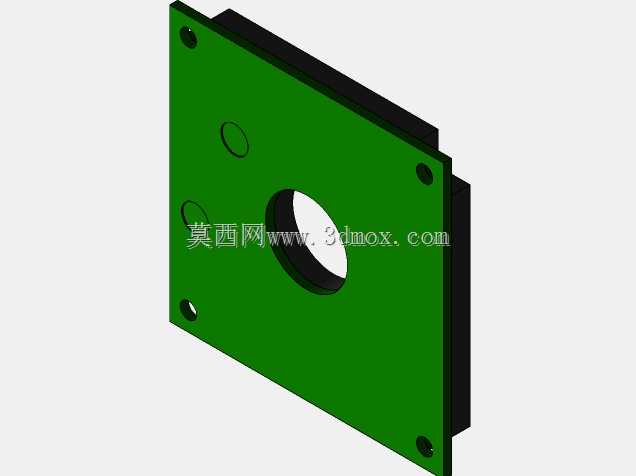

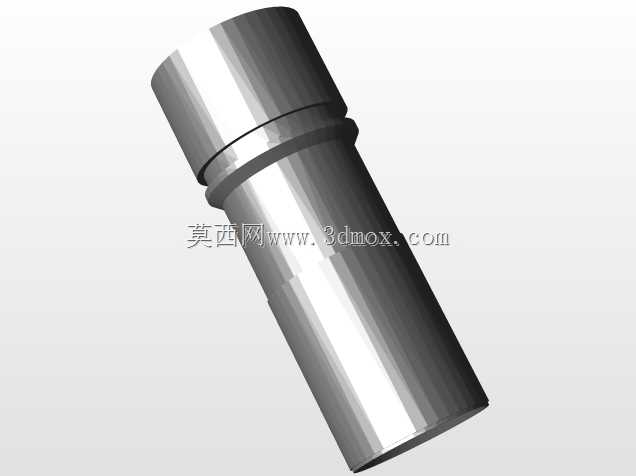

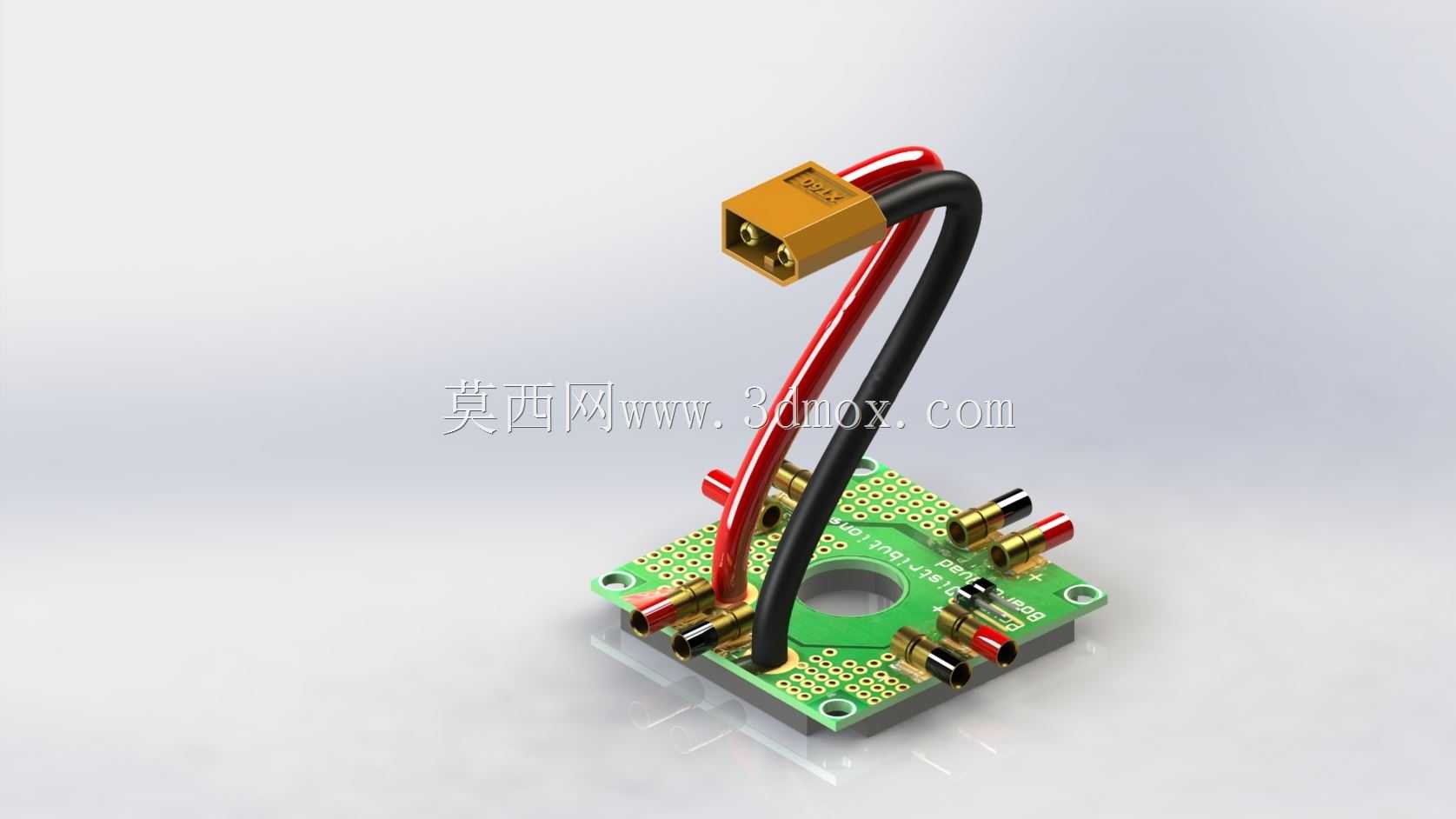

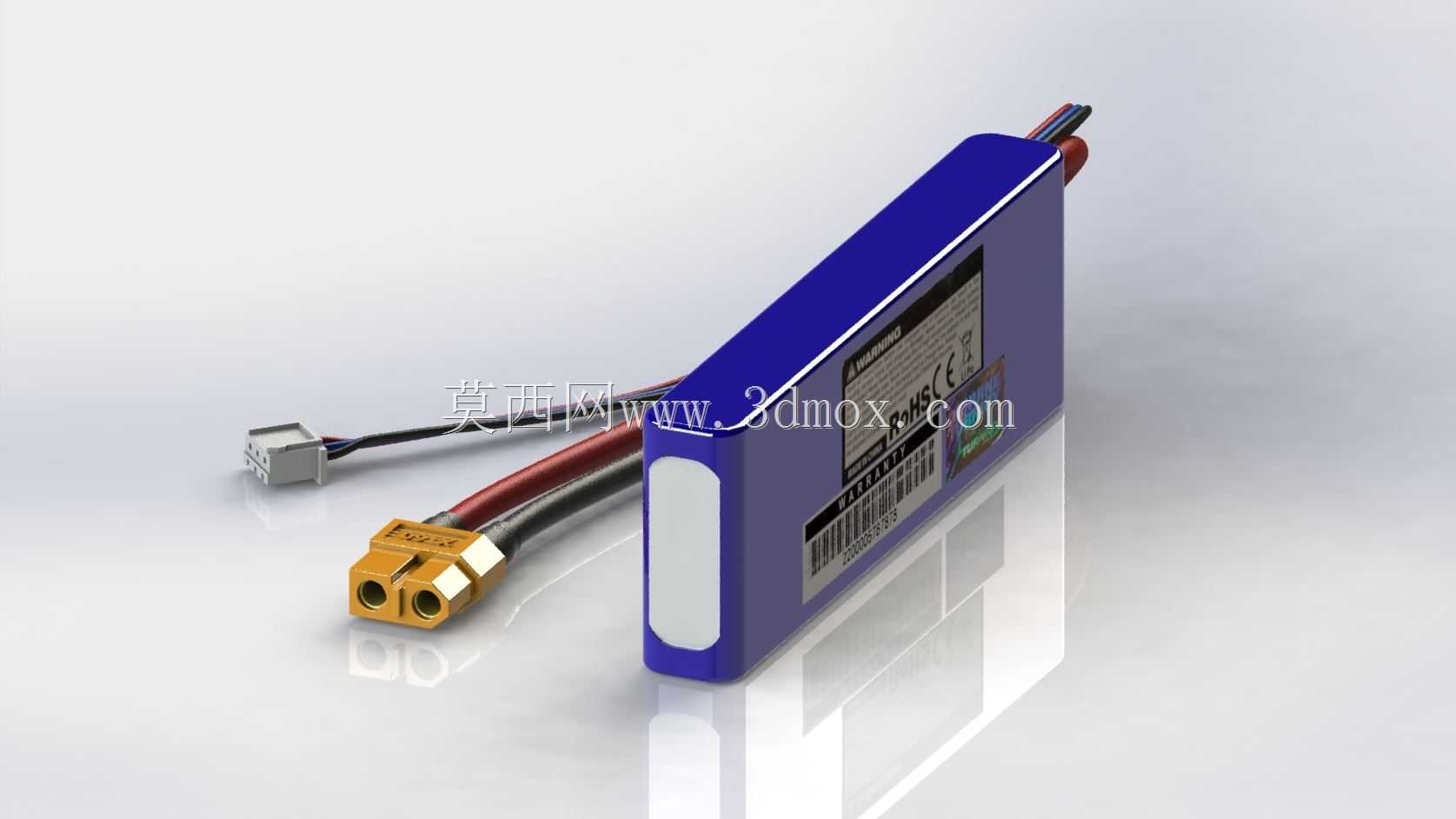

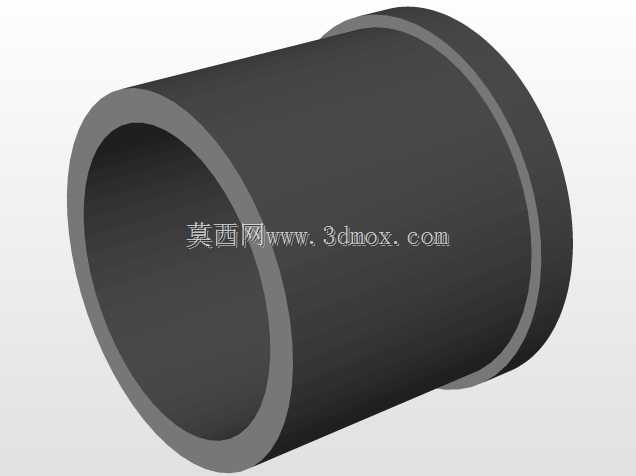

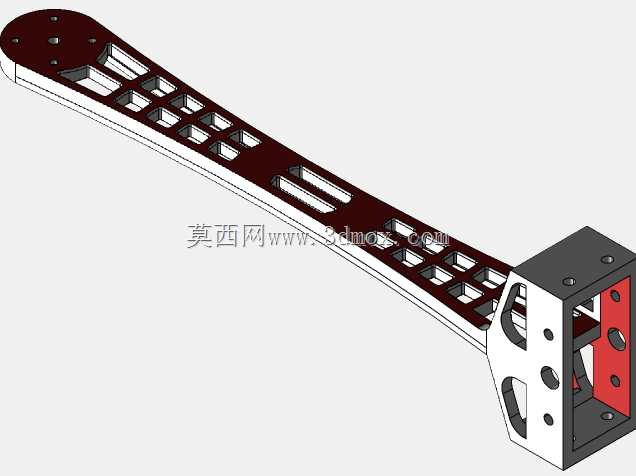

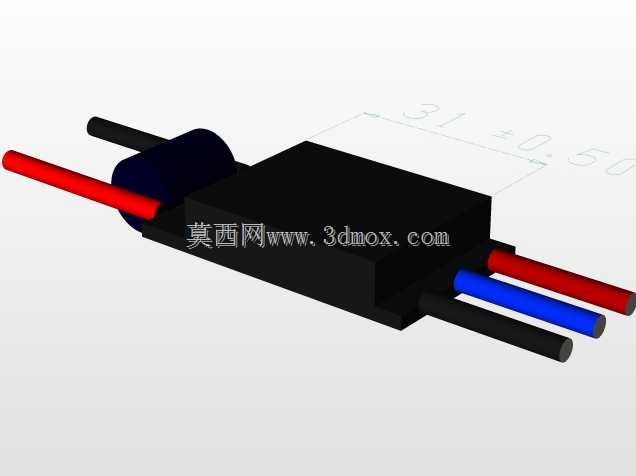

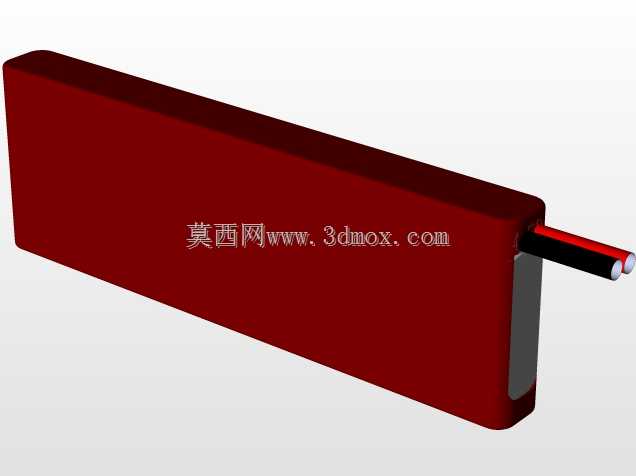

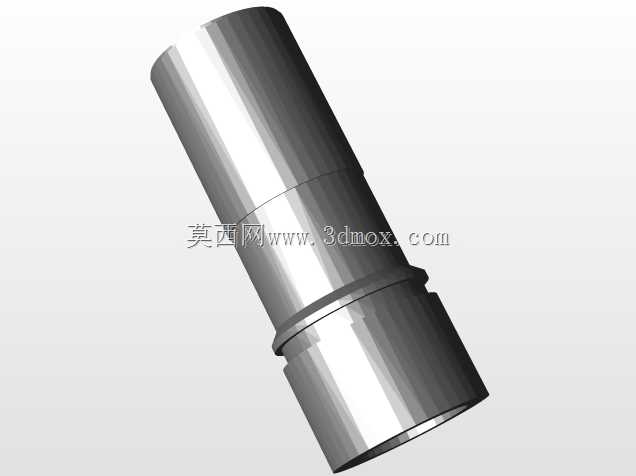

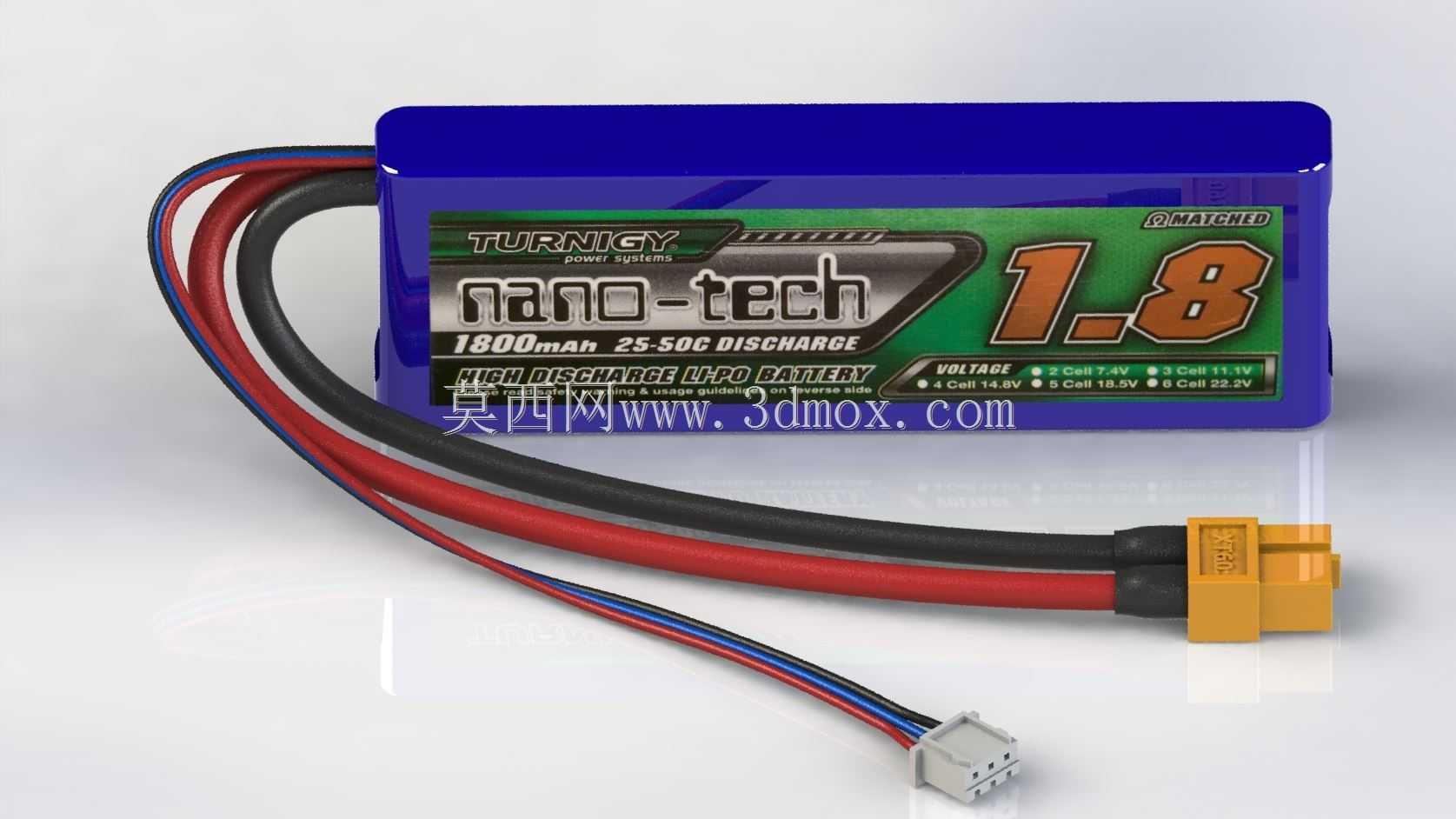

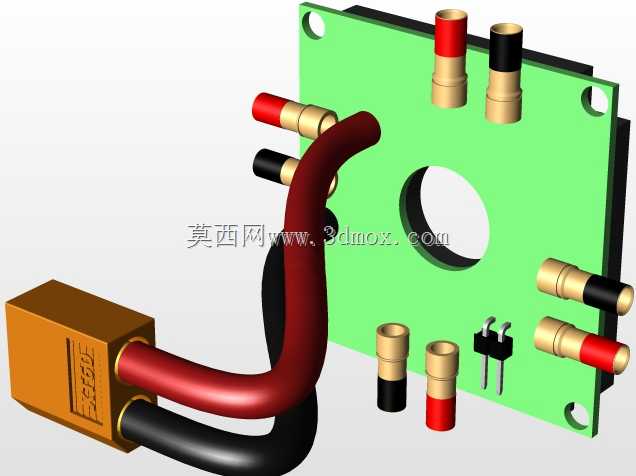

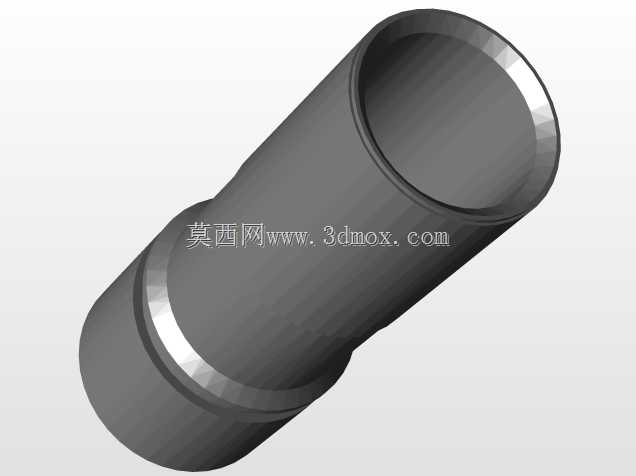

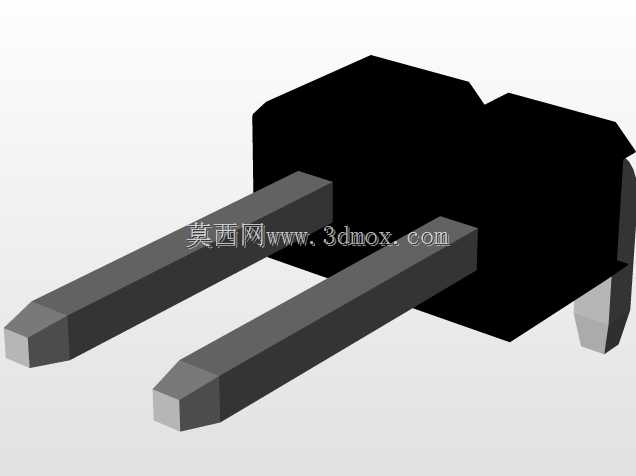

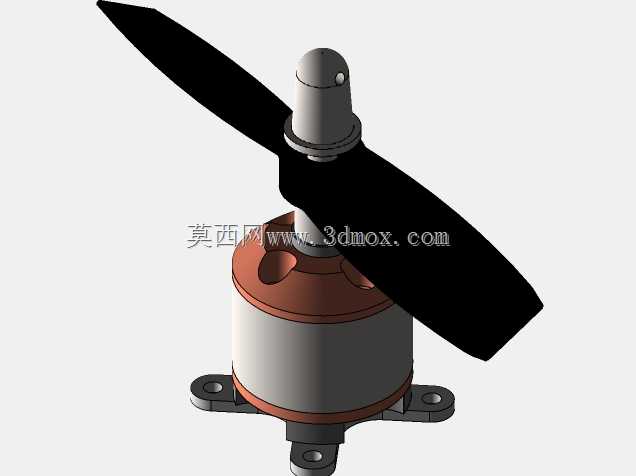

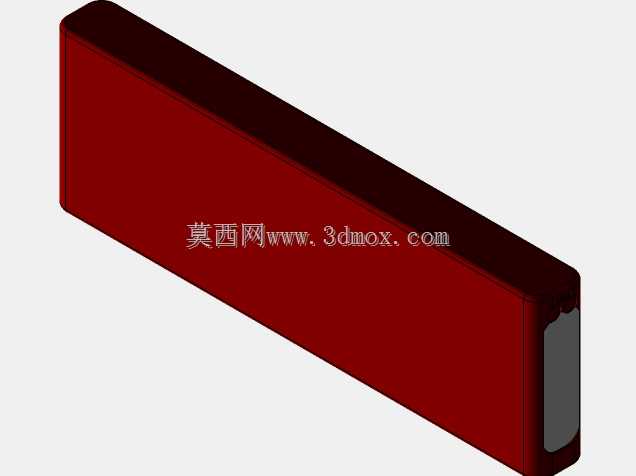

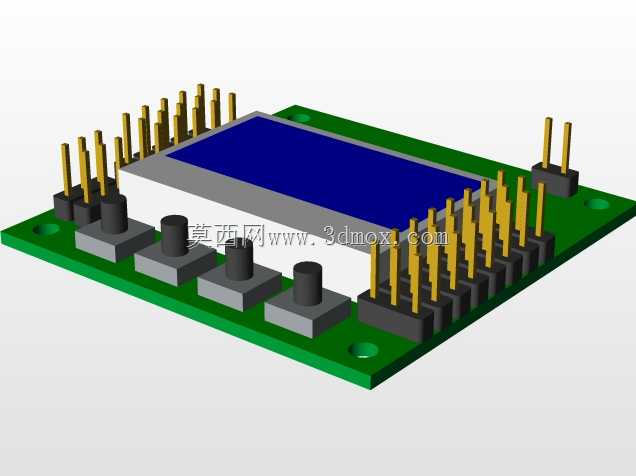

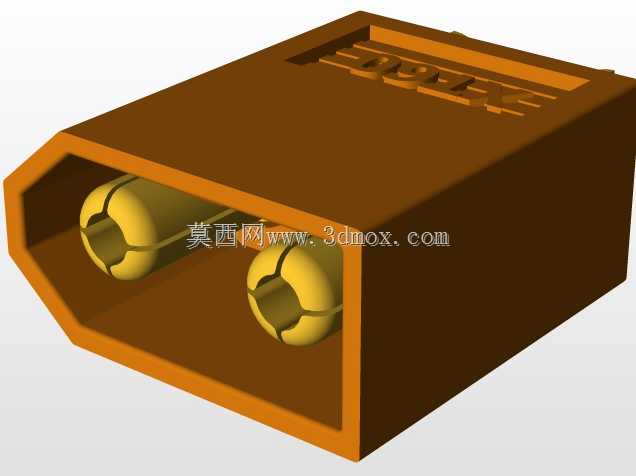

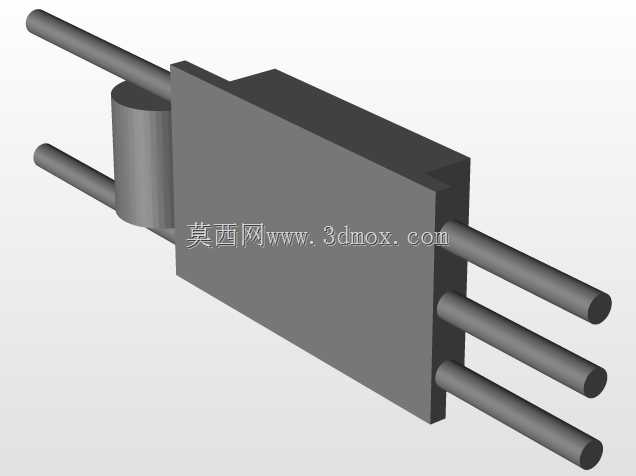

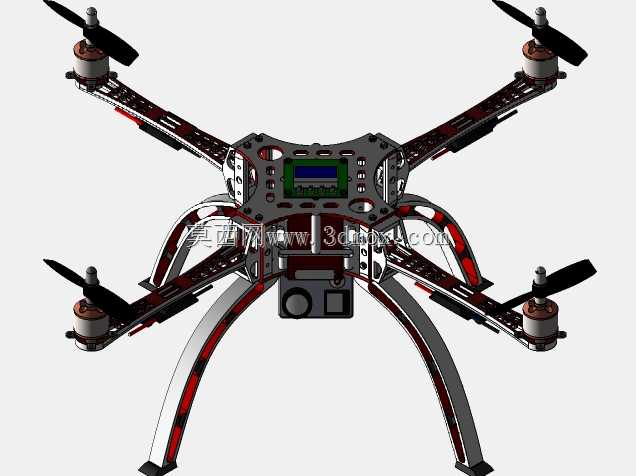

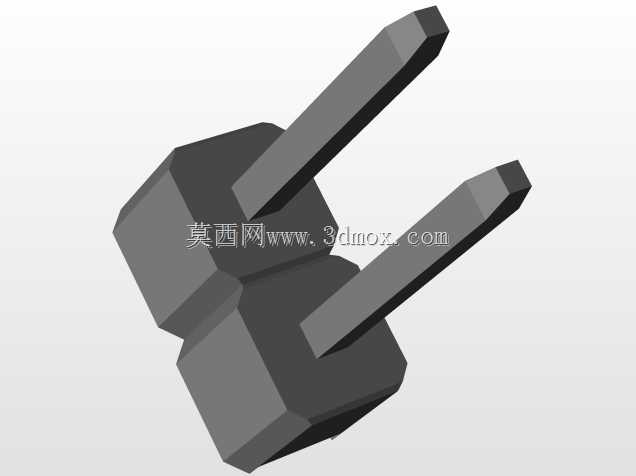

这款四旋翼飞行器机架是多旋翼无人飞行平台的核心承载结构，主要面向消费级航拍、小型作业巡检、教学科研实验等低空飞行场景使用，作为飞控系统、动力组件、电池、任务载荷的安装基体，其结构设计直接决定飞行平台的稳定性、抗振性能与载荷适配能力。机架采用上下双层中心板搭配四组辐射式机臂的经典布局，中心板区域预留了密集的标准化安装孔位，可适配主流飞控板、电调、GPS模块、图传设备的安装尺寸，同时预留了电池挂载的固定位，能够根据载荷需求调整电池安装位置来配平整机重心，降低飞行过程中的姿态调整能耗。机臂采用一体化镂空减重设计，在保证结构抗弯抗扭强度的前提下尽可能削减冗余重量，机臂末端设计有适配无刷电机的安装座，孔位匹配主流22系列、23系列航模电机的安装间距，同时预留了螺旋桨的安全转动间隙，避免桨叶旋转过程中与机架主体发生剐蹭。机臂与中心板的连接位置采用加强筋与嵌入式固定结构，分散飞行过程中电机转动带来的振动载荷，降低机臂连接处的应力集中风险，提升大机动飞行时的结构可靠性。机架底部设计有弧形起落支撑结构，能够在起降过程中吸收冲击载荷，同时为下方挂载的云台、航拍相机等任务设备留出足够的安装空间，避免载荷在起降过程中与地面发生碰撞。整体结构采用模块化设计思路，各机臂可独立拆卸更换，在发生飞行碰撞损坏时无需更换整个机架，降低后期维护成本。机架的安装边界充分考虑了常用电子配件的尺寸范围，中心板间距预留了电调、分电板的叠装空间，机臂长度适配8到10寸螺旋桨的转动半径，既能够保证足够的升力冗余，也不会因尺寸过大导致整机风阻升高。结构细节处做了圆角过渡处理，既能够减少飞行过程中的尖锐结构带来的气动干扰，也能避免组装调试过程中划伤操作人员。
