轻量化一体成型四旋翼无人机减震机架

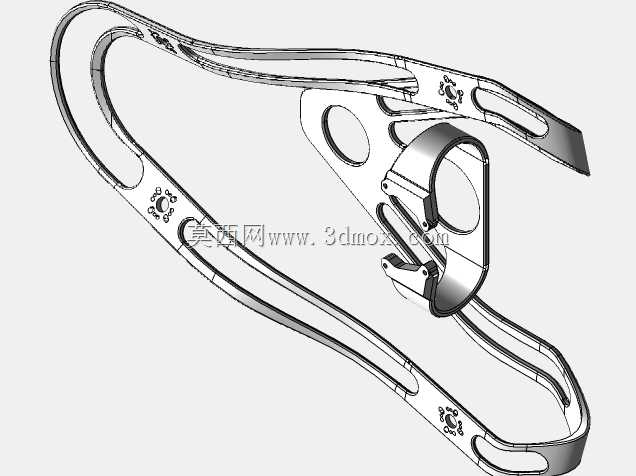

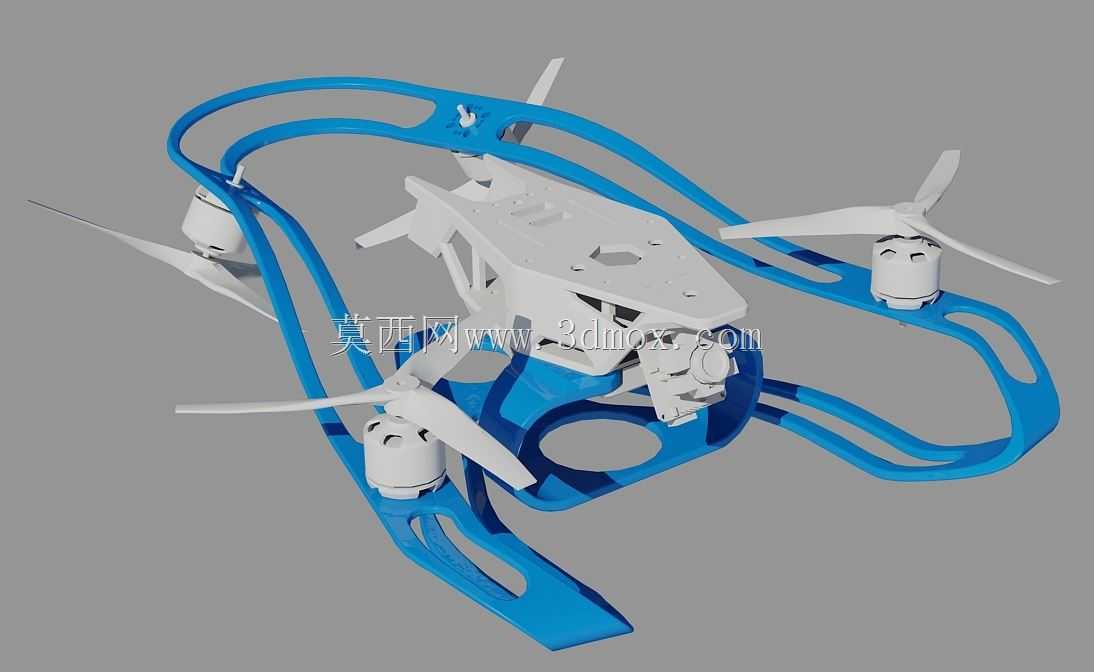

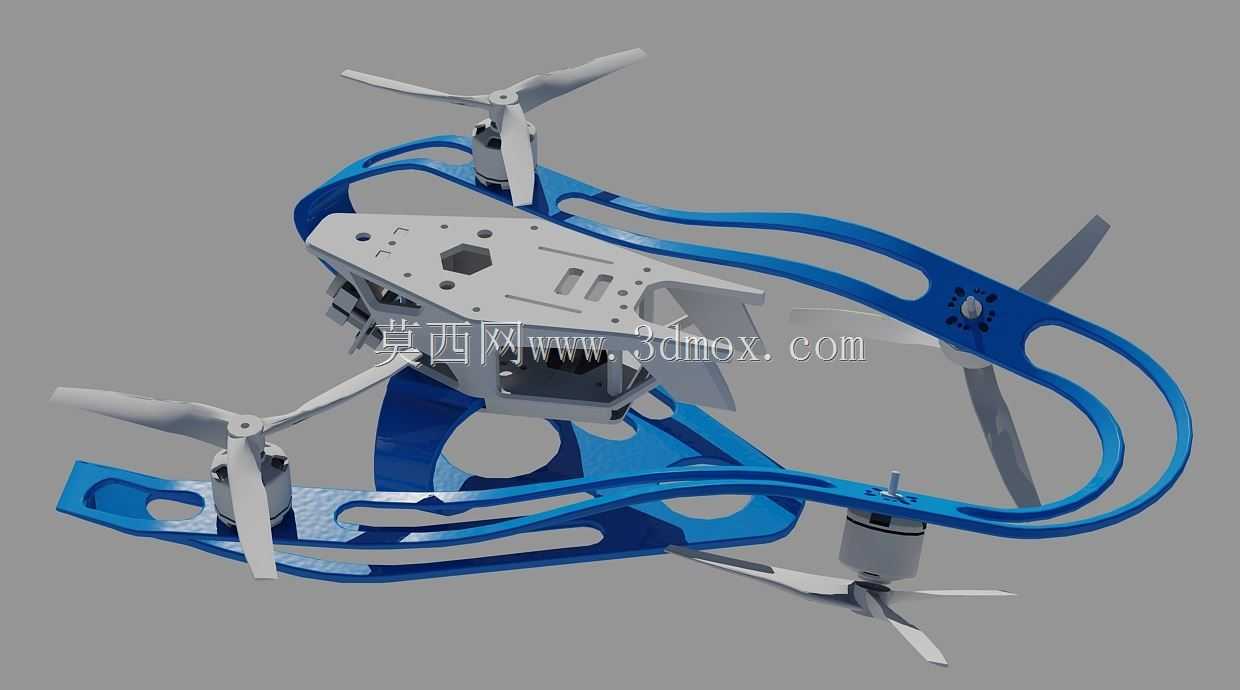

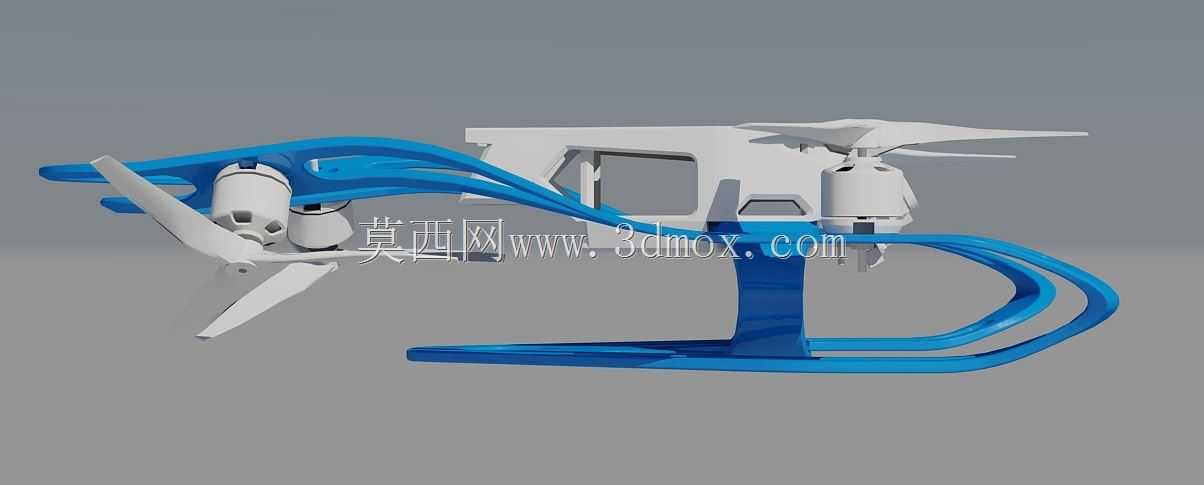

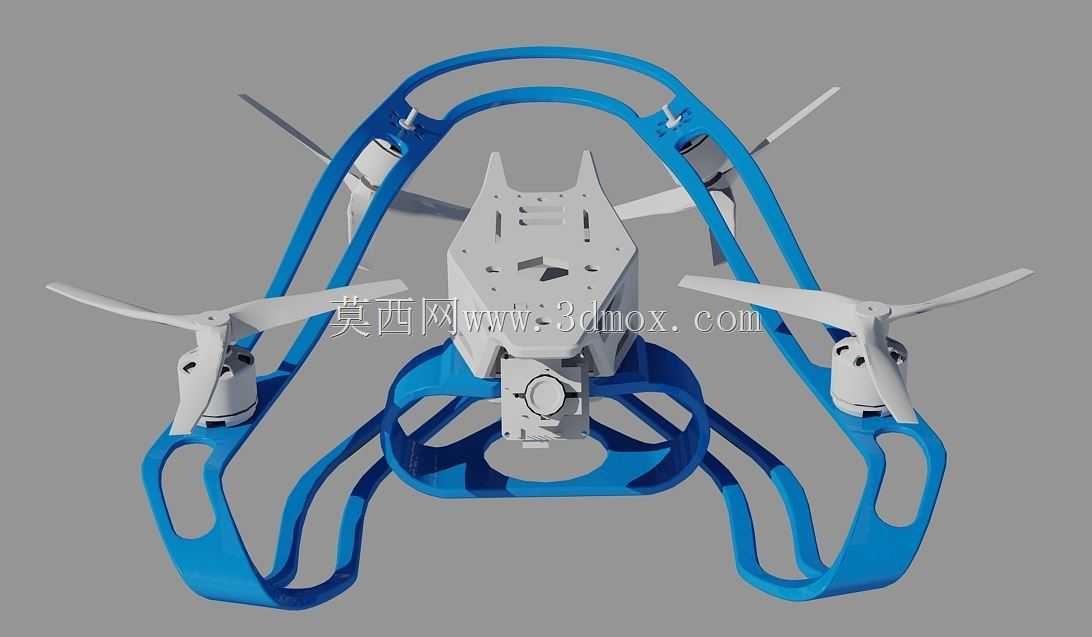

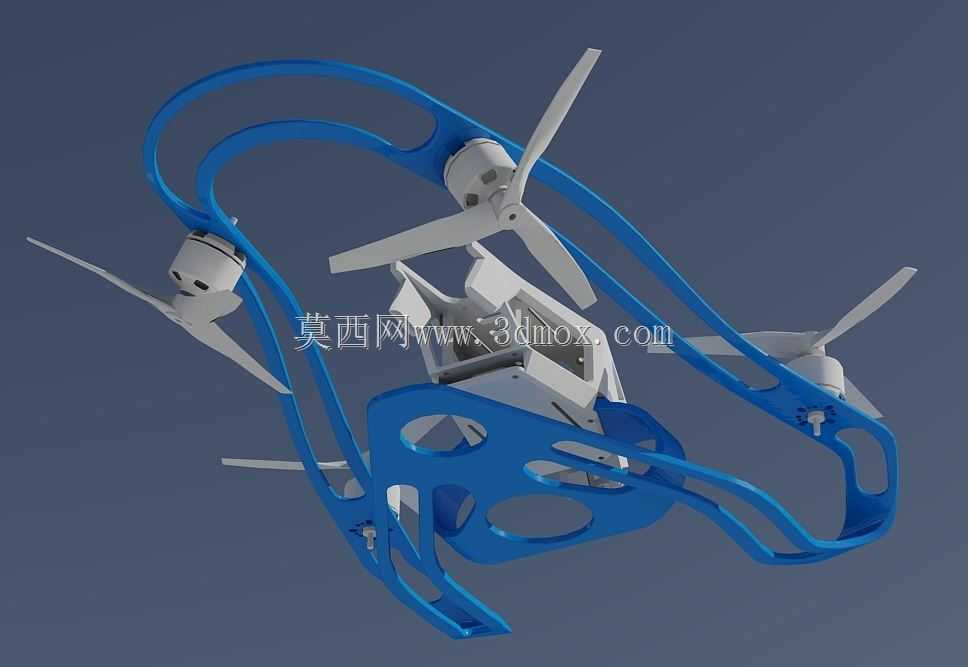

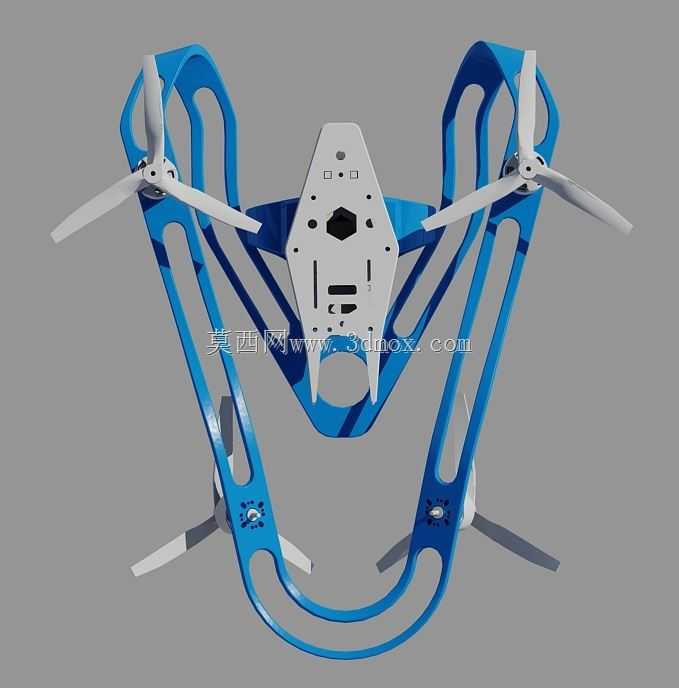

该款机架为四旋翼无人机专用的一体化承载结构，主要面向消费级航拍、小型作业巡检类无人机的改装与量产场景，可直接适配常规轴距的四旋翼飞行动力套装，替代传统拼接式机架解决装配繁琐、震动传导明显的痛点。在实际作业场景中，航拍类无人机搭载摄像头等精密载荷时，机身震动会直接影响成像清晰度，巡检类无人机长时间飞行也会因持续震动加速电子元件老化，这款机架的结构设计正是针对这类核心需求展开。机架整体采用流线型闭环框架设计，主体通过四个标准螺丝位即可与无人机底座完成固定，安装边界清晰，无需额外打孔或定制转接件，普通用户也可快速完成装配替换。外形尺寸控制在长15.8英寸、宽11.3英寸、高3英寸的紧凑范围内，不会额外增加无人机的飞行风阻，适配多数常规尺寸的四旋翼无人机外壳与动力套装。材质适配方面，框架结构专门针对尼龙3D打印工艺做了壁厚优化，打印完成后整体重量仅135克，相比同尺寸拼接式机架减重近40%，可有效降低动力负载，延长无人机续航时间。功能特性上，框架自带一体化减震结构，可通过自身结构形变吸收电机高速运转产生的高频震动，无需额外加装减震板或减震球，就能避免动力震动直接传导至飞控板、摄像头等核心部件，即使在无人机未搭载减震云台、直接接触地面降落的场景下，也能通过框架的弹性形变缓冲落地冲击力，保护摄像头与硬接线接口不受损坏。设计思路上，机架的螺旋桨安装位角度完全匹配常规四旋翼无人机的原厂机位参数，替换后不会改变原有飞行控制逻辑，可保持原机的飞行模式与操控手感，无需重新调试飞控参数。一体化的成型设计省去了传统机架多零件拼接、拧装螺丝的繁琐步骤，装配效率大幅提升，生产过程中也可减少物料损耗与组装工时，同时流畅的曲面外形没有尖锐棱角，既降低了飞行过程中的风阻系数，也能避免桨叶磕碰机架造成的飞行事故，整体外观简洁顺滑，兼顾实用性与视觉质感。
