方程式赛车空气动力学前翼结构设计

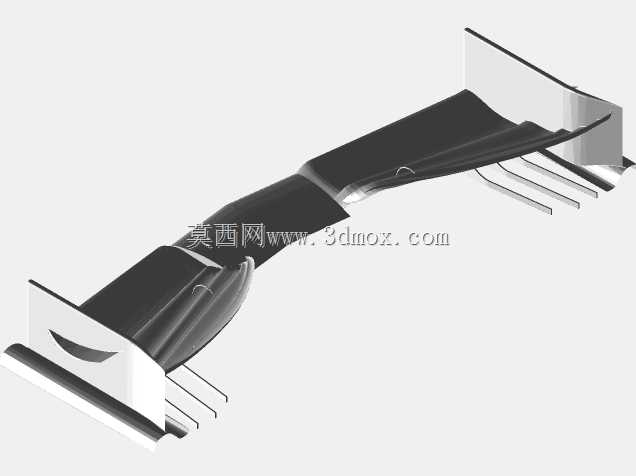

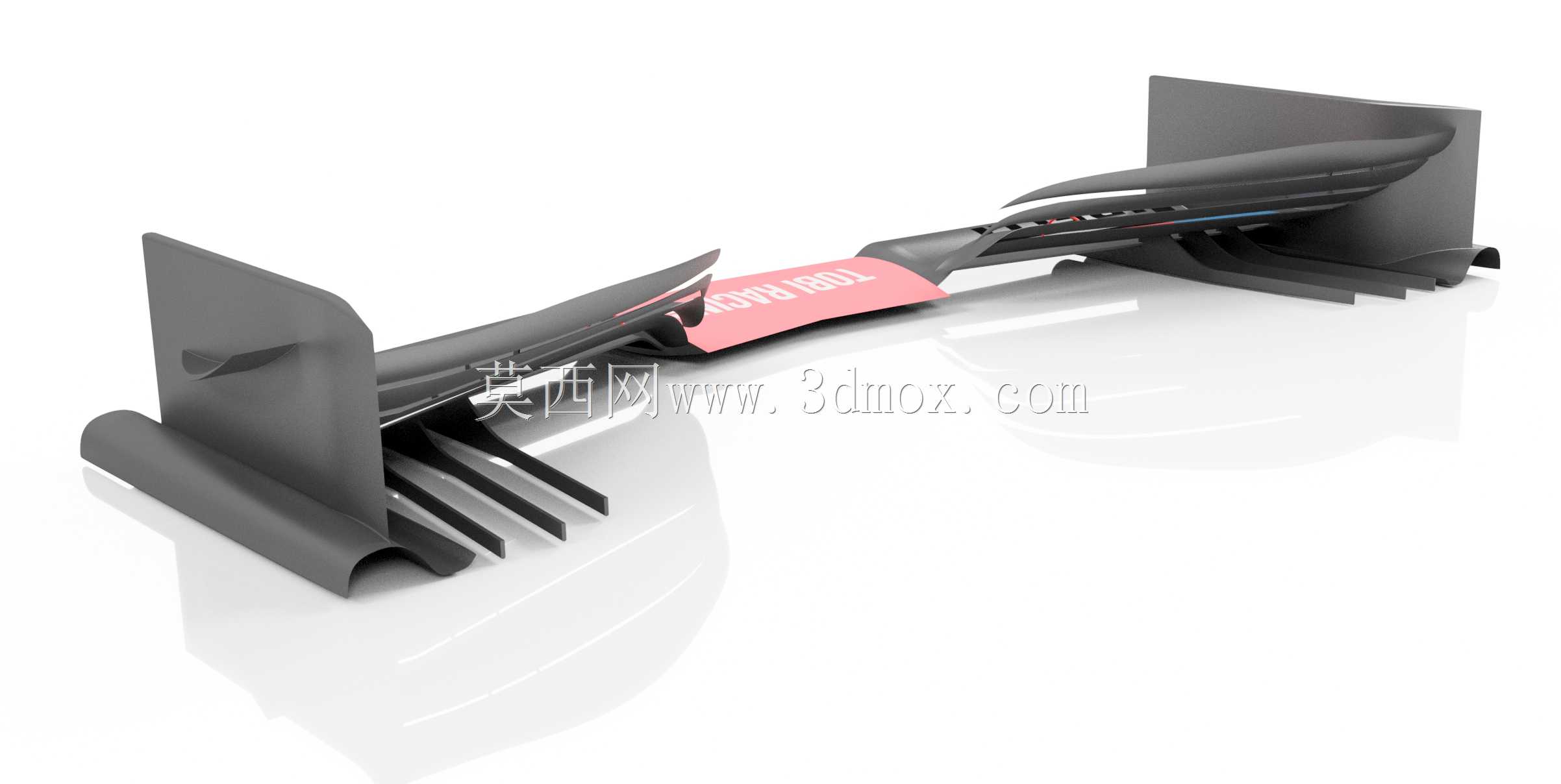

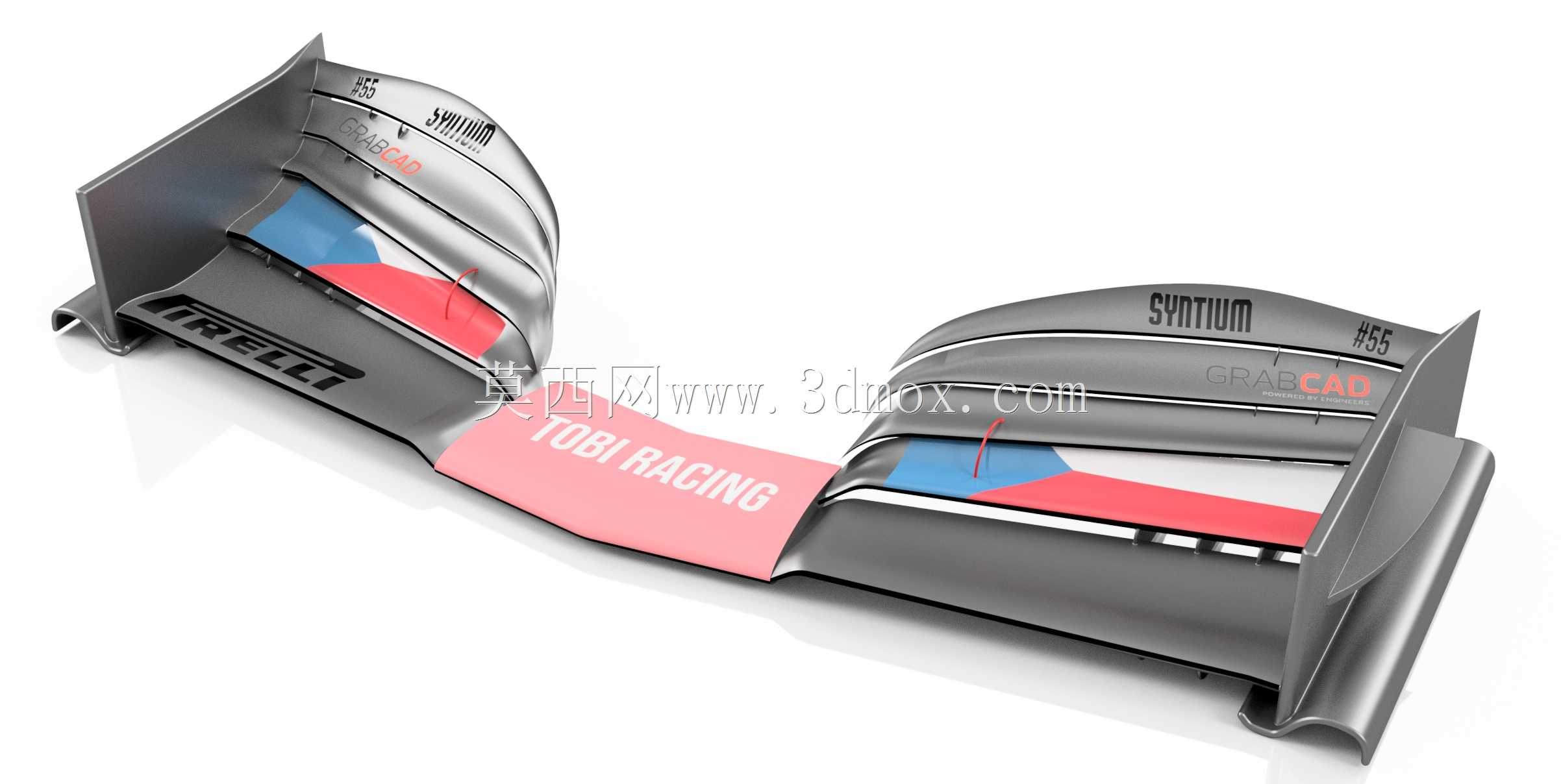

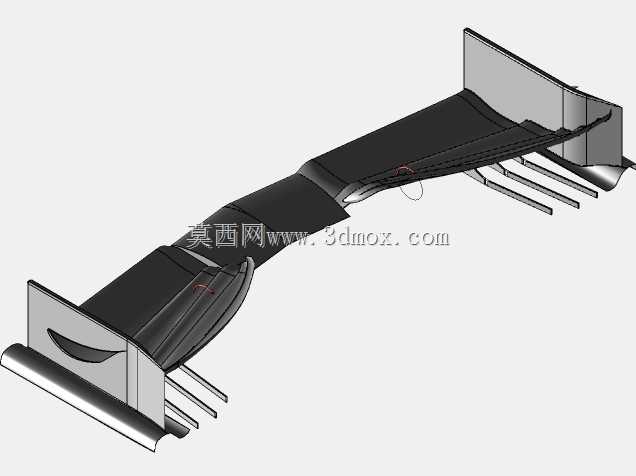

该部件为方程式赛车前部核心空气动力学组件，主要应用于场地竞速类方程式赛车的前端装配，是赛车气动布局中最先接触来流的关键结构，直接决定整车前部下压力生成效率与气流走向引导效果。在实际赛事场景中，前翼需要将车头正面冲击的高速来流进行精准分流，一部分气流被引导至车身底部扩散器区域，配合底盘结构形成低压区提升整车下压力，增强轮胎与赛道表面的抓附极限；另一部分气流则被导流结构梳理后导向车轮外侧与车身侧箱区域，避免前轮转动形成的乱流干扰车身中后段的气动效率，同时减少气流直接撞击轮胎形成的气动阻力。从功能特性来看，该前翼采用多层翼片组合结构，主翼面承担基础下压力生成功能，上层可调副翼可根据不同赛道的下压力需求调整攻角，在高速直道赛道降低攻角减少风阻提升极速表现，在多弯低速赛道增大攻角提升前部下压力增强转向响应灵敏度；翼片两侧的端板结构不仅可以阻隔翼片上下表面的气流串流避免下压力损失，还集成了小型导流鳍片，能够将前轮前方的乱流提前梳理导出，进一步降低轮周紊流对整车气动的负面影响。设计过程中优先遵循气动效率优先的原则，翼片截面采用成熟的低速高升阻比翼型，各层翼片的间距与相对角度经过多轮流场仿真迭代，避免翼片之间出现气流分离导致的下压力骤降问题；翼面表面的导流凸起与开槽结构，能够延迟高攻角状态下的气流分离临界点，拓宽前翼的高效工作区间，适配赛车在制动、转向等不同行驶姿态下的来流角度变化。安装边界方面，该前翼整体宽度控制在2000mm区间，符合方程式赛事对前部组件的尺寸限制要求，纵向安装深度为230mm，预留出与车头单体壳结构的连接安装空间，整体垂直高度为600mm，安装时可通过前部的快拆锁孔结构与车头承载结构快速固定，满足赛事中碰撞损坏后的快速更换需求，翼片边缘做了圆弧过渡处理，避免赛事中碰撞产生尖锐碎片引发行车安全隐患。
