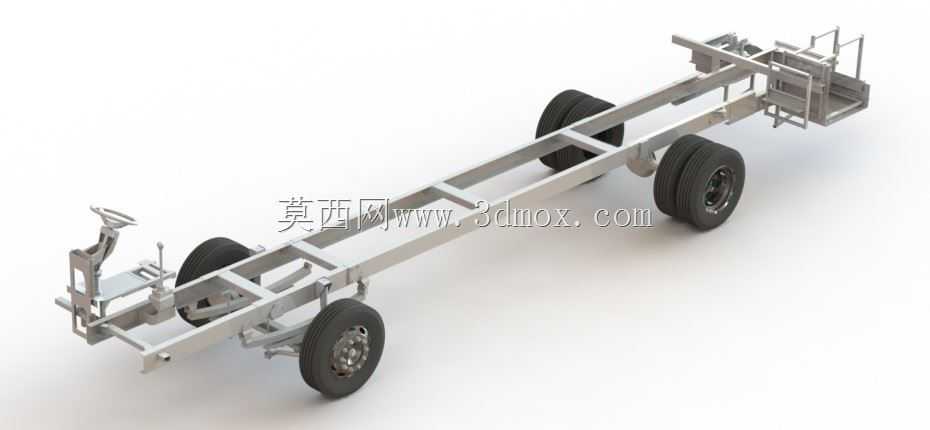

奔驰OH1526全尺寸公共汽车底盘结构

该款底盘是面向城市公共交通、城郊客运场景打造的全尺寸客车承载基底，是客车整车生产环节中核心的承载与动力安装基体，主要承担整车全部载荷传递、行驶系统集成、上装车身固定的核心作用，可适配10-12米级城市公交、城郊通勤客车的上装装配需求，是客车制造产业链中底盘总成环节的典型成熟结构方案。从实际用途来看，该底盘整合了行驶、转向、承载、动力安装预留的全部接口，前端预留了驾驶舱转向操纵机构的安装位，可直接适配转向柱、方向盘、制动踏板总成的装配，前后车桥均采用双轮胎配置，能够满足公共汽车满载工况下的载荷承载需求，单桥额定承载能力可覆盖城市公交高峰时段的乘员载荷与上装车身自重，避免运营过程中出现车架形变、车桥过载的问题。从功能特性来看，底盘采用边梁式纵梁结构，两根主纵梁沿整车长度方向贯通布置，中间通过多道横梁进行铆接加固，既保证了车架整体的扭转刚度，能够适配城市道路中频繁启停、颠簸路面的载荷冲击，又预留了充足的中部空间用于安装动力总成、储气筒、油箱、线束管路以及公交车型专属的气瓶、电池组等部件，纵梁上预冲的标准化安装孔位可直接匹配不同上装厂家的车身固定需求，减少二次改制的工作量。从设计思路来看，该底盘采用模块化集成设计逻辑，转向系统直接布置在车架前端的安装支架上，转向拉杆与前桥转向节直接连接，转向传动比经过适配调校，可满足城市公交低速转向灵活、高速行驶稳定的操控需求；悬架安装位预留了钢板弹簧与空气悬架两种配置的安装接口，可根据不同运营场景的需求选装对应悬架结构，兼顾采购成本与乘坐舒适性；车架尾部预留了动力总成的安装悬置位，可适配柴油、天然气等不同动力形式的发动机与变速器总成，适配不同地区的排放与能源使用需求。从外形尺寸与安装边界来看，该底盘轴距匹配12米级公交车型的通用尺寸，车架宽度符合客车行业通用的安装规范，两侧纵梁的外廓尺寸可直接匹配常规公交车身的下部安装面，前后悬长度经过优化，既保证了前桥转向时的轮胎跳动空间，又预留了车尾后舱门的安装空间，底盘最低点的离地间隙符合城市道路运营的通过性要求，避免过坎、进站靠台时出现底盘剐蹭的问题，所有外接管路、线束的走向均沿纵梁内侧布置，既减少了外露部件的损坏风险，又为上装装配预留了充足的操作空间，可大幅缩短客车整车的装配周期，降低生产环节的适配成本。
