压缩机配套简易后冷却器结构设计

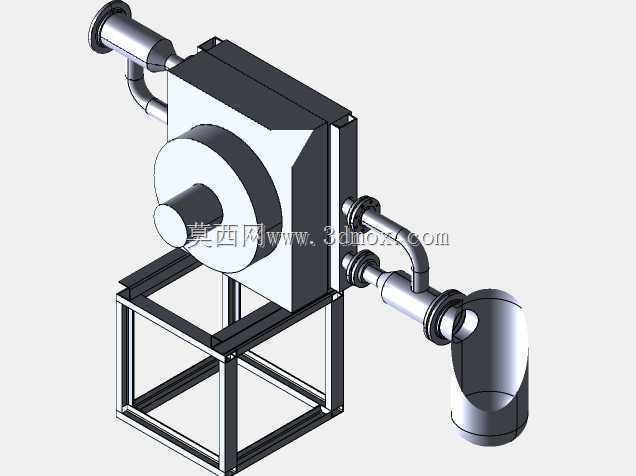

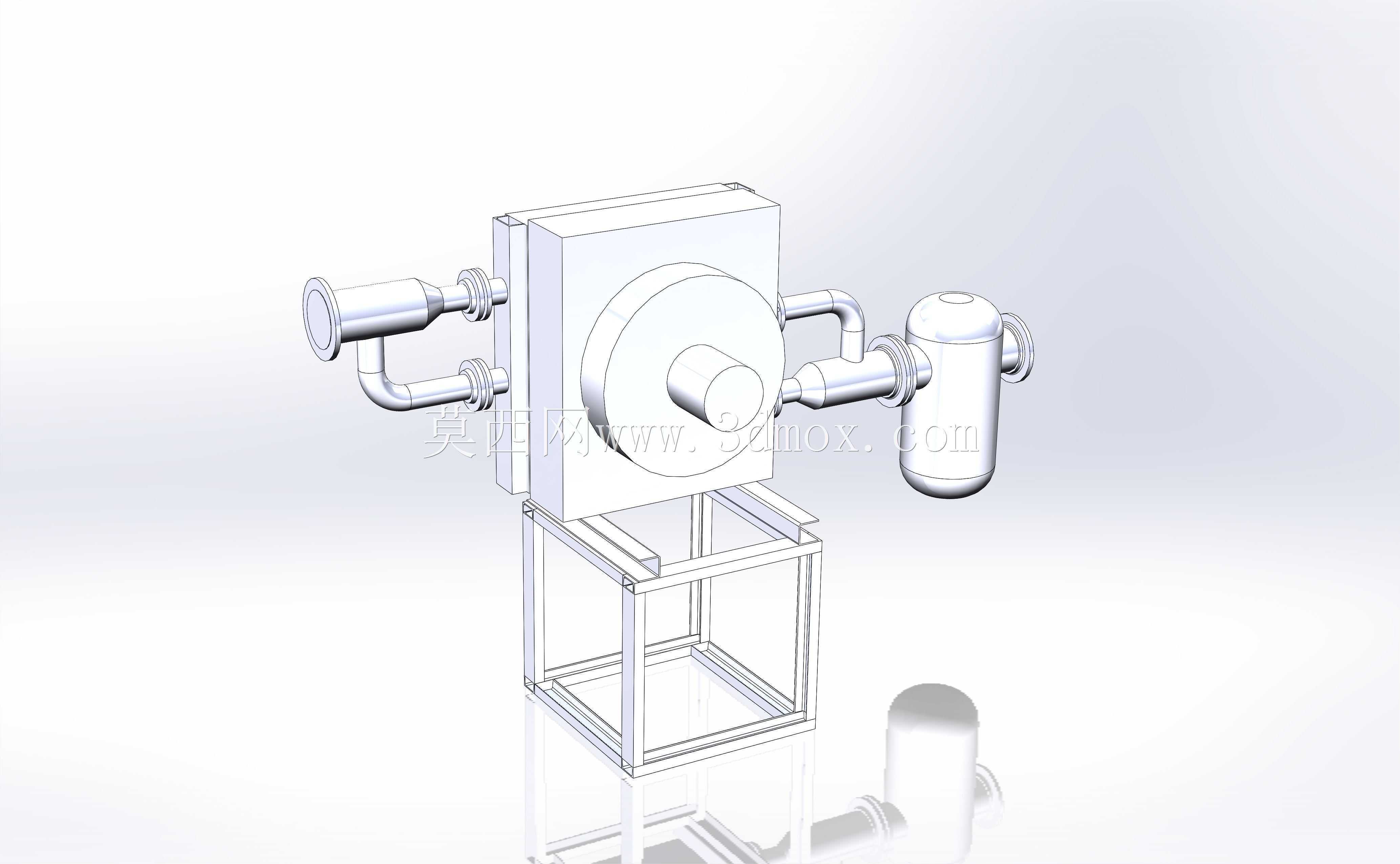

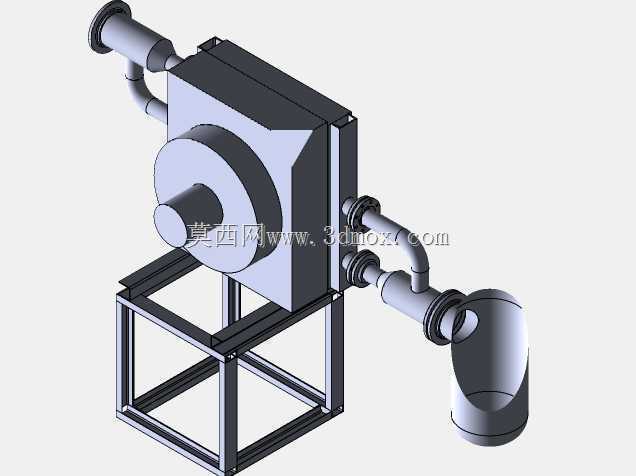

　　这套结构针对压缩空气后处理环节的实际工况设计，主要适配中小型容积式压缩机的排气端配套使用，在常规工厂气源站、车间移动式供气单元、小型工业气动生产线的气源配置场景中，这类后冷却器是不可或缺的配套单元——压缩机排出的高温压缩空气若不经过降温处理，会夹带大量饱和水蒸气与润滑油雾，进入下游气动管路后容易造成阀件卡滞、密封件老化加速、气动执行元件动作精度下降等问题，该结构的核心作用就是通过换热流道设计，将高温排气快速降至接近环境温度的区间，提前析出大部分液态水与油雾，降低下游气源处理元件的工作负荷。从结构布局来看，整体采用立式安装思路，底部的方管焊接机架预留了充足的安装固定孔位，可直接通过膨胀螺栓固定在水泥基础上，

　　也可通过减震垫与压缩机撬装底座集成安装，机架的支撑高度经过核算，既保证了底部排污接口有足够的操作空间，也避免了设备运行时管路振动传递到地面产生共振。主体换热腔体采用方形承压壳体设计，一侧通过带法兰的双管路接口与压缩机排气端对接，双管路的布局可平衡进气气流的冲击，减少单路进气带来的偏流问题，提升换热腔内部的气流分布均匀性；另一侧的管路连接外置的气液分离罐体，经过降温的压缩空气进入分离罐后，通过离心沉降作用将凝结的液滴拦截，从罐体底部的排污口排出，干燥降温后的气体则从罐体顶部的出口送入下游供气管网。设计过程中充分考虑了现场安装的操作边界，所有管路接口的法兰尺寸都匹配常规工业压缩空气管路的通用标准，不需要额外制作过渡转接头即可完成对接；

　　换热腔体侧面的圆形端盖采用快拆式螺栓固定结构，后期维护时不需要拆解全部管路，即可打开端盖清理换热腔内部积存的水垢、油垢，降低运维的拆装工作量。机架的方管选型兼顾了结构强度与轻量化要求，在满足承压腔体满负荷运行时的承重需求、抗管路振动需求的前提下，尽可能减少了冗余材料的使用，整体外形尺寸适配常规车间的通道运输要求，不需要拆解即可通过标准宽度的车间门洞，方便现场转运与就位。
