保时捷924s发动机活塞连杆组件三维设计

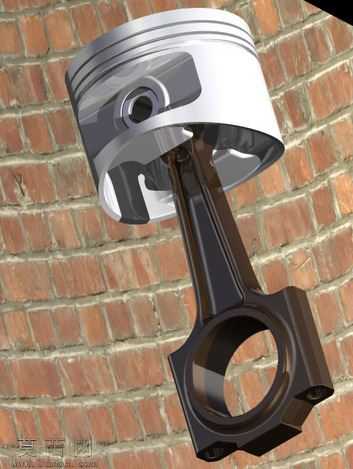

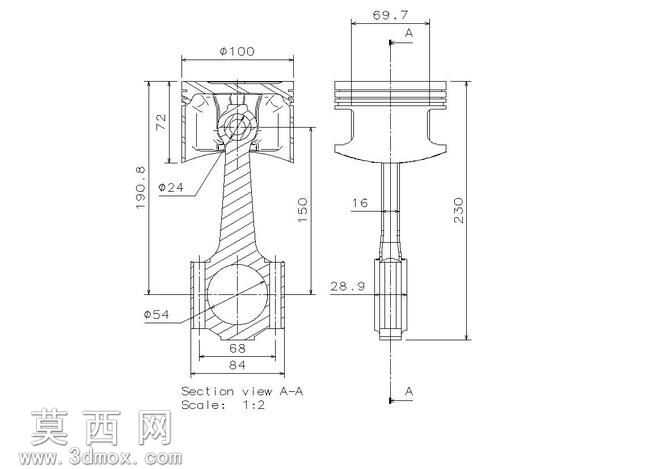

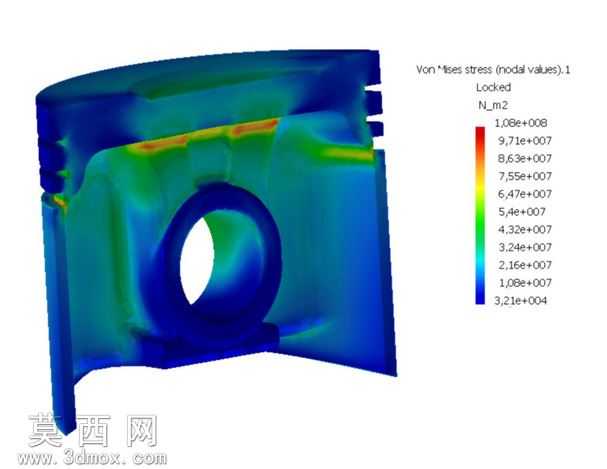

本作品为保时捷924s车型配套的活塞与连杆组件三维建模成果，建模过程严格遵循车用发动机核心部件的真实尺寸比例与结构逻辑，以满足有限元分析需求为核心目标开展全流程设计。建模阶段首先梳理活塞与连杆的装配关系，针对活塞部分，精准还原活塞头部的环槽结构，每道环槽的宽度、深度、轴向位置均参照原厂部件参数设定，活塞销座的过渡圆角、销孔的同轴度公差在建模中做了精确约束，活塞裙部的型线变化也做了贴合实际工况的还原，避免出现结构简化过度导致的分析偏差。针对连杆部分，重点还原杆身的工字型截面结构，该结构是平衡连杆轻量化与结构强度的核心设计，建模时精准控制截面的过渡曲率，连杆大头的剖分结构、连杆螺栓的安装定位孔、小头的衬套安装位都做了完整的结构复刻，没有省略关键的受力结构细节。材质与渲染阶段，为活塞赋予铝合金材质属性，还原金属切削加工后的细腻金属光泽，针对活塞顶部的高温区域做了轻微的色泽渐变处理，贴合实际使用后的材质表现；连杆部分赋予锻钢材质属性，还原锻件表面的哑光金属质感，部件边缘的倒角、加工刀痕细节通过材质纹理做了适度表现，背景搭配红砖墙环境光，通过光影对比凸显部件的结构立体感，让活塞与连杆的装配衔接关系、各部位的结构轮廓清晰呈现。设计思路上全程以结构精确性为第一原则，没有为了建模便捷随意简化受力关键部位，活塞与连杆的连接配合间隙、各部位的壁厚参数都参照真实车用部件的设计规范设定，确保模型导入有限元分析软件后，可以直接开展受力形变、疲劳强度、运动干涉等相关仿真分析，完整复现发动机运转过程中活塞连杆组件的往复运动受力状态，为相关的部件性能验证、结构优化工作提供精准的三维模型基础。
