汽车悬挂变螺距螺旋弹簧阻尼器结构设计

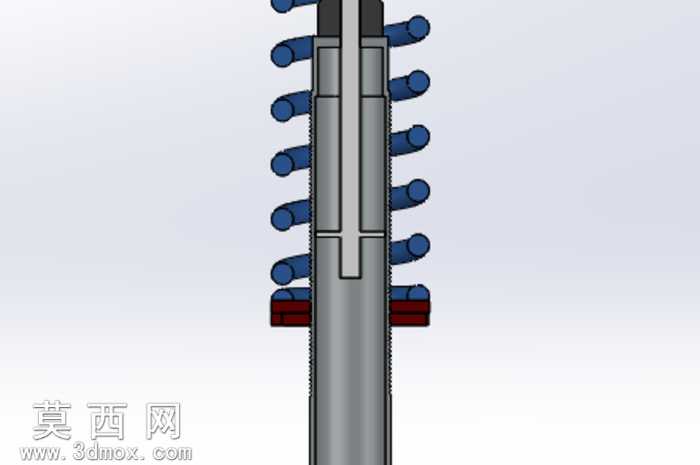

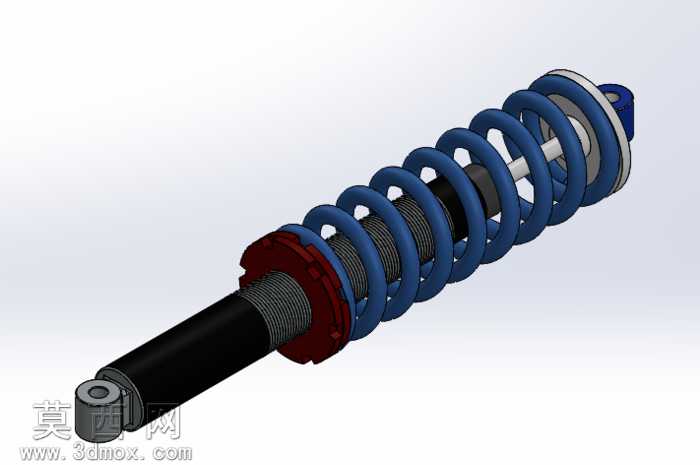

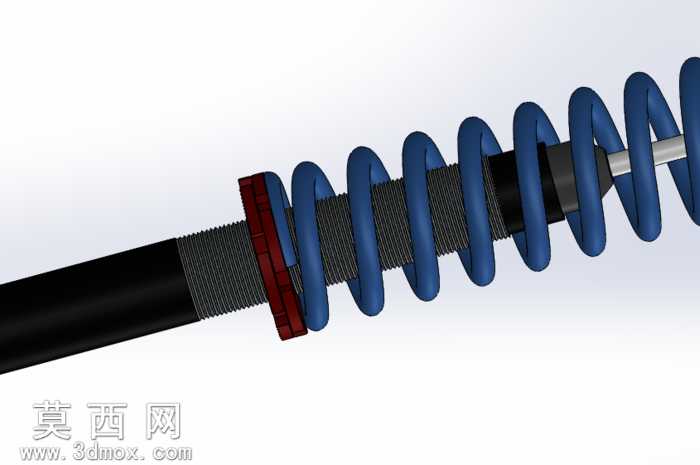

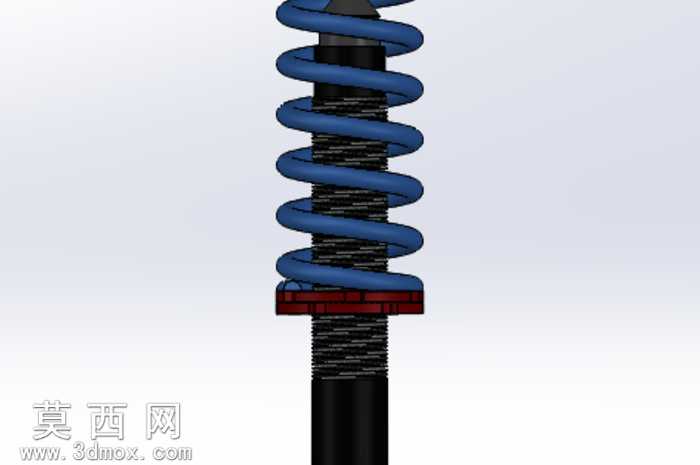

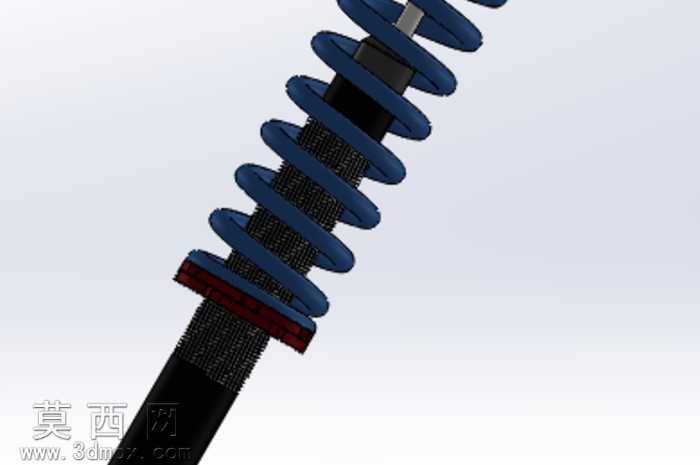

本阻尼器模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循悬挂减震部件的实际装配逻辑，对各组成零件进行独立建模后完成层级装配约束，确保各部件的相对运动关系符合真实阻尼器的工作特性。模型核心包含黑色阻尼油缸主体、红色端部调节限位座、蓝色变螺距螺旋弹簧、上下安装连接端头等结构，建模时对油缸外壁的螺纹调节段、弹簧端部的并圈贴合结构、安装端头的铰接孔位都进行了精细化特征还原，未对细小功能结构做过度简化处理。材质渲染阶段，针对不同部件的实际材质属性设置对应外观参数：阻尼油缸主体赋予哑光黑色金属材质，模拟钢制缸筒的表面喷塑质感；红色限位座赋予高饱和度半光泽红漆材质，还原调节部件的漆面外观；螺旋弹簧赋予蓝色烤漆弹簧钢材质，通过调整材质的反光度与粗糙度，呈现弹簧表面均匀光滑的涂层效果；金属铰接端头赋予银灰色金属质感，区分不同功能部件的视觉差异。结构设计上采用阻尼油缸与螺旋弹簧同轴嵌套的布局，变螺距螺旋弹簧的设计可在减震行程初期提供较低刚度过滤小幅颠簸，行程压缩至中后段时螺距密合提升刚度应对较大冲击，配合内部阻尼油缸的油液阻尼作用，实现震动能量的逐级耗散。建模过程中对弹簧的螺旋线参数进行了变量化定义，可通过调整螺旋线的螺距变化曲线快速匹配不同刚度需求的悬挂设计，油缸与限位座之间的螺纹配合结构也保留了可调节的参数特征，能够模拟阻尼器预紧力调节的实际工况，各零件之间的装配间隙、贴合面都按照实际工程公差进行预留，避免出现模型干涉问题，整体模型既具备直观的结构展示效果，也可用于后续的运动仿真、结构力学分析等二次开发场景。
