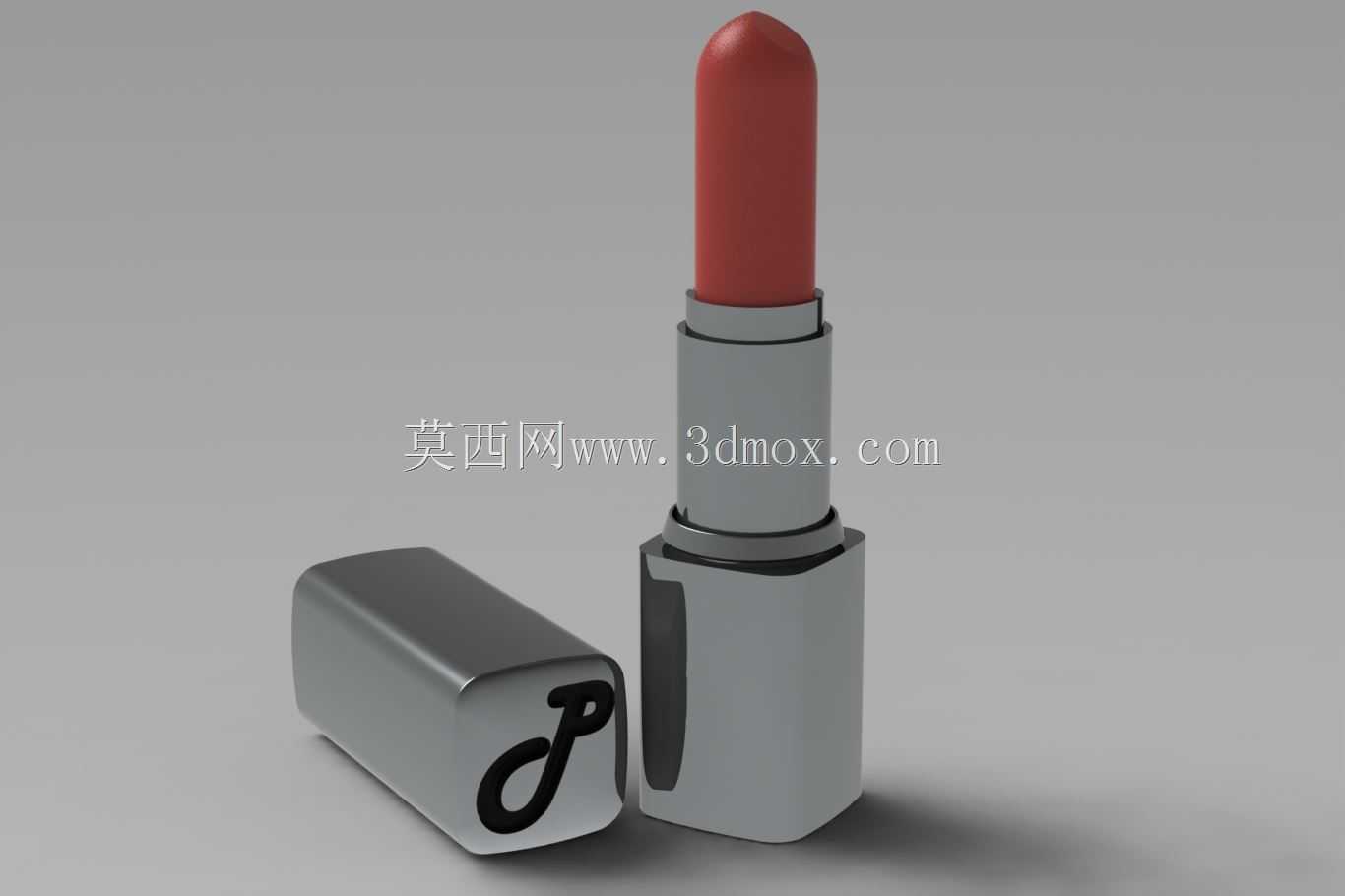

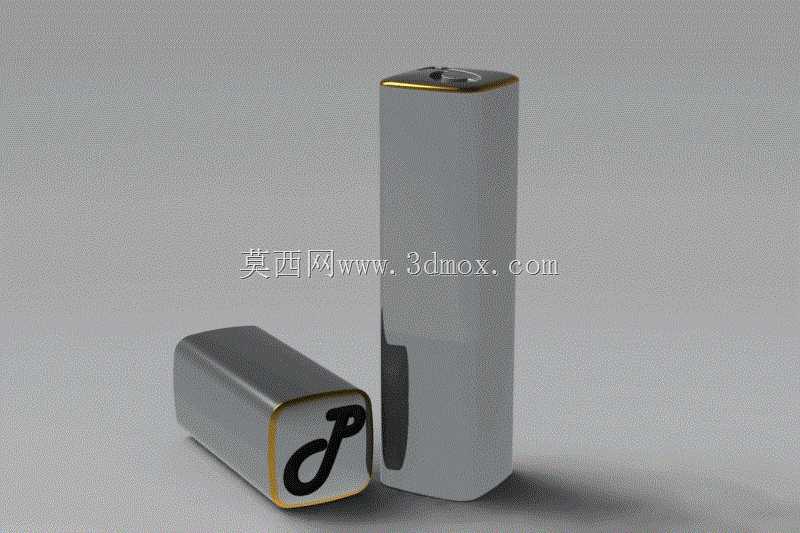

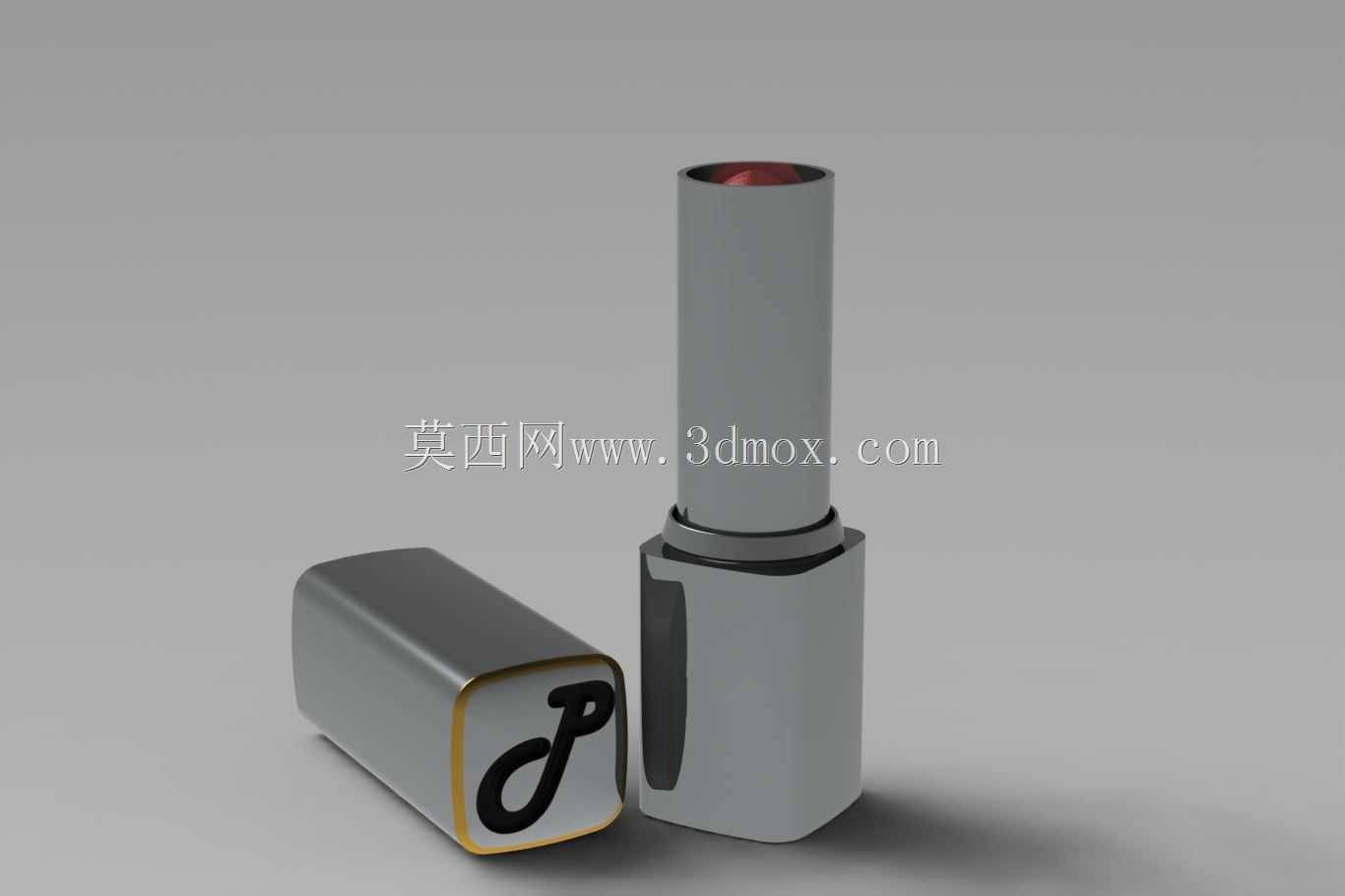

带螺旋升降内构的方管口红外观结构设计

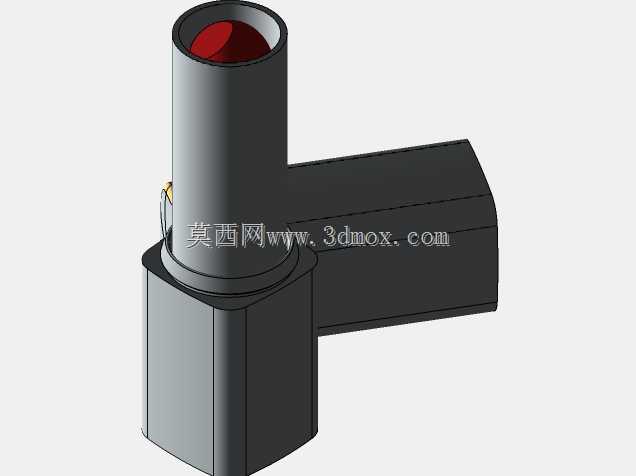

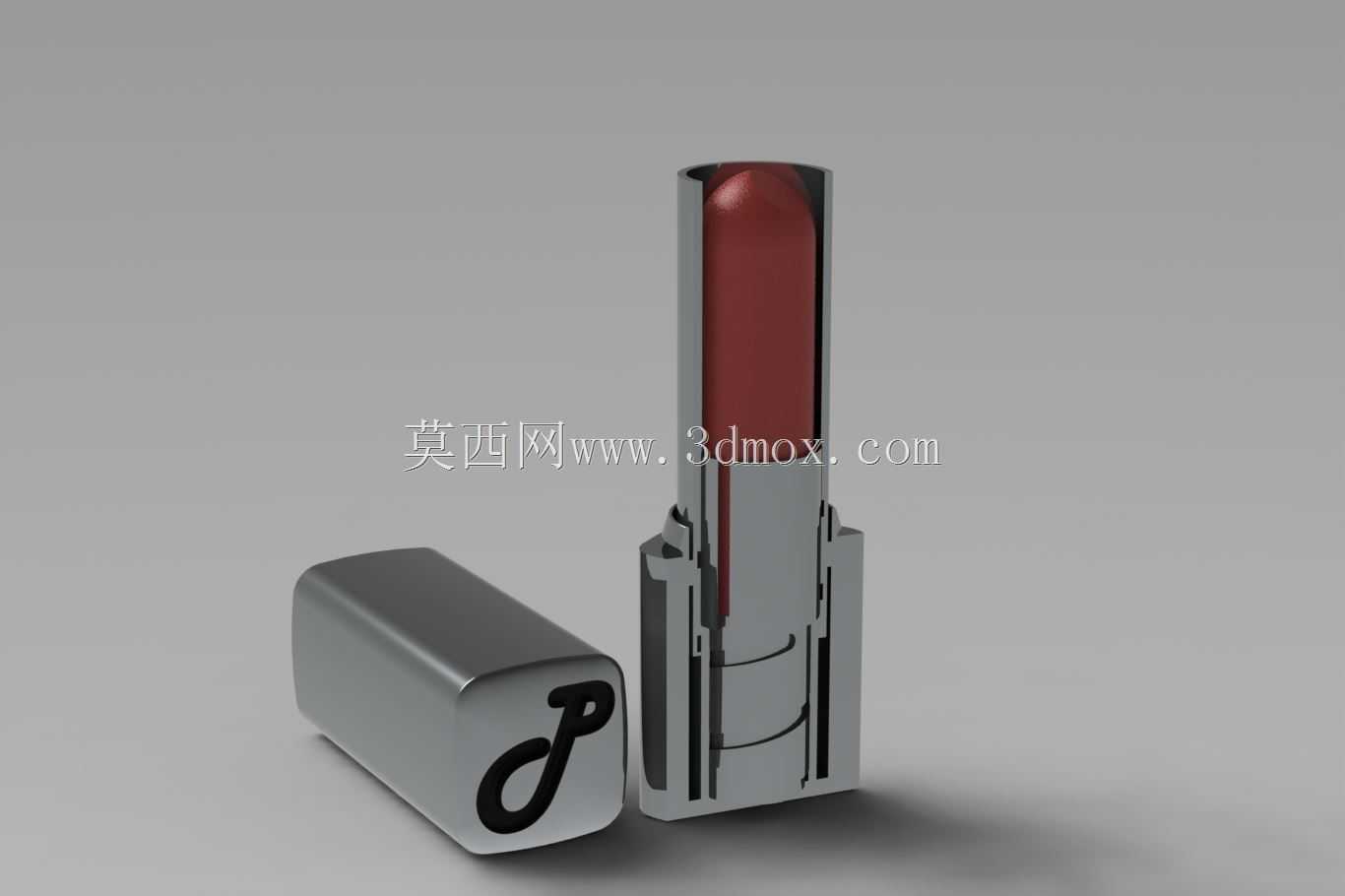

这款方管造型的彩妆容器结构，主要应用于美妆日化领域的口红产品包材设计，适配日常彩妆消费、美妆品牌定制包材开发、彩妆产品打样验证等场景，既可以作为量产口红的内部结构参考方案，也能为文创类定制彩妆、联名款彩妆的外观结构设计提供落地参考。从实际用途来看，该结构完整实现了口红膏体的收纳与旋出功能，能够在闭合状态下完全包裹膏体，避免膏体受外界磕碰、污染出现断裂、脏污问题，旋出状态下可稳定固定膏体位置，满足日常上妆使用的操作需求，同时方管的握持形态贴合手指拿捏的弧度，日常使用时握持稳定性优于传统圆管造型，不易从手中滑落。在功能特性上，该结构采用内部螺旋槽配合滑动钉的传动逻辑，转动底部底座时，内壁的螺旋形导槽会带动嵌装在膏体托架上的钉柱沿槽体滑动，实现膏体托架的平稳升降，且升降过程中多组导槽同步受力，不会出现单侧卡滞、升降歪斜的问题，当膏体上升到最大伸出位置时会自动形成限位，避免过度旋动导致膏体托架脱出管身，闭合时膏体可完全收回到管身内部，管盖与管身采用贴合式卡扣定位，扣合后不会出现松脱滑落的情况。从设计思路层面，这款结构打破了传统圆管口红的造型局限，外部采用直角倒小圆角的方柱形态，管身边缘做了极小的R角处理，既保留了方管造型的利落质感，又避免直角边缘硌手的问题，管盖顶面做了内凹的品牌标识预留位，可直接用于品牌logo的镭雕、烫印或镶嵌加工，无需额外调整外观曲面；内部传动结构没有采用复杂的多零件嵌套方案，而是将螺旋导槽直接集成在管身内壁，减少了独立零件的数量，既降低了组装工序的复杂度，也能减少零件配合间隙带来的升降晃量，提升整体结构的使用手感。在外形尺寸与安装边界上，该结构整体管身长度适配常规3.5g规格口红膏体的安装需求，管身截面尺寸控制在单手握持的舒适区间，管盖与管身的配合段预留了0.1mm的间隙公差，可适配ABS、PMMA、铝合金等多种常见包材材质的加工精度要求，内部膏体托架的安装槽尺寸匹配常规口红灌模的标准膏体直径，无需额外开模调整膏体形态即可直接适配量产膏体，底部旋转座的外径与管身保持一致，旋转时的受力边界与管身外壁齐平，不会出现突出部分剐蹭包袋内部的问题，整体结构的安装公差控制在普通注塑加工可实现的精度范围内，无需超高精度加工即可实现顺畅的升降操作手感。
