三叶曲面推进式螺旋桨结构设计

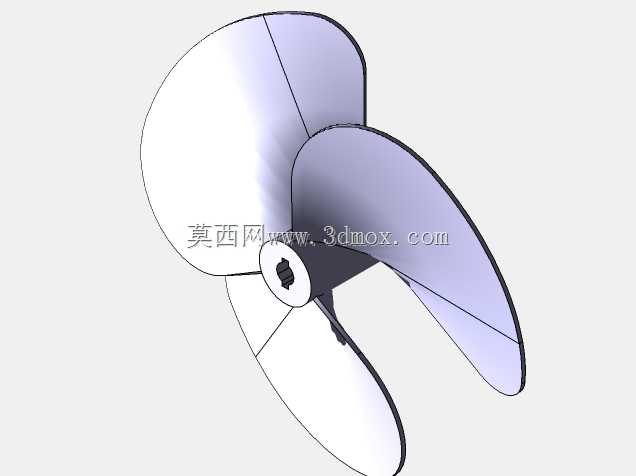

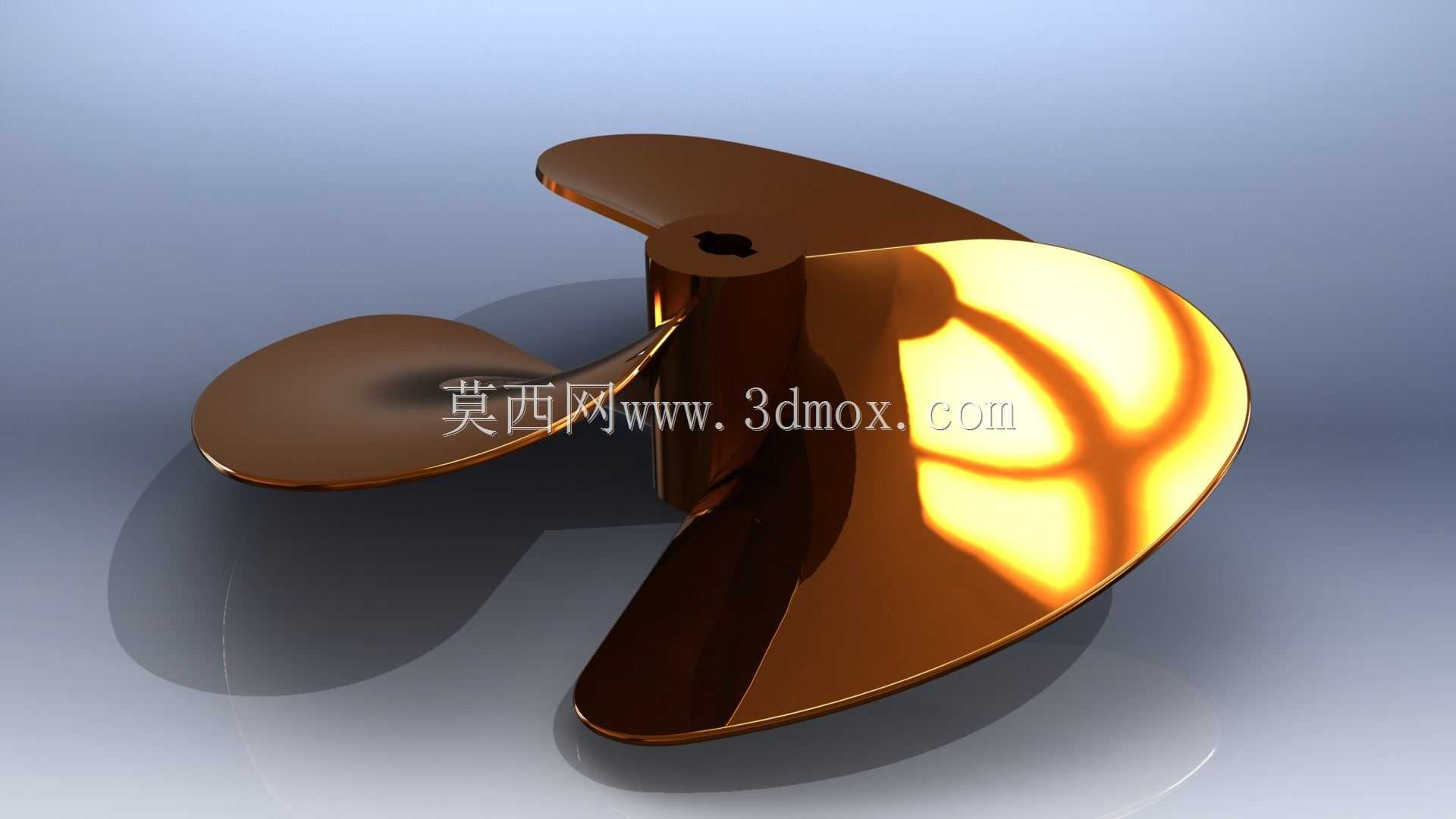

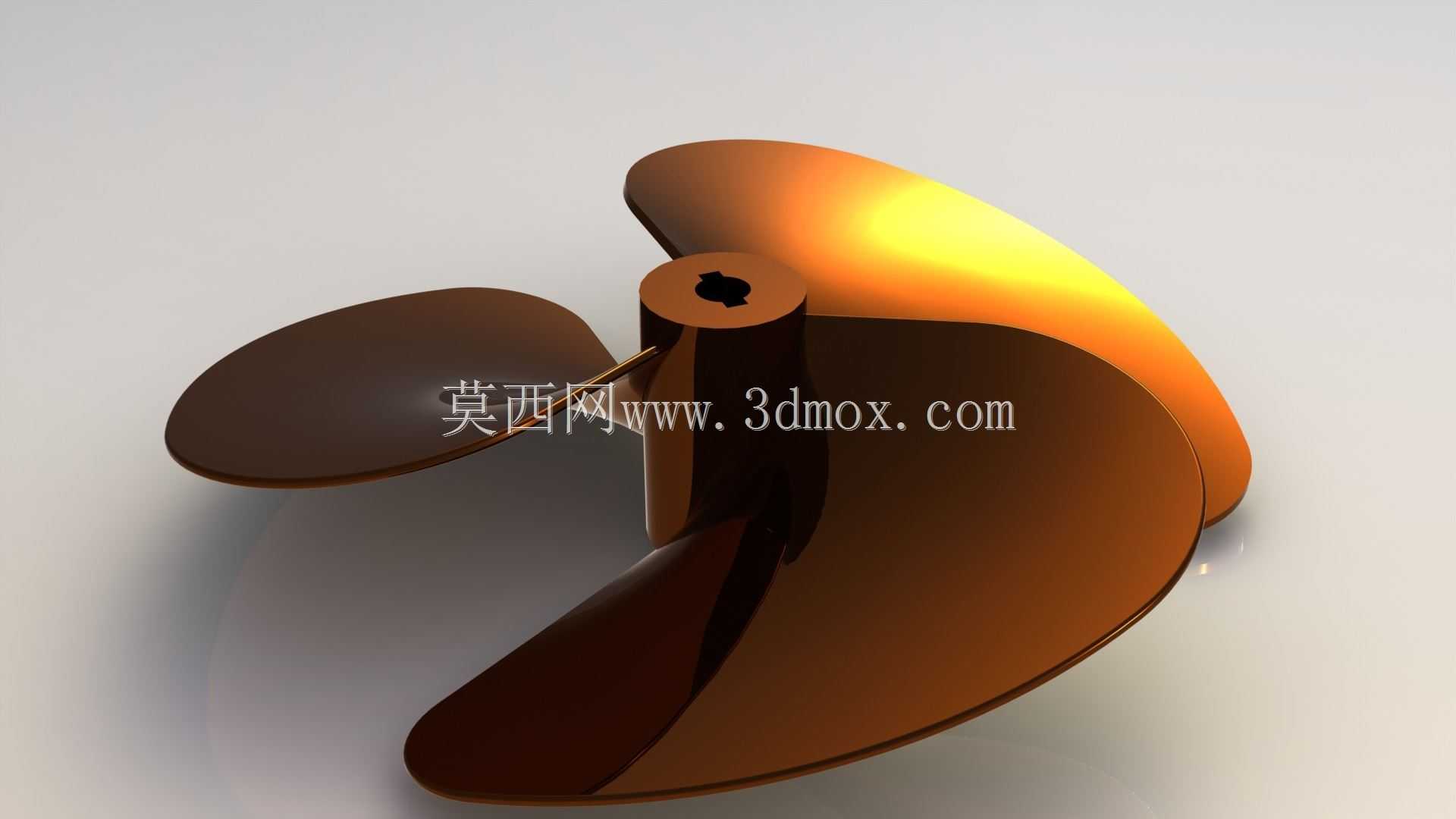

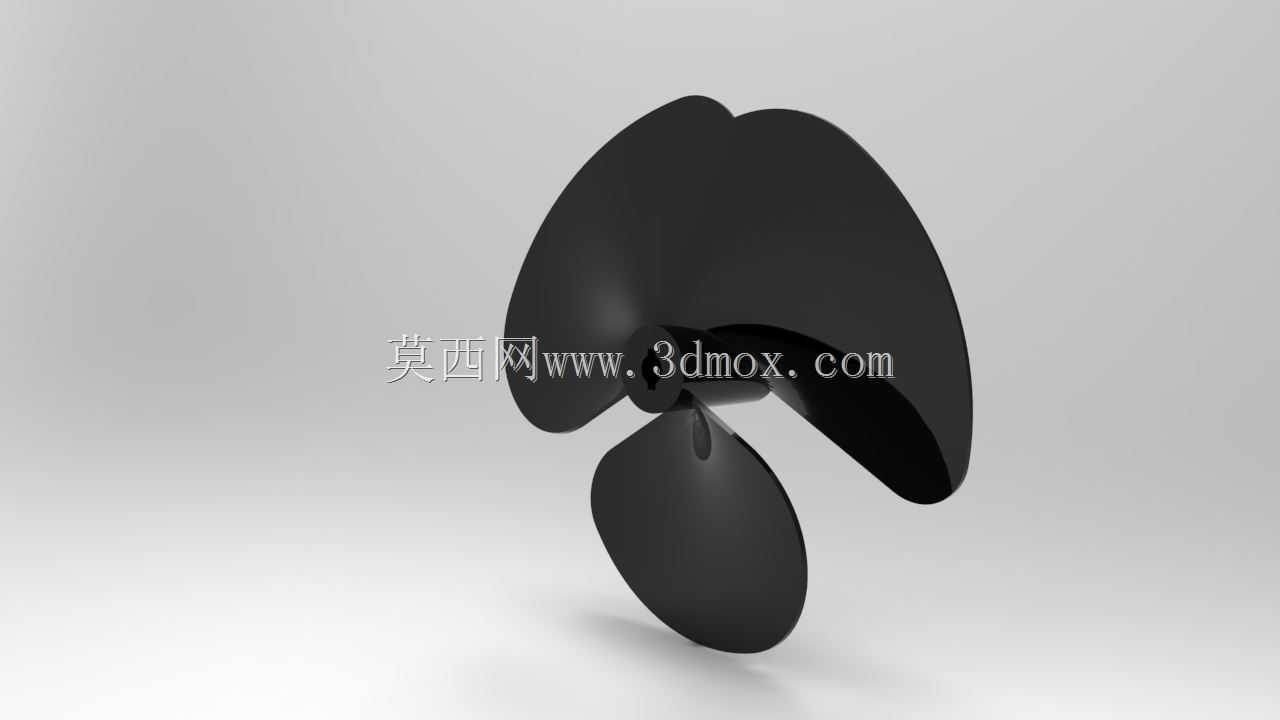

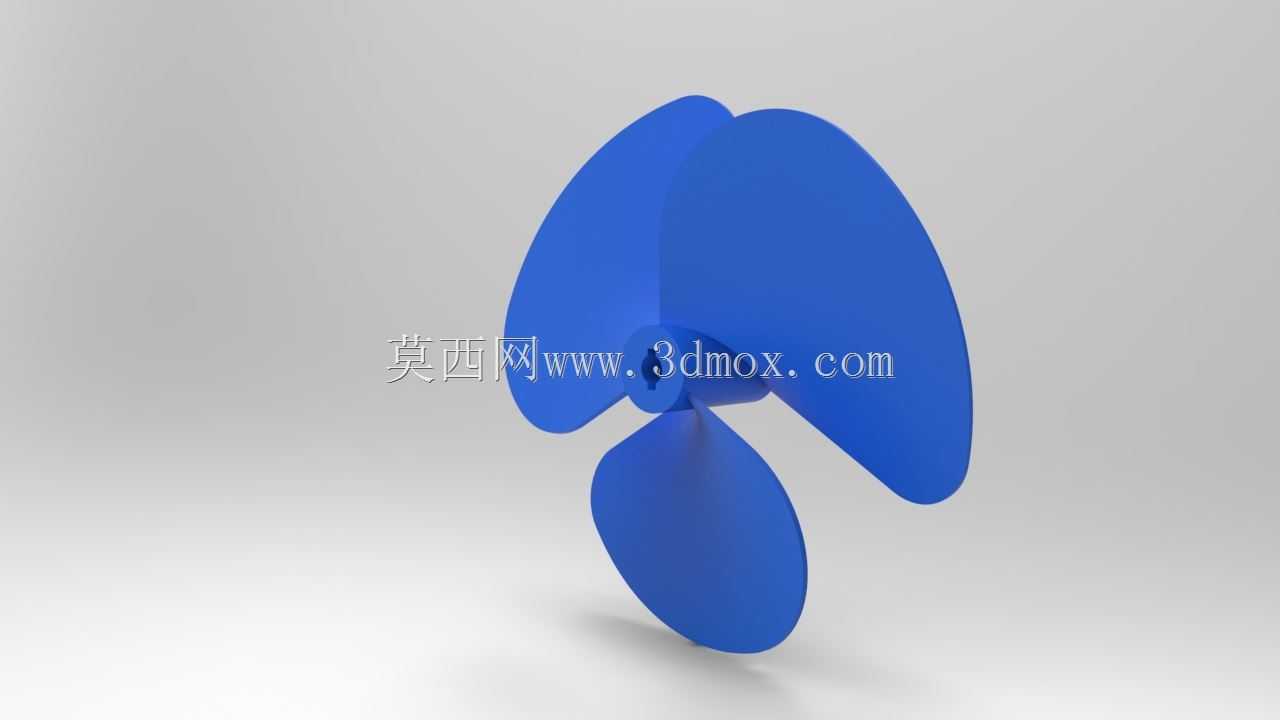

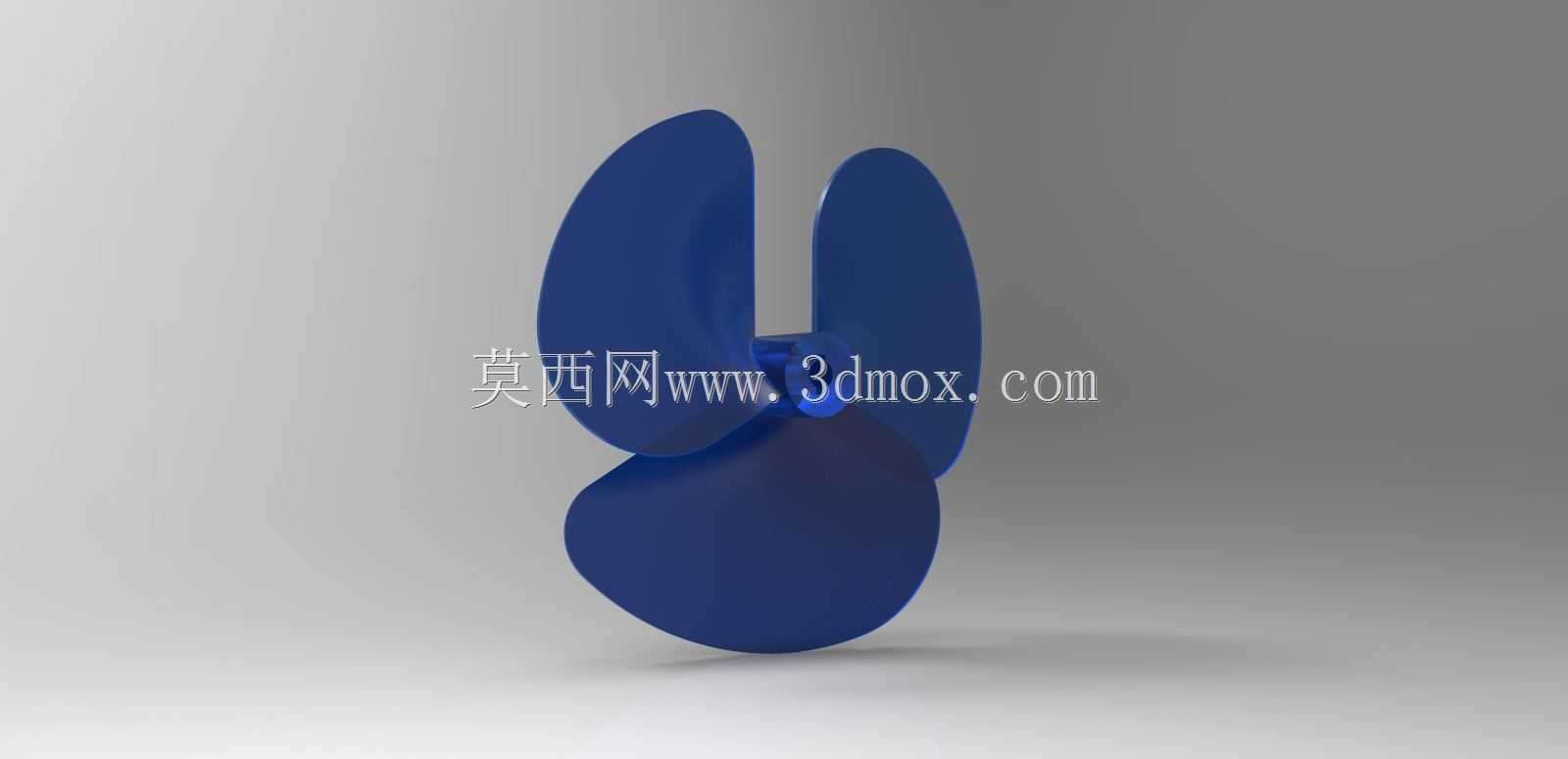

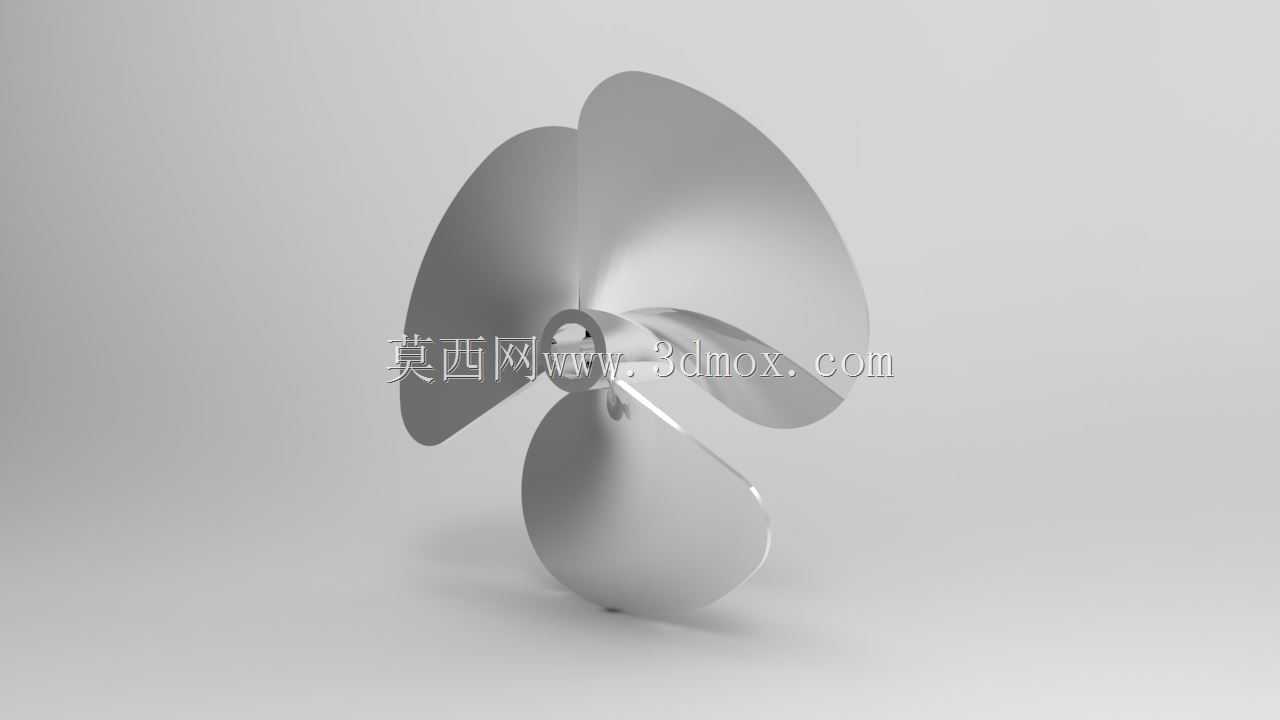

这款三叶螺旋桨主要面向小型船舶推进、流体动力实验台、小型水下航行器以及工业搅拌类设备的动力传递场景，在船舶航行场景中，它是动力系统的核心执行部件，负责将转轴输出的旋转扭矩转化为轴向推进力，推动船体在水面或水下完成行进、转向等动作；在工业搅拌场景中，它可以适配高粘度流体的混合工况，通过曲面叶片的导流作用减少流体紊流损耗，提升搅拌混合的均匀度。从功能特性来看，这款螺旋桨采用等变距曲面叶片设计，三片叶片沿轮毂周向120度均匀分布，能够在旋转过程中保持动平衡状态，降低高速运转时的径向振动，减少动力传递过程中的能量损耗，叶片的曲面弧度经过流体力学优化，在额定转速下可以获得更高的推进效率，同时降低叶片表面的空泡效应，延长部件的使用寿命。轮毂中心设计有标准的键槽安装孔，能够与对应直径的动力输出轴实现可靠配合，安装时只需对准轴上的平键推入到位，再通过轴端锁紧件固定即可完成装配，不需要额外定制复杂的连接结构，适配性较强。设计过程中，首先确定了螺旋桨的直径、盘面比、螺距比等核心参数，结合适用场景的转速范围，对叶片的翼型截面进行逐段拟合，保证叶片从根部到梢部的厚度平滑过渡，根部做加厚处理来承受旋转时的离心力与流体冲击力，梢部做薄化处理减少运转阻力，同时对叶片与轮毂的连接位置做圆角过渡，避免应力集中导致的结构断裂。整体外形采用一体化流线型设计，没有突兀的棱角结构，既可以减少流体阻力，也能降低运转过程中的水流噪音，安装边界上，螺旋桨的轴向安装长度适配常规小型动力轴的伸出长度，叶片旋转范围内没有多余的外凸结构，安装时只需保证叶片与周边护罩、船体结构的间隙大于安全距离即可，不会出现运转干涉的问题，能够满足多数小型动力推进场景的安装使用需求。
