汽车前后全悬挂系统结构演示样件

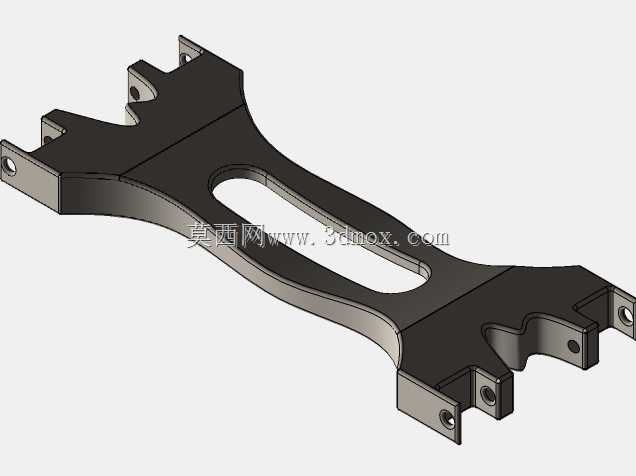

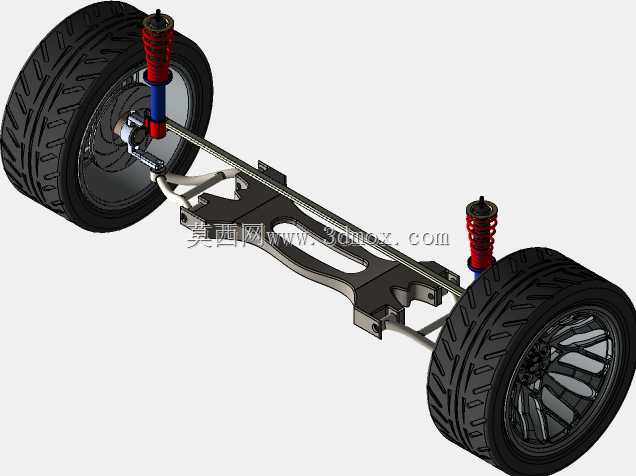

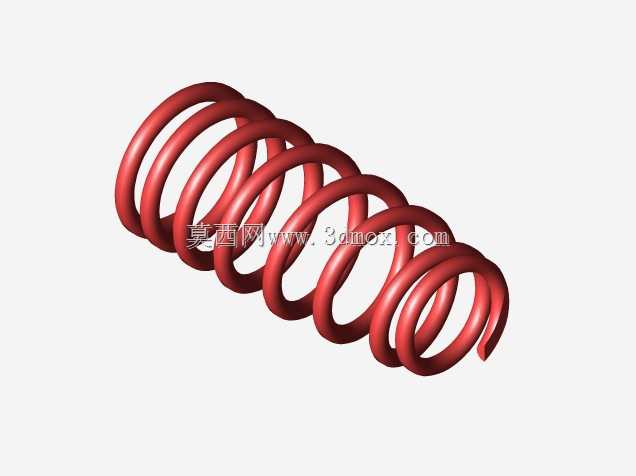

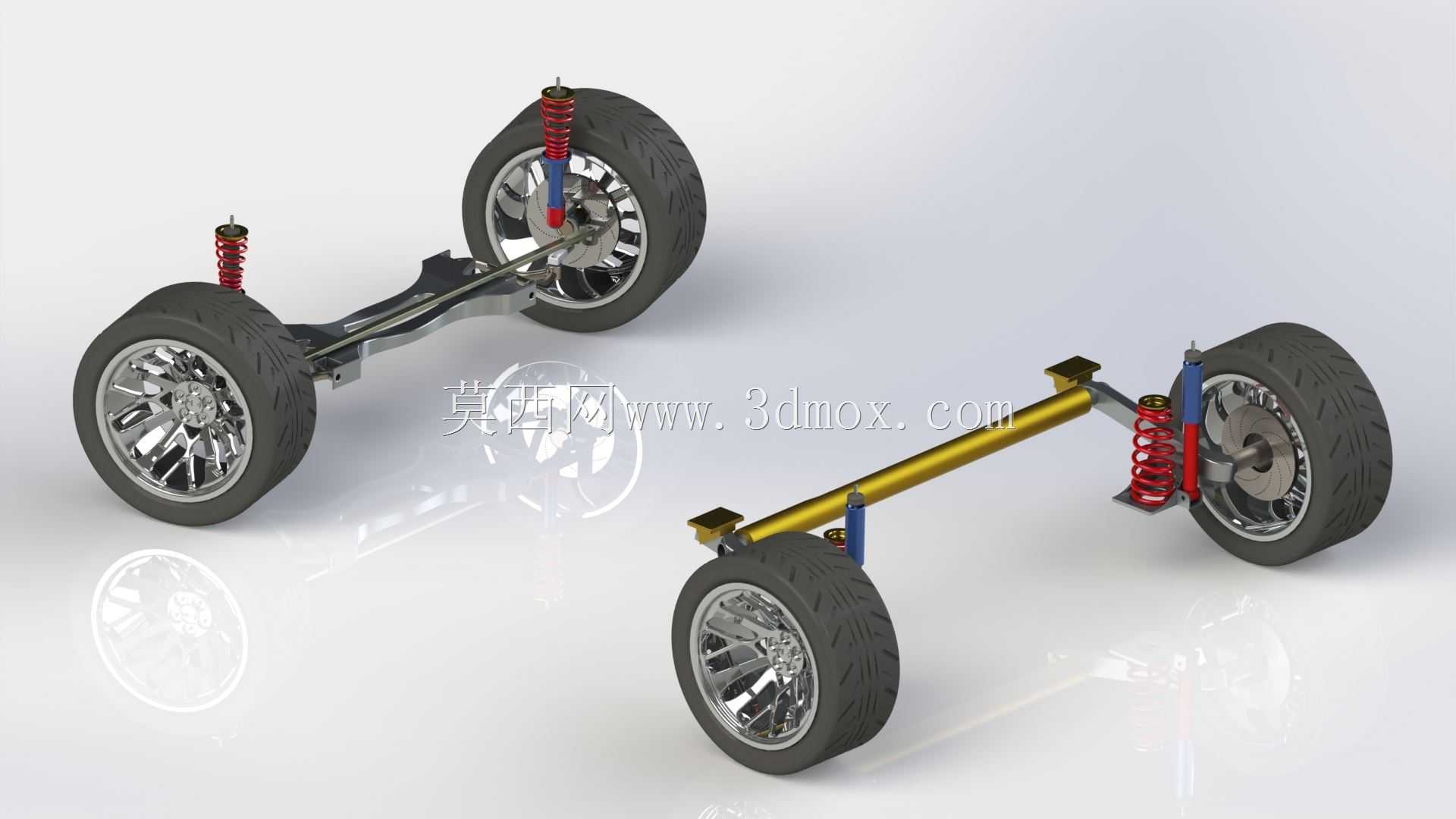

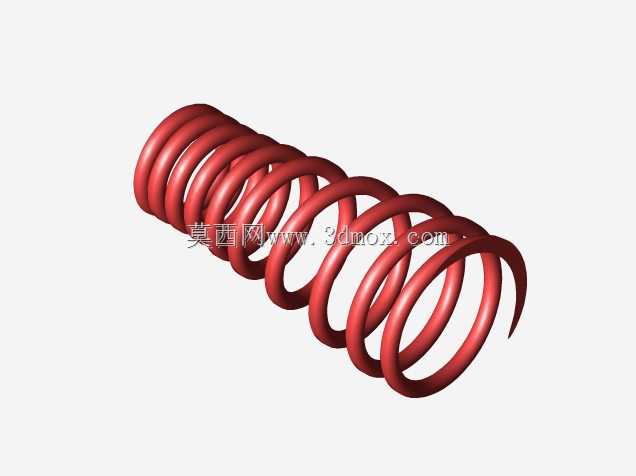

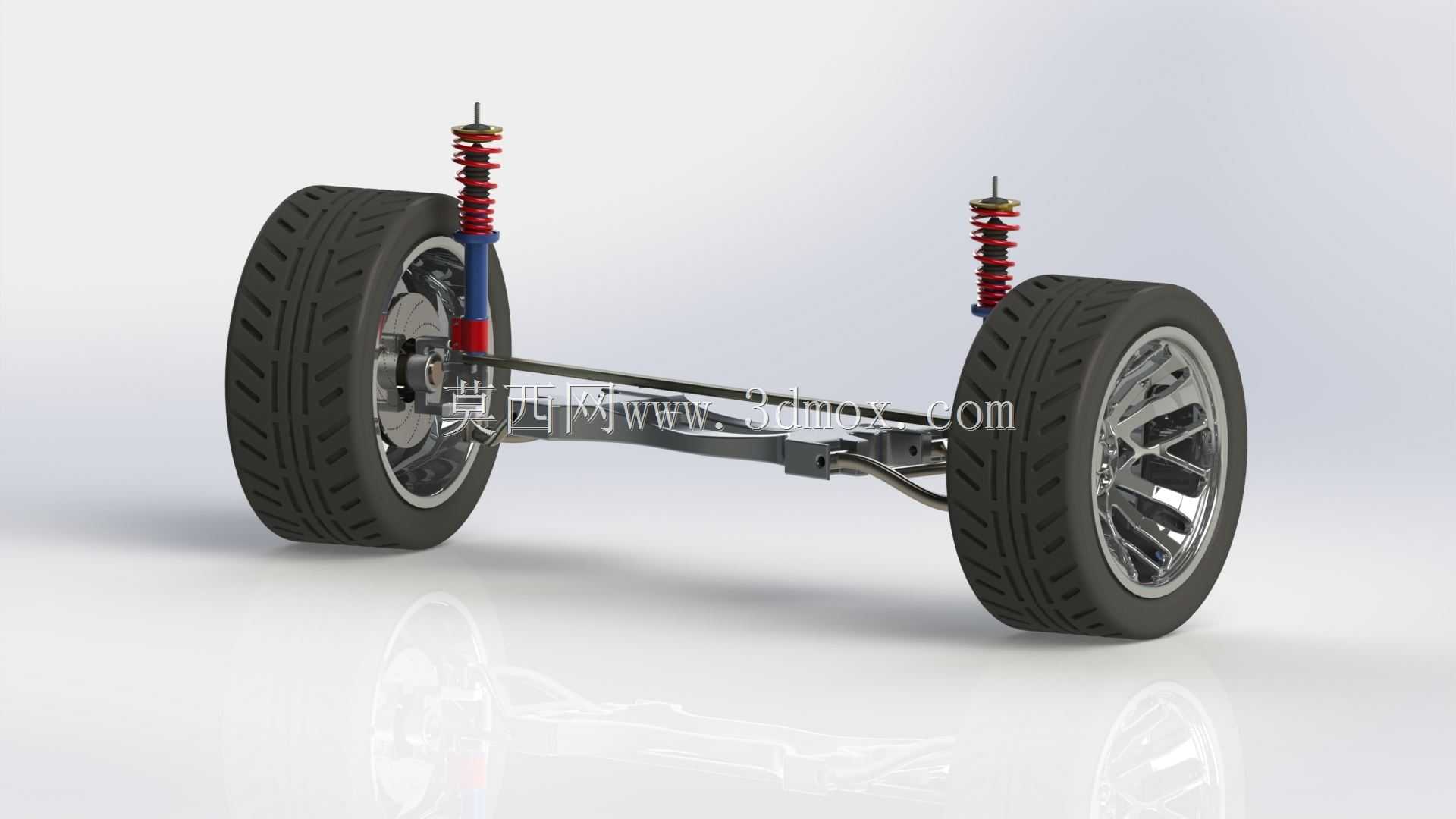

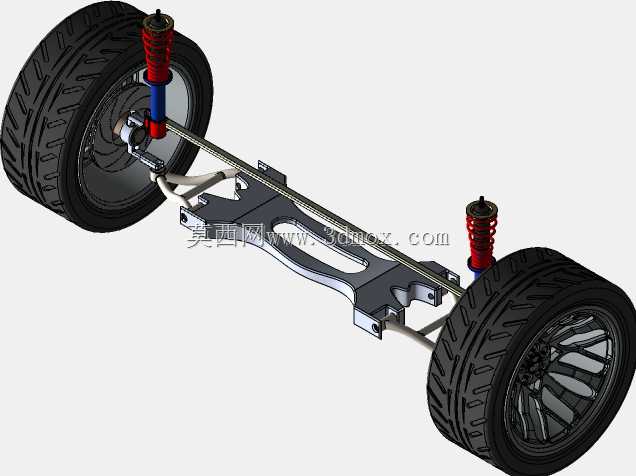

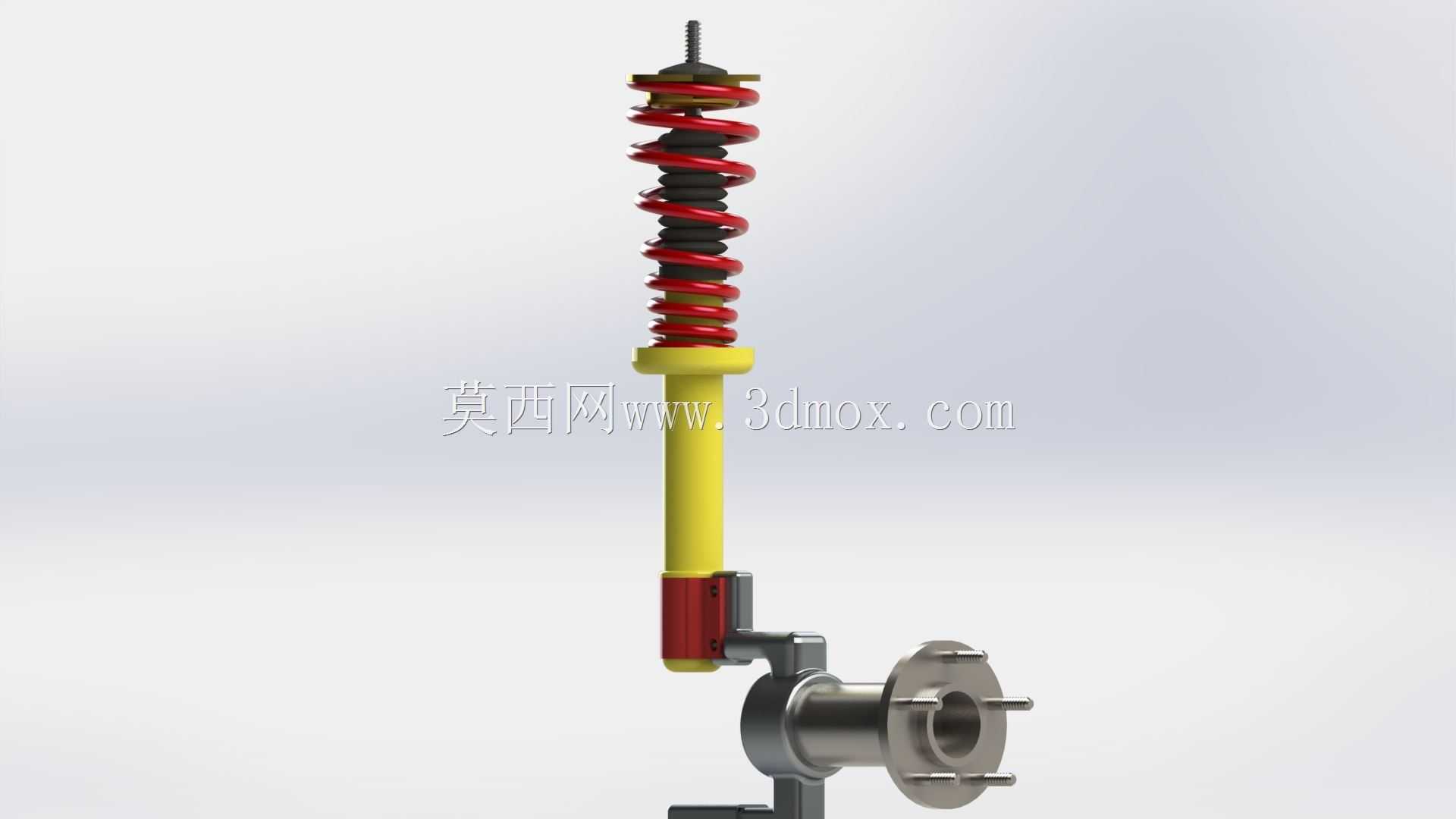

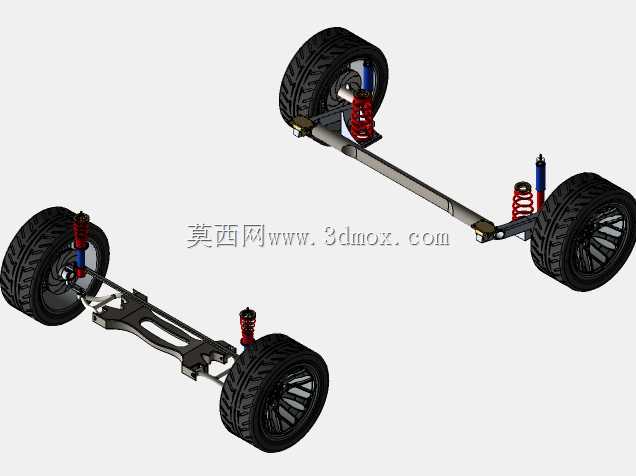

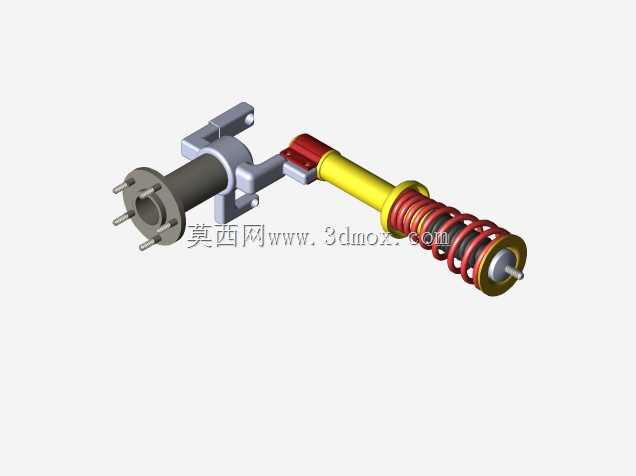

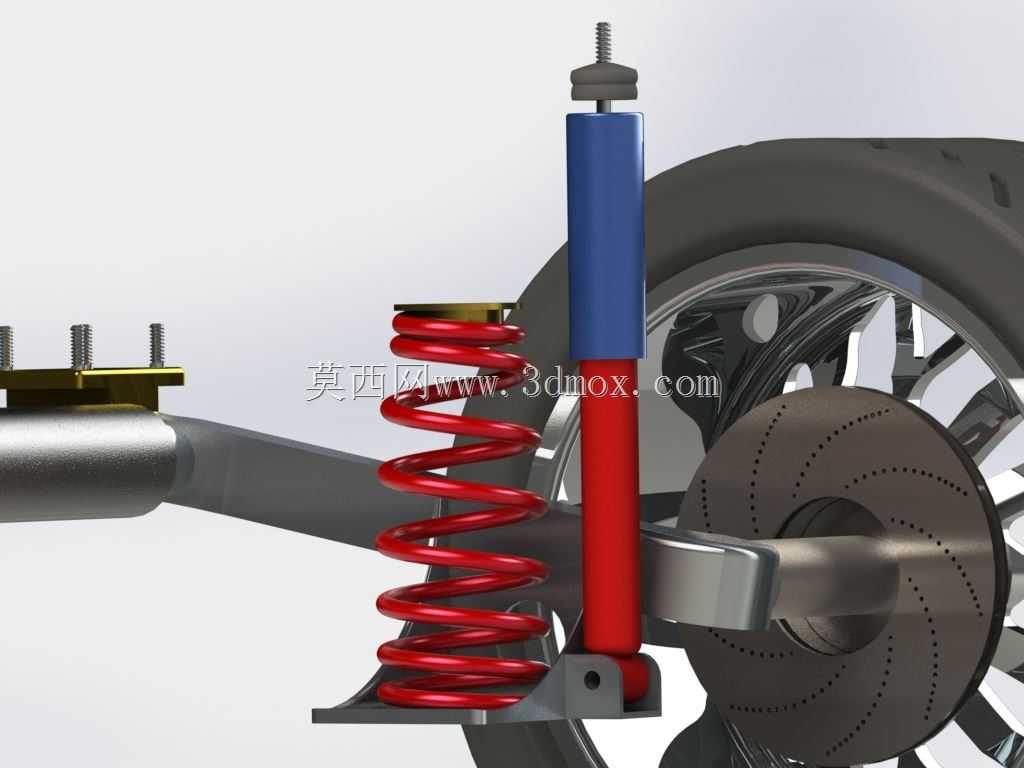

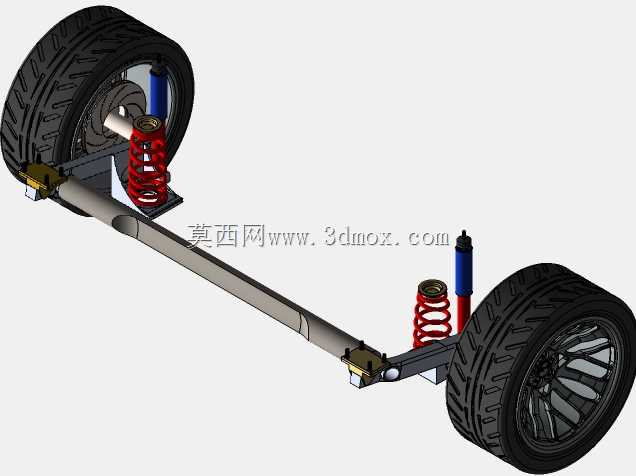

该三维结构样件聚焦乘用车底盘悬挂系统的前后桥总成构型，主要用于汽车底盘研发阶段的结构原理展示、教学实训演示以及悬挂系统匹配验证的参考场景，能够直观呈现非承载式车身配套的前后悬挂布局逻辑，帮助研发人员、汽修从业者以及车辆工程相关学习者快速理解悬挂系统的部件连接关系与动作传递路径。从实际用途来看，该样件还原了悬挂系统连接车架与车轮的核心功能，可清晰展示车轮跳动时减震器的压缩回弹行程、转向节的摆动边界以及横向稳定杆的抗侧倾作用逻辑，能够模拟车辆经过颠簸路面时悬挂系统的滤震动作过程，也可用于展示制动盘、轮毂与转向节的装配配合关系，为悬挂系统的结构认知、改装方案预演提供直观的三维参照。从功能特性来看，该样件完整还原了前后悬挂的核心组成部件，前桥部分集成了螺旋弹簧与筒式减震器组成的减震支柱、转向节、制动盘、铝合金轮毂以及橡胶轮胎，后桥部分搭配了横向稳定杆结构，各部件的连接铰接点位置完全参照实车悬挂的运动几何关系设置，能够准确呈现悬挂上下跳动时的轮距、倾角变化趋势，减震器与弹簧的安装角度也符合实车的受力传递路径，可清晰展示垂直载荷从车轮经悬挂部件传递至车架的完整路径。从设计思路来看，该样件以结构演示为核心目标，并未采用高精度的量产件测绘尺寸，而是在保证各部件相对位置、运动关系准确的前提下，对非核心的细小结构做了简化处理，重点突出悬挂系统的核心部件布局与连接逻辑，既保证了结构展示的清晰度，也避免了冗余细节对核心原理展示的干扰，整体构型兼顾了结构完整性与演示直观性。从安装边界来看，该样件的前后桥安装支点位置预留了与车架连接的模拟接口，减震器上端的安装座、桥体与车架的连接点位置都做了明确的结构标识，车轮的最大转向角度、减震器的最大压缩与拉伸行程都在合理的实车参数范围内，横向稳定杆的安装位置与连接吊耳的结构也符合常规乘用车悬挂的布置规范，可作为悬挂系统结构设计初期的布局参考，帮助设计人员快速确认各部件的安装空间是否存在干涉，验证悬挂运动过程中各部件的间隙是否满足设计要求。
