摩擦轮式自行车动能回收发电装置

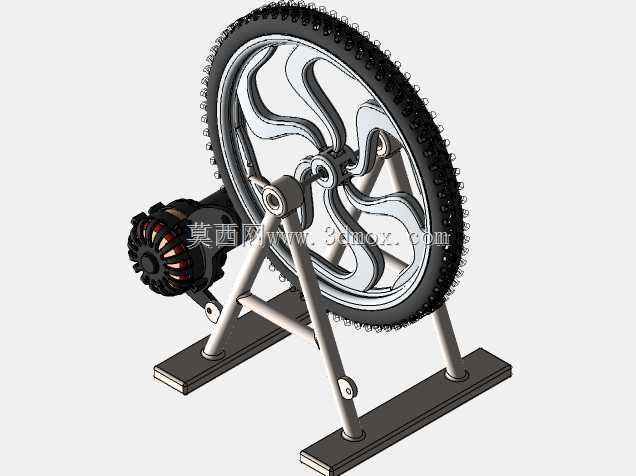

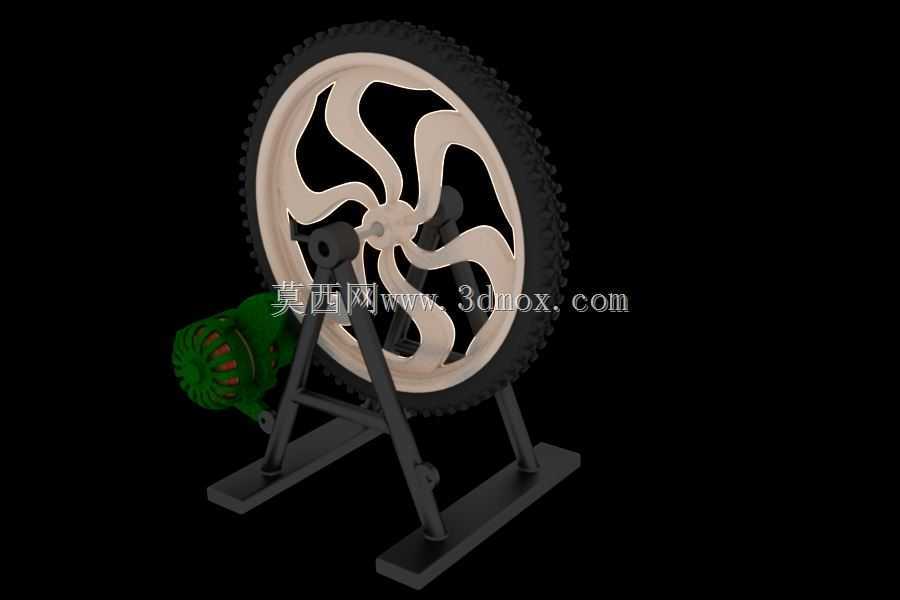

　　这套装置的核心应用场景，是户外骑行途中的随身小功率供电。长途骑行者的码表、车灯、手机、运动相机都需要持续补电，传统花鼓发电机会直接替换轮组，成本高且适配性差；这款夹持式发电组件无需改动原车结构，靠支架固定在后叉或前叉位置，让摩擦轮贴合轮胎侧壁，车轮转动时通过摩擦力带动发电机转子旋转，把行进中的动能转化为电能，停车后可快速拆下，不会增加日常通勤的骑行阻力。

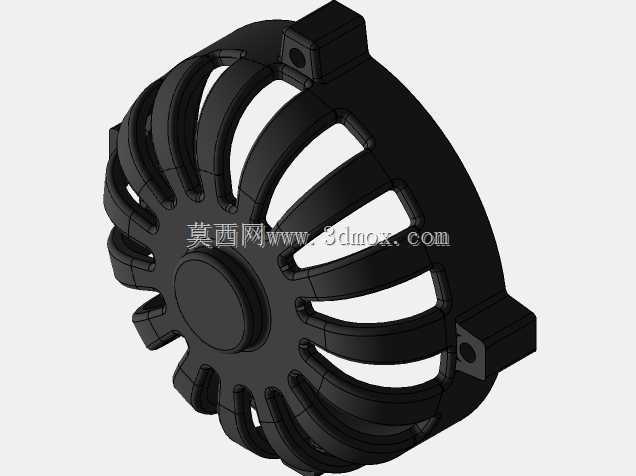

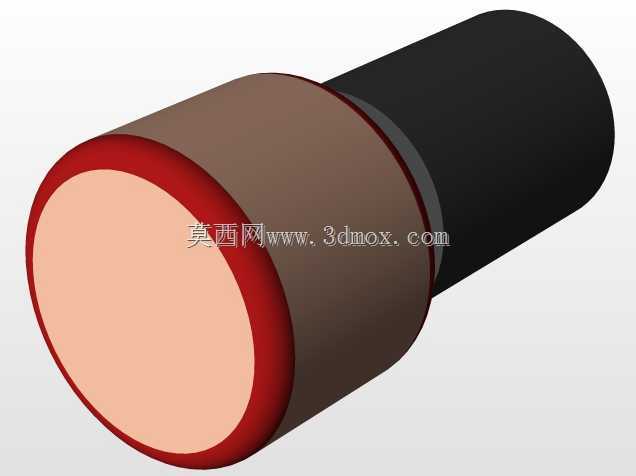

　　从功能特性来看，它属于典型的小功率永磁发电结构，内部集成整流稳压模块，输出端可直接连接USB用电设备，也能搭配小型储能电容临时存储电量。摩擦轮采用耐磨橡胶材质，既保证足够的传动摩擦力，又不会过度磨损轮胎胎壁；支架上预留了长条形调节槽，松开紧固螺丝就能调整摩擦轮的压紧程度，雨天轮胎沾水打滑时可适当加大预紧力，干燥路面则调松以降低滚阻。

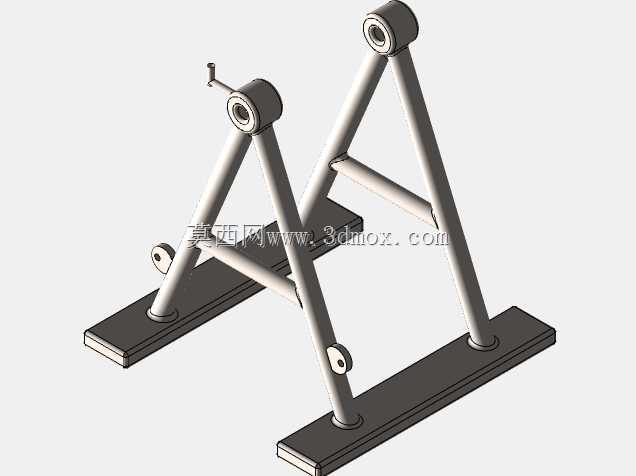

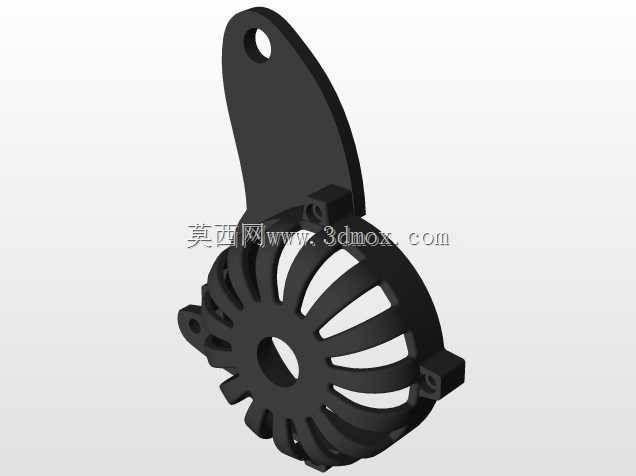

　　设计思路上优先考虑了通用适配性：整体支架采用弯折钣金件拼接，底部两个平行支撑脚可卡在不同管径的圆管车架上，配套喉箍或快拆夹即可固定，不需要在车架上打孔攻丝。发电机本体通过两颗螺栓固定在支架立板上，输出轴与摩擦轮过盈配合，转子与定子的同轴度由支架的加工精度保证，三维建模时需要重点校验支架在颠簸路面的形变余量，避免发电机轴承受径向力过大出现卡滞。

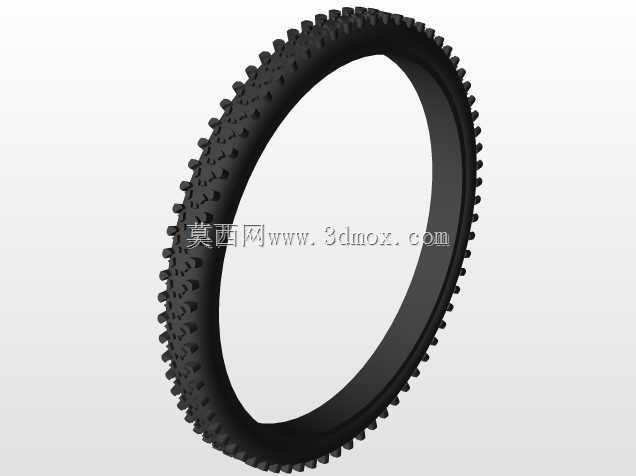

　　安装边界方面，整套装置的宽度控制在120mm以内，突出车架外侧的距离不超过80mm，不会与脚踏、辐条发生运动干涉；适配轮胎宽度范围为28mm到45mm，覆盖常见的山地车、城市通勤车胎；摩擦轮的接触位置选在轮胎侧壁中部，避开胎纹凸起区域，保证传动接触面积稳定。

　　结构建模过程中，需要重点模拟三个工况：一是正常骑行时的持续转动，校验发电机轴的疲劳强度；二是过坑洼路面的冲击载荷，确认支架焊接处的应力分布；三是摩擦轮磨损后的调节余量，保证橡胶件磨损3mm后仍能通过调节槽补偿压紧量。装置的重心尽量靠近车架安装面，减少骑行时的晃动量，电线从发电机尾部引出后沿车架走线，用扎带固定即可，不会卷入车轮辐条。
