小型双轴手动碎料装置结构设计

这款小型双轴碎料装置，主要面向小体量物料的破碎处理场景，可适配家庭手工DIY、小型工坊边角料处理、教学实验演示等多种轻量化使用需求，能够对干燥的木质边角料、脆性塑料块、植物根茎类物料、纸质废弃品等多种易破碎物料进行剪切破碎，无需配套动力源即可完成作业，适配无供电的临时作业场景，也可作为机械结构教学的具象演示载体，帮助学习者理解双轴剪切破碎的传动逻辑与刀组排布原理。

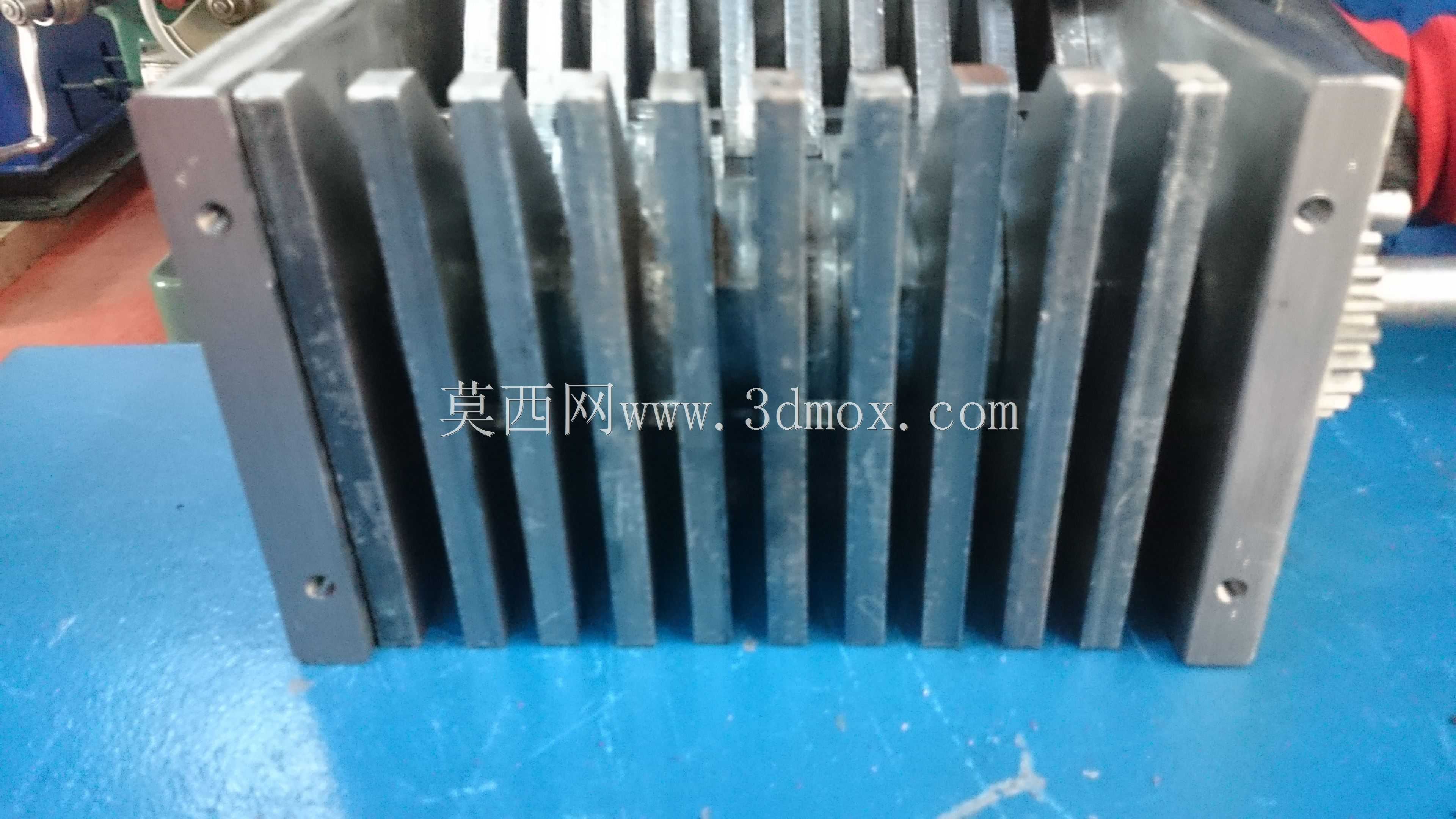

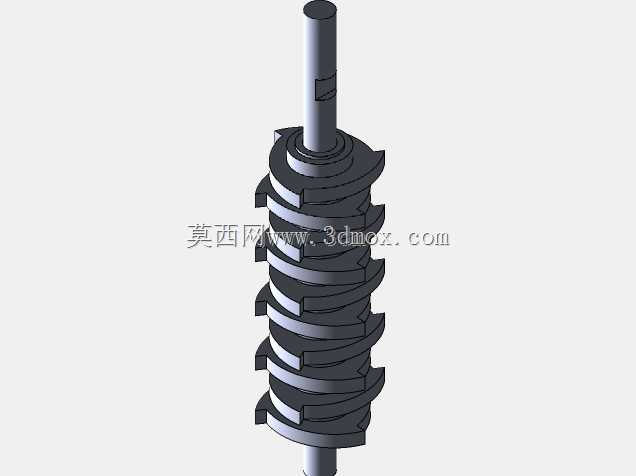

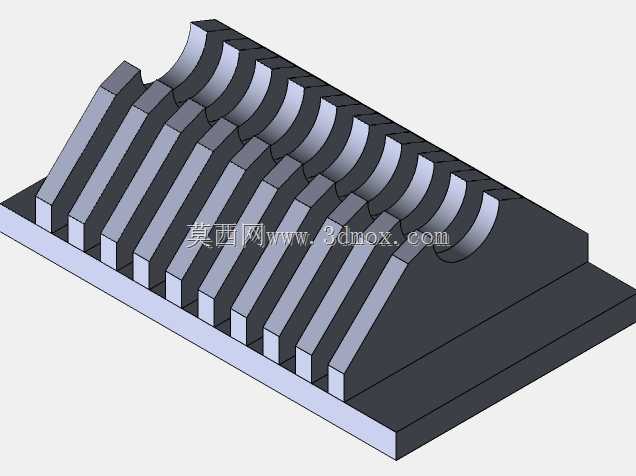

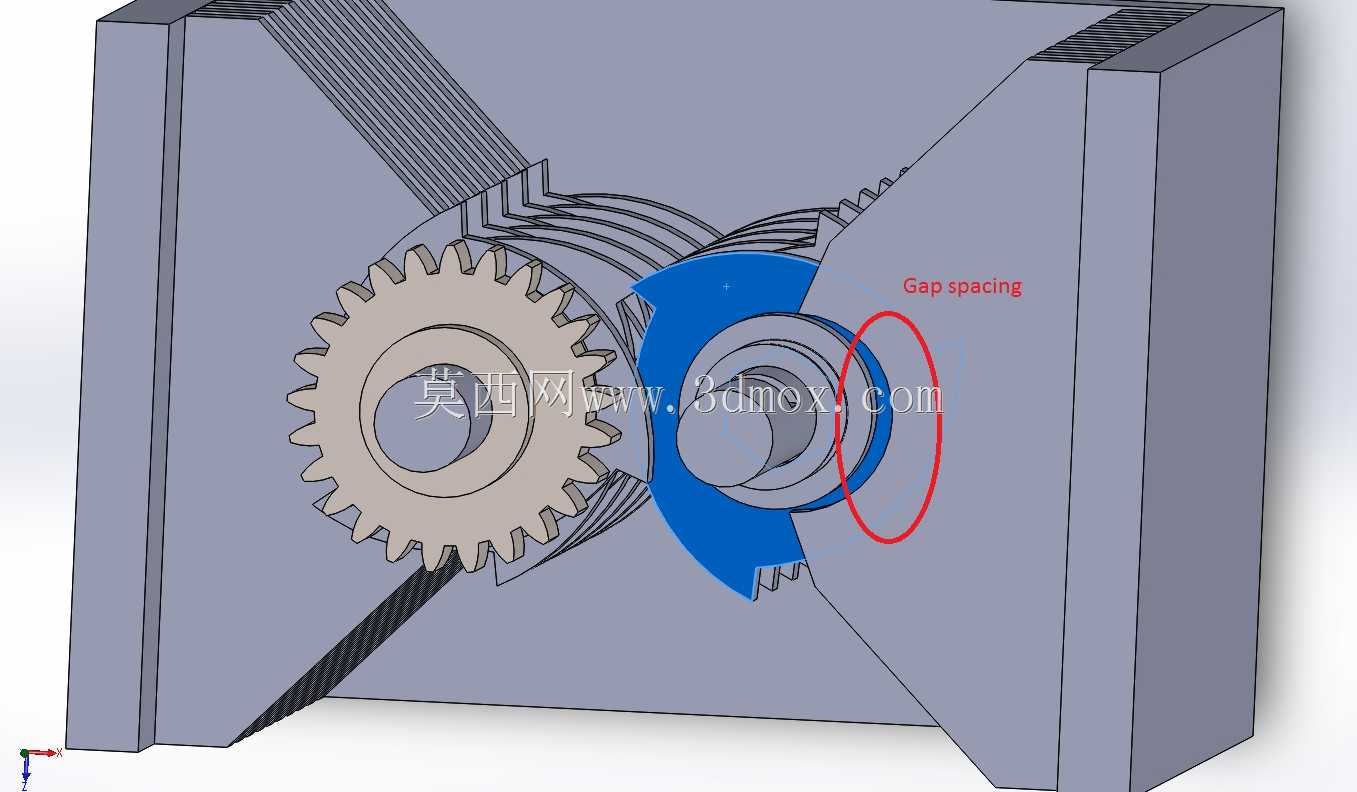

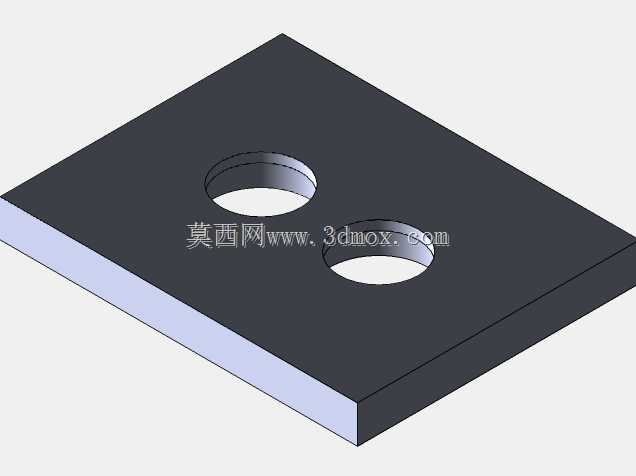

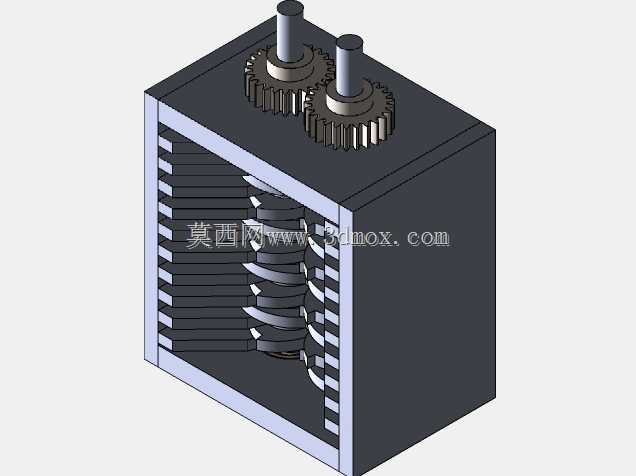

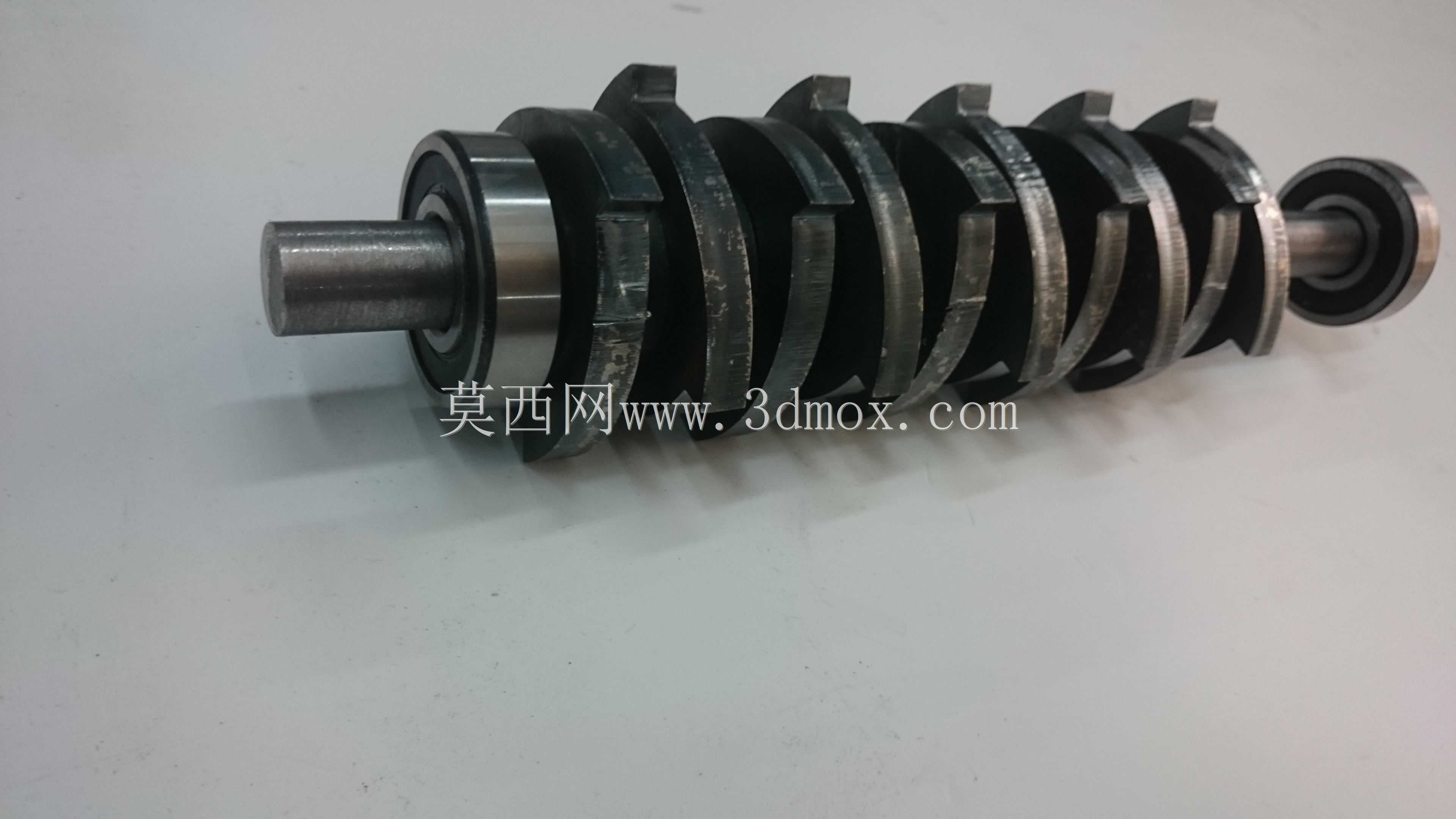

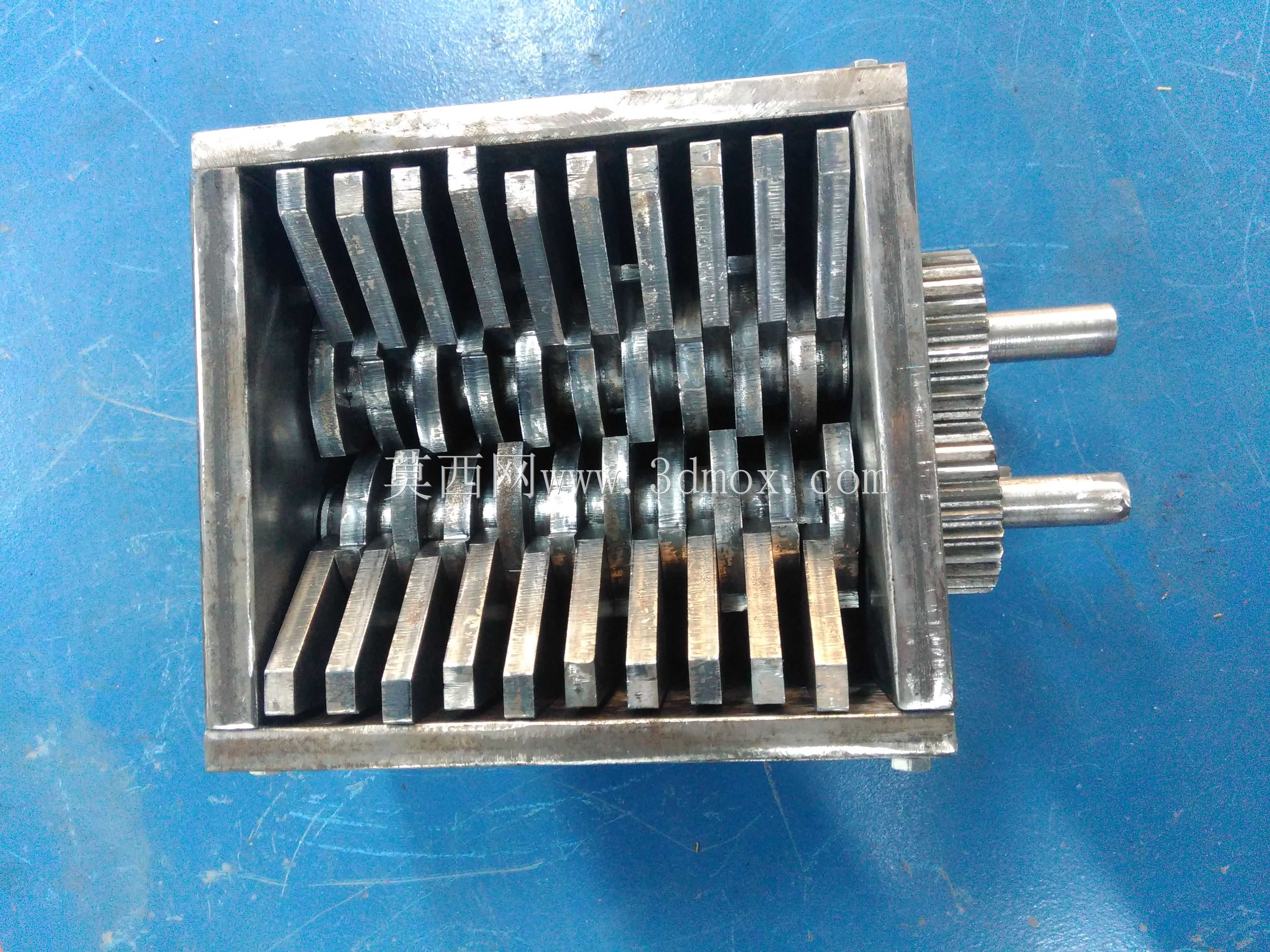

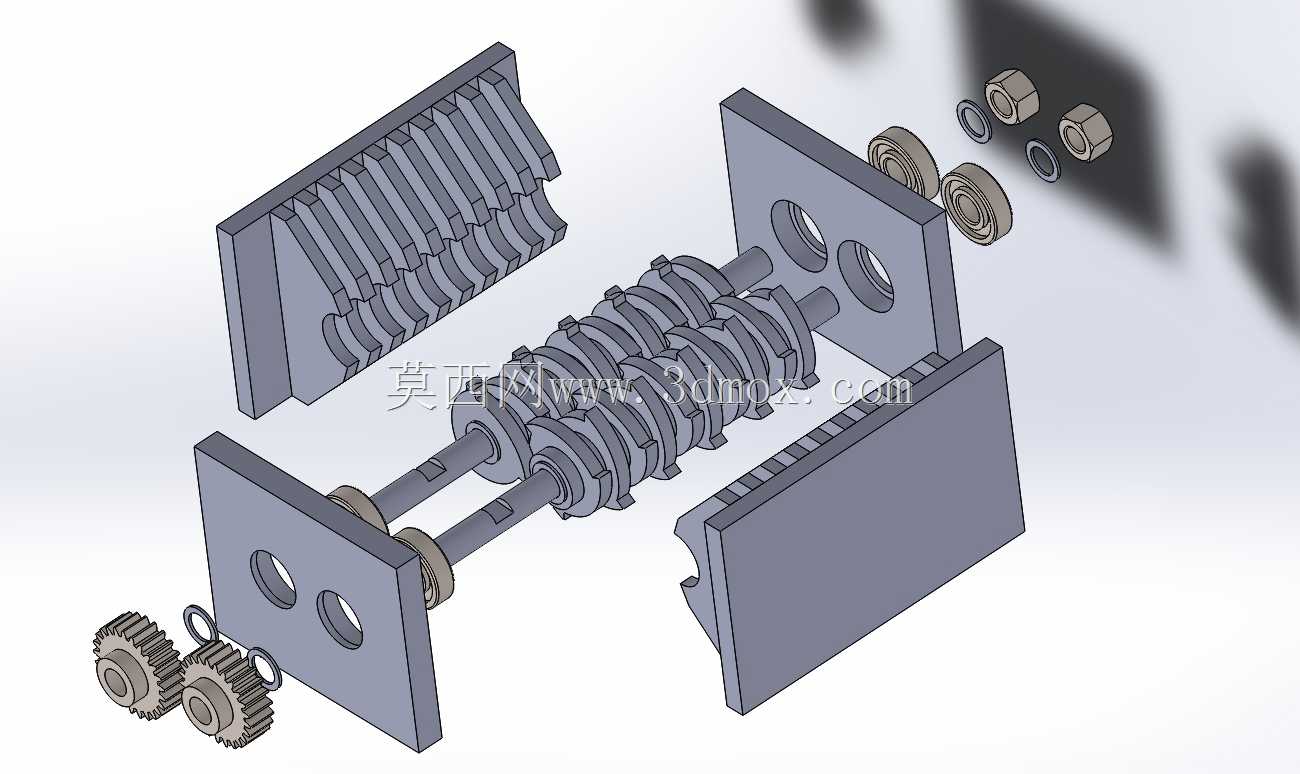

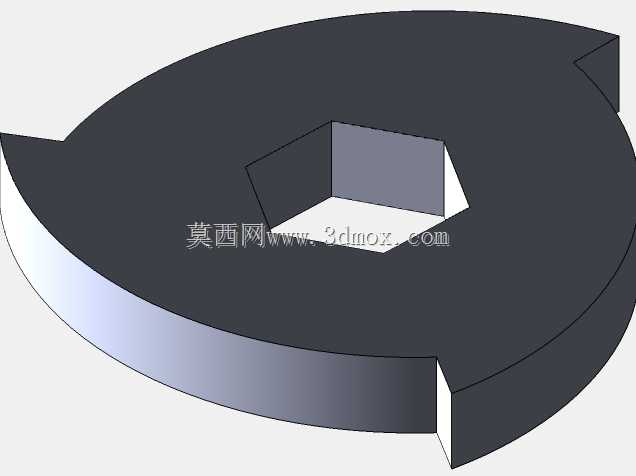

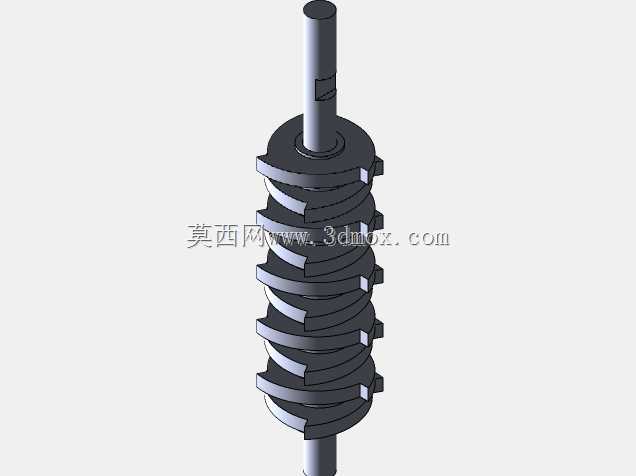

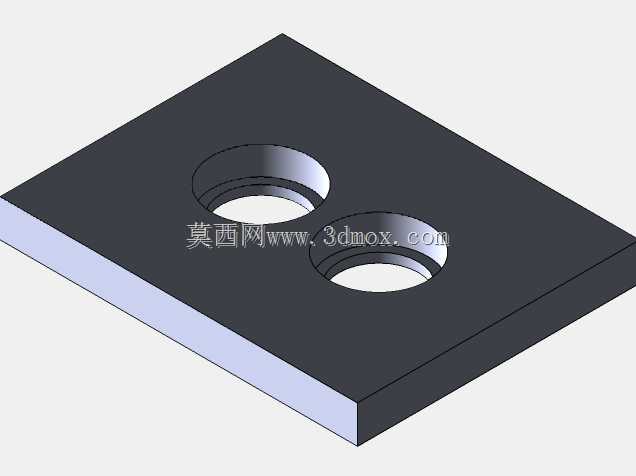

设备整体采用平行双轴剪切的核心结构，两根平行传动轴上交错排布多组带剪切刃的破碎刀盘，刀盘之间保持固定的啮合间隙，转动过程中相邻刀盘的刃口形成交错剪切力，可将送入进料区的物料逐步撕扯、剪切为小尺寸碎块，避免单轴破碎容易出现的物料卡滞、打滑问题。装置两侧的机架板采用加厚板材加工，板上开设高精度的轴承安装孔，配套标准滚动轴承为传动轴提供稳定回转支撑，可承受手动施力时的径向载荷，避免轴系转动过程中出现晃动偏移，保证刀盘啮合间隙始终处于合理范围。轴端采用齿轮啮合传动，两根轴的传动齿轮参数完全一致，手动驱动任意一根轴即可带动另一根轴做反向同步转动，无需额外设置复杂的传动换向结构，操作逻辑简单可靠，使用者仅需配套扳手类工具转动轴端即可带动刀组运转，完成碎料作业。

装置的整体外形尺寸控制在244mm×220mm×150mm的紧凑范围内，安装边界小巧，无需预留大尺寸安装空间，可直接放置在普通工作台面使用，也可通过机架板上的预留孔位加装固定件，将装置锁定在工作台架上提升作业稳定性。所有结构构件均采用普通建筑钢材加工，材料获取成本低，加工工艺门槛不高，普通的机加工车间即可完成所有零件的加工制作，后期维护时若刀盘出现磨损，也可快速拆卸更换单个刀盘，无需整体更换轴组，降低了使用与维护成本。装置的进料区与出料区采用开放式结构设计，进料时可直接将待破碎物料送入两轴刀组的啮合区域，破碎后的碎料可直接从装置下方的出料空间掉落，方便收集处理，整体结构没有冗余的复杂构件，装配难度低，使用者可根据自身使用需求，在轴端加装手轮、摇柄等施力构件，进一步优化手动操作的使用体验，也可后续加装小型低速电机，将其改造为电动碎料装置，拓展设备的适用场景。
