伺服电机适配花键连接喇叭座结构

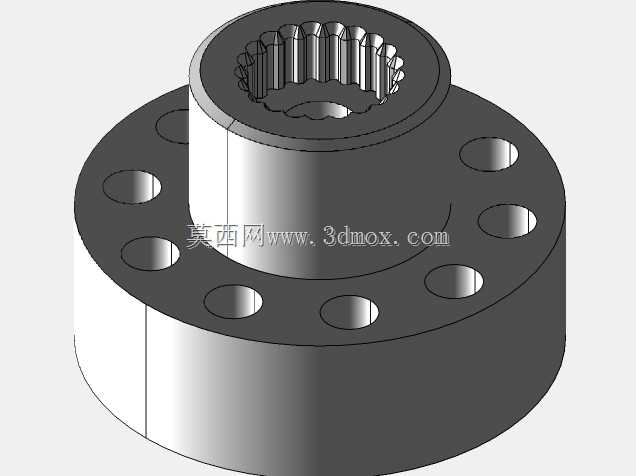

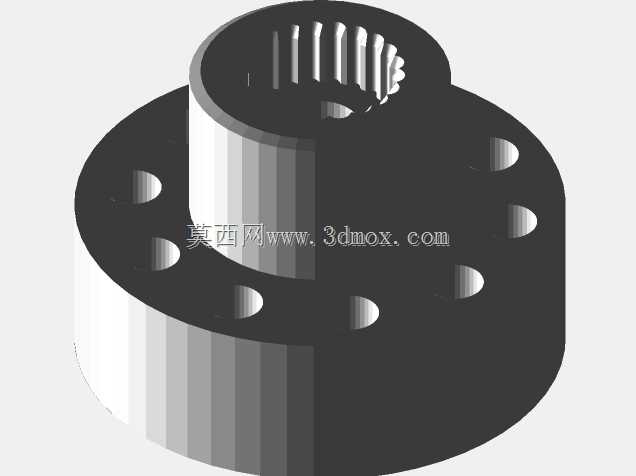

　　这个带内花键的盘座类零件，主要用于微型伺服电机输出端与外部执行构件之间的转接，常见于小型云台、舵机传动、精密摆动机构以及轻量化自动化装置中。其核心作用不是传递大扭矩，而是在有限空间内建立可靠周向定位，同时通过盘面上的多孔位为外部喇叭形支架、摇臂或连接盘提供安装界面。零件采用台阶式回转结构，下部为直径较大的圆盘，上部为凸起的同轴轮毂。圆盘外缘均匀布置多个通孔，这些孔既可以作为螺钉锁紧孔，也可在不同装配方案中作为销孔或减重孔使用；孔位沿圆周分布，能够适应多种角度的安装调整，降低外部构件重新打孔的难度。上部轮毂内孔加工有内花键，这是整个零件最关键的特征。花键与伺服电机输出轴配合后，相比单键连接具有更好的对中性和承载均匀性，在频繁正反转、

　　小角度摆动工况下能减少间隙累积和局部应力集中。设计时需要重点控制花键大径、小径、齿厚以及有效配合长度，配合段过短会影响传动稳定性，过长则会增加装配难度并可能造成轴向定位干涉。圆盘与轮毂之间的过渡圆角不能省略，它能够改善台阶处的应力分布，避免在拧紧螺钉或承受侧向载荷时出现根部裂纹。从安装边界看，下部圆盘直径决定了外部连接件的分布圆范围，上部轮毂高度则关系到电机轴伸入深度和相邻零件的避让空间。实际建模时应先建立回转基体，再在轮毂端面绘制花键齿廓并切除成型，最后完成圆盘孔阵列。对于需要3D打印制作的场景，花键齿侧应预留合理配合余量，孔位可根据紧固件类型选择直接成型或后续钻孔。该结构整体紧凑，加工特征清晰，既适合作为伺服传动系统中的转接件，也可作为花键连接、盘类零件建模与装配校核的练习实例。
